2019 Peugeot Partner radio

95

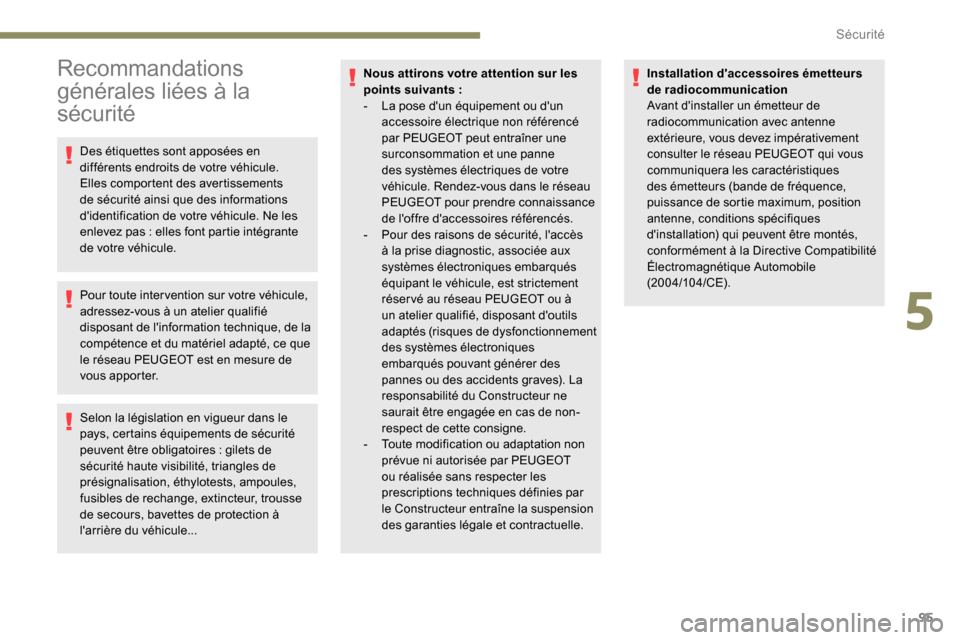

Recommandations
générales liées à la
sécurité
Des étiquettes sont apposées en
différents endroits de votre véhicule.
Elles comportent des avertissements
de sécurité ainsi que des informations
d'identification de votre véhicule. Ne les
enlevez pas

: elles font partie intégrante
de votre véhicule.
Pour toute inter vention sur votre véhicule,
adressez-vous à un atelier qualifié
disposant de l'information technique, de la
compétence et du matériel adapté, ce que
le réseau PEUGEOT est en mesure de
vous apporter.
Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires
: gilets de
sécurité haute visibilité, triangles de
présignalisation, éthylotests, ampoules,
fusibles de rechange, extincteur, trousse
de secours, bavettes de protection à
l'arrière du véhicule... Nous attirons votre attention sur les
points suivants
:
-
L
a pose d'un équipement ou d'un
accessoire électrique non référencé
par PEUGEOT peut entraîner une
surconsommation et une panne
des systèmes électriques de votre
véhicule. Rendez-vous dans le réseau
PEUGEOT pour prendre connaissance
de l'offre d'accessoires référencés.
-

P
our des raisons de sécurité, l'accès
à la prise diagnostic, associée aux
systèmes électroniques embarqués
équipant le véhicule, est strictement
réser vé au réseau PEUGEOT ou à
un atelier qualifié, disposant d'outils
adaptés (risques de dysfonctionnement
des systèmes électroniques
embarqués pouvant générer des
pannes ou des accidents graves). La
responsabilité du Constructeur ne
saurait être engagée en cas de non-
respect de cette consigne.
-

T
oute modification ou adaptation non
prévue ni autorisée par PEUGEOT
ou réalisée sans respecter les
prescriptions techniques définies par
le Constructeur entraîne la suspension
des garanties légale et contractuelle. Installation d'accessoires émetteurs
de radiocommunication
Avant d'installer un émetteur de
radiocommunication avec antenne
extérieure, vous devez impérativement
consulter le réseau PEUGEOT qui vous
communiquera les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques
d'installation) qui peuvent être montés,
conformément à la Directive Compatibilité
Électromagnétique Automobile
(2004/104/CE).
5
Sécurité

132

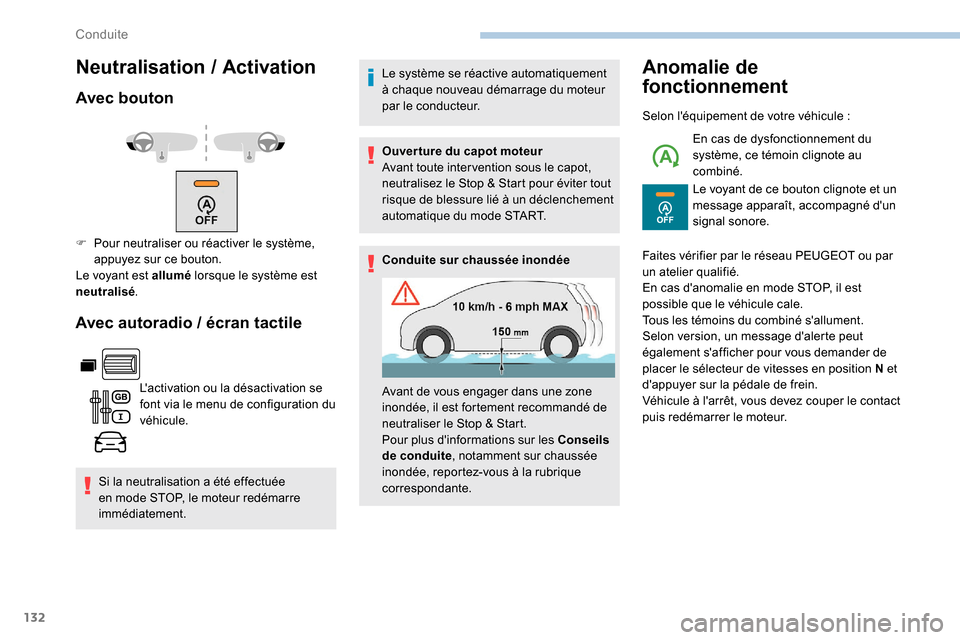

Neutralisation / Activation
Avec bouton
Avec autoradio / écran tactile
L'activation ou la désactivation se
font via le menu de configuration du
véhicule.
Si la neutralisation a été effectuée
en mode STOP, le moteur redémarre
immédiatement. Le système se réactive automatiquement
à chaque nouveau démarrage du moteur
par le conducteur.
Ouverture du capot moteur
Avant toute inter vention sous le capot,
neutralisez le Stop & Start pour éviter tout
risque de blessure lié à un déclenchement
automatique du mode START.
Conduite sur chaussée inondée
Anomalie de
fonctionnement
Selon l'équipement de votre véhicule
:
En cas de dysfonctionnement du
système, ce témoin clignote au
combiné.
Le voyant de ce bouton clignote et un
message apparaît, accompagné d'un
signal sonore.
F

P

our neutraliser ou réactiver le système,
appuyez sur ce bouton.
Le voyant est allumé lorsque le système est
neutralisé .
Avant de vous engager dans une zone
inondée, il est fortement recommandé de
neutraliser le Stop & Start.
Pour plus d'informations sur les Conseils
de conduite, notamment sur chaussée
inondée, reportez-vous à la rubrique
correspondante. Faites vérifier par le réseau PEUGEOT ou par
un atelier qualifié.
En cas d'anomalie en mode STOP, il est
possible que le véhicule cale.
Tous les témoins du combiné s'allument.
Selon version, un message d'alerte peut
également s'afficher pour vous demander de
placer le sélecteur de vitesses en position N et
d'appuyer sur la pédale de frein.
Véhicule à l'arrêt, vous devez couper le contact
puis redémarrer le moteur.
Conduite

161

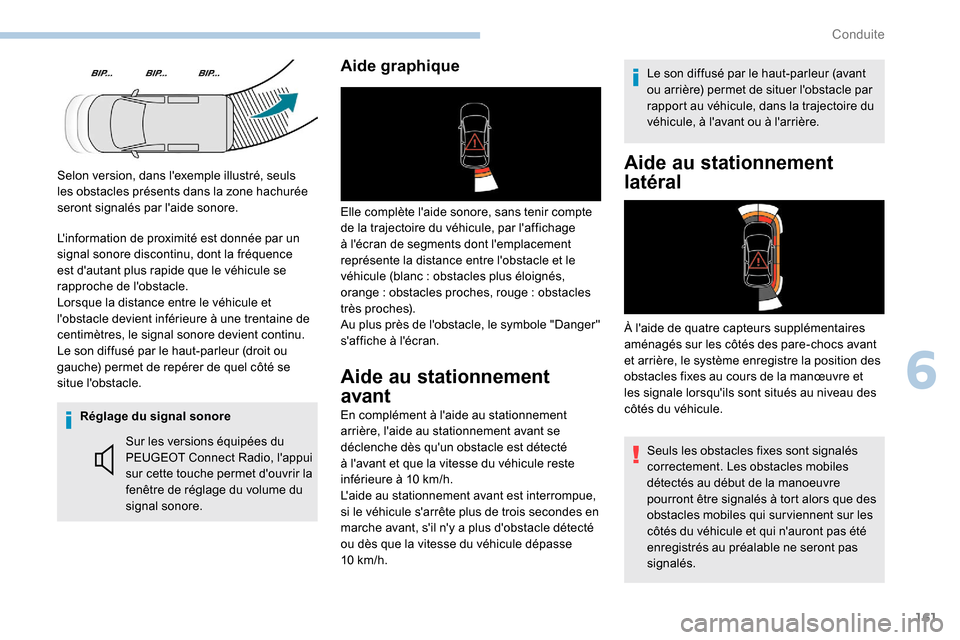

Réglage du signal sonoreSur les versions équipées du
PEUGEOT Connect Radio, l'appui
sur cette touche permet d'ouvrir la
fenêtre de réglage du volume du
signal sonore.
Aide graphique
Elle complète l'aide sonore, sans tenir compte
de la trajectoire du véhicule, par l'affichage
à l'écran de segments dont l'emplacement
représente la distance entre l'obstacle et le
véhicule (blanc
: obstacles plus éloignés,
orange
: obstacles proches, rouge : obstacles
très proches).
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Aide au stationnement
avant
Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, dans la trajectoire du
véhicule, à l'avant ou à l'arrière.
En complément à l'aide au stationnement
arrière, l'aide au stationnement avant se
déclenche dès qu'un obstacle est détecté
à l'avant et que la vitesse du véhicule reste
inférieure à 10

km/h.
L'aide au stationnement avant est interrompue,
si le véhicule s'arrête plus de trois

secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10


km/h.
Aide au stationnement
latéral
À l'aide de quatre capteurs supplémentaires
aménagés sur les côtés des pare-chocs avant
et arrière, le système enregistre la position des
obstacles fixes au cours de la manœuvre et
les signale lorsqu'ils sont situés au niveau des
côtés du véhicule.
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence
est d'autant plus rapide que le véhicule se
rapproche de l'obstacle.
Lorsque la distance entre le véhicule et
l'obstacle devient inférieure à une trentaine de
centimètres, le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) permet de repérer de quel côté se
situe l'obstacle.
Seuls les obstacles fixes sont signalés
correctement. Les obstacles mobiles
détectés au début de la manoeuvre
pourront être signalés à tort alors que des
obstacles mobiles qui sur viennent sur les
côtés du véhicule et qui n'auront pas été
enregistrés au préalable ne seront pas
signalés.
Selon version, dans l'exemple illustré, seuls
les obstacles présents dans la zone hachurée
seront signalés par l'aide sonore.
6
Conduite

162

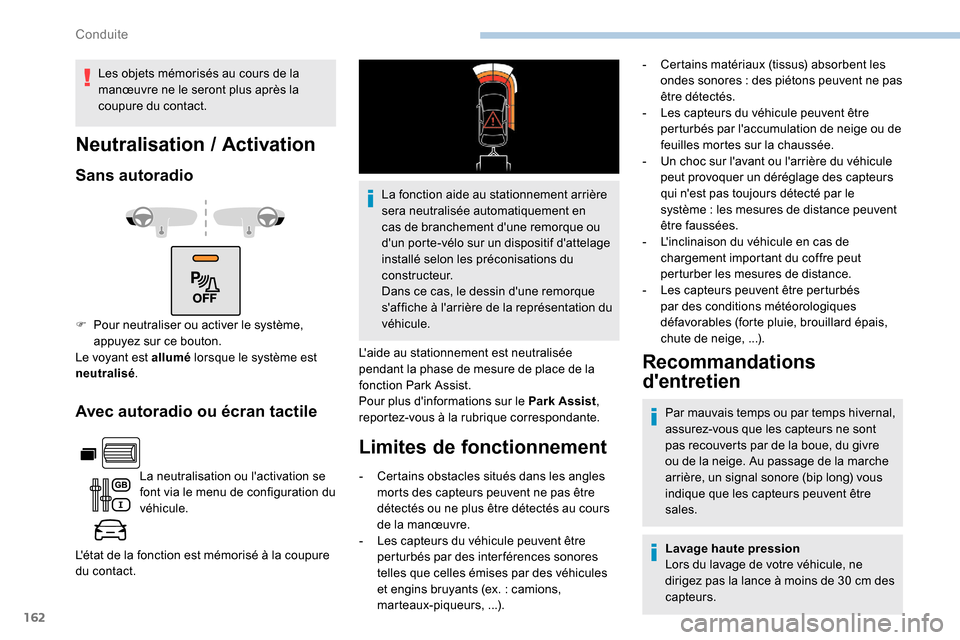

Avec autoradio ou écran tactile
La neutralisation ou l'activation se
font via le menu de configuration du
véhicule.
L'état de la fonction est mémorisé à la coupure
du contact. La fonction aide au stationnement arrière
sera neutralisée automatiquement en
cas de branchement d'une remorque ou
d'un porte-vélo sur un dispositif d'attelage
installé selon les préconisations du
constructeur.
Dans ce cas, le dessin d'une remorque
s'affiche à l'arrière de la représentation du
véhicule.
L'aide au stationnement est neutralisée
pendant la phase de mesure de place de la
fonction Park Assist.
Pour plus d'informations sur le Park Assist ,
reportez-vous à la rubrique correspondante.
Limites de fonctionnement Recommandations
d'entretien
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont
pas recouverts par de la boue, du givre
ou de la neige. Au passage de la marche
arrière, un signal sonore (bip long) vous
indique que les capteurs peuvent être
sales.
-

C

ertains obstacles situés dans les angles
morts des capteurs peuvent ne pas être
détectés ou ne plus être détectés au cours
de la manœuvre.
-

L

es capteurs du véhicule peuvent être
perturbés par des inter férences sonores
telles que celles émises par des véhicules
et engins bruyants (ex.

: camions,
marteaux-piqueurs,


...). Lavage haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30
cm des
capteurs.
Neutralisation / Activation
Sans autoradio
F Pour neutraliser ou activer le système,
appuyez sur ce bouton.
Le voyant est allumé lorsque le système est
neutralisé .
Les objets mémorisés au cours de la
manœuvre ne le seront plus après la
coupure du contact.
-
C
ertains matériaux (tissus) absorbent les
ondes sonores : des piétons peuvent ne pas
être détectés.
-
L
es capteurs du véhicule peuvent être
perturbés par l'accumulation de neige ou de
feuilles mortes sur la chaussée.
-
U
n choc sur l'avant ou l'arrière du véhicule
peut provoquer un déréglage des capteurs
qui n'est pas toujours détecté par le
système : les mesures de distance peuvent
être faussées.
-
L
'inclinaison du véhicule en cas de
chargement important du coffre peut
perturber les mesures de distance.
-
L
es capteurs peuvent être perturbés
par des conditions météorologiques
défavorables (forte pluie, brouillard épais,
chute de neige, ...).
Conduite

168
F Réduisez immédiatement la vitesse, évitez les coups de volant et les freinages
brusques.
F

A
rrêtez-vous dès que les conditions de
circulation le permettent.
La perte de pression détectée n'entraîne
pas toujours une déformation visible du
pneumatique. Ne vous contentez pas d'un
seul contrôle visuel.
F

E
n cas de crevaison, utilisez le kit de
dépannage rapide de pneumatique ou la
roue de secours (selon équipement),
ou
F

s
i vous disposez d'un compresseur,
par exemple celui du kit de dépannage
provisoire de pneumatiques, contrôlez à
froid la pression des quatre pneumatiques,
ou
F

s
'il n'est pas possible d'effectuer
ce contrôle immédiatement, roulez
prudemment à vitesse réduite.
L'alerte est maintenue jusqu'à la
réinitialisation du système.
Réinitialisation
Il est nécessaire de réinitialiser le système
après chaque ajustement de la pression d'un
ou de plusieurs pneumatiques, et après le
changement d'une ou de plusieurs roues. Avant de réinitialiser le système,
assurez-vous que la pression des quatre
pneumatiques est adaptée aux conditions
d'utilisation du véhicule et conforme aux
préconisations inscrites sur l'étiquette de
pression des pneumatiques.
L'alerte de sous-gonflage n'est fiable
que si la réinitialisation du système est
demandée avec la pression des quatre
pneumatiques correctement ajustée.
Le système de détection de sous-gonflage
ne prévient pas si la pression est erronée
au moment de la réinitialisation.
La demande de réinitialisation du système
s'effectue contact mis et véhicule à l'arrêt. Les nouveaux paramètres de pression
enregistrés sont considérés par le
système comme valeurs de référence.
Sans autoradio
F Appuyez sur ce bouton pendant environ 3 secondes puis relâchez-le, un signal
sonore confirme la réinitialisation.
Avec autoradio ou écran tactile
La réinitialisation se fait via le
menu de configuration du véhicule.
Anomalie de
fonctionnement
L'allumage clignotant puis fixe du témoin
de sous-gonflage, accompagné de
l'allumage du témoin de Ser vice, indique un
dysfonctionnement du système.
Dans ce cas, la surveillance de sous-gonflage
des pneumatiques n’est plus assurée.
Faites vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
Après toute inter vention sur le système,
il est nécessaire de vérifier la pression
des quatre pneumatiques, puis de le
réinitialiser.
Conduite

176
ON

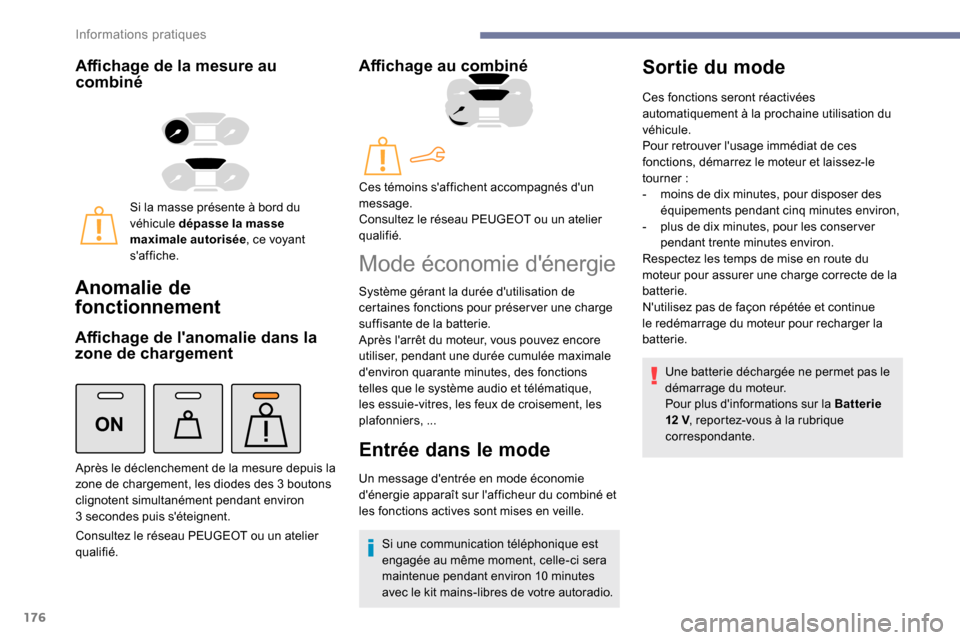

Affichage de la mesure au
combiné
Si la masse présente à bord du
véhicule dépasse la masse
maximale autorisée, ce voyant
s'affiche.
Anomalie de
fonctionnement
Affichage de l'anomalie dans la
zone de chargement
Consultez le réseau PEUGEOT ou un atelier
qualifié.
Affichage au combiné
Après le déclenchement de la mesure depuis la
zone de chargement, les diodes des 3 boutons
clignotent simultanément pendant environ
3


secondes puis s'éteignent. Ces témoins s'affichent accompagnés d'un
message.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
Mode économie d'énergie
Système gérant la durée d'utilisation de
certaines fonctions pour préser ver une charge
suffisante de la batterie.
Après l'arrêt du moteur, vous pouvez encore
utiliser, pendant une durée cumulée maximale
d'environ quarante


minutes, des fonctions
telles que le système audio et télématique,
les essuie-vitres, les feux de croisement, les
plafonniers,


...
Entrée dans le mode
Un message d'entrée en mode économie
d'énergie apparaît sur l'afficheur du combiné et
les fonctions actives sont mises en veille.Si une communication téléphonique est
engagée au même moment, celle-ci sera
maintenue pendant environ 10
minutes
avec le kit mains-libres de votre autoradio.
Sortie du mode
Ces fonctions seront réactivées
automatiquement à la prochaine utilisation du
véhicule.
Pour retrouver l'usage immédiat de ces
fonctions, démarrez le moteur et laissez-le
tourner


:
-

m
oins de dix minutes, pour disposer des
équipements pendant cinq


minutes environ,
-

p
lus de dix minutes, pour les conser ver
pendant trente


minutes environ.
Respectez les temps de mise en route du
moteur pour assurer une charge correcte de la
batterie.
N'utilisez pas de façon répétée et continue
le redémarrage du moteur pour recharger la
batterie.
Une batterie déchargée ne permet pas le
démarrage du moteur.
Pour plus d'informations sur la Batterie
12


V, reportez-vous à la rubrique
correspondante.
Informations pratiques

202

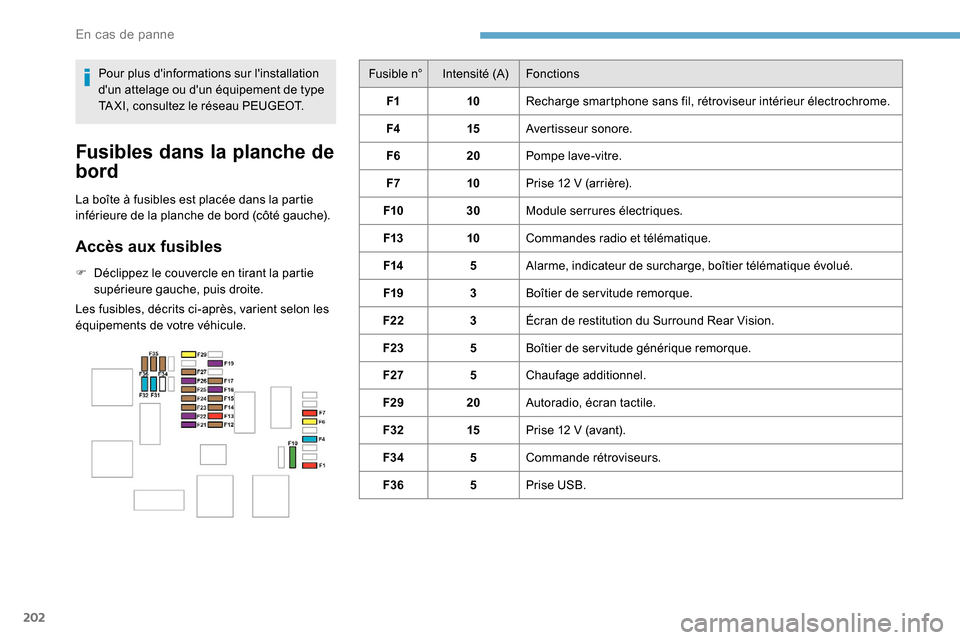

Fusible n°Intensité (A) Fonctions
F1 10Recharge smartphone sans fil, rétroviseur intérieur électrochrome.
F4 15Avertisseur sonore.
F6 20Pompe lave-vitre.
F7 10Prise 12
V (arrière).
F10 30Module serrures électriques.
F13 10Commandes radio et télématique.
F14 5Alarme, indicateur de surcharge, boîtier télématique évolué.
F19 3Boîtier de servitude remorque.
F22 3Écran de restitution du Surround Rear Vision.
F23 5Boîtier de servitude générique remorque.
F27 5Chaufage additionnel.
F29 20Autoradio, écran tactile.
F32 15Prise 12
V (avant).
F34 5Commande rétroviseurs.
F36 5Prise USB.
Pour plus d'informations sur l'installation
d'un attelage ou d'un équipement de type
TA XI, consultez le réseau PEUGEOT.
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
Accès aux fusibles
F Déclippez le couvercle en tirant la partie
supérieure gauche, puis droite.
Les fusibles, décrits ci-après, varient selon les
équipements de votre véhicule.
En cas de panne

204

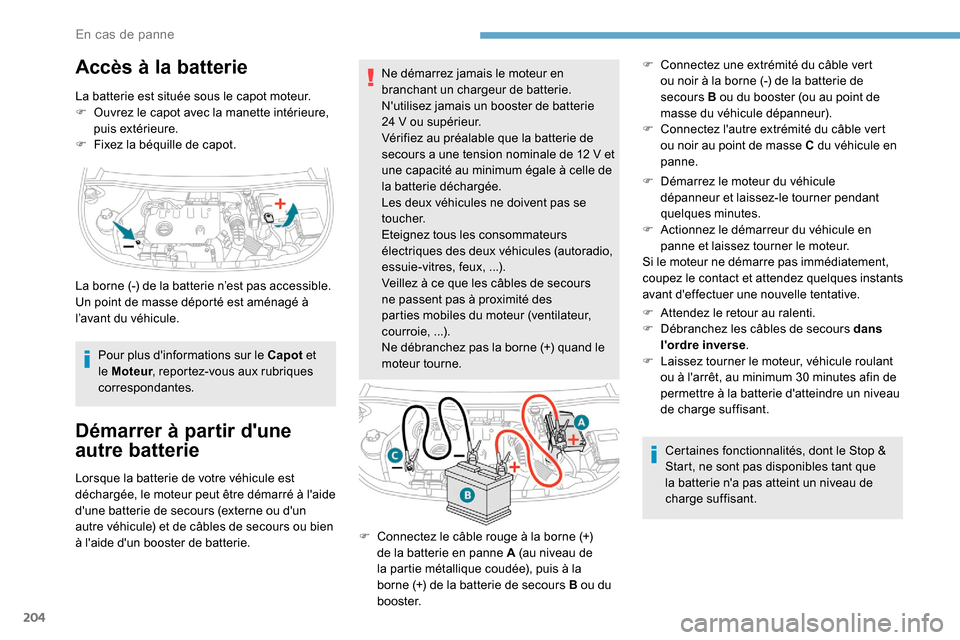

Accès à la batterie
La batterie est située sous le capot moteur.
F O uvrez le capot avec la manette intérieure,
puis extérieure.
F

F
ixez la béquille de capot.
Pour plus d'informations sur le Capot et
le Moteur , reportez-vous aux rubriques
correspondantes.
Démarrer à partir d'une
autre batterie
Lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l'aide
d'une batterie de secours (externe ou d'un
autre véhicule) et de câbles de secours ou bien
à l'aide d'un booster de batterie. Ne démarrez jamais le moteur en
branchant un chargeur de batterie.
N'utilisez jamais un booster de batterie
24
V ou supérieur.
Vérifiez au préalable que la batterie de
secours a une tension nominale de 12 V et
une capacité au minimum égale à celle de
la batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Eteignez tous les consommateurs
électriques des deux véhicules (autoradio,
essuie-vitres, feux,

...).
Veillez à ce que les câbles de secours
ne passent pas à proximité des
parties mobiles du moteur (ventilateur,
courroie,

...).
Ne débranchez pas la borne (+) quand le
moteur tourne. F
D
émarrez le moteur du véhicule
dépanneur et laissez-le tourner pendant
quelques

minutes.
F
A
ctionnez le démarreur du véhicule en
panne et laissez tourner le moteur.
Si le moteur ne démarre pas immédiatement,
coupez le contact et attendez quelques instants
avant d'effectuer une nouvelle tentative.
F
A
ttendez le retour au ralenti.
F
D
ébranchez les câbles de secours dans
l'ordre inverse .
F
L
aissez tourner le moteur, véhicule roulant
ou à l'arrêt, au minimum 30 minutes afin de
permettre à la batterie d'atteindre un niveau
de charge suffisant.
Certaines fonctionnalités, dont le Stop &
Start, ne sont pas disponibles tant que
la batterie n'a pas atteint un niveau de
charge suffisant.
La borne (-) de la batterie n’est pas accessible.
Un point de masse déporté est aménagé à
l’avant du véhicule.
F
C
onnectez le câble rouge à la borne (+)
de la batterie en panne A (au niveau de
la partie métallique coudée), puis à la
borne (+) de la batterie de secours B ou du
b o o s t e r. F

C
onnectez une extrémité du câble vert
ou noir à la borne (-) de la batterie de
secours

B ou du booster (ou au point de
masse du véhicule dépanneur).
F
C
onnectez l'autre extrémité du câble vert
ou noir au point de masse C du véhicule en
panne.
En cas de panne
