2019 Peugeot Partner USB port

5
Instrumentos y mandos3
Claxon
4
Cuadro de instrumentos
5
Alarma
Luz de techo
Retrovisor interior o pantalla
para la reproducción de la
visión trasera envolvente
Botones de llamada de
emergencia y de asistencia
6
Pantalla monocroma con sistema de audio
Pantalla táctil con
PEUGEOT Connect Radio
o PEUGEOT Connect Nav
7
To m a U S B
8
Calefacción
Aire acondicionado manual
Aire acondicionado automático bizona
Desempañado/
desescarchado del parabrisas
Desempañado/desescarchado de la luneta
1
Apertura del capó
2
Fusibles del salpicadero
9
Freno de estacionamiento eléctrico
Botón "START/STOP"
10
Caja de velocidades
11
Toma de 12 V
12
Toma auxiliar de 230 V
13
Guantera
Conexión USB (situada en la guantera)
14
Compartimento portaobjetos
15
Desactivación del airbag
frontal del acompañante
(en el lateral de la guantera,
con la puerta abierta)
.
Vista general

65

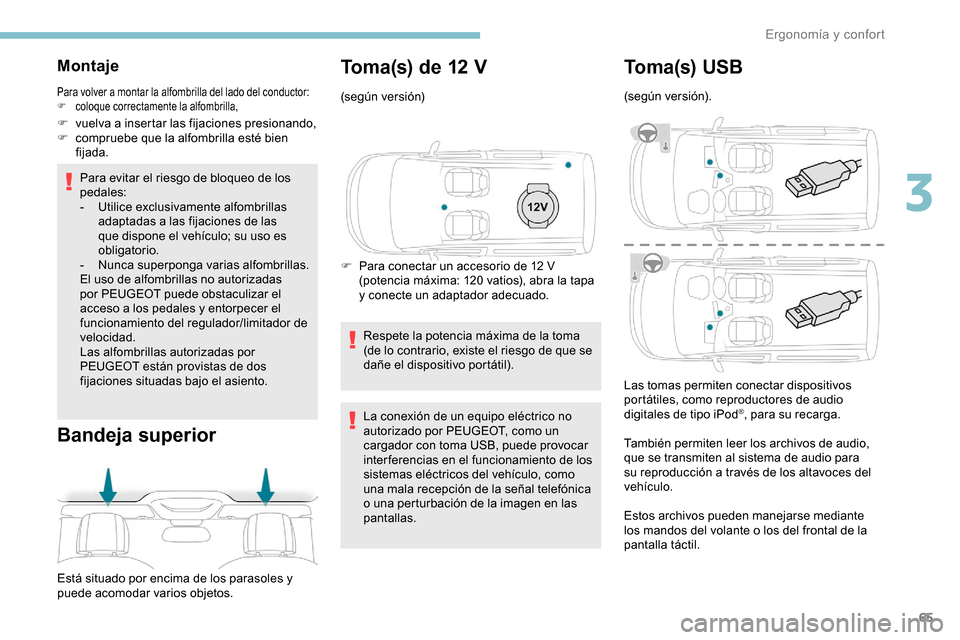

Montaje
Para volver a montar la alfombrilla del lado del conductor:
F c oloque correctamente la alfombrilla,
F vuelva a insertar las fijaciones presionando,
F c ompruebe que la alfombrilla esté bien
fijada.
Para evitar el riesgo de bloqueo de los
pedales:
-
Ut

ilice exclusivamente alfombrillas
adaptadas a las fijaciones de las
que dispone el vehículo; su uso es
obligatorio.
-
N

unca superponga varias alfombrillas.
El uso de alfombrillas no autorizadas
por PEUGEOT puede obstaculizar el
acceso a los pedales y entorpecer el
funcionamiento del regulador/limitador de
velocidad.
Las alfombrillas autorizadas por
PEUGEOT están provistas de dos
fijaciones situadas bajo el asiento.
Bandeja superior
Está situado por encima de los parasoles y
puede acomodar varios objetos.
Toma(s) de 12 V
(según versión)
F
P
ara conectar un accesorio de 12 V
(potencia máxima: 120 vatios), abra la tapa
y conecte un adaptador adecuado.
Respete la potencia máxima de la toma
(de lo contrario, existe el riesgo de que se
dañe el dispositivo portátil).
La conexión de un equipo eléctrico no
autorizado por PEUGEOT, como un
cargador con toma USB, puede provocar
inter ferencias en el funcionamiento de los
sistemas eléctricos del vehículo, como
una mala recepción de la señal telefónica
o una perturbación de la imagen en las
pantallas.
Toma(s) USB
(según versión).
Las tomas permiten conectar dispositivos
portátiles, como reproductores de audio
digitales de tipo iPod
®, para su recarga.
También permiten leer los archivos de audio,
que se transmiten al sistema de audio para
su reproducción a través de los altavoces del
vehículo.
Estos archivos pueden manejarse mediante
los mandos del volante o los del frontal de la
pantalla táctil.
3
Ergonomía y confort

66
AC 220V
50Hz120W

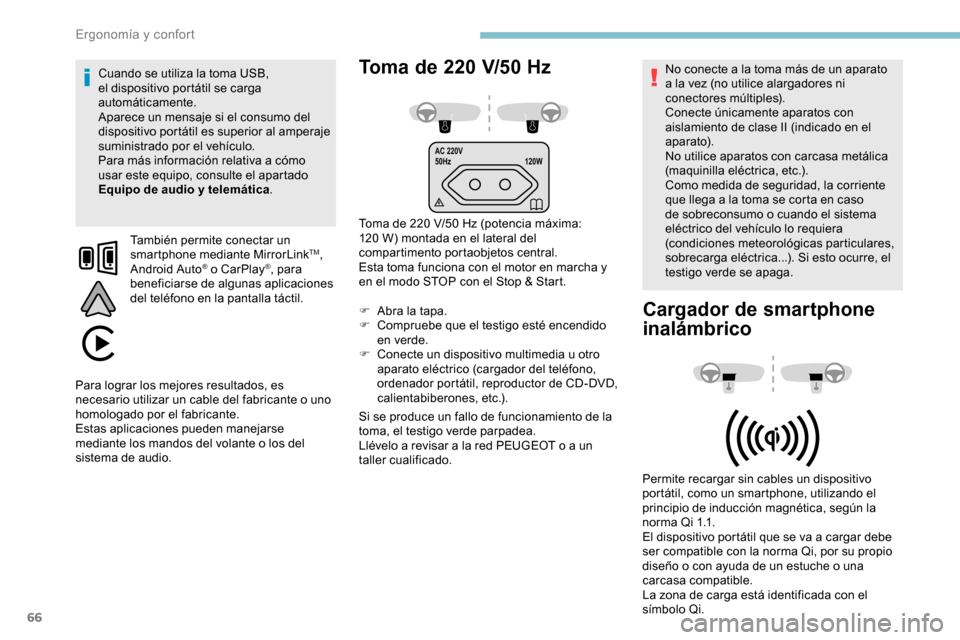

Toma de 220 V/50 Hz
Toma de 220 V/50 Hz (potencia máxima:
1 20 W) montada en el lateral del
compartimento portaobjetos central.
Esta toma funciona con el motor en marcha y
en el modo STOP con el Stop & Start.
F

A
bra la tapa.
F

C
ompruebe que el testigo esté encendido
en verde.
F

C
onecte un dispositivo multimedia u otro
aparato eléctrico (cargador del teléfono,
ordenador portátil, reproductor de CD-DVD,
calientabiberones, etc.).
Cuando se utiliza la toma USB,
el dispositivo portátil se carga
automáticamente.
Aparece un mensaje si el consumo del
dispositivo portátil es superior al amperaje
suministrado por el vehículo.
Para más información relativa a cómo
usar este equipo, consulte el apartado
Equipo de audio y telemática
.
También permite conectar un
smartphone mediante MirrorLink
TM,
Android Auto® o CarPlay®, para
beneficiarse de algunas aplicaciones
del teléfono en la pantalla táctil.
Si se produce un fallo de funcionamiento de la
toma, el testigo verde parpadea.
Llévelo a revisar a la red PEUGEOT o a un
taller cualificado. No conecte a la toma más de un aparato
a la vez (no utilice alargadores ni
conectores múltiples).
Conecte únicamente aparatos con
aislamiento de clase II (indicado en el
aparato).
No utilice aparatos con carcasa metálica
(maquinilla eléctrica, etc.).
Como medida de seguridad, la corriente
que llega a la toma se corta en caso
de sobreconsumo o cuando el sistema
eléctrico del vehículo lo requiera
(condiciones meteorológicas particulares,
sobrecarga eléctrica...). Si esto ocurre, el
testigo verde se apaga.
Cargador de smartphone
inalámbrico
Permite recargar sin cables un dispositivo
portátil, como un smartphone, utilizando el
principio de inducción magnética, según la
nor ma Q i 1.1.
El dispositivo portátil que se va a cargar debe
ser compatible con la norma Qi, por su propio
diseño o con ayuda de un estuche o una
carcasa compatible.
La zona de carga está identificada con el
símbolo Qi.
Para lograr los mejores resultados, es
necesario utilizar un cable del fabricante o uno
homologado por el fabricante.
Estas aplicaciones pueden manejarse
mediante los mandos del volante o los del
sistema de audio.
Ergonomía y confort

5

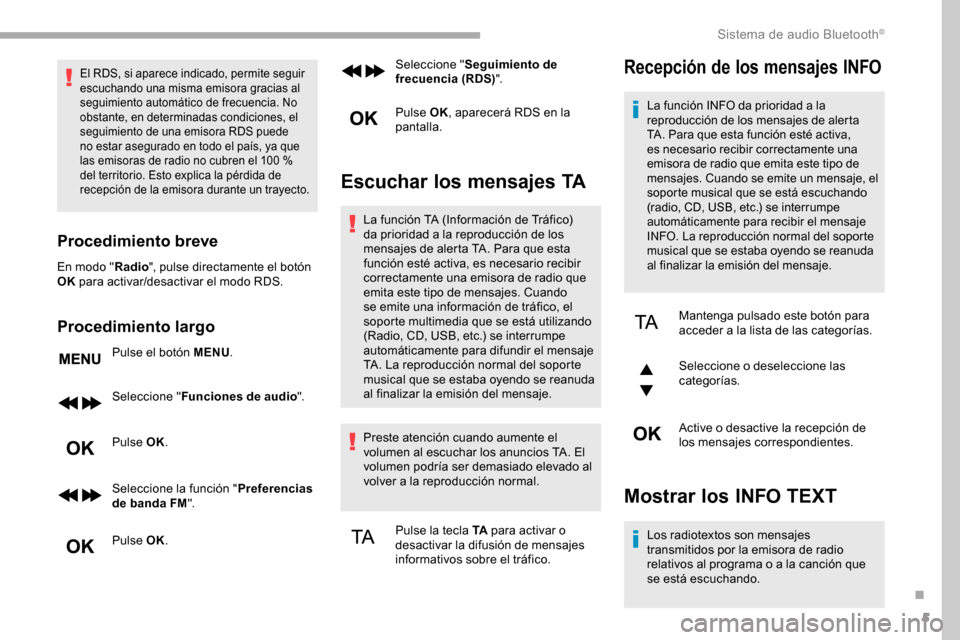

El RDS, si aparece indicado, permite seguir
escuchando una misma emisora gracias al
seguimiento automático de frecuencia. No
obstante, en determinadas condiciones, el
seguimiento de una emisora RDS puede
no estar asegurado en todo el país, ya que
las emisoras de radio no cubren el 100 %
del territorio. Esto explica la pérdida de
recepción de la emisora durante un trayecto.
Procedimiento breve
En modo " Radio", pulse directamente el botón
OK para activar/desactivar el modo RDS.
Procedimiento largo
Pulse el botón MENU .
Seleccione " Funciones de audio ".
Pulse OK.
Seleccione la función " Preferencias
de banda FM ".
Pulse OK. Seleccione "
Seguimiento de
frecuencia (RDS) ".
Pulse OK , aparecerá RDS en la
pantalla.
Escuchar los mensajes TA
La función TA (Información de Tráfico)
da prioridad a la reproducción de los
mensajes de alerta TA. Para que esta
función esté activa, es necesario recibir
correctamente una emisora de radio que
emita este tipo de mensajes. Cuando
se emite una información de tráfico, el
soporte multimedia que se está utilizando
(Radio, CD, USB, etc.) se interrumpe
automáticamente para difundir el mensaje
TA. La reproducción normal del soporte
musical que se estaba oyendo se reanuda
al finalizar la emisión del mensaje.
Preste atención cuando aumente el
volumen al escuchar los anuncios TA. El
volumen podría ser demasiado elevado al
volver a la reproducción normal.
Pulse la tecla TA para activar o
desactivar la difusión de mensajes
informativos sobre el tráfico.
Recepción de los mensajes INFO
La función INFO da prioridad a la
reproducción de los mensajes de alerta
TA. Para que esta función esté activa,
es necesario recibir correctamente una
emisora de radio que emita este tipo de
mensajes. Cuando se emite un mensaje, el
soporte musical que se está escuchando
(radio, CD, USB, etc.) se interrumpe
automáticamente para recibir el mensaje
INFO. La reproducción normal del soporte
musical que se estaba oyendo se reanuda
al finalizar la emisión del mensaje.
Mantenga pulsado este botón para
acceder a la lista de las categorías.
Seleccione o deseleccione las
categorías.
Active o desactive la recepción de
los mensajes correspondientes.
Mostrar los INFO TEXT
Los radiotextos son mensajes
transmitidos por la emisora de radio
relativos al programa o a la canción que
se está escuchando.
.
Sistema de audio Bluetooth®

7

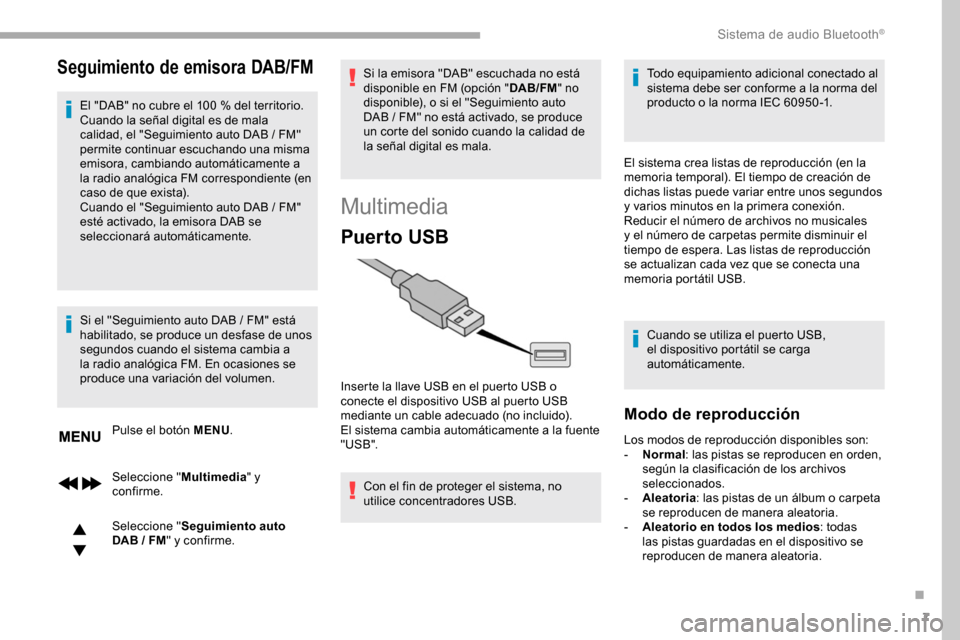

Seguimiento de emisora DAB/FM
El "DAB" no cubre el 100 % del territorio.
C uando la señal digital es de mala
calidad, el "Seguimiento auto DAB
/ FM"
permite continuar escuchando una misma
emisora, cambiando automáticamente a
la radio analógica FM correspondiente (en
caso de que exista).
Cuando el "Seguimiento auto DAB
/ FM"
esté activado, la emisora DAB se
seleccionará automáticamente.
Pulse el botón MENU .
Seleccione " Multimedia" y
confirme.
Seleccione " Seguimiento auto
DAB
/ FM" y confirme.
Si el "Seguimiento auto DAB
/ FM" está
habilitado, se produce un desfase de unos
segundos cuando el sistema cambia a
la radio analógica FM. En ocasiones se
produce una variación del volumen. Si la emisora "DAB" escuchada no está
disponible en FM (opción "
DAB/FM" no
disponible), o si el "Seguimiento auto
DAB / FM" no está activado, se produce
un corte del sonido cuando la calidad de
la señal digital es mala.

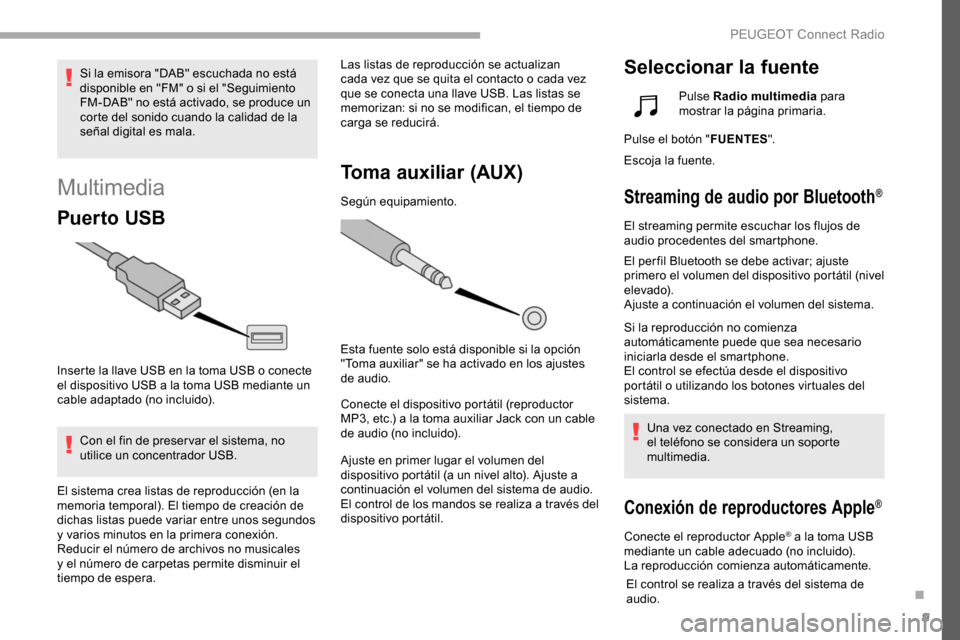

Multimedia
Puer to USB
Con el fin de proteger el sistema, no
utilice concentradores USB. Todo equipamiento adicional conectado al
sistema debe ser conforme a la norma del
producto o la norma IEC 60950 -1.
Inserte la llave USB en el puerto USB o
conecte el dispositivo USB al puerto USB
mediante un cable adecuado (no incluido).
El sistema cambia automáticamente a la fuente
"USB". El sistema crea listas de reproducción (en la
memoria temporal). El tiempo de creación de
dichas listas puede variar entre unos segundos
y varios minutos en la primera conexión.
Reducir el número de archivos no musicales
y el número de carpetas permite disminuir el
tiempo de espera. Las listas de reproducción
se actualizan cada vez que se conecta una
memoria portátil USB.
Cuando se utiliza el puerto USB,
el dispositivo portátil se carga
automáticamente.
Modo de reproducción
Los modos de reproducción disponibles son:
- No rmal: las pistas se reproducen en orden,
según la clasificación de los archivos
seleccionados.
-

A
leatoria : las pistas de un álbum o carpeta
se reproducen de manera aleatoria.
-

A
leatorio en todos los medios : todas
las pistas guardadas en el dispositivo se
reproducen de manera aleatoria.
.
Sistema de audio Bluetooth®

8

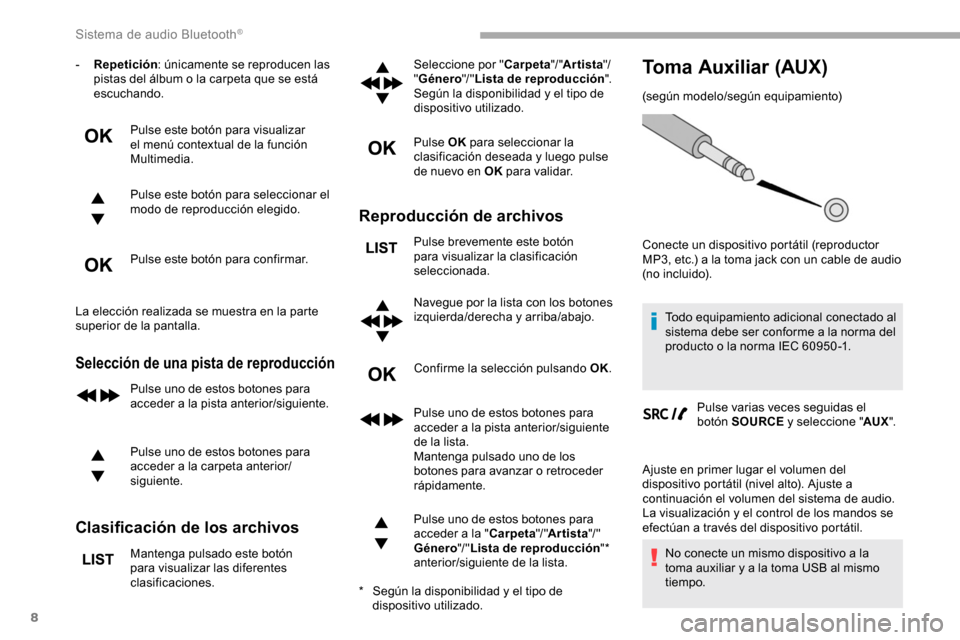

- Repetición: únicamente se reproducen las
pistas del álbum o la carpeta que se está
escuchando.
Pulse este botón para visualizar
el menú contextual de la función
Multimedia.
Pulse este botón para seleccionar el
modo de reproducción elegido.
Pulse este botón para confirmar.
La elección realizada se muestra en la parte
superior de la pantalla.
Selección de una pista de reproducción
Pulse uno de estos botones para
acceder a la pista anterior/siguiente.
Pulse uno de estos botones para
acceder a la carpeta anterior/
siguiente.
Clasificación de los archivos
Mantenga pulsado este botón
para visualizar las diferentes
clasificaciones. Seleccione por "
Carpeta"/ "Artista "/
" Género "/ "Lista de reproducción ".
Según la disponibilidad y el tipo de
dispositivo utilizado.
Pulse OK para seleccionar la
clasificación deseada y luego pulse
de nuevo en OK para validar.
Reproducción de archivos
Pulse brevemente este botón
para visualizar la clasificación
seleccionada.
Navegue por la lista con los botones
izquierda/derecha y arriba/abajo.
Confirme la selección pulsando OK.
Pulse uno de estos botones para
acceder a la pista anterior/siguiente
de la lista.
Mantenga pulsado uno de los
botones para avanzar o retroceder
rápidamente.
Pulse uno de estos botones para
acceder a la " Carpeta"/ "Artista "/ "
Género "/ "Lista de reproducción "*
anterior/siguiente de la lista.
Toma Auxiliar (AUX)
(según modelo/según equipamiento)
*

S

egún la disponibilidad y el tipo de
dispositivo utilizado. Conecte un dispositivo portátil (reproductor
MP3, etc.) a la toma jack con un cable de audio
(no incluido).
Todo equipamiento adicional conectado al
sistema debe ser conforme a la norma del
producto o la norma IEC 60950 -1.
Pulse varias veces seguidas el
botón SOURCE y seleccione "AUX".
Ajuste en primer lugar el volumen del
dispositivo portátil (nivel alto). Ajuste a
continuación el volumen del sistema de audio.
La visualización y el control de los mandos se
efectúan a través del dispositivo portátil. No conecte un mismo dispositivo a la
toma auxiliar y a la toma USB al mismo
tiempo.
Sistema de audio Bluetooth®

10

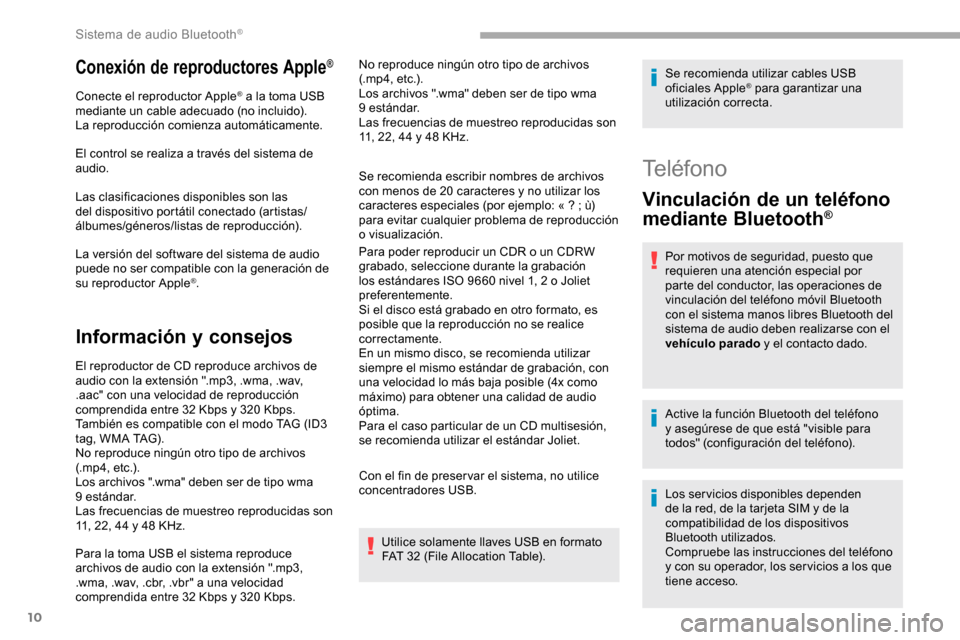

Conexión de reproductores Apple®
Conecte el reproductor Apple® a la toma USB
mediante un cable adecuado (no incluido).
La reproducción comienza automáticamente.
El control se realiza a través del sistema de
audio.
Las clasificaciones disponibles son las
del dispositivo portátil conectado (artistas/
álbumes/géneros/listas de reproducción).
La versión del software del sistema de audio
puede no ser compatible con la generación de
su reproductor Apple
®.
Información y consejos
El reproductor de CD reproduce archivos de
audio con la extensión ".mp3, .wma, .wav,
.aac" con una velocidad de reproducción
comprendida entre 32
Kbps y 320 Kbps.
También es compatible con el modo TAG (ID3
tag, WMA TAG).
No reproduce ningún otro tipo de archivos
(.mp4, etc.).
Los archivos ".wma" deben ser de tipo wma
9


estándar.
Las frecuencias de muestreo reproducidas son
11, 22, 44 y 48 KHz. No reproduce ningún otro tipo de archivos
(.mp4, etc.).
Los archivos ".wma" deben ser de tipo wma
9


estándar.
Las frecuencias de muestreo reproducidas son
11, 22, 44 y 48 KHz.
Se recomienda escribir nombres de archivos
con menos de 20 caracteres y no utilizar los
caracteres especiales (por ejemplo: « ? ; ù)
para evitar cualquier problema de reproducción
o visualización.
Para poder reproducir un CDR o un CDRW
grabado, seleccione durante la grabación
los estándares ISO 9660 nivel 1, 2 o Joliet
preferentemente.
Si el disco está grabado en otro formato, es
posible que la reproducción no se realice
correctamente.
En un mismo disco, se recomienda utilizar
siempre el mismo estándar de grabación, con
una velocidad lo más baja posible (4x como
máximo) para obtener una calidad de audio
óptima.
Para el caso particular de un CD multisesión,
se recomienda utilizar el estándar Joliet.
Con el fin de preser var el sistema, no utilice
concentradores USB.
Utilice solamente llaves USB en formato
FAT 32 (File Allocation Table).
Para la toma USB el sistema reproduce
archivos de audio con la extensión ".mp3,
.wma, .wav, .cbr, .vbr" a una velocidad
comprendida entre 32
Kbps y 320 Kbps. Se recomienda utilizar cables USB
oficiales Apple
® para garantizar una
utilización correcta.
Teléfono
Vinculación de un teléfono
mediante Bluetooth®
Por motivos de seguridad, puesto que
requieren una atención especial por
parte del conductor, las operaciones de
vinculación del teléfono móvil Bluetooth
con el sistema manos libres Bluetooth del
sistema de audio deben realizarse con el
vehículo parado y el contacto dado.
Active la función Bluetooth del teléfono
y asegúrese de que está "visible para
todos" (configuración del teléfono).
Los servicios disponibles dependen
de la red, de la tarjeta SIM y de la
compatibilidad de los dispositivos
Bluetooth utilizados.
Compruebe las instrucciones del teléfono
y con su operador, los ser vicios a los que
tiene acceso.
Sistema de audio Bluetooth®

9
Multimedia
Puer to USB
Inserte la llave USB en la toma USB o conecte
el dispositivo USB a la toma USB mediante un
cable adaptado (no incluido).Con el fin de preser var el sistema, no
utilice un concentrador USB. Las listas de reproducción se actualizan
cada vez que se quita el contacto o cada vez
que se conecta una llave USB. Las listas se
memorizan: si no se modifican, el tiempo de
carga se reducirá.
Toma auxiliar (AUX)
Según equipamiento.
Esta fuente solo está disponible si la opción
"Toma auxiliar" se ha activado en los ajustes
de audio.
Conecte el dispositivo portátil (reproductor
MP3, etc.) a la toma auxiliar Jack con un cable
de audio (no incluido).
Ajuste en primer lugar el volumen del
dispositivo portátil (a un nivel alto). Ajuste a
continuación el volumen del sistema de audio.
El control de los mandos se realiza a través del
dispositivo portátil.
Seleccionar la fuenteSi la emisora "DAB" escuchada no está
disponible en "FM" o si el "Seguimiento
FM-DAB" no está activado, se produce un
corte del sonido cuando la calidad de la
señal digital es mala.
El sistema crea listas de reproducción (en la
memoria temporal). El tiempo de creación de
dichas listas puede variar entre unos segundos
y varios minutos en la primera conexión.
Reducir el número de archivos no musicales
y el número de carpetas permite disminuir el
tiempo de espera. Pulse Radio multimedia
para
mostrar la página primaria.
Pulse el botón " FUENTES".
Escoja la fuente.
Streaming de audio por Bluetooth®
El streaming permite escuchar los flujos de
audio procedentes del smartphone.
El per fil Bluetooth se debe activar; ajuste
primero el volumen del dispositivo portátil (nivel
e l eva d o).
Ajuste a continuación el volumen del sistema.
Si la reproducción no comienza
automáticamente puede que sea necesario
iniciarla desde el smartphone.
El control se efectúa desde el dispositivo
portátil o utilizando los botones virtuales del
sistema.
Una vez conectado en Streaming,
el teléfono se considera un soporte
multimedia.
Conexión de reproductores Apple®
Conecte el reproductor Apple® a la toma USB
mediante un cable adecuado (no incluido).
La reproducción comienza automáticamente.
El control se realiza a través del sistema de
audio.
.
PEUGEOT Connect Radio
