2019 Peugeot Partner AUX

5
Instrumentos y mandos3
Claxon
4
Cuadro de instrumentos
5
Alarma
Luz de techo
Retrovisor interior o pantalla
para la reproducción de la
visión trasera envolvente
Botones de llamada de
emergencia y de asistencia
6
Pantalla monocroma con sistema de audio
Pantalla táctil con
PEUGEOT Connect Radio
o PEUGEOT Connect Nav
7
To m a U S B
8
Calefacción
Aire acondicionado manual
Aire acondicionado automático bizona
Desempañado/
desescarchado del parabrisas
Desempañado/desescarchado de la luneta
1
Apertura del capó
2
Fusibles del salpicadero
9
Freno de estacionamiento eléctrico
Botón "START/STOP"
10
Caja de velocidades
11
Toma de 12 V
12
Toma auxiliar de 230 V
13
Guantera
Conexión USB (situada en la guantera)
14
Compartimento portaobjetos
15
Desactivación del airbag
frontal del acompañante
(en el lateral de la guantera,
con la puerta abierta)
.
Vista general

204

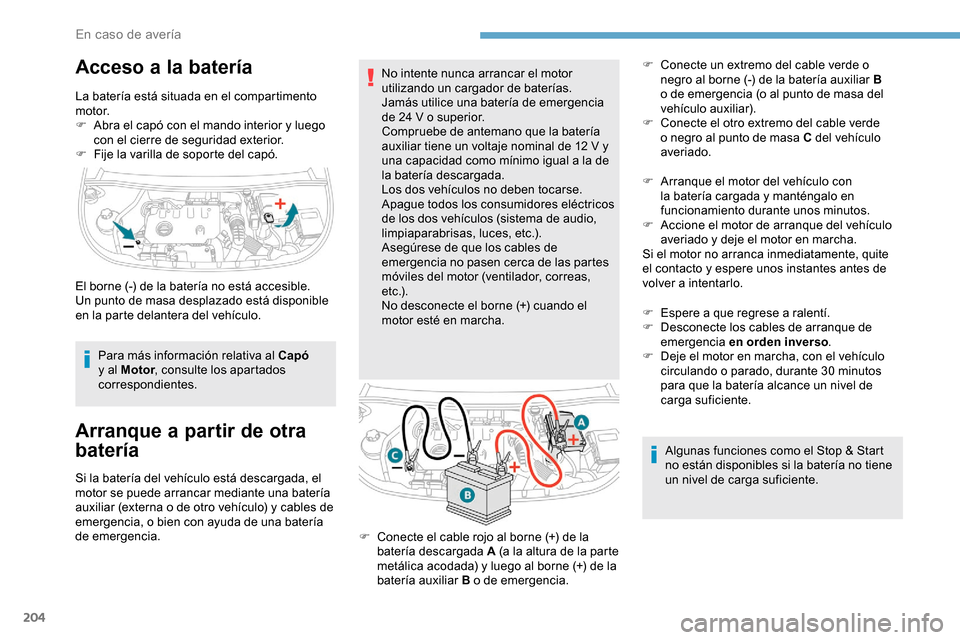

Acceso a la batería
La batería está situada en el compartimento
motor.
F
A
bra el capó con el mando interior y luego
con el cierre de seguridad exterior.
F

F
ije la varilla de soporte del capó.
Para más información relativa al Capó
y al Motor , consulte los apartados
correspondientes.
Arranque a partir de otra
batería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y cables de
emergencia, o bien con ayuda de una batería
de emergencia. No intente nunca arrancar el motor
utilizando un cargador de baterías.
Jamás utilice una batería de emergencia
de 24
V o superior.
Compruebe de antemano que la batería
auxiliar tiene un voltaje nominal de 12 V y
una capacidad como mínimo igual a la de
la batería descargada.
Los dos vehículos no deben tocarse.
Apague todos los consumidores eléctricos
de los dos vehículos (sistema de audio,
limpiaparabrisas, luces, etc.).
Asegúrese de que los cables de
emergencia no pasen cerca de las partes
móviles del motor (ventilador, correas,
e t c .) .
No desconecte el borne (+) cuando el
motor esté en marcha. F
A
rranque el motor del vehículo con
la batería cargada y manténgalo en
funcionamiento durante unos minutos.
F
A
ccione el motor de arranque del vehículo
averiado y deje el motor en marcha.
Si el motor no arranca inmediatamente, quite
el contacto y espere unos instantes antes de
volver a intentarlo.
F
E
spere a que regrese a ralentí.
F
D
esconecte los cables de arranque de
emergencia en orden inverso .
F
D
eje el motor en marcha, con el vehículo
circulando o parado, durante 30

minutos
para que la batería alcance un nivel de
carga suficiente.
Algunas funciones como el Stop & Start
no están disponibles si la batería no tiene
un nivel de carga suficiente.
El borne (-) de la batería no está accesible.
Un punto de masa desplazado está disponible
en la parte delantera del vehículo.
F
C
onecte el cable rojo al borne (+) de la
batería descargada A (a la altura de la parte
metálica acodada) y luego al borne (+) de la
batería auxiliar B o de emergencia. F

C
onecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B
o de emergencia (o al punto de masa del
vehículo auxiliar).
F
C
onecte el otro extremo del cable verde
o negro al punto de masa C del vehículo
averiado.
En caso de avería

2
Primeros pasos
Pulsación: Encendido/apagado:
Rotación: ajuste del volumen.
Pulsación breve: cambio de la
fuente de audio (radio, USB, AUX (si
el dispositivo está conectado); CD;
Streaming).
Pulsación prolongada: acceso al
menú Teléfono (si el teléfono está
conectado).
Ajuste de las opciones de audio:
Balance; Delante/Detrás; Izquierda/
Derecha; Graves/Agudos;
Loudness; Ambientes sonoros.
Activación/desactivación del ajuste
automático del volumen (en función
de la velocidad del vehículo).
Radio:
Pulsación breve: indicación de la
lista de emisoras.
Pulsación prolongada: actualización
de la lista.
Multimedia:
Pulsación breve: indicación de la
lista de carpetas.
Pulsación prolongada: indicación de
los tipos de clasificación posibles. Selección de la visualización de la
pantalla entre los modos:
Fecha; Funciones de audio;
Ordenador de a bordo; Teléfono.
Confirmación o visualización del
menú contextual.
Botones 1 a 6.
Pulsación breve: selección de la
emisora de radio presintonizada.
Pulsación prolongada:
memorización de una emisora.
Radio:
Búsqueda automática paso a paso
de la emisora de frecuencia inferior/
superior.
Multimedia:
Selección de la pista del CD, USB,
streaming anterior/siguiente.
Desplazamiento por una lista.
Radio:
Búsqueda manual, paso a paso, de
la emisora de frecuencia inferior/
superior.
Selección de la carpeta MP3
anterior/siguiente.
Multimedia:
Selección de la carpeta/género/
artista/lista de reproducción anterior/
siguiente del dispositivo USB.
Desplazamiento por una lista.
Abandonar la operación en curso.
Subir un nivel (menú o carpeta).
Acceso al menú principal.
Activación/desactivación de la
función TA (boletines de tráfico).
Pulsación prolongada: selección del
tipo de boletín.
Selección de las bandas de
frecuencia FM/DAB/AM.

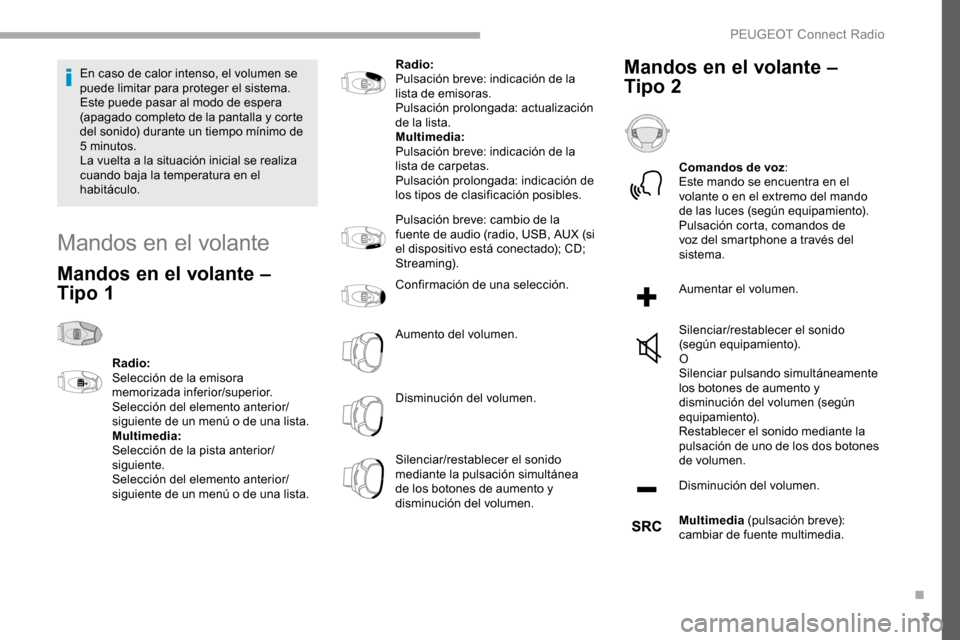

Mandos en el volante
Mandos en el volante –
Tipo 1
Radio:
Selección de la emisora
memorizada inferior/superior.
Selección del elemento anterior/
siguiente de un menú o de una lista.
Multimedia:
Selección de la pista anterior/
siguiente.
Selección del elemento anterior/
siguiente de un menú o de una lista.
Sistema de audio Bluetooth®

3
Radio:
Pulsación breve: indicación de la
lista de emisoras.
Pulsación prolongada: actualización
de la lista.
Multimedia:
Pulsación breve: indicación de la
lista de carpetas.
Pulsación prolongada: indicación de
los tipos de clasificación posibles.
Fuera de una conversación
telefónica:
Pulsación breve: cambio de la
fuente de audio (Radio; USB; AUX
(si el equipo está conectado); CD;
Streaming) validación si el menú
"Teléfono " está abierto.
Pulsación breve: abrir el menú
" Teléfono ".
En caso de llamada telefónica:
Pulsación breve: descolgar una
llamada.
Pulsación prolongada: rechazar una
llamada.
Durante una llamada telefónica:
Pulsación breve: abrir el menú
contextual del teléfono.
Pulsación prolongada: colgar.
Confirmación de una selección.
Aumento del volumen. Disminución del volumen.
Silenciar/restablecer el sonido
mediante la pulsación simultánea
de los botones de aumento y
disminución del volumen.
Mandos en el volante –
Tipo 2
Acceso al menú principal.
Aumento del volumen.
Silenciar/restablecer el sonido.
Disminución del volumen.
Fuera de una conversación
telefónica:
Pulsación breve: cambio de la
fuente de audio (Radio; USB; AUX
(si el equipo está conectado); CD;
Streaming) validación si el menú
"
Teléfono " está abierto.
Pulsación breve: abrir el menú
" Teléfono ".
En caso de llamada telefónica:
Pulsación breve: descolgar una
llamada.
Pulsación prolongada: rechazar una
llamada.
Durante una llamada telefónica:
Pulsación breve: abrir el menú
contextual del teléfono.
Pulsación prolongada: colgar.
Iniciar el reconocimiento de voz de
su smartphone a través del sistema.
Radio:
Pulsación breve: indicación de la
lista de emisoras.
Pulsación prolongada: actualización
de la lista.
Multimedia:
Pulsación breve: indicación de la
lista de carpetas.
Pulsación prolongada: indicación de
los tipos de clasificación posibles.
.
Sistema de audio Bluetooth®

8
- Repetición: únicamente se reproducen las
pistas del álbum o la carpeta que se está
escuchando.
Pulse este botón para visualizar
el menú contextual de la función
Multimedia.
Pulse este botón para seleccionar el
modo de reproducción elegido.
Pulse este botón para confirmar.
La elección realizada se muestra en la parte
superior de la pantalla.
Selección de una pista de reproducción
Pulse uno de estos botones para
acceder a la pista anterior/siguiente.
Pulse uno de estos botones para
acceder a la carpeta anterior/
siguiente.
Clasificación de los archivos
Mantenga pulsado este botón
para visualizar las diferentes
clasificaciones. Seleccione por "
Carpeta"/ "Artista "/
" Género "/ "Lista de reproducción ".
Según la disponibilidad y el tipo de
dispositivo utilizado.
Pulse OK para seleccionar la
clasificación deseada y luego pulse
de nuevo en OK para validar.
Reproducción de archivos
Pulse brevemente este botón
para visualizar la clasificación
seleccionada.
Navegue por la lista con los botones
izquierda/derecha y arriba/abajo.
Confirme la selección pulsando OK.
Pulse uno de estos botones para
acceder a la pista anterior/siguiente
de la lista.
Mantenga pulsado uno de los
botones para avanzar o retroceder
rápidamente.
Pulse uno de estos botones para
acceder a la " Carpeta"/ "Artista "/ "
Género "/ "Lista de reproducción "*
anterior/siguiente de la lista.
Toma Auxiliar (AUX)
(según modelo/según equipamiento)
*

S

egún la disponibilidad y el tipo de
dispositivo utilizado. Conecte un dispositivo portátil (reproductor
MP3, etc.) a la toma jack con un cable de audio
(no incluido).
Todo equipamiento adicional conectado al
sistema debe ser conforme a la norma del
producto o la norma IEC 60950 -1.
Pulse varias veces seguidas el
botón SOURCE y seleccione "AUX".
Ajuste en primer lugar el volumen del
dispositivo portátil (nivel alto). Ajuste a
continuación el volumen del sistema de audio.
La visualización y el control de los mandos se
efectúan a través del dispositivo portátil. No conecte un mismo dispositivo a la
toma auxiliar y a la toma USB al mismo
tiempo.
Sistema de audio Bluetooth®

2
Primeros pasos
Con el motor en marcha, una
pulsación permite cortar el sonido.
Con el contacto quitado, una
pulsación pone el sistema en
marcha.
Aumente o reduzca el volumen con la rueda
o los botones "más" o "menos" (según
equipamiento).
Utilice los botones a cada lado de la pantalla
táctil para acceder a los menús y, una vez
dentro del menú, utilice los botones que
aparecen en la pantalla táctil.
Dependiendo del modelo, use los botones
"Fuente" o "Menú" del lado izquierdo de la
pantalla táctil para acceder a los menús, y a
continuación pulse los botones virtuales de la
pantalla táctil.
Se puede acceder al menú en cualquier
momento pulsando brevemente la pantalla con
tres dedos.
Todas las zonas táctiles de la pantalla son de
color blanco.
En las páginas en las que hay varias pestañas
en la parte inferior de la pantalla, se puede
cambiar entre las páginas o bien pulsando la
pestaña de la página que desee, o deslizando
las páginas hacia la izquierda o la derecha con
un solo dedo.
Pulse en la zona en gris para volver al nivel
anterior o para confirmar. La pantalla táctil es de tipo "capacitiva".
Para limpiar la pantalla, se recomienda
utilizar un trapo suave no abrasivo
(gamuza de gafas) sin producto adicional.
No utilice objetos puntiagudos en la
pantalla.
No toque la pantalla con las manos
mojadas.
Cierta información aparece indicada
permanentemente en la banda superior de la
pantalla táctil:
-

R
ecordatorio de la información del aire
acondicionado (según versión) y acceso
directo al menú correspondiente.
-

R
ecordatorio de la información de radio
multimedia activa y del menú del teléfono.
-

R
ecordatorio de la información de
privacidad.
-

A
cceso a los Ajustes de la pantalla táctil y
del cuadro de instrumentos digital. Selección de la fuente de audio (según
equipamiento):
-
E misoras de FM/DAB/AM (según
equipamiento).
-

T
eléfono conectado por Bluetooth y difusión
multimedia Bluetooth (streaming).
-
Lla

ve USB.
-

R
eproductor multimedia conectado
mediante la toma auxiliar (según
equipamiento).
-

R
eproductor de CD (según equipamiento).
En el menú "Ajustes" se puede crear un
per fil relativo a una sola persona o a un
grupo de personas que tengan puntos
comunes, con la posibilidad de configurar
una multitud de ajustes (presintonías
de radio, ajustes audio, ambientes...);
la aplicación de los ajustes se realiza
automáticamente.
Pulse la flecha atrás para volver al nivel
anterior o para confirmar.
PEUGEOT Connect Radio

3
En caso de calor intenso, el volumen se
puede limitar para proteger el sistema.
Este puede pasar al modo de espera
(apagado completo de la pantalla y corte
del sonido) durante un tiempo mínimo de
5

minutos.
La vuelta a la situación inicial se realiza
cuando baja la temperatura en el
habitáculo.
Mandos en el volante
Mandos en el volante –
Tipo 1
Radio:
Selección de la emisora
memorizada inferior/superior.
Selección del elemento anterior/
siguiente de un menú o de una lista.
Multimedia:
Selección de la pista anterior/
siguiente.
Selección del elemento anterior/
siguiente de un menú o de una lista. Radio:
Pulsación breve: indicación de la
lista de emisoras.
Pulsación prolongada: actualización
de la lista.
Multimedia:
Pulsación breve: indicación de la
lista de carpetas.
Pulsación prolongada: indicación de
los tipos de clasificación posibles.
Pulsación breve: cambio de la
fuente de audio (radio, USB, AUX (si
el dispositivo está conectado); CD;
Streaming).
Confirmación de una selección.
Aumento del volumen.
Disminución del volumen.
Silenciar/restablecer el sonido
mediante la pulsación simultánea
de los botones de aumento y
disminución del volumen.
Mandos en el volante –
Tipo 2
Comandos de voz
:
Este mando se encuentra en el
volante o en el extremo del mando
de las luces (según equipamiento).
Pulsación corta, comandos de
voz del smartphone a través del
sistema.
Aumentar el volumen.
Silenciar/restablecer el sonido
(según equipamiento).
O
Silenciar pulsando simultáneamente
los botones de aumento y
disminución del volumen (según
equipamiento).
Restablecer el sonido mediante la
pulsación de uno de los dos botones
de volumen.
Disminución del volumen.
Multimedia (pulsación breve):
cambiar de fuente multimedia.
.
PEUGEOT Connect Radio

8

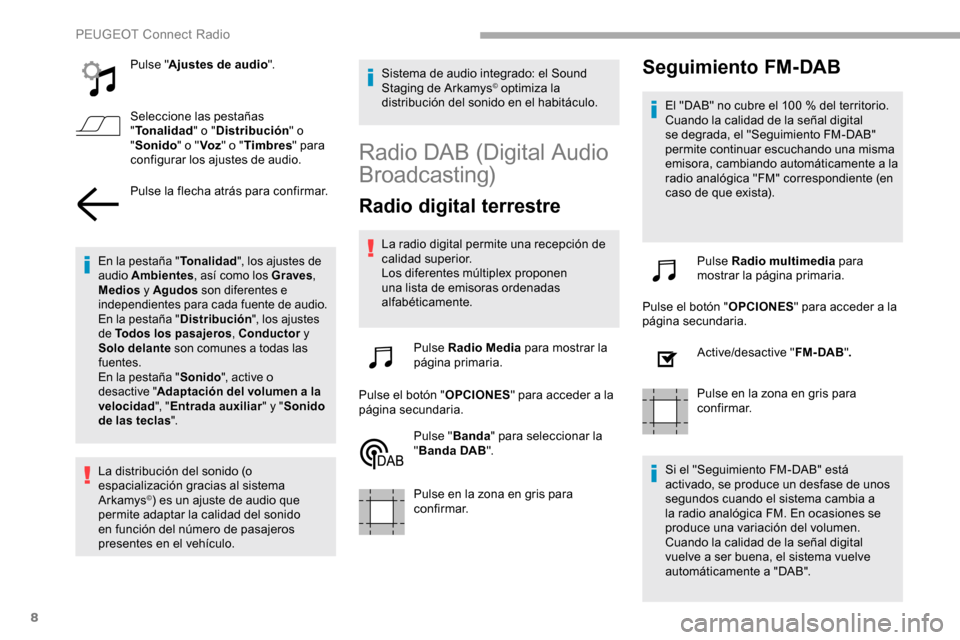

Pulse "Ajustes de audio ".
Seleccione las pestañas
" Tonalidad " o "Distribución " o
" Sonido " o "Voz" o " Timbres " para
configurar los ajustes de audio.
Pulse la flecha atrás para confirmar.
En la pestaña " Tonalidad", los ajustes de
audio Ambientes , así como los Graves ,
Medios y Agudos son diferentes e
independientes para cada fuente de audio.
En la pestaña " Distribución", los ajustes
de Todos los pasajeros , Conductor y
Solo delante son comunes a todas las
fuentes.
En la pestaña " Sonido", active o
desactive " Adaptación del volumen a la
velocidad ", "Entrada auxiliar " y "Sonido
de las teclas ".
La distribución del sonido (o
espacialización gracias al sistema
Arkamys
©) es un ajuste de audio que
permite adaptar la calidad del sonido
en función del número de pasajeros
presentes en el vehículo. Sistema de audio integrado: el Sound
Staging de Arkamys
© optimiza la
distribución del sonido en el habitáculo.
Radio DAB (Digital Audio
Broadcasting)
Radio digital terrestre
La radio digital permite una recepción de
calidad superior.
Los diferentes múltiplex proponen
una lista de emisoras ordenadas
alfabéticamente.
Pulse Radio Media para mostrar la
página primaria.
Pulse el botón " OPCIONES" para acceder a la
página secundaria.
Pulse "Banda" para seleccionar la
" Banda DAB ".
Pulse en la zona en gris para
confirmar.
Seguimiento FM-DAB
El "DAB" no cubre el 100 % del territorio.
C uando la calidad de la señal digital
se degrada, el "Seguimiento FM-DAB"
permite continuar escuchando una misma
emisora, cambiando automáticamente a la
radio analógica "FM" correspondiente (en
caso de que exista).
Pulse Radio multimedia para
mostrar la página primaria.
Pulse el botón " OPCIONES" para acceder a la
página secundaria.
Active/desactive " FM- DAB".
Pulse en la zona en gris para
confirmar.
Si el "Seguimiento FM-DAB" está
activado, se produce un desfase de unos
segundos cuando el sistema cambia a
la radio analógica FM. En ocasiones se
produce una variación del volumen.
Cuando la calidad de la señal digital
vuelve a ser buena, el sistema vuelve
automáticamente a "DAB".
PEUGEOT Connect Radio
