2019 OPEL ZAFIRA C ESP

252Braukšana un ekspluatācijaUzmanību
Ja degviela ir izlijusi uzautomašīnas, nekavējoties to
noslaukiet.
Lai aizvērtu, pagrieziet degvielas
tvertnes ielietnes vāciņu
pulksteņrādītāju kustības virzienā,
līdz atskan klikšķis.
Aizveriet durtiņas un ļaujiet tām
nofiksēties.
Automašīnas ar nepareizas degvielas uzpildes bloķētāju
9 Brīdinājums
Automašīnai ar nepareizas
degvielas uzpildes bloķētāju
nemēģiniet manuāli atvērt
degvielas tvertnes ielietnes
aizvaru.
Neievērojot šo norādījumu, var
iespiest pirkstus.
Automašīnas ar selektīvās
katalītiskās redukcijas sistēmu ir
aprīkotas ar nepareizas degvielas
uzpildes bloķētāju.
Nepareizas degvielas uzpildes
bloķētājs nodrošina, ka degvielas
tvertnes ielietnes aizvaru var atvērt tikai ar dīzeļdegvielas uzpildes pistoli
vai ārkārtas uzpildes piltuvi.
Lēnām pagrieziet degvielas tvertnes
ielietnes vāciņu pretēji
pulksteņrādītāju kustības virzienam.
Vāciņu var piestiprināt pie skavas,
kas atrodas degvielas tvertnes
ielietnes durtiņu iekšpusē.
Novietojiet pistoli taisni pret degvielas tvertnes ielietni un viegli piespiediet,lai to ievietotu.
Ārkārtas situācijā uzpildiet ar kannu.
Lai atvērtu degvielas ielietnes vāciņu,
ir jāizmanto piltuve.
Piltuve atrodas bagāžas nodalījuma
labajā pusē esošajā glabāšanas nodalījumā.
Novietojiet piltuvi taisni pret degvielas tvertnes ielietni un viegli piespiediet,lai to ievietotu.
Izmantojiet piltuvi, lai dīzeļdegvielu
iepildītu degvielas tvertnes ielietnē.

254Braukšana un ekspluatācijaPiepumpējiet riepas līdz tādam
spiedienam, kas norādīts pilnībā
piekrautai automašīnai 3 321.
Piekabes vilkšana
Vilces masa Piekabes vilces masa ir no
automašīnas un motora atkarīga
maksimālā vērtība, kuru nedrīkst
pārsniegt. Piekabes faktiskā vilces
masa ir starpība starp piekabes
faktisko pilno masu un faktisko
vertikālo slodzi uz sakabes punktu,
kad piekabe ir pievienota.
Maksimāli pieļaujamās piekabes
vilces masas vērtības ir norādītas
automašīnas dokumentos. Parasti
tās attiecas uz braukšanu pa ceļiem,
kuru kāpums nepārsniedz 12%.
Pieļaujamā piekabes slodze ir spēkā līdz norādītajam slīpumam un jūras
līmenī. Tā kā, palielinoties
augstumam un gaisam kļūstot
retākam, samazinās motora jauda un
attiecīgi arī vilktspēja, uz katriem
1000 metriem virs jūras līmeņa
maksimāli pieļaujamā vilcēja un
piekabes sastāva pilnā masasamazinās par 10%. Vilcēja un
piekabes kombinācijas pilnā masa nav jāsamazina, braucot pa ceļiem ar
nelielu kāpumu (mazāku par 8%,
piemēram, braucot pa šoseju).
Maksimāli pieļaujamo vilcēja un
piekabes savienojuma pilno masu
nedrīkst pārsniegt. Šī masas vērtība ir norādīta uz indentifikācijas plāksnītes
3 311.
Vertikālā slodze uz sakabes
punktu
Vertikālā slodze uz sakabes punktu ir slodze, ko piekabe rada uz sakabes
ierīces lodgalvu. To ir iespējams
mainīt, mainot kravas izvietojumu
piekabē.
Maksimāli pieļaujamā vertikālā
slodze uz sakabes punktu (75 kg) ir
norādīta sakabes ierīces
identifikācijas plāksnītē un
automašīnas dokumentos.
Piezīme
Dzinēji D16DTH, D16DTJ, D20DTH
un D20DTJ: Atkarībā no aprīkojuma
maksimālā pieļaujamā vertikālā
slodze uz sakabes punktu var būt
75 kg vai 60 kg.Vienmēr centieties pietuvināt
vertikālo slodzi uz sakabes punktu maksimāli pieļaujamajai, jo īpaši,
velkot smagas piekabes. Vertikālā
slodze uz sakabes punktu nekad
nedrīkst būt mazāka par 25 kg.
Slodze uz aizmugurējo asi Kad piekabe ir pievienota un velkošā
automašīna pilnībā piekrauta,
pieļaujamo slodzi uz aizmugurējo asi
(skatīt identifikācijas plāksnīti vai
automašīnas dokumentus) drīkst
pārsniegt par 60 kg un automašīnas
pilnās masas vērtību par drīkst
pārsniegt par 60 kg. Ja pieļaujamā
slodze uz aizmugurējo asi ir
pārsniegta, nedrīkst braukt ātrāk par
100 km/h.
Sakabes ierīceUzmanību
Braucot bez piekabes, noņemiet
sakabes ierīces lodgalvas stieni.

256Braukšana un ekspluatācija
● Pavelciet pagriežamo rokturi uzāru un pagrieziet to līdz galam
pulksteņrādītāju kustības
virzienā.
Sakabes āķa nostiprināšana
Ievietojiet nospriegoto sakabes āķi
atverē un stingri piespiediet uz augšu,
līdz tas ar dzirdamu troksni
nofiksējas.
Pagriežamais rokturis atlec atpakaļ
sākotnējā stāvoklī, bez atstarpes
balstoties pret sakabes āķi.
9 Brīdinājums
Uzstādīšanas laikā
nepieskarieties pagriežamajam
rokturim.
Aizslēdziet sakabes lodgalvas stieni,
pagriežot atslēgu stāvoklī e. Izņemiet
atslēgu un aizveriet aizsargvāciņu.
Drošības troses stiprināšanas cilpa
Piestipriniet cilpai drošības trosi.
Pārbaudiet, vai sakabes lodgalvas
stienis ir uzstādīts pareizi
● Zaļajai atzīmei uz pagriežamā roktura jābūt vērstai uz leju un
jāatrodas pretī zaļajai atzīmei uz
sakabes lodgalvas stieņa.
● Starp pagriežamo rokturi un sakabes lodgalvas stieni nedrīkstbūt nekāda atstarpe.

Braukšana un ekspluatācija257● Sakabes lodgalvas stienim jābūtstingri nostiprinātam atverē.
● Sakabes lodgalvas stienim jābūt saslēgtam un atslēgai izņemtaino slēdzenes.9 Brīdinājums
Piekabi drīkst vilkt tikai tad, ja
sakabes lodgalvas stienis ir
uzstādīts pareizi. Ja jums
neizdodas pareizi nostiprināt
sakabes lodgalvas stieni,
meklējiet palīdzību autoservisā.
Sakabes lodgalvas stieņa
noņemšana
Atveriet aizsargvāciņu, ievietojiet
slēdzenē atslēgu un pagrieziet to
stāvoklī c, lai atslēgtu sakabes
lodgalvas stieni.
Pavelciet pagriežamo rokturi uz āru un pagrieziet to līdz galam
pulksteņrādītāju kustības virzienā.
Izvelciet sakabes lodgalvas stieni no
stiprināšanas atveres, velkot uz leju.
Iespraudiet stiprināšanas atverē
aizbāzni. Uzlokiet uz augšu
kontaktligzdu.
Piekabes stabilitātes
kontroles sistēma
Ja sistēma konstatē nelīdzenu
piekabes gaitu, tā samazina motora
jaudu un automašīnas-piekabes
savienojuma riteņi tiek selektīvi
piebremzēti, līdz gaita izlīdzinās.
Kamēr sistēma darbojas, pēc
iespējas mazāk kustiniet stūres ratu.
Piekabes stabilitātes kontroles
sistēma (TSA) ir elektroniskās
stabilitātes kontroles sistēmas
funkcija 3 218.

Automašīnas kopšana2619Bīstami
Aizdedzes sistēmā tiek izmantota
strāva ar ļoti augstu spriegumu.
Nepieskarieties.
Dzinēja pārsegs
Atvēršana
Pavelciet atbloķēšanas sviru un
atgrieziet to atpakaļ izejas stāvoklī.
Sāniski pārvietojiet drošības fiksatoru
uz kreiso automašīnas pusi un
atveriet dzinēja pārsegu.
Dzinēja pārsegu atvērtā stāvoklī notur
pacelšanas mehānisms.
Ja dzinēja pārsegs tiek atvērts
funkcijas Autostop darbības laikā,
drošības apsvērumu dēļ motors tiek
automātiski iedarbināts vēlreiz.
Aizvēršana Pirms motora pārsega aizvēršanasiespiediet balststieni atpakaļ tā
turētājā.
Nolaidiet dzinēja pārsegu un ļaujiet
tam no neliela augstuma (20–25 cm)
krist, lai nofiksētos. Pārbaudiet, vai
motora pārsegs ir aizcirties kārtīgi.Uzmanību
Nespiediet dzinēja pārsegu fiksatorā, lai neieliektu pārsegu.
Dzinēja eļļa
Regulāri pārbaudiet motoreļļas līmeni
arī manuāli, lai izvairītos no
iespējamiem motora bojājumiem.
Noteikti izmantojiet eļļu ar pareizo
specifikāciju.
Ieteicamie šķidrumi un smērvielas
3 308.
Maksimālais dzinēja eļļas patēriņš ir
0,6 l uz 1000 km.
Pārbaudiet līmeni, kad automašīna
atrodas uz horizontālas virsmas.
Motoram jābūt uzsilušam līdz darba
temperatūrai un vismaz piecas
minūtes jāpastāv izslēgtam.

264Automašīnas kopšanaStūres pastiprinātājašķidrumsUzmanību
Arī pavisam neliels piesārņojuma
daudzums var izraisīt stūrēšanas
sistēmas bojājumus un darbības
traucējumus. Neļaujiet netīrumiem
iekļūt tvertnes vāciņa/mērstieņa
daļā ar šķidrumu vai iekļūt tvertnē.
Parasti stūres pastiprinātāja šķidrums nav jāpārbauda. Ja braukšanas laikā
ir dzirdams neparasts troksnis vai ja
stūres pastiprinātāja darbība ir
aizdomīga, lūdziet palīdzību
autoservisā.
Stiklu skalošanas šķidrums
Uzpildiet ar tīru ūdeni, kas sajaukts arpiemērotu daudzumu apstiprināta
stiklu mazgāšanas šķidruma, kas
satur antifrīzu.
Uzmanību
Tikai mazgāšanas šķidrums ar
pietiekamu antifrīza koncentrāciju
nodrošina aizsardzību zemās
temperatūrās vai pēkšņa
temperatūras krituma gadījumā.
Bremzes
Ja ir sasniegts bremžu uzliku
minimālais biezums, bremzēšanas
laikā atskan kaucoša skaņa.
Ir iespējams turpināt braukt, taču
nomainiet bremžu uzlikas, cik drīz
vien iespējams.
Dažu pirmo braucienu laikā pēc jaunu
bremžu uzliku uzstādīšanas
izvairieties no nevajadzīgi straujas bremzēšanas.

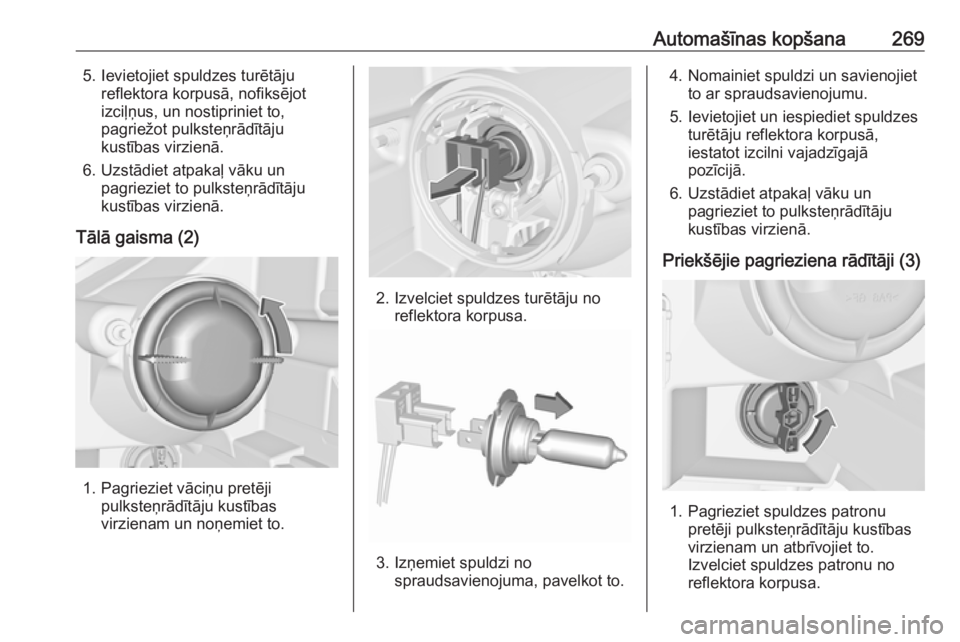

Automašīnas kopšana2695. Ievietojiet spuldzes turētājureflektora korpusā, nofiksējot
izciļņus, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Tālā gaisma (2)
1. Pagrieziet vāciņu pretēji pulksteņrādītāju kustībasvirzienam un noņemiet to.
2. Izvelciet spuldzes turētāju no reflektora korpusa.
3. Izņemiet spuldzi nospraudsavienojuma, pavelkot to.
4. Nomainiet spuldzi un savienojiet to ar spraudsavienojumu.
5. Ievietojiet un iespiediet spuldzes turētāju reflektora korpusā,
iestatot izcilni vajadzīgajā
pozīcijā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Priekšējie pagrieziena rādītāji (3)
1. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes patronu no
reflektora korpusa.

Automašīnas kopšana2713. Atvienojiet spuldzes patronu nospraudsavienojuma, piespiežot
fiksatora mēlīti.
4. Izņemiet un nomainiet spuldzes patronu ar spuldzi un piestipriniet
spraudsavienojumam.
5. Ievietojiet spuldzes patronu reflektora korpusā, pagrieziet to
pulksteņrādītāju kustības virzienā
un nofiksējiet.
6. Nostipriniet pārsegu ar skrūvēm.
Gabarītlukturi
1. Atlokiet skrūvējamo vāciņu uz āru.
2. Izskrūvējiet skrūves, kas iratzīmētas ar bultiņām.
3. Uzmanīgi velkot luktura korpusu,atvienojiet to no fiksējošajām
tapām un noņemiet to.
4. Atvienojiet spraudsavienojumu no
luktura mezgla.
5. Izņemiet un nomainiet spuldzi, pagriežot spuldzes patronu.
Pagrieziena rādītāja spuldze ( 1)
Aizmugurējie lukturi ( 2)
Bremzēšanas signālgaismas
spuldze ( 3)
