32Kluczyki, drzwi i szybyAutomatycznie
przyciemniane
Podczas jazdy po zmroku
automatycznie zmniejszane jest
natężenie odbijanego przez lusterko światła pochodzącego z reflektorów
pojazdów jadących z tyłu.
Szyby
Szyba przednia Szyba przednia odbijająca ciepło
Szyba przednia odbijająca ciepło ma
powłokę, która odbija
promieniowanie słoneczne. Może
także dochodzić do odbijania
sygnałów transmisji danych, np. ze
stacji naliczania opłat drogowych.
Zaznaczone miejsca na szybie
przedniej nie są pokryte powłoką.
Urządzenia służące do elektronicznej rejestracji danych oraz uiszczania
opłat trzeba mocować w tych
miejscach. W przeciwnym razie może
dojść do nieprawidłowej rejestracji
danych.
Naklejki na szybie przedniej
Na szybie przedniej w okolicy lusterka
wewnętrznego nie wolno mocować
naklejek, np. winiet autostradowych
itp. W przeciwnym razie może dojść
do ograniczenia zasięgu wykrywania
czujnika i pola widzenia kamery
zamontowanej w obudowie lusterka.
Wymiana szyby przedniejPrzestroga
Jeśli pojazd jest wyposażony w
czujnik kamery przedniej
połączony z systemami
wspomagania kierowcy, bardzo
ważne jest, aby wymiana szyby
przedniej została
przeprowadzona ściśle według
specyfikacji firmy Opel. W
przeciwnym razie systemy te
mogą nie działać prawidłowo oraz istnieje ryzyko, że zadziałają w

40Fotele, elementy bezpieczeństwaFotele przednie
Pozycja fotela9 Ostrzeżenie
Przed wyruszeniem w drogę
należy odpowiednio wyregulować
fotele.
9 Ostrzeżenie
Nigdy nie regulować foteli
podczas jazdy, ponieważ mogą
się one wtedy przesuwać w
niekontrolowany sposób.
9 Niebezpieczeństwo
Aby możliwe było bezpieczne
napełnienie poduszki powietrznej, kierowca siedzący w fotelu nie
powinien zbliżać się do kierownicy na odległość mniejszą niż 25 cm.
9 Ostrzeżenie
Nie przechowywać żadnych
przedmiotów pod fotelami.
● Usiąść w fotelu w taki sposób, aby plecy były podparte na całej
swojej długości. Przesunąć fotel kierowcy do przodu lub do tyłu
tak, aby przy wciskaniu pedałów
nogi było lekko ugięte w
kolanach. Przedni fotel pasażera
należy odsunąć możliwie
najdalej do tyłu.
● Wyregulować wysokość siedziska fotela w taki sposób,
aby zapewnić sobie jak
największe pole widzenia i aby móc swobodnie ogarnąć
wzrokiem wszystkie wskaźniki i
lampki kontrolne. Odległość
pomiędzy głową a podsufitką
powinna wynosić co najmniej
około 15 cm. Uda powinny
swobodnie spoczywać na
siedzisku (nie mogą być w nie
wciśnięte).
● Usiąść w fotelu w taki sposób, aby plecy były podparte na całej
swojej powierzchni. Ustawić
oparcie fotela w taki sposób, aby po umieszczeniu rąk na
kierownicy ramiona były lekko
ugięte w łokciach. Podczas
obracania koła kierownicy barki
powinny stykać się z oparciem
fotela. Oparcia nie należy
odchylać zanadto do tyłu.
Maksymalny zalecany kąt
nachylenia oparcia wynosi ok.
25°.
● Wyregulować położenie fotela i kierownicy tak, aby nadgarstki
spoczywały na szczycie
kierownicy przy całkowicie

Fotele, elementy bezpieczeństwa49krawędziach. Ponadto nie wolno
dopuścić do zanieczyszczenia
mechanizmów zwijających.
Lampka kontrolna pasa
bezpieczeństwa
Każdy fotel jest wyposażony w
czujnik zapięcia pasa
bezpieczeństwa, który sygnalizuje
stan pasów przednich foteli za
pomocą lampki kontrolnej X na
obrotomierzu 3 101 i pasów tylnych
foteli za pomocą symboli X lub > na
wyświetlaczu informacyjnym kierowcy 3 109.
Ograniczniki siły napięcia pasów
bezpieczeństwa
W razie kolizji nacisk pasów
bezpieczeństwa foteli przednich na
ciało jest zmniejszany dzięki
kontrolowanemu rozwinięciu pasów
w odpowiednim momencie.
Napinacze pasów
W razie zderzenia czołowego lub przy
uderzeniu w tył samochodu z
określoną siłą, pasy bezpieczeństwa
przednich foteli są napinane.9 Ostrzeżenie
Nieprawidłowe obchodzenie się z
pasami bezpieczeństwa (np.
demontaż lub montaż pasów)
może spowodować wyzwolenie
napinaczy.
Uaktywnienie napinaczy pasów
bezpieczeństwa jest sygnalizowane
ciągłym świeceniem się lampki
kontrolnej v 3 101.
Uaktywnione napinacze należy
wymienić w warsztacie. Napinacze
pasów bezpieczeństwa mogą zostać
użyte tylko raz.
Uwaga
W pobliżu napinaczy pasów
bezpieczeństwa nie wolno
montować ani umieszczać
jakichkolwiek akcesoriów czy
przedmiotów, mogących zakłócić
pracę napinaczy. Zabronione jest
także dokonywanie jakichkolwiek
modyfikacji napinaczy, ponieważ
wiąże się to z ryzykiem
unieważnienia homologacji typu pojazdu.
Trzypunktowe pasy
bezpieczeństwa
Zapinanie
Wysunąć pas ze zwijacza,
poprowadzić go przy ciele w taki
sposób, aby nie był skręcony, a
następnie zatrzasnąć klamrę w
zamku. Podczas jazdy należy
regularnie napinać część biodrową
pasa, ciągnąc za jego odcinek
barkowy.

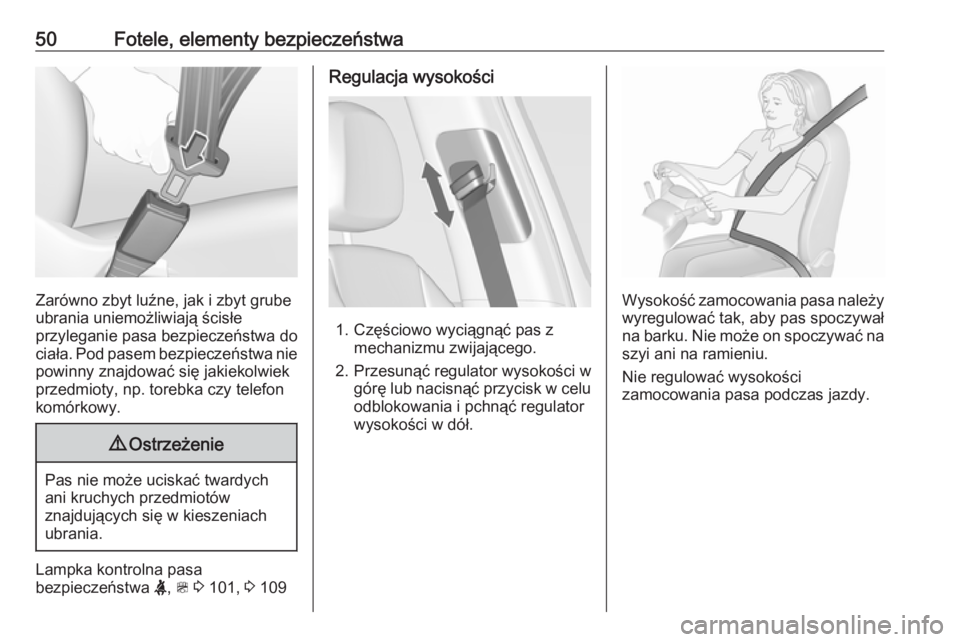

50Fotele, elementy bezpieczeństwa
Zarówno zbyt luźne, jak i zbyt grube
ubrania uniemożliwiają ścisłe
przyleganie pasa bezpieczeństwa do
ciała. Pod pasem bezpieczeństwa nie
powinny znajdować się jakiekolwiek
przedmioty, np. torebka czy telefon
komórkowy.
9 Ostrzeżenie
Pas nie może uciskać twardych
ani kruchych przedmiotów
znajdujących się w kieszeniach
ubrania.
Lampka kontrolna pasa
bezpieczeństwa X, > 3 101, 3 109
Regulacja wysokości
1. Częściowo wyciągnąć pas z
mechanizmu zwijającego.
2. Przesunąć regulator wysokości w górę lub nacisnąć przycisk w celuodblokowania i pchnąć regulator
wysokości w dół.
Wysokość zamocowania pasa należy
wyregulować tak, aby pas spoczywał
na barku. Nie może on spoczywać na szyi ani na ramieniu.
Nie regulować wysokości
zamocowania pasa podczas jazdy.

Fotele, elementy bezpieczeństwa51Odpinanie
W celu odpięcia pasa nacisnąć
czerwony przycisk na zamku pasa.
Środkowy pas bezpieczeństwa w
drugim rzędzie foteli
Środkowy fotel wyposażony jest w
specjalne trzypunktowe pasy
bezpieczeństwa.
Pociągnąć sprzączki wraz z pasem z uchwytu w dachu.
Wyjąć dolną sprzączkę z uchwytu i
zatrzasnąć ją w lewym zamku ( 1)
środkowego fotela. Poprowadzić
górną sprzączkę z pasem przez
biodra i bark (nie skręcać) i
zatrzasnąć w prawym zamku ( 2)
środkowego fotela.
W celu odpięcia pasa najpierw
wcisnąć przycisk na prawym
zaczepie ( 2) i wyjąć górną sprzączkę.
Następnie nacisnąć przycisk na
lewym zamku ( 1) i wyjąć dolną
sprzączkę. Pas bezpieczeństwa jest
zwijany automatycznie.Umieścić górną sprzączkę w
uchwycie. Złączone ze sobą
sprzączki umieścić przy pasie.

Fotele, elementy bezpieczeństwa53Poduszki powietrzne
Układ poduszek powietrznych składa się z kilku odrębnych układów, w
zależności od wyposażenia.
Poduszki wypełniają się gazem w ciągu kilku milisekund. Bardzo
szybko następuje też ich opróżnienie,
wskutek czego w trakcie kolizji trudno
zauważyć moment, w którym są
wypełnione.9 Ostrzeżenie
Układ poduszek powietrznych
uruchamia się bardzo gwałtownie, w wyniku eksplozji; naprawy
muszą być przeprowadzone
wyłącznie przez
wykwalifikowanych pracowników.
9 Ostrzeżenie
Montaż wyposażenia
dodatkowego zmieniającego
ramę, zderzaki, wysokość pojazdu lub płat poszycia przedniej lub
bocznej części nadwozia może
spowodować nieprawidłowe
działanie systemu poduszek
powietrznych. Na działanie
systemu poduszek powietrznych
może mieć również negatywny
wpływ zmiana dowolnych
elementów przednich foteli,
pasów bezpieczeństwa, modułu sterowania i diagnostyki systemu
poduszek powietrznych,
kierownicy, zestawu wskaźników,
wewnętrznych uszczelek drzwi
włącznie z uszczelkami
głośników, jakichkolwiek modułów poduszek powietrznych,
podsufitki lub wykończenia
słupków, przednich czujników,
czujników zderzenia bocznego lub okablowania poduszek
powietrznych.
Uwaga
Elektroniczne moduły sterujące
poduszek powietrznych i napinaczy
pasów bezpieczeństwa znajdują się
wewnątrz konsoli środkowej.
Dlatego w pobliżu tej konsoli nie
wolno umieszczać jakichkolwiek
przedmiotów wytwarzających pole magnetyczne.
Na osłonach poduszek
powietrznych nie wolno umieszczać
jakichkolwiek naklejek ani zasłaniać ich żadnymi przedmiotami.
Uszkodzone osłony należy
wymienić w warsztacie.
Każda poduszka powietrzna działa
tylko raz. Poduszki, które zadziałały,
należy niezwłocznie wymienić w
warsztacie. Ponadto konieczna
może być wymiana kierownicy,
deski rozdzielczej, elementów jej
poszycia, uszczelek drzwiowych, klamek i foteli.
Zabronione jest dokonywanie
jakichkolwiek modyfikacji układów
poduszek powietrznych, ponieważ
wiąże się to z ryzykiem
unieważnienia homologacji typu
pojazdu.
Lampka kontrolna v poduszek
powietrznych 3 101.
Foteliki dziecięce na przednim
fotelu pasażera z poduszką
powietrzną
Ostrzeżenie zgodne z normą
ECE R94.02:

Fotele, elementy bezpieczeństwa63Miejsca mocowania fotelików dziecięcych
Dopuszczalne opcje mocowania fotelika dziecięcego za pomocą trzypunktowego pasa bezpieczeństwa
Kategoria wagowa
Przedni fotel pasażera
Fotele skrajne w
drugim rzędzieFotel środkowy
w drugim
rzędzieFotele w trzecim
rzędzie
poduszki
powietrzne
włączonepoduszki
powietrzne
wyłączoneGrupa 0: do 10 kgXU 1,2U/L 3XU/L3Grupa 0+: do 13 kgXU1,2U/L 3XU/L 3Grupa I: od 9 do 18 kgXU1,2U/L 3,4XU/L 3,4Grupa II: od 15 do 25 kgXXU/L3,4XU/L 3,4Grupa III: od 22 do 36 kgXXU/L3,4XU/L 3,4U:bez ograniczeń w połączeniu z trzypunktowym pasem bezpieczeństwaL:dopuszczalne w przypadku określonych fotelików dziecięcych z kategorii „dla określonego pojazdu” (specific-vehicle),
„ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy musi być dopuszczony do stosowania w określonym typie pojazdu (patrz lista typów pojazdów dla fotelika dziecięcego)X:brak dopuszczalnych fotelików dziecięcych dla tej kategorii wagowej1:przesunąć fotel do przodu tak bardzo, jak to konieczne i ustawić jego oparcie na tyle blisko położenia pionowego, by
pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku przodowi pojazdu2:ustawić siedzisko fotela tak wysoko, jak to konieczne i ustawić oparcie na tyle blisko położenia pionowego, by
zapewnić odpowiednie napięcie pasa po stronie zamka3:przesunąć fotel przedni znajdujący się przed fotelikiem dziecięcym do przodu tak bardzo, jak to konieczne4:wyregulować w niezbędnym stopniu odpowiedni zagłówek lub w razie potrzeby wymontować

Fotele, elementy bezpieczeństwa651:przesunąć fotel do przodu tak bardzo, jak to konieczne i ustawić jego oparcie na tyle blisko położenia pionowego,by pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku przodowi pojazdu2:ustawić siedzisko fotela tak wysoko, jak to konieczne i ustawić oparcie na tyle blisko położenia pionowego, by
zapewnić odpowiednie napięcie pasa po stronie zamka3:przesunąć fotel przedni znajdujący się przed fotelikiem dziecięcym do przodu tak bardzo, jak to konieczne4:wyregulować w niezbędnym stopniu odpowiedni zagłówek lub w razie potrzeby wymontowaćA - ISO//F3:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu od 9 do 18 kg.B - ISO//F2:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kg.B1 - ISO//F2X:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kg.C - ISO//R3:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kg.D - ISO//R2:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kg.E - ISO//R1:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla małych dzieci o wadze do 13 kg.
Dozwolone warianty mocowania fotelików dziecięcych i-Size w zaczepach ISOFIX
Przedni fotel pasażera
Fotele skrajne w
drugim rzędzieFotel środkowy w
drugim rzędzieFotele w trzecim
rzędzie
poduszki powietrzne
włączonepoduszki powietrzne
wyłączoneFoteliki
dziecięce i-
SizeXXi - UXXi - U:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych i-Size mocowanych przodem i tyłem do kierunku
jazdyX:miejsce nieodpowiednie do mocowania uniwersalnych fotelików dziecięcych i-Size
