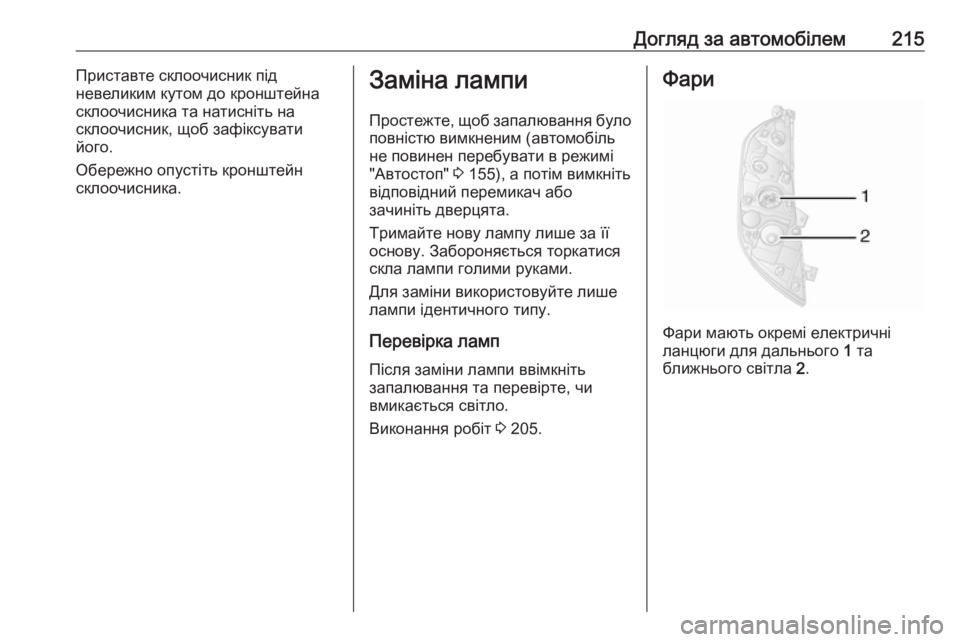

Догляд за автомобілем215Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.Заміна лампи
Простежте, щоб запалювання було повністю вимкненим (автомобіль
не повинен перебувати в режимі
"Автостоп" 3 155), а потім вимкніть
відповідний перемикач або
зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Перевірка ламп Після заміни лампи ввімкніть
запалювання та перевірте, чи
вмикається світло.
Виконання робіт 3 205.Фари
Фари мають окремі електричні
ланцюги для дальнього 1 та
ближнього світла 2.

216Догляд за автомобілемДальнє світло
1. Зніміть захисну кришку фари.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Зніміть пружинний фіксатор і вийміть патрон лампи з корпусу
рефлектора.
4. Від’єднайте лампу від тримача, встановіть нову лампу.
5. Вставте тримач лампи в корпус рефлектора.
6. Зафіксуйте пружинним фіксатором і приєднайте роз’єм
електропроводки до патрона
лампи.
7. Установіть захисну кришку фари.
Ближнє світло
1. Зніміть захисну кришку фари.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Крутіть патрон проти годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача,встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.

Догляд за автомобілем2177. Приєднайте з’єднувальнийзатискач до тримача лампи.
8. Установіть захисну кришку фари.
Бокові ліхтарі
1. Зніміть захисну кришку.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Крутіть патрон проти годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача,встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Приєднайте з’єднувальний затискач до тримача лампи.
8. Установіть захисну кришку.
Віражна фара
Фари мають окремі ланцюги
живлення для дальнього світла 1 та
ближнього світла 2. Віражна фара
3 розміщена між передніми
фарами.
1. Зніміть захисну кришку.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Крутіть патрон проти годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.

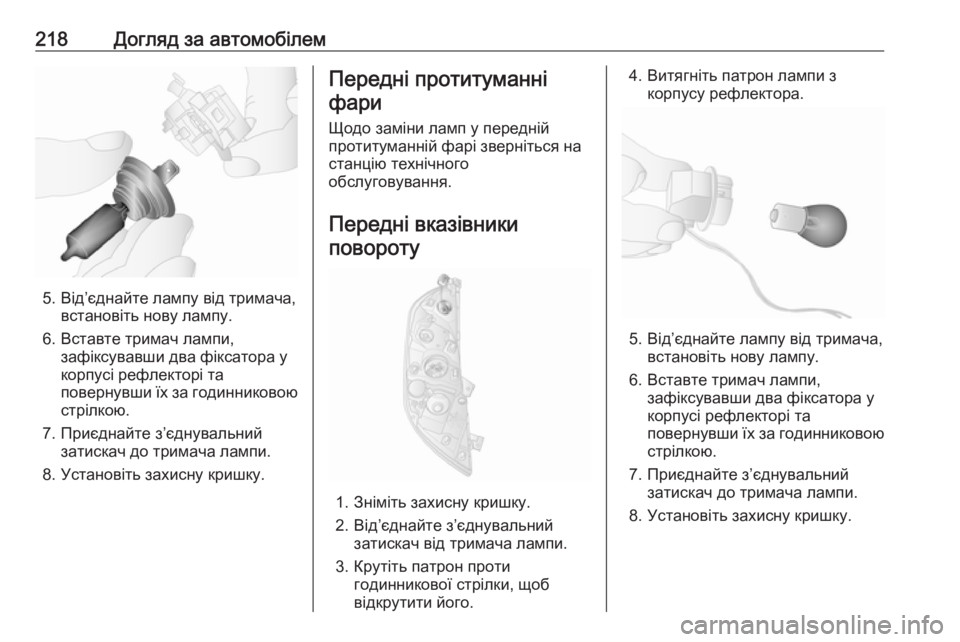

218Догляд за автомобілем
5. Від’єднайте лампу від тримача,встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Приєднайте з’єднувальний затискач до тримача лампи.
8. Установіть захисну кришку.
Передні протитуманні
фари
Щодо заміни ламп у передній
протитуманній фарі зверніться на
станцію технічного
обслуговування.
Передні вказівникиповороту
1. Зніміть захисну кришку.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Крутіть патрон проти годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача,встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Приєднайте з’єднувальний затискач до тримача лампи.
8. Установіть захисну кришку.

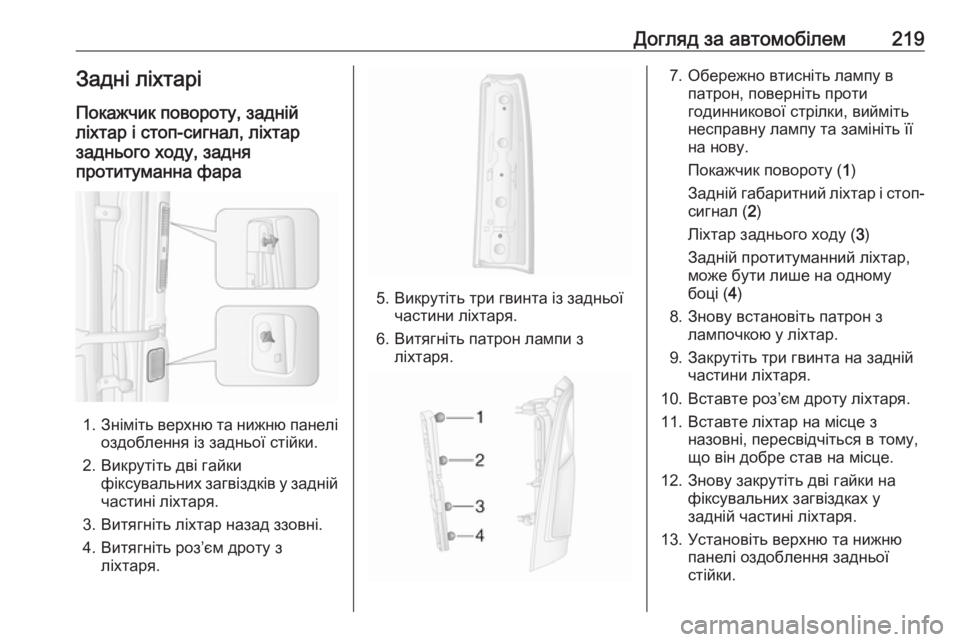

Догляд за автомобілем219Задні ліхтарі
Покажчик повороту, задній
ліхтар і стоп-сигнал, ліхтар
заднього ходу, задня
протитуманна фара
1. Зніміть верхню та нижню панелі
оздоблення із задньої стійки.
2. Викрутіть дві гайки фіксувальних загвіздків у задній
частині ліхтаря.
3. Витягніть ліхтар назад ззовні.
4. Витягніть роз’єм дроту з ліхтаря.
5. Викрутіть три гвинта із задньоїчастини ліхтаря.
6. Витягніть патрон лампи з ліхтаря.
7. Обережно втисніть лампу в патрон, поверніть проти
годинникової стрілки, вийміть
несправну лампу та замініть її
на нову.
Покажчик повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному
боці ( 4)
8. Знову встановіть патрон з лампочкою у ліхтар.
9. Закрутіть три гвинта на задній частини ліхтаря.
10. Вставте роз’єм дроту ліхтаря.
11. Вставте ліхтар на місце з назовні, пересвідчіться в тому,
що він добре став на місце.
12. Знову закрутіть дві гайки на фіксувальних загвіздках у
задній частині ліхтаря.
13. Установіть верхню та нижню панелі оздоблення задньої
стійки.

220Догляд за автомобілемФургон, шасі з кабіноюПокажчик повороту, задній ліхтар і
стоп-сигнал, ліхтар заднього ходу,
задня протитуманна фара
1. Викрутіть чотири гвинти з розсіювача.
2. Зніміть розсіювач з отвору.
3. Обережно втисніть лампу в патрон, поверніть проти
годинникової стрілки, вийміть
несправну лампу та замініть її
на нову.
Покажчик повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному
боці ( 4)
4. Встановіть розсіювач в отвір і закрутіть на місце чотири
гвинти.
Бокові покажчики
повороту
1. Посуньте ліхтар у правий бік та потягніть за лівий бік ліхтаря,
щоб витягти його з отвору.
2. Витягніть роз’єм дроту з ліхтаря.
3. Витягніть патрон лампочки з ліхтаря, повертаючи його на 90°
і замініть лампочку.
4. Установіть патрон з лампочкою у ліхтар.

Догляд за автомобілем2215. Приєднайте роз’єм дроту доліхтаря в зборі.
6. Вставте ліхтар в отвір та посуньте ліворуч, щоб
зафіксувати його.
Покажчики поворотів у
дзеркалах
1. Посуньте нижню частину дзеркала спереду, щоб
дістатися до гвинта.
2. Викрутіть гвинт за допомогою спеціальної викрутки.
3. Витягніть патрон лампи із задньої частини нижнього блоку
дзеркала.
4. Замініть лампочку.
5. Установіть патрон лампи в нижній вузол дзеркала.
6. Знову закрутіть гвинт.
Додатковий стоп-сигнал, встановлений всередині вгорі
1. Зніміть кришку із внутрішнього боку задніх дверцят.
2. Викрутіть гайку фіксуючого загвіздка у задній частині
ліхтаря.
3. Витягніть ліхтар з отвору на зовнішньому боці.
4. Витягніть рознімач дроту з ліхтаря.
5. Витягніть патрон лампочки з ліхтаря і замініть лампочку.
6. Установіть патрон у ліхтар та підключіть рознімач дроту до
ліхтаря.
7. Вставте ліхтар в отвір, пересвідчіться в тому, що він
встав на місце правильно.

222Догляд за автомобілем8. Знову закрутіть гайку нафіксуючий загвіздок у задній
частині ліхтаря.
9. Закрийте кришку на внутрішньому боці задніх
дверцят.
Освітлення номерного знака
1. Від’єднайте весь ліхтар за допомогою пласкої викрутки.
2. Витягніть роз’єм дроту з ліхтаря.
3. Зніміть кришку лінзи та замініть лампочку.
4. Установіть розсіювач іпідключіть роз’єм
електропроводки до ліхтаря в
зборі.
5. Установіть ліхтар у зборі.
Фургон, шасі з кабіною
1. Викрутіть два гвинти з кришки розсіювача.
2. Зніміть кришку лінзи та замініть лампочку.
3. Установіть кришку розсіювача й
закрутіть на місце два гвинти.
Внутрішнє освітлення
Підсвічування салону спереду
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Замініть лампочку.
3. Установіть ліхтар у зборі.
