Conduite et utilisation175Aide au stationnement
L'aide au stationnement facilite les
manœuvres en mesurant la distance
entre le véhicule et les obstacles et en émettant des signaux sonores. C'est
toutefois le conducteur qui reste plei‐
nement responsable de la manœuvre
de stationnement.
Le système se compose de quatre
capteurs de stationnement à ultra‐
sons disposés dans le pare-chocs
arrière. Si le véhicule est équipé d'une
aide au stationnement avant, le
système comporte en plus quatre
autres capteurs de stationnement à
ultrasons dans le pare-chocs avant.
Activation
Après avoir mis le contact, l'aide au
stationnement arrière est activée.
L'aide au stationnement avant peut
aussi être activée à faible vitesse en
appuyant sur r.
Une LED allumée dans le bouton de l'aide au stationnement indique que le système est prêt à fonctionner.
Un obstacle est signalé par un signal
sonore. L'intervalle entre les signaux
sonores se réduit au fur et à mesure
que le véhicule se rapproche de l'obs‐
tacle. Quand la distance est inférieure à 30 cm , le signal sonore est continu.
Si
r est enfoncé une fois au cours
d'un cycle d'allumage, l'aide au
stationnement avant est réactivée si
la vitesse du véhicule descend sous
une certaine valeur et si elle n'a pas
dépassé 25 km/h au préalable.
Désactivation
Désactiver le système en appuyant
sur r .
La LED dans le bouton s'éteint et un
message est affiché dans le centre
d'informations du conducteur.
Si l'aide au stationnement est désac‐
tivée manuellement, elle sera réacti‐
vée automatiquement lors de la
suivante mise du contact du véhicule.
Le système est désactivé automati‐
quement à partir d'une certaine
vitesse.
Défaillance
En cas de défaillance du système, un message du véhicule s'affiche au
centre d'informations du conducteur.
En plus, un message du véhicule s'af‐
fiche sur le centre d'informations du
conducteur si une défaillance du

176Conduite et utilisationsystème due à la détection de
conditions temporaires, telles que de
la neige recouvrant les capteurs.
Messages du véhicule 3 111.
Remarques importantes
concernant les aides au
stationnement9 Attention
Dans certaines circonstances, les
différentes surfaces réflectives
d'objets ou de vêtements ainsi que des sources externes de parasites
peuvent empêcher la détection
correcte d'obstacles.
Une attention particulière doit être accordée aux obstacles bas qui
peuvent endommager la partie
inférieure du pare-chocs. Si de
tels obstacles quittent la zone de
détection des capteurs durant l'ap‐ proche du véhicule, un signal
sonore continu retentira.
Avertissement
Les performances du système
peuvent être dégradées par la
présence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de
distance correcte dans la partie
supérieure de ces véhicules ne
peuvent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de
détection.
Remarque
Le système d'aide au stationnement détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Le capteur pourrait détecter un objet
fictif (écho parasite) causé par des
parasites externes acoustiques ou
mécaniques.
Remarque
L'aide au stationnement est désacti‐ vée lorsque le système de porte-
vélo est utilisé et ouvert.
Caméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra s'affiche dans
l'affichage d'informations.

Conduite et utilisation1779Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du
système d'assistance au station‐
nement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas reculer ou stationner le
véhicule en s'aidant uniquement
de la caméra arrière.
Vérifier toujours la zone aux alen‐
tours du véhicule avant de
conduire.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche
arrière est engagée.
Fonctionnement
La caméra est montée sur la poignée du hayon et a un angle de vision de
130°.
En raison de la position haute de la
caméra, le pare-chocs peut être vu sur l'écran afin de mieux vous guider.
La zone affichée par la caméra est
limitée. La distance de l'image qui
s'affiche sur l'écran est différente de
la distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des
intervalles de 1 m, projetées sur
l'image pour définir la distance des
objets.
La trajectoire du véhicule est affichée en fonction de l'angle de braquage.

178Conduite et utilisationSymboles d'avertissement
Les symboles d'avertissement sont indiqués comme des triangles 9 sur
l'image affichant les obstacles détec‐ tés par les capteurs arrière du
système avancé d'assistance au
stationnement.
En outre, 9 s'affiche sur la ligne supé‐
rieure de l'affichage d'informations avec un avertissement de contrôle des alentours du véhicule.
Désactivation La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est
dépassée ou si la marche arrière n'est plus engagée pendant environ 10 s.
La caméra arrière peut être désacti‐
vée manuellement dans le menu de
personnalisation du véhicule de l'affi‐ chage d'informations. Sélectionner le
réglage approprié dans Réglages.
Personnalisation du véhicule 3 112.Désactivation des lignes de guidage
et des symboles d'avertissement
Affichage d'informations en couleur 7
po : L'activation ou la désactivation
des lignes de guidage visuel et des
symboles d'avertissement peut être
modifiée avec les boutons tactiles de
la partie inférieure de l'affichage.
Affichage d'informations en couleur 8 po : L'activation ou la désactivation
des lignes de guidage visuel et des
symboles d'avertissement peut être
modifiée dans le menu Réglages de
l'affichage d'informations.
Affichage d'informations 3 108.
Personnalisation du véhicule 3 112.
Défaillance
Les messages de défaillance sont
affichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des phares se reflète directement
dans la lentille de la caméra.
● Du gel, de la neige, de la boue ou
tout autre matériau recouvre la
lentille de la caméra. Nettoyer la
lentille, la rincer à l'eau et l'es‐
suyer avec un chiffon doux.
● Le véhicule tracte une remorque.
● L'arrière du véhicule est acci‐ denté.
● Il y a des changements de température extrêmes.

Conduite et utilisation179Assistant pour lespanneaux de signalisation
Fonctionnement L'assistant de détection des
panneaux routiers détecte des
panneaux routiers déterminés via une
caméra à l'avant et les affiche dans le centre d'informations du conducteur.
Les panneaux routiers qui seront
détectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ● limitation de vitesse
● interdiction de dépasser● fin de limitation de vitesse
● fin d'interdiction de dépasserPanneaux routiers
Commençant et finissant par :
● de zones urbaines (spécifiques au pays)
● autoroutes
● routes pour automobiles / à accès réglementé
● zones résidentielles / de rencon‐ trePanneaux supplémentaires● informations complémentaires des panneaux de signalisation
● restriction d'emploi d'une remor‐ que
● contraintes causées par des trac‐
teurs
● chaussée glissante
● chaussée verglacée
● flèches directionnelles
Les panneaux de limitation de vitesse
sont affichés sur le centre d'informa‐
tions du conducteur jusqu'à ce que le
prochain panneau de limitation de vitesse ou le panneau de fin de limi‐tation de vitesse soit détecté ou après
un dépassement de temps imparti de panneau.
Des combinaisons de plusieurs
panneaux sur l'affichage sont possi‐
bles.
Un point d'exclamation dans un cadre
indique qu'il y a un panneau supplé‐
mentaire qui ne peut pas être reconnu par le système.
Le système fonctionne sans perte de
performances jusqu'à une vitesse de
200 km/h en fonction des conditions

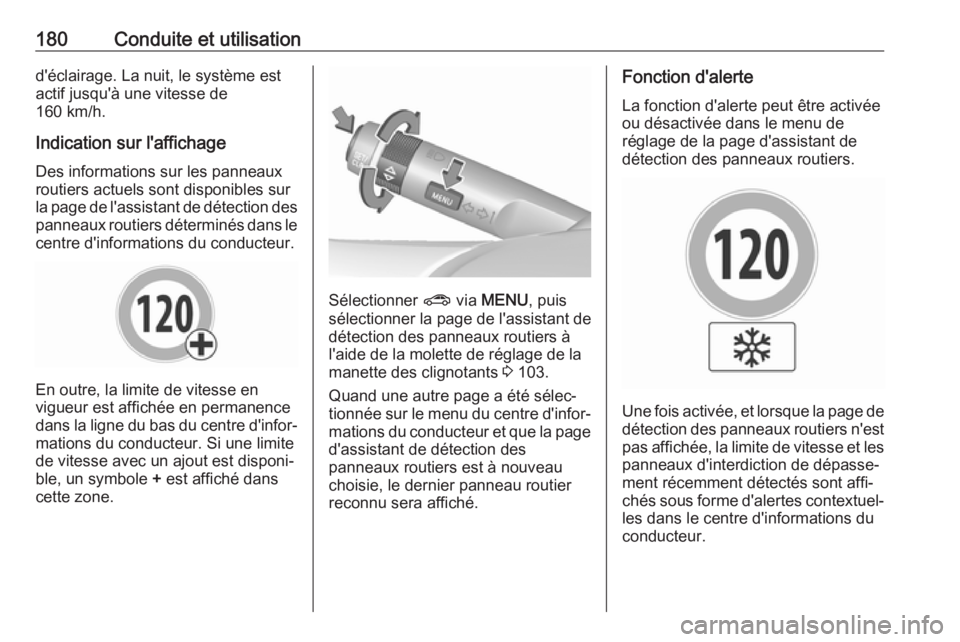

180Conduite et utilisationd'éclairage. La nuit, le système estactif jusqu'à une vitesse de
160 km/h.
Indication sur l'affichage
Des informations sur les panneaux
routiers actuels sont disponibles sur
la page de l'assistant de détection des panneaux routiers déterminés dans le centre d'informations du conducteur.
En outre, la limite de vitesse en
vigueur est affichée en permanence
dans la ligne du bas du centre d'infor‐
mations du conducteur. Si une limite
de vitesse avec un ajout est disponi‐
ble, un symbole + est affiché dans
cette zone.
Sélectionner ? via MENU , puis
sélectionner la page de l'assistant de
détection des panneaux routiers à
l'aide de la molette de réglage de la
manette des clignotants 3 103.
Quand une autre page a été sélec‐
tionnée sur le menu du centre d'infor‐ mations du conducteur et que la paged'assistant de détection des
panneaux routiers est à nouveau
choisie, le dernier panneau routier
reconnu sera affiché.
Fonction d'alerte
La fonction d'alerte peut être activée
ou désactivée dans le menu de
réglage de la page d'assistant de
détection des panneaux routiers.
Une fois activée, et lorsque la page de détection des panneaux routiers n'estpas affichée, la limite de vitesse et les
panneaux d'interdiction de dépasse‐
ment récemment détectés sont affi‐ chés sous forme d'alertes contextuel‐
les dans le centre d'informations du
conducteur.

Conduite et utilisation181
Lorsque la page d'assistant de détec‐tion des panneaux routiers est affi‐
chée, appuyer sur SET/CLR de la
manette des clignotants.
Sélectionner Alertes ACTIV. ou
Alertes DÉSACT. en tournant la
molette de réglage et appuyer sur
SET/CLR .
L'alerte en surimpression est affichée pendant environ huit secondes sur le
centre d'informations du conducteur.
Réinitialisation du système Le contenu de la mémoire des
panneaux routiers peut être effacé du
menu réglages de la page d'assistant de détection des panneaux routiers
en sélectionnant Réinitialiser, puis en
confirmant par un appui sur
SET/CLR de la manette des cligno‐
tants.
Autrement, l'enfoncement de SET/
CLR pendant trois secondes permet
d'effacer le contenu de la page.
Une réinitialisation concluante sera
indiquée par un signal sonore et le
« panneau par défaut » suivant sera
affiché jusqu'à ce que le panneau
routier suivant soit détecté.
Dans certains cas, l'assistant de
détection des panneaux routiers est automatiquement effacé par le
système.
Pour effacer les panneaux
routiers
Différents scénarios permettent d'ef‐
facer les panneaux routiers actuelle‐
ment affichés. Après effacement, le
« panneau par défaut » est affiché sur
le centre d'informations du conduc‐
teur.

182Conduite et utilisationLes raisons pour lesquelles les
panneaux s'effacent sont :
● Une distance prédéfinie a été parcourue ou le temps s'est
écoulé (diffère selon le type de
panneau)
● Le véhicule roule dans un virage
● La vitesse devient inférieure à 52 km/h (détection d'entrée en
ville)
Défaillance
L'assistant de détection des
panneaux routiers peut ne pas fonc‐
tionner correctement si :
● La zone de l'écran dans laquelle est située la caméra avant n'est
pas propre ou est obstruée par des objets étrangers, par ex. des
autocollants.
● Les panneaux routiers sont tota‐ lement ou partiellement recou‐
verts ou sont difficilement identi‐
fiables.● Les conditions météorologiques sont défavorables, par exemple,
des fortes pluies, de la neige, une
exposition directe au soleil, des
ombres.
● Les panneaux routiers sont mal installés ou sont endommagés.
● Les panneaux routiers ne sont pas conformes à la convention
de Vienne sur la signalisation
routière.Avertissement
Le système est conçu pour aider
le conducteur à discerner certains
signaux routiers dans une plage
de vitesse donnée. Ne pas ignorer les signaux routiers qui ne sont
pas affichés par le système.
Le système ne détecte pas d'au‐
tres panneaux routiers qui instau‐
rent un limite de vitesse ou qui y
mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un stylede conduite dangereux.
Adapter toujours la vitesse aux
conditions de circulation.
Les systèmes d'aide au conduc‐
teur ne restreignent en aucune
façon la pleine responsabilité du
conducteur.
Avertissement de
franchissement de ligne
Le système d'avertissement de fran‐
chissement de ligne observe les
marquages au sol entre lesquels le
véhicule se déplace à l'aide d'une
caméra à l'avant. Le système détecte
les changements de file et avertit le
conducteur acoustiquement et visuel‐
lement en cas de changement de file
inattendu.
Les critères de détection d'un chan‐
gement de file inattendu sont :
● pas de manœuvre des cligno‐ tants
● pas d'actionnement de la pédale de frein
