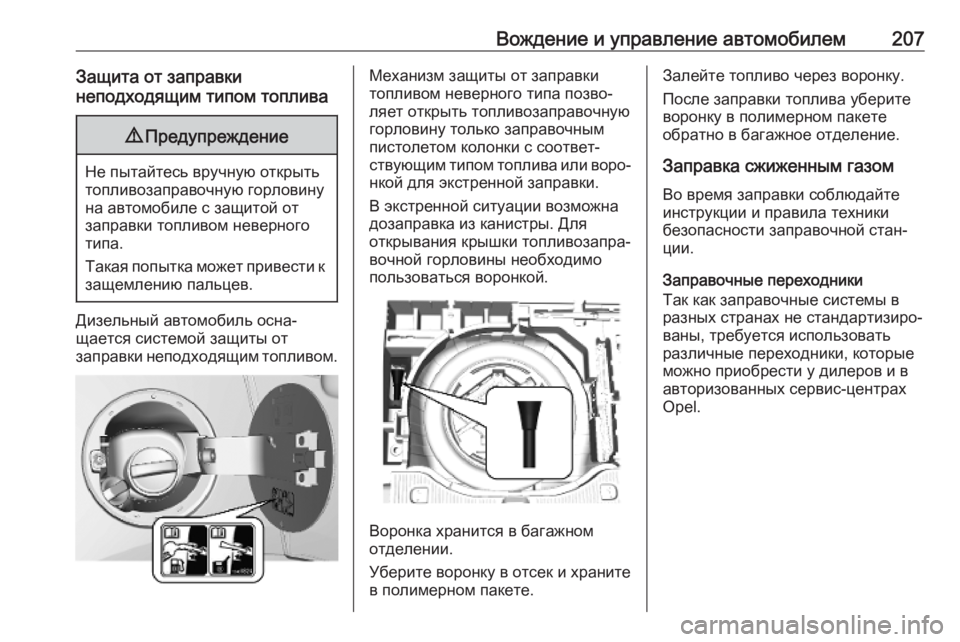

Вождение и управление автомобилем207Защита от заправки
неподходящим типом топлива9 Предупреждение
Не пытайтесь вручную открыть
топливозаправочную горловину
на автомобиле с защитой от
заправки топливом неверного
типа.
Такая попытка может привести к
защемлению пальцев.
Дизельный автомобиль осна‐
щается системой защиты от
заправки неподходящим топливом.
Механизм защиты от заправки
топливом неверного типа позво‐
ляет открыть топливозаправочную
горловину только заправочным пистолетом колонки с соответ‐ствующим типом топлива или воро‐
нкой для экстренной заправки.
В экстренной ситуации возможна
дозаправка из канистры. Для
открывания крышки топливозапра‐
вочной горловины необходимо
пользоваться воронкой.
Воронка хранится в багажном
отделении.
Уберите воронку в отсек и храните
в полимерном пакете.
Залейте топливо через воронку.
После заправки топлива уберите
воронку в полимерном пакете
обратно в багажное отделение.
Заправка сжиженным газом
Во время заправки соблюдайте
инструкции и правила техники
безопасности заправочной стан‐
ции.
Заправочные переходники
Так как заправочные системы в
разных странах не стандартизиро‐
ваны, требуется использовать
различные переходники, которые
можно приобрести у дилеров и в
авторизованных сервис-центрах
Opel.

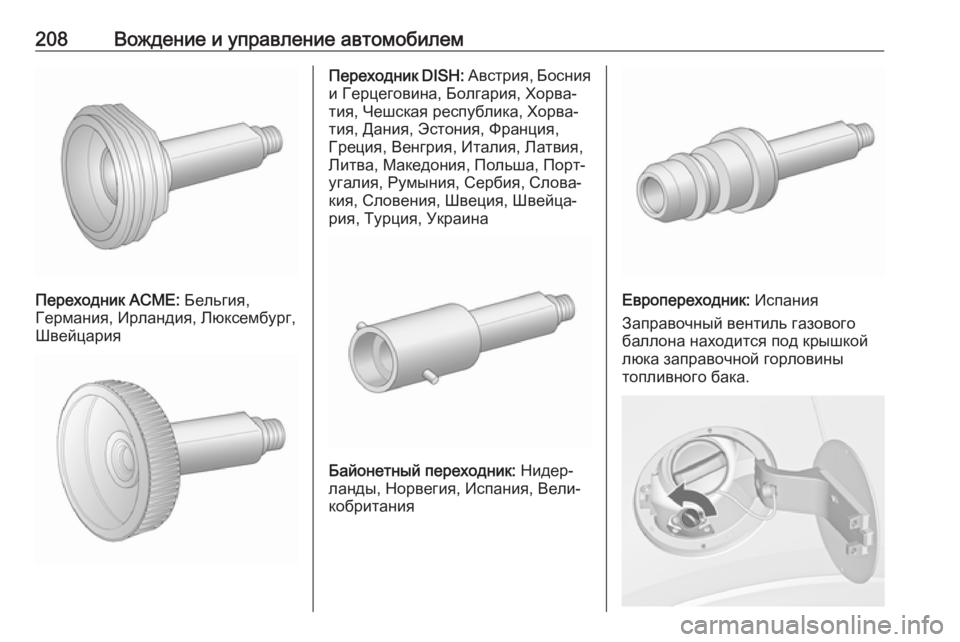

208Вождение и управление автомобилем
Переходник ACME: Бельгия,
Германия, Ирландия, Люксембург,
Швейцария
Переходник DISH: Австрия, Босния
и Герцеговина, Болгария, Хорва‐
тия, Чешская республика, Хорва‐
тия, Дания, Эстония, Франция,
Греция, Венгрия, Италия, Латвия,
Литва, Македония, Польша, Порт‐
угалия, Румыния, Сербия, Слова‐
кия, Словения, Швеция, Швейца‐
рия, Турция, Украина
Байонетный переходник: Нидер‐
ланды, Норвегия, Испания, Вели‐
кобритания
Европереходник: Испания
Заправочный вентиль газового баллона находится под крышкойлюка заправочной горловины
топливного бака.

Вождение и управление автомобилем209Скрутите предохранительную
пробку с заправочной горловины.
Вкрутите необходимый переходник
в горловину фильтра и затяните
его усилием руки.
Переходник ACME: Накрутите
гайку заправочного пистолета на переходник. Нажмите рычаг блоки‐ ровки на пистолете.
Переходник DISH: Вставьте писто‐
лет в переходник. Нажмите рычаг блокировки на пистолете.
Байонетный переходник: Устано‐
вите пистолет на переходник и поверните на четверть оборота.
Нажмите рычаг блокировки на
пистолете.
Европереходник: Установите
пистолет на переходник с усилием.
Нажмите рычаг блокировки на
пистолете.
Нажмите кнопку включения подачи газа из раздаточной колонке.
Подача газа прекратится или
замедлится, как только баллон
будет заполнен на 80 % (макси‐
мально допустимый объем
заправки баллона).
Отпустите кнопку подачи газа,
чтобы прекратить процесс
заправки. Отпустите рычаг блоки‐
ровки и извлеките пистолет.
Возможна утечка незначительного
количества сжиженного газа.
Снимите переходник и уложите его
на штатное место.
Установите на место предохрани‐ тельную пробку, чтобы предотвра‐
тить попадание инородных пред‐
метов в систему через открытую
горловину.9 Предупреждение
Из-за особенностей конструк‐
ции некоторая утечка сжижен‐
ного газа после отпускания
рычага блокировки неизбежна.
Старайтесь не вдыхать его.
9 Предупреждение
Баллон можно заполнять
сжиженным газом не более чем
на 80% в связи с требованиями
техники безопасности.
Блок запорно-предохранительной
арматуры автоматически ограни‐
чивает подачу газа при макси‐
мально допустимом заполнении.
Если в систему заправлено свыше
необходимого объема сжиженного
газа, рекомендуется не оставлять
автомобиль на солнце до тех пор,
пока излишек газа не будет изра‐
сходован.

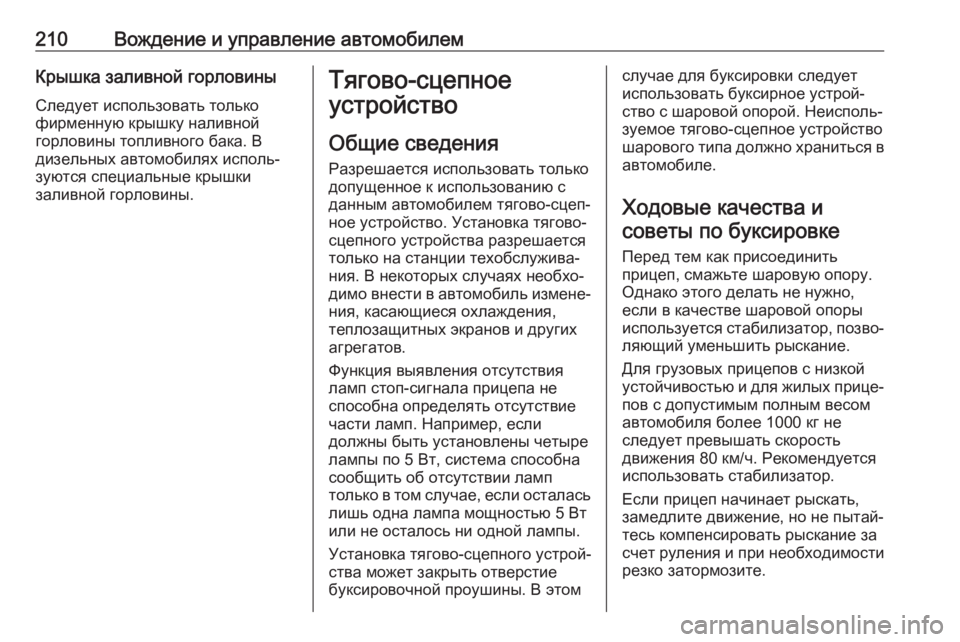

210Вождение и управление автомобилемКрышка заливной горловины
Следует использовать только
фирменную крышку наливной
горловины топливного бака. В
дизельных автомобилях исполь‐
зуются специальные крышки
заливной горловины.Тягово-сцепное
устройство
Общие сведения Разрешается использовать только
допущенное к использованию с
данным автомобилем тягово-сцеп‐
ное устройство. Установка тягово-
сцепного устройства разрешается
только на станции техобслужива‐
ния. В некоторых случаях необхо‐
димо внести в автомобиль измене‐ ния, касающиеся охлаждения,
теплозащитных экранов и других
агрегатов.
Функция выявления отсутствия
ламп стоп-сигнала прицепа не
способна определять отсутствие
части ламп. Например, если
должны быть установлены четыре
лампы по 5 Вт, система способна
сообщить об отсутствии ламп
только в том случае, если осталась лишь одна лампа мощностью 5 Вт
или не осталось ни одной лампы.
Установка тягово-сцепного устрой‐
ства может закрыть отверстие
буксировочной проушины. В этомслучае для буксировки следует
использовать буксирное устрой‐
ство с шаровой опорой. Неисполь‐
зуемое тягово-сцепное устройство
шарового типа должно храниться в автомобиле.
Ходовые качества и советы по буксировке
Перед тем как присоединить
прицеп, смажьте шаровую опору.
Однако этого делать не нужно,
если в качестве шаровой опоры
используется стабилизатор, позво‐
ляющий уменьшить рыскание.
Для грузовых прицепов с низкой
устойчивостью и для жилых прице‐ пов с допустимым полным весом
автомобиля более 1000 кг не
следует превышать скорость
движения 80 км/ч. Рекомендуется
использовать стабилизатор.
Если прицеп начинает рыскать,
замедлите движение, но не пытай‐
тесь компенсировать рыскание за
счет руления и при необходимости резко затормозите.

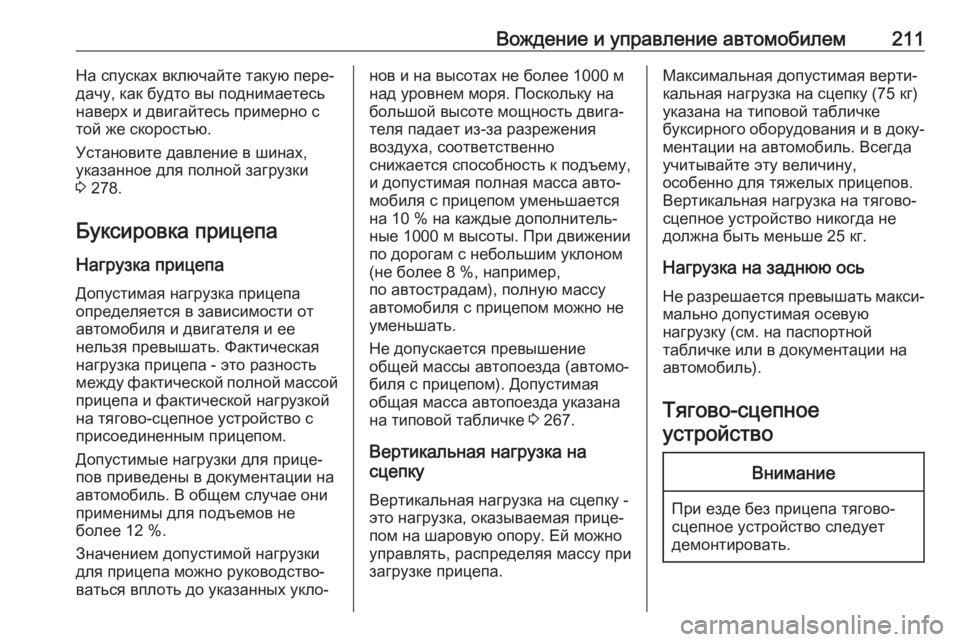

Вождение и управление автомобилем211На спусках включайте такую пере‐
дачу, как будто вы поднимаетесь
наверх и двигайтесь примерно с
той же скоростью.
Установите давление в шинах,
указанное для полной загрузки
3 278.
Буксировка прицепа
Нагрузка прицепа Допустимая нагрузка прицепа
определяется в зависимости от
автомобиля и двигателя и ее
нельзя превышать. Фактическая
нагрузка прицепа - это разность
между фактической полной массой
прицепа и фактической нагрузкой
на тягово-сцепное устройство с
присоединенным прицепом.
Допустимые нагрузки для прице‐
пов приведены в документации на
автомобиль. В общем случае они
применимы для подъемов не
более 12 %.
Значением допустимой нагрузки
для прицепа можно руководство‐
ваться вплоть до указанных укло‐нов и на высотах не более 1000 м
над уровнем моря. Поскольку на
большой высоте мощность двига‐ теля падает из-за разрежения
воздуха, соответственно
снижается способность к подъему,
и допустимая полная масса авто‐
мобиля с прицепом уменьшается
на 10 % на каждые дополнитель‐
ные 1000 м высоты. При движении
по дорогам с небольшим уклоном
(не более 8 %, например,
по автострадам), полную массу
автомобиля с прицепом можно не
уменьшать.
Не допускается превышение
общей массы автопоезда (автомо‐
биля с прицепом). Допустимая
общая масса автопоезда указана
на типовой табличке 3 267.
Вертикальная нагрузка на
сцепку
Вертикальная нагрузка на сцепку -
это нагрузка, оказываемая прице‐
пом на шаровую опору. Ей можно
управлять, распределяя массу при
загрузке прицепа.Максимальная допустимая верти‐
кальная нагрузка на сцепку (75 кг)
указана на типовой табличке
буксирного оборудования и в доку‐ ментации на автомобиль. Всегда
учитывайте эту величину,
особенно для тяжелых прицепов.
Вертикальная нагрузка на тягово- сцепное устройство никогда не
должна быть меньше 25 кг.
Нагрузка на заднюю ось
Не разрешается превышать макси‐ мально допустимая осевую
нагрузку (см. на паспортной
табличке или в документации на
автомобиль).
Тягово-сцепное устройствоВнимание
При езде без прицепа тягово-
сцепное устройство следует
демонтировать.

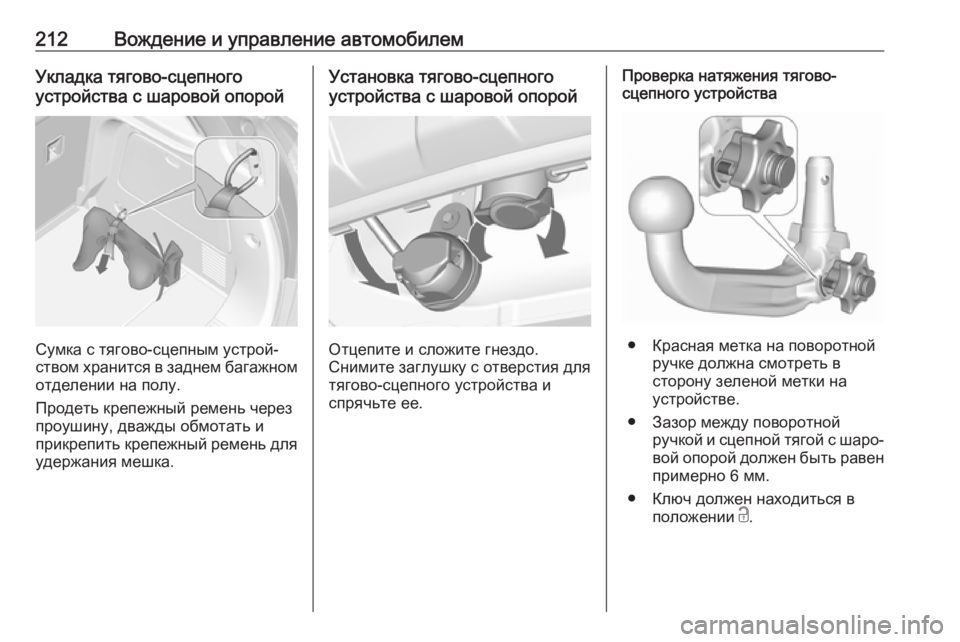

212Вождение и управление автомобилемУкладка тягово-сцепного
устройства с шаровой опорой
Сумка с тягово-сцепным устрой‐
ством хранится в заднем багажном отделении на полу.
Продеть крепежный ремень через
проушину, дважды обмотать и прикрепить крепежный ремень для
удержания мешка.
Установка тягово-сцепного
устройства с шаровой опорой
Отцепите и сложите гнездо.
Снимите заглушку с отверстия для тягово-сцепного устройства и
спрячьте ее.
Проверка натяжения тягово-
сцепного устройства
● Красная метка на поворотной
ручке должна смотреть в
сторону зеленой метки на
устройстве.
● Зазор между поворотной ручкой и сцепной тягой с шаро‐
вой опорой должен быть равен примерно 6 мм.
● Ключ должен находиться в положении c.

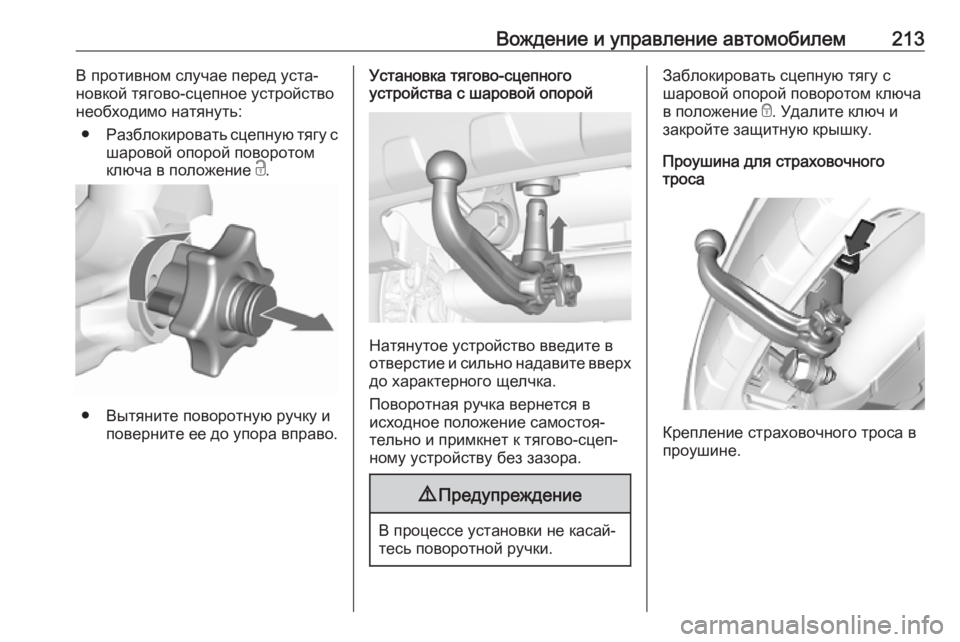

Вождение и управление автомобилем213В противном случае перед уста‐
новкой тягово-сцепное устройство
необходимо натянуть:
● Разблокировать сцепную тягу с
шаровой опорой поворотом
ключа в положение c.
● Вытяните поворотную ручку и
поверните ее до упора вправо.
Установка тягово-сцепного
устройства с шаровой опорой
Натянутое устройство введите в
отверстие и сильно надавите вверх до характерного щелчка.
Поворотная ручка вернется в
исходное положение самостоя‐
тельно и примкнет к тягово-сцеп‐
ному устройству без зазора.
9 Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с
шаровой опорой поворотом ключа
в положение e. Удалите ключ и
закройте защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.

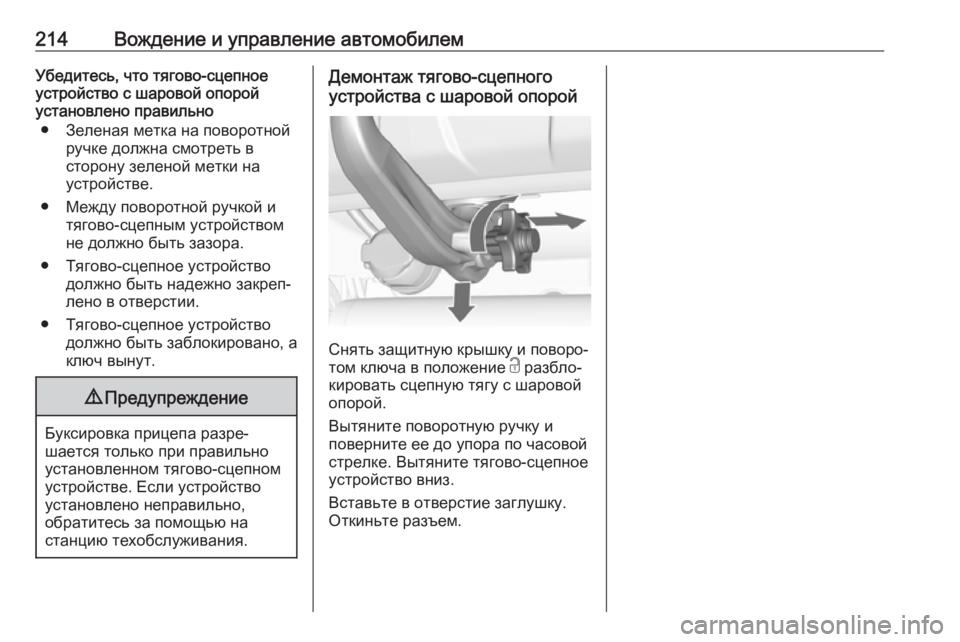

214Вождение и управление автомобилемУбедитесь, что тягово-сцепное
устройство с шаровой опорой
установлено правильно
● Зеленая метка на поворотной ручке должна смотреть в
сторону зеленой метки на
устройстве.
● Между поворотной ручкой и тягово-сцепным устройствомне должно быть зазора.
● Тягово-сцепное устройство должно быть надежно закреп‐
лено в отверстии.
● Тягово-сцепное устройство должно быть заблокировано, а
ключ вынут.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство
установлено неправильно,
обратитесь за помощью на
станцию техобслуживания.
Демонтаж тягово-сцепного
устройства с шаровой опорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Вытяните поворотную ручку и
поверните ее до упора по часовой
стрелке. Вытяните тягово-сцепное
устройство вниз.
Вставьте в отверстие заглушку.
Откиньте разъем.
