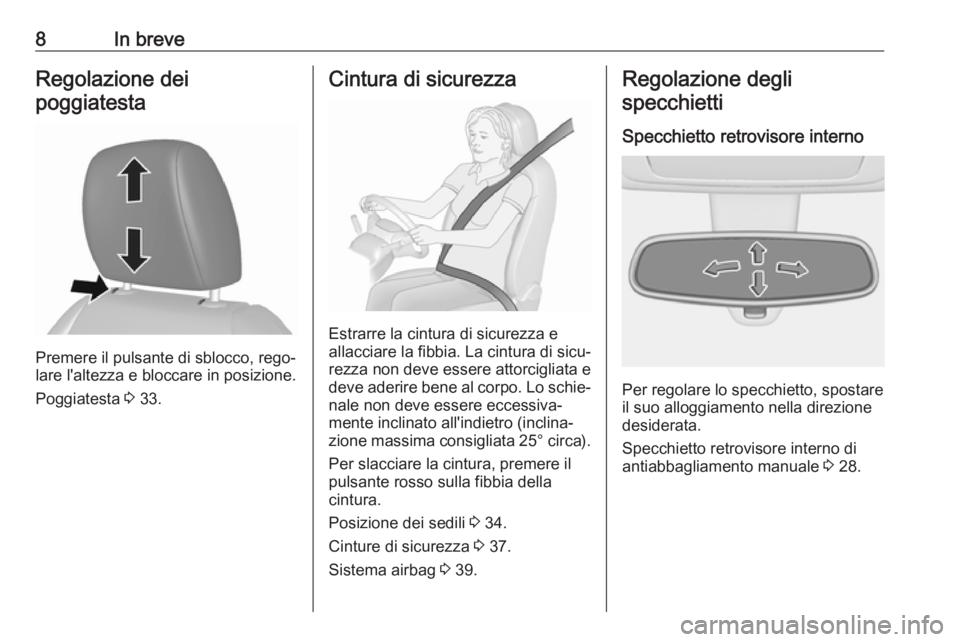

8In breveRegolazione dei
poggiatesta
Premere il pulsante di sblocco, rego‐
lare l'altezza e bloccare in posizione.
Poggiatesta 3 33.
Cintura di sicurezza
Estrarre la cintura di sicurezza e
allacciare la fibbia. La cintura di sicu‐
rezza non deve essere attorcigliata e
deve aderire bene al corpo. Lo schie‐
nale non deve essere eccessiva‐
mente inclinato all'indietro (inclina‐
zione massima consigliata 25° circa).
Per slacciare la cintura, premere il
pulsante rosso sulla fibbia della
cintura.
Posizione dei sedili 3 34.
Cinture di sicurezza 3 37.
Sistema airbag 3 39.
Regolazione degli
specchietti
Specchietto retrovisore interno
Per regolare lo specchietto, spostare
il suo alloggiamento nella direzione
desiderata.
Specchietto retrovisore interno di
antiabbagliamento manuale 3 28.

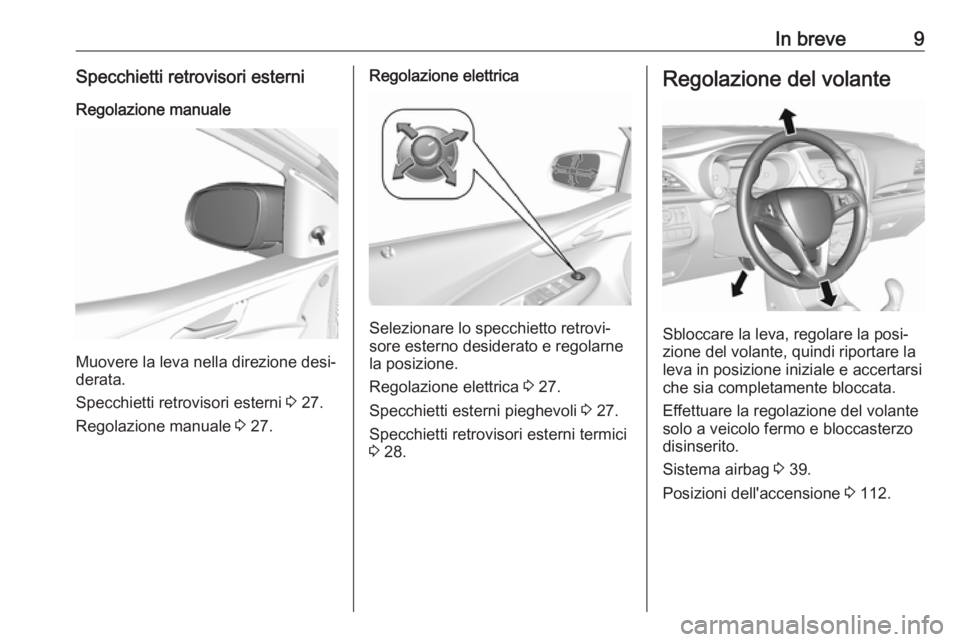

In breve9Specchietti retrovisori esterniRegolazione manuale
Muovere la leva nella direzione desi‐
derata.
Specchietti retrovisori esterni 3 27.
Regolazione manuale 3 27.
Regolazione elettrica
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Regolazione elettrica 3 27.
Specchietti esterni pieghevoli 3 27.
Specchietti retrovisori esterni termici
3 28.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 39.
Posizioni dell'accensione 3 112.

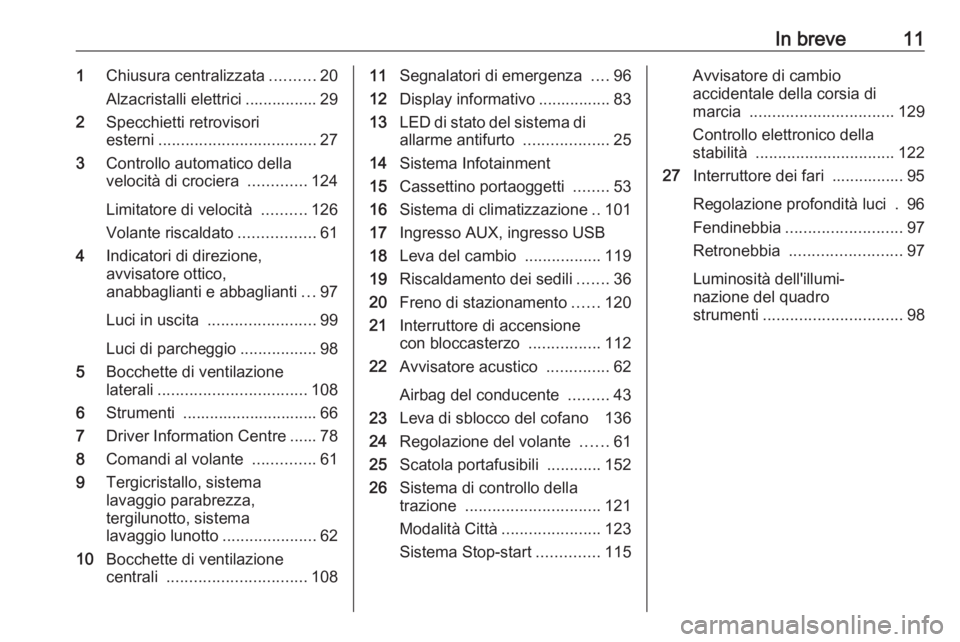

In breve111Chiusura centralizzata ..........20
Alzacristalli elettrici ................ 29
2 Specchietti retrovisori
esterni ................................... 27
3 Controllo automatico della
velocità di crociera .............124
Limitatore di velocità ..........126
Volante riscaldato .................61
4 Indicatori di direzione,
avvisatore ottico,
anabbaglianti e abbaglianti ...97
Luci in uscita ........................ 99
Luci di parcheggio .................98
5 Bocchette di ventilazione
laterali ................................. 108
6 Strumenti .............................. 66
7 Driver Information Centre ...... 78
8 Comandi al volante ..............61
9 Tergicristallo, sistema
lavaggio parabrezza,
tergilunotto, sistema
lavaggio lunotto .....................62
10 Bocchette di ventilazione
centrali ............................... 10811Segnalatori di emergenza ....96
12 Display informativo ................ 83
13 LED di stato del sistema di
allarme antifurto ...................25
14 Sistema Infotainment
15 Cassettino portaoggetti ........53
16 Sistema di climatizzazione ..101
17 Ingresso AUX, ingresso USB
18 Leva del cambio .................119
19 Riscaldamento dei sedili .......36
20 Freno di stazionamento ......120
21 Interruttore di accensione
con bloccasterzo ................112
22 Avvisatore acustico ..............62
Airbag del conducente .........43
23 Leva di sblocco del cofano 136
24 Regolazione del volante ......61
25 Scatola portafusibili ............152
26 Sistema di controllo della
trazione .............................. 121
Modalità Città ...................... 123
Sistema Stop-start ..............115Avvisatore di cambio
accidentale della corsia di
marcia ................................ 129
Controllo elettronico della
stabilità ............................... 122
27 Interruttore dei fari ................ 95
Regolazione profondità luci . 96
Fendinebbia .......................... 97
Retronebbia ......................... 97
Luminosità dell'illumi‐
nazione del quadro
strumenti ............................... 98

20Chiavi, portiere e finestrini
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Devono essere smaltite presso gli appositi
centri di raccolta e riciclaggio.
Chiave con sezione ripiegabile
Premere il pulsante per estrarre la
chiave.
Aprire l'unità. Sostituire la batteria (di tipo CR 2032) prestando attenzione
alla posizione di montaggio. Chiudere
l'unità e sincronizzarla.
Impostazioni memorizzateOgni qualvolta il quadro è spento,
alcune funzioni delle impostazioni
seguenti potrebbero essere memoriz‐
zate automaticamente dal gruppo del
controllo remoto:
● illuminazione
● preimpostazioni per il sistema Infotainment
● chiusura centralizzata
● impostazioni Comfort
Le impostazioni memorizzate
vengono automaticamente utilizzate
la volta successiva che la chiave
viene introdotta nell'interruttore di
accensione e girata in posizione 1
3 112.
Un prerequisito è che Personalizza‐
zione del conducente sia attivato
nelle impostazioni personali del
Visualizzatore Info.
Deve essere impostato per ogni
chiave utilizzata.
Personalizzazione del veicolo 3 87.
Chiusura centralizzata
Blocca o sblocca le portiere e il vano
di carico.
Avviso
Dopo un incidente nel quale si siano attivati gli airbag o i pretensionatori,
le portiere del veicolo vengono auto‐ maticamente sbloccate.

Sedili, sistemi di sicurezza33Sedili, sistemi di
sicurezzaPoggiatesta .................................. 33
Sedili anteriori .............................. 34
Posizione dei sedili ....................34
Regolazione dei sedili ...............35
Riscaldamento ........................... 36
Cinture di sicurezza .....................37
Cintura di sicurezza a tre punti di ancoraggio ................................ 38
Sistema airbag ............................. 39
Sistema airbag frontale .............43
Sistema airbag laterale ..............43
Sistema airbag a tendina ...........44
Disattivazione degli airbag ........44
Sistemi di sicurezza per bambini .46
Posizioni di montaggio dei sistemi di sicurezza per
bambini ..................................... 49Poggiatesta
Posizione9 Avvertenza
I poggiatesta devono essere
sempre posizionati in maniera
corretta.
Il bordo superiore del poggiatesta
dovrebbe trovarsi all'altezza della
parte superiore della testa. Se questo non è possibile, nel caso di persone
molto alte, regolare il poggiatesta alla
posizione più alta e per persone di
bassa statura utilizzare la posizione
più bassa possibile.
Regolazione
Poggiatesta anteriori, regolazione
dell'altezza
Premere il pulsante di sblocco, rego‐
lare l'altezza e innestare.

34Sedili, sistemi di sicurezzaPoggiatesta posteriori, regolazione
dell'altezza
Tirare il poggiatesta verso l'alto fino al
suo innesto. Per spostarlo in avanti,
premere il fermo per sbloccare e spin‐ gere il poggiatesta verso il basso.
Smontaggio del poggiatesta
posteriore
Per es. durante l'uso di un sistema di
sicurezza per bambini 3 46.
Premere entrambi i fermi e tirare il
poggiatesta verso l'alto per rimuo‐
verlo.
Sedili anteriori
Posizione dei sedili9 Avvertenza
I sedili devono essere sempre
regolati correttamente.
9 Pericolo
Non sedere a una distanza minore
di 25 cm dal volante, per consen‐
tire agli airbag di aprirsi in modo
sicuro.
9 Avvertenza
Non effettuare mai la regolazione
del sedile durante la guida, poiché potrebbe spostarsi in maniera
incontrollata.
9 Avvertenza
Mai riporre oggetti sotto i sedili.

Sedili, sistemi di sicurezza39Slacciare
Per sganciare la cintura, premere il
pulsante rosso sulla fibbia della
cintura.
Uso della cintura di sicurezza in
gravidanza9 Avvertenza
La fascia addominale deve aderire
al bacino nel punto più basso
possibile, in modo da non eserci‐
tare pressione sull'addome.
Sistema airbag
Il sistema di airbag comprende vari
sistemi individuali, a seconda della
configurazione dell'equipaggia‐
mento.
Attivandosi, gli airbag si gonfiano in
pochi millesimi di secondo. E si sgon‐ fiano tanto rapidamente che spesso
la loro presenza non viene neppure
notata durante un incidente.9 Avvertenza
Il sistema airbag si aziona in modo
esplosivo; le riparazioni devono
essere eseguite solo da personale specializzato.
9 Avvertenza
L'aggiunta di accessori che modi‐
ficano parti e caratteristiche del
veicolo, come il telaio, i paraurti,
l'altezza, la lamiera frontale o
quella laterale, potrebbe prevenire il corretto funzionamento del

40Sedili, sistemi di sicurezzasistema airbag. Il corretto funzio‐
namento del sistema airbag può
essere condizionato anche dalla
sostituzione di parti dei sedili fron‐ tali, delle cinture di sicurezza, del
modulo di rilevamento e diagno‐
stica dell'airbag, del volante, del
quadro strumenti, delle guarni‐
zioni delle portiere, degli altopar‐
lanti, di qualsiasi modulo del
sistema airbag, del rivestimento del tetto o del montante anteriore,
dei sensori frontali, dei sensori di
impatto laterali o dei cavi del
sistema airbag.
Avviso
I sistemi airbag e l'elettronica di
comando del pretensionatore si
trovano nella zona della consolle centrale. Non collocare oggetti
magnetici in tale zona.
Non fissare oggetti sulle coperture dell'airbag né coprirle con altri mate‐
riali. Far sostituire le protezioni
danneggiate in officina.
Gli airbag sono concepiti per entrare in funzione una sola volta. Per la
sostituzione degli airbag che si sono
attivati, rivolgersi ad un'officina. Inol‐ tre, potrebbe essere necessario fare
sostituire il volante, il cruscotto, parti
della pannellatura, le guarnizioni
delle portiere, le maniglie e i sedili.
Non apportare modifiche ai compo‐
nenti del sistema airbag, in quanto
ciò invalida il permesso di circola‐
zione del veicolo.
Guasto
In caso di guasto del sistema airbag,
la spia v si accende e un messaggio
o un codice di avvertimento viene visualizzato nel Driver Information
Center. Il sistema non è funzionante.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Spia dei sistemi airbag 3 73.Sistemi di sicurezza per bambini
sul sedile del passeggero
anteriore con sistemi airbag
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
