2019 OPEL INSIGNIA BREAK sensor

232Kørsel og betjeningIndividuelle indstillinger 3 120.
Systembegrænsninger
Bakkameraet fungerer muligvis ikke
korrekt, når:
● Det er mørkt i omgivelserne.
● Solen eller strålen fra forlygterne skinner direkte ind i kameralin‐serne.
● Ved kørsel om natten.
● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn og
sne.
● Kameralinserne er blokeret af sne, is, sjap, mudder eller snavs.Rengør linsen, skyl den med
vand, og tør den med en blød
klud.
● Bilen kører med påhæng. ● Bilen har haft en bagendekolli‐ sion.
● Der er meget store temperatu‐ rændringer.
Fejlmeddelelser vises med en 9 på
den øverste linje på info-displayet.Alarm for tværgående trafik
bag
Foruden bakkameraet 3 230 , advarer
alarmen for tværgående trafik bag om tværgående trafik fra venstre eller
højre side, når du bakker. Når tvær‐ gående trafik er registreret, og bakka‐
meraet er aktiveret, vises en advar‐
selstrekant med en retningspil K på
farve-info-displayet, der angiver
trafikkens retning. Desuden høres
tre biplyde fra højttaleren i den pågæl‐
dende side.
Radarafstandssensorerne er placeret
i bagkofangeren.
9 Advarsel
Alarmen for tværgående trafik bag
erstatter ikke førerens udsyn.
Bemærk, at objekter, der er uden
for følernes rækkevidde, f.eks.
under kofangeren eller under
bilen, ikke vises.
Fodgængere, børn og dyr opda‐
ges ikke.
Undlad at bakke bilen ved kun at se på info-displayet, og kontrollerområdet bag ved og rundt om bilen
før bakning.
Aktivering
Alarmen for tværgående trafik bagaktiveres automatisk sammen med
bakkameraet, når bilen sættes i
bakgear.

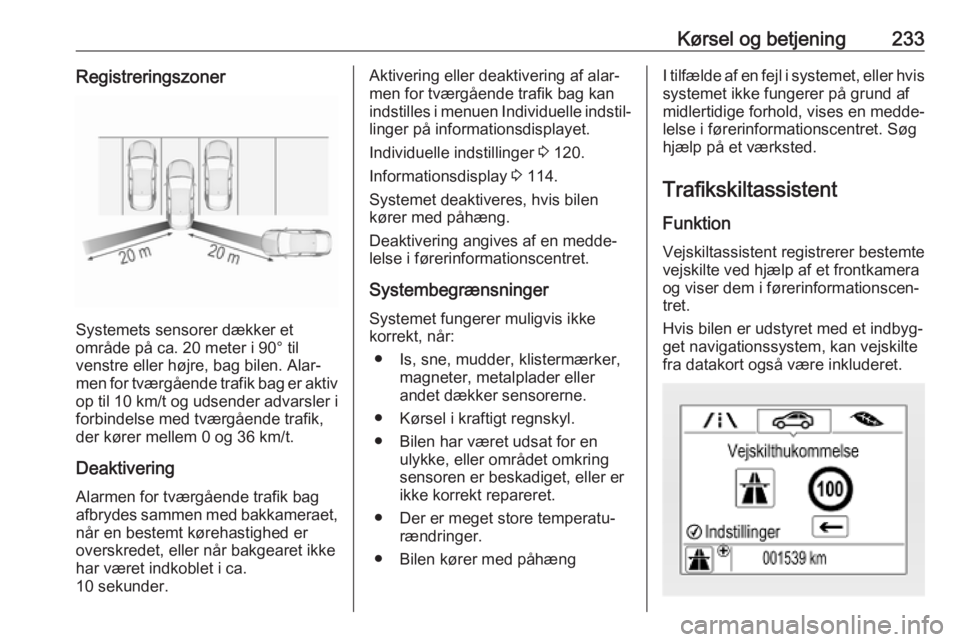

Kørsel og betjening233Registreringszoner
Systemets sensorer dækker et
område på ca. 20 meter i 90° til
venstre eller højre, bag bilen. Alar‐
men for tværgående trafik bag er aktiv
op til 10 km/t og udsender advarsler i forbindelse med tværgående trafik,der kører mellem 0 og 36 km/t.
Deaktivering Alarmen for tværgående trafik bagafbrydes sammen med bakkameraet,
når en bestemt kørehastighed er
overskredet, eller når bakgearet ikke
har været indkoblet i ca.
10 sekunder.
Aktivering eller deaktivering af alar‐
men for tværgående trafik bag kan
indstilles i menuen Individuelle indstil‐
linger på informationsdisplayet.
Individuelle indstillinger 3 120.
Informationsdisplay 3 114.
Systemet deaktiveres, hvis bilen
kører med påhæng.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.
Systembegrænsninger
Systemet fungerer muligvis ikke
korrekt, når:
● Is, sne, mudder, klistermærker, magneter, metalplader eller
andet dækker sensorerne.
● Kørsel i kraftigt regnskyl.
● Bilen har været udsat for en ulykke, eller området omkring
sensoren er beskadiget, eller er
ikke korrekt repareret.
● Der er meget store temperatu‐ rændringer.
● Bilen kører med påhængI tilfælde af en fejl i systemet, eller hvis systemet ikke fungerer på grund af
midlertidige forhold, vises en medde‐
lelse i førerinformationscentret. Søg hjælp på et værksted.
Trafikskiltassistent
Funktion Vejskiltassistent registrerer bestemtevejskilte ved hjælp af et frontkamera
og viser dem i førerinformationscen‐
tret.
Hvis bilen er udstyret med et indbyg‐
get navigationssystem, kan vejskilte
fra datakort også være inkluderet.

Kørsel og betjening237SystembegrænsningerFunktionen Vejskiltassistent fungerer
muligvis ikke korrekt, når:
● Bilens hastighed er højere end 200 km/t.
● Kørsel på snoede eller bakkede veje.
● Ved kørsel om natten.
● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn og
sne.
● Sensoren på forruden er blokeret
af sne, is, slud, mudder, snavs,
skader på forruden eller er påvir‐ ket af fremmedlegemer, f.eks.
klæbemærker.
● Solen skinner direkte ind i kame‐
ralinsen.
● Vejskiltene er helt eller delvist dækket eller vanskelige at se.
● Vejskiltene er forkert monterede eller beskadigede.● Vejskiltene er ikke i overens‐stemmelse med Wienerkonventi‐onen om færdselstavler og -
signaler.
● Navigationskort-dataene er forældede.Forsigtig
Formålet med systemet er at
hjælpe føreren med at se visse
vejskilte inden for et defineret
hastighedsområde. Ignorer ikke
vejskilte, der ikke vises af syste‐
met.
Systemet registrerer ikke andre
end de traditionelle vejskilte, der
kan angive en hastighedsbe‐
grænsning eller ophør af en
sådan.
Lad ikke denne sikkerhedsfunk‐
tion friste Dem til at tage chancer,
når De kører.
Afpas altid hastigheden efter
vejens beskaffenhed.
Førerassistentsystemerne frata‐
ger ikke føreren for dennes fulde
ansvar for bilens drift.
Sporholderassistent
Denne funktion bidrager til at undgå
ulykker som følge af utilsigtede vogn‐
baneskift. Frontkameraet observerer
de vognbanemarkeringer, som bilen
kører imellem. Hvis bilen nærmer sig
en vognbanemarkering, drejes rattet
forsigtigt for at føre bilen tilbage i
vognbanen. Drej rattet i samme
retning, hvis systemstyring ikke er
tilstrækkeligt. Drej rattet roligt i
modsat retning, hvis det er hensigten at foretage et vognbaneskift.
Ved væsentlig overskridelse af en
vognbanemarkering, afgives der en
synlig og hørbar advarsel.
Desuden vises status for sporholde‐ rassistenten på Fører Assistance -
siden i førerinformationscentret
3 108.
Utilsigtet vognbaneskift antages, når
det sker
● uden brug af blinklys
● brug af blinklys i modsat retning af vognbaneskiftet
● uden bremsning

Kørsel og betjening239Hvis systemet registrerer en vogn‐
bane, vises den som en grøn punkte‐
ret linje, som vist på højre side af bilen
i grafikken ovenfor. Denne punkte‐
rede linje bliver gul, hvis bilen nærmer sig en registreret vognbanemarke‐
ring, uden at blinklyset i den pågæl‐ dende retning er blevet anvendt.
Hvis systemet griber ind ved at styre, vises en kort gul linje, som vist på
venstre side af bilen i grafikken oven‐ for.
Deaktivering Systemet deaktiveres ved at trykke
på a, lysdioden i knappen slukker.
Systemet deaktiveres automatisk,
når en anhænger registreres.
Systembegrænsninger
Systemets ydelse er muligvis ikke
korrekt, når:
● Bilens hastighed er uden for intervallet mellem 60 og 180 km/t.
● Kørsel på snoede eller bakkede veje.
● Ved kørsel om natten.● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn og
sne.
● Sensoren på forruden er blokeret
af sne, is, slud, mudder, snavs,
skader på forruden eller er påvir‐ ket af fremmedlegemer, f.eks.
klæbemærker.
● Solen skinner direkte ind i kame‐
ralinsen.
● Forankørende køretøjer tæt på.
● Hældende vejbane.
● Vejkanter.
● Veje med dårlig vognbanemarke‐
ring.
● Pludselige ændringer i lysforhol‐ dene.
● Ændringer på bilen, f.eks. dæk.
Systemet bør slås fra, hvis det forstyr‐ res af tjæremærker, skygger, revner ivejen, midlertidige markeringer,
markeringer i forbindelse med vejar‐
bejde eller andre fejl.9 Advarsel
Hav altid opmærksomheden
henvendt på vejen, og sørg for, at
bilen har den rette placering i
banen. I modsat fald kan der ske
materielle skader eller personska‐ der, i værste fald med dødelig
udgang.
Sporholderassistent styrer ikke
konstant bilen.
Systemet holder muligvis ikke
bilen i banen eller afgiver alarm,
selvom der registreres en vognba‐
nemarkering.
Styringen af sporholderassisten‐
ten er måske ikke tilstrækkeligt til
at undgå en vognbaneoverskri‐
delse.
Systemet registrerer måske ikke
kørsel uden hænderne på rattet på grund af eksterne påvirkninger
(vejens beskaffenhed og over‐
flade, vejr osv.). Føreren har det

270Pleje af bilenSikringsboks i
instrumentpanel
I venstrestyrede biler er sikringsbok‐
sen placeret bag et dæksel i instru‐
mentpanelet.
Løsn dækslet på siden, og tag det af.
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet og tag
dækslet af.
Nr.Strømkreds1Venstre el-siderude2Højre el-siderude3Karrosseristyreenhed4Klimaanlægsblæser5Karrosseristyreenhed6Bestemmelser for anhænger7Bagsæde, elektrisk indfældning8Karrosseristyreenhed9Motorstyreenhed10Head-up-display11NO x reduktion/rørvarmelegeme12NO
x reduktion/sodsensor13AdBlue-modul14Opvarmet rat15Gearkassestyreenhed16Forstærker17Alarm

Pleje af bilen275Forsigtig
Dæktrykovervågningssystemet
advarer kun om lavt dæktryk og
erstatter ikke førerens almindelige dækvedligeholdelse.
Alle hjul skal være forsynet med tryk‐ følere, og alle dæk skal have det fore‐
skrevne dæktryk.
Bemærkninger
I lande hvor dæktrykovervågnings‐
systemet er lovpligtigt vil brug af hjul
uden tryksensorer medføre, at
bilens kørselsgodkendelse er ugyl‐
dig.
Vælg siden Dæktryksovervågning i
menuen Info i førerinformationscen‐
teret 3 108.
Systemets status og trykadvarsler
vises i form af en meddelelse, der
angiver det tilsvarende hjul i førerin‐ formationscentret.
Systemet tager højde for dækkenes
temperatur og indstillingen af dækbe‐ lastning i forbindelse med advars‐
lerne.
Indstilling af dækbelastning, se
herunder i dette afsnit.
Temperaturafhængighed 3 273.
Basisniveau display: Hvis trykket i et
dæk falder betydeligt, vises den
pågældende dæktrykværdi spejl‐
vendt.
Midlevel- og upleveldisplay: Dæktryk‐
værdier i det normale interval vises
med grønne bogstaver. Hvis trykket i
et dæk falder betydeligt, ændres
farven på den pågældende værdi til gult.
Et registreret lavt dæktryk vises med
kontrollampen w 3 105.
Hvis w tænder, skal du stoppe så
hurtigt som muligt og pumpe
dækkene op som anbefalet 3 313.
Sørg for, at bilens læsningsstatus
svarer til det valgte dæktryk. Status
for bilens belastning, se herunder i
dette afsnit.
Efter oppumpning kan det være
nødvendigt at køre et stykke vej for at opdatere dæktrykværdierne i førerin‐
formationscentret. I løbet af dette tids‐
rum kan w blive ved med at lyse.

Kundeinformation321Rixbecker Straße 75, 59552 Lipp‐
stadt
Driftsfrekvens: 24,05-24,25 GHz
Maksimal effekt: 20 EIRP dBm
Fjernbetjeningens senderenhed
Robert Bosch GmbH
Robert Bosch Platz 1, 70839 Gerlin‐ gen, Germany
Driftsfrekvens: 433,92 MHz
Maksimal effekt: -4 dBm
Fjernbetjeningens modtagerenhed Robert Bosch GmbH
Robert Bosch Platz 1, 70839 Gerlin‐
gen, Germany
Driftsfrekvens: I/T
Maksimalt output: I/T
Dæktrykssensorer
Schrader Electronics Ltd.
11 Technology Park, Belfast Road,
Antrim BT41 1QS, Northern Ireland,
United Kingdom
Driftsfrekvens: 433,92 MHz
Maksimalt output: 10 dBm

328KundeinformationStitcher Inc.
Stitcher™ er et varemærke, der tilhø‐ rer Stitcher, Inc.Verband der Automobilindustrie e.V.
AdBlue ®
er et registreret varemærke,
der tilhører VDA.Bildataregistrering og
databeskyttelse
Registrering afhændelsesdata
Der er monteret elektroniske styreen‐
heder i din bil. Styreenheder behand‐ ler data, som modtages af bilens
følere, for eksempel, eller som de selv
genererer eller udveksler mellem sig. Visse styreenheder er nødvendige
for, at din bil skal fungere sikkert,
andre hjælper dig, mens du kører
(førerhjælpesystemer), mens andre
leverer komfort- eller infotainment‐
funktioner.
Følgende indeholder generelle oplys‐
ninger om databehandling i bilen. Du
kan se yderligere oplysninger om, hvilke specifikke data der bliver
uploadet, gemt og videregivet til tred‐ jepart og til hvilket formål i din bil,
under nøgleordet Databeskyttelse
tæt knyttet til referencerne for de
berørte funktionsegenskaber i den
pågældende instruktionsbog eller i de
generelle salgsbetingelser. Disse
findes også online.Driftsdata i bilen
Styreenheder behandler data for drift
af bilen.
Disse data omfatter bl.a.: ● oplysninger om bilstatus (f.eks. hastighed, bevægelsesforsin‐
kelse, sideacceleration, hjulom‐
drejningshastighed, displayet
"sikkerhedsseler fastspændt")
● omgivelsesforhold (f.eks. tempe‐ ratur, regnsensor, afstands‐
sensor)
Som regel er sådanne data flygtige,
gemmes ikke længere end en drifts‐ cyklus, og behandles kun i selve
bilen. Styreenheder omfatter ofte en
datalagringsenhed (herunder bilnøg‐
len). Dette bruges til at tillade, at
oplysninger bliver dokumenteret
midlertidigt eller permanent angå‐
ende bilens tilstand, komponentbe‐ lastning, vedligeholdelseskrav samt
tekniske hændelser og fejl.
