2019 OPEL GRANDLAND X Instruktionsbog (in Danish)

Pleje af bilen2073. Løsn pæren fra pærefatningen,og udskift pæren.
4. Sæt pærefatningen i reflektorhu‐ set.
5. Monter dækslet.
Nærlys (2)
1. Fjern beskyttelsesdækslet ved at trække.
2. Tryk holdeklipsen opad og træk pærefatningen mod bagenden.
3. Løsn pæren fra pærefatningen,og udskift pæren.
4. Sæt pærefatningen i reflektorhu‐set.
5. Monter dækslet.
Blinklys fortil Hvis lysdioderne er defekte, skal de
udskiftes på et værksted.
Parkeringslys
Hvis lysdioderne er defekte, skal de
udskiftes på et værksted.
Kørelys Hvis lysdioderne er defekte, skal de
udskiftes på et værksted.
Lysdiodeforlygter
Forlygter til nær- og fjernlys, parke‐
ringslys, kørelys og blinklys er bereg‐ net til lysdioder og kan ikke skiftes.
Få lygterne repareret på et værksted ved svigt.
Tågeforlygter
Få pærerne udskiftet af et værksted.

208Pleje af bilenBaglygter
Baglygter, kørelys og midterste højt
placerede bremselys er udformet
som LED'er. I tilfælde af svigt, få
LED'erne udskiftet på et værksted.
Lampeenhed i karrosseriet
1. Åbn bagklappen og afklips derpå adgangsdækslet i den relevante
side.
2. Løsn lygtens fikseringsmøtrik med en topnøgle.
For ikke at risikere at miste møtrik‐ ken, hvis den falder ind i skærm‐
beklædningen, anbring først en
klud under den.
3. Manuelt udskru og afmonter lygtens fikseringsmøtrik.
4. Afkobl holdeklipsen, mens lampen trykkes en smule ud.5. Udefra, træk forsigtigt lygteenhe‐ den tilbage fra fordybningen og
fjern. Kontroller at ledningsstyret
bliver siddende.
6. Drej pærefatningen mod uret, og tag den ud af lampeenheden.

Pleje af bilen209
7. Løsn pæren fra pærefatningen,og udskift pæren.
Bremselygtepære( 1)
Blinklys ( 2)
8. Sæt pærefatningen i lygteenhe‐ den. Monter lygteenheden i
fordybningen og spænd lygtefik‐
seringsmøtrikken indefra. Fastgør
afdækningen.
Lygteenhed i bagklappen
1. Åbn bagklappen, og fjern dæks‐ let.

210Pleje af bilen2. Løsn lygtens fikseringsmøtrikmed en topnøgle.
3. Manuelt udskru og afmonter lygtens fikseringsmøtrik.
4. Afkobl holdeklipsen, mens lygteenheden trykkes en smule
ud.
5. Udefra, træk forsigtigt lygteenhe‐ den tilbage fra fordybningen og
fjern. Kontroller at ledningsstyret
bliver siddende.
6. Drej pærefatningen mod uret, og tag den ud af lampeenheden.
7. Løsn pæren fra pærefatningen, og udskift pæren:
Baklygtepære ( 1)
Tågebaglygte ( 2)
8. Sæt pærefatningen i lygteenhe‐ den. Monter lygteenheden i
fordybningen og spænd lygtefik‐
seringsmøtrikken indefra. Fastgør
afdækningen.
Højtplaceret stoplys
Den midterste højtplacerede bremse‐ lygte er udformet som LED og kan
ikke skiftes.
Få lygterne repareret på et værksted ved svigt.
Kontrol af pærer
Tilslut tændingen, aktiver og kontrol‐
ler alle lysfunktioner.

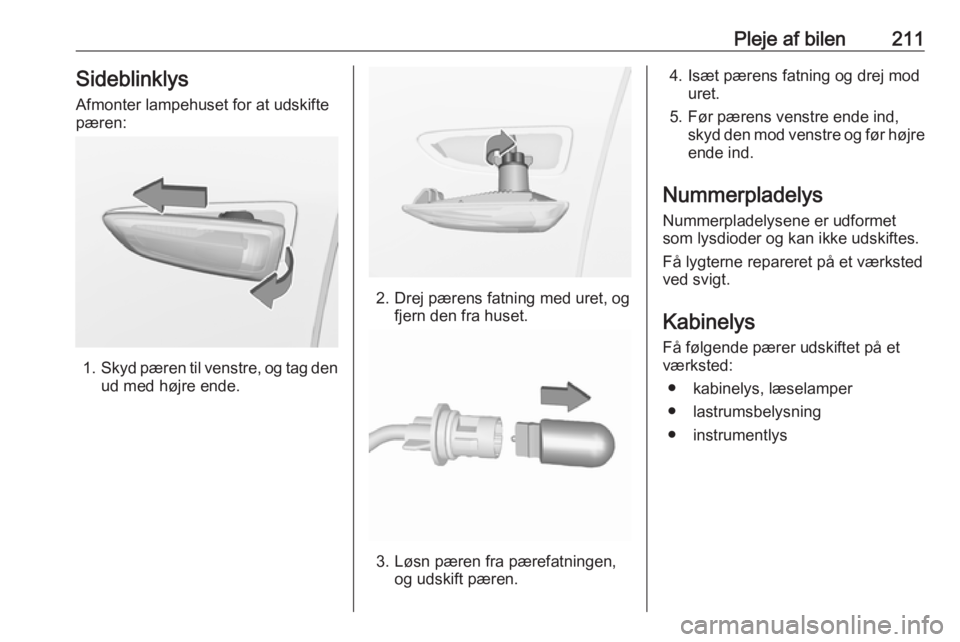

Pleje af bilen211Sideblinklys
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pærens fatning med uret, og fjern den fra huset.
3. Løsn pæren fra pærefatningen,og udskift pæren.
4. Isæt pærens fatning og drej mod uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højre
ende ind.
Nummerpladelys
Nummerpladelysene er udformet
som lysdioder og kan ikke udskiftes.
Få lygterne repareret på et værksted
ved svigt.
Kabinelys
Få følgende pærer udskiftet på et
værksted:
● kabinelys, læselamper● lastrumsbelysning
● instrumentlys

212Pleje af bilenElektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ● motorrum
● instrumentpanel
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐ brændte smeltetråd.Forsigtig
Sikringen må ikke udskiftes, før
årsagen til fejlen er afhjulpet.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der kan findes en sikringstang foran
sikringsboksen i instrumentpanelet.
Tangen har to sider til forskellige
sikringstyper.

Pleje af bilen213
Tag fat om sikringen med tangen
ovenfra eller fra siden alt efter
sikringstypen. Træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet, og tag det af.
Alt efter version findes der forskellige sikringsbokse i motorrummet:
Nr.Strømkreds9Tyverialarm10Stop-start-system11Dieseludstødningssystem13Stop-start-system15Elektrisk servostyring / Radar22Horn29Starter

214Pleje af bilenNr.Strømkreds1Klimastyring2Rat4Elektrisk parkeringsbremse6Ventilationsspjæld16Tågeforlygter18Højre fjernlys (halogen) / højre
forlygte (LED)19Venstre fjernlys (halogen) /
Højre forlygte (LED)21StarterNr.Strømkreds22El-opvarmet forrude26Ekstra varmer / El-opvarmet
forrude
Når defekte sikringer er blevet udskif‐ tet, lukkes sikringsboksens låg, og
det låses.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler er sikringsbok‐
sen placeret bag et dæksel i instru‐
mentpanelet på venstre side. Åbn
dækslet og fjern det ved at trykke på
låsen.
Alt efter version findes der forskellige sikringsbokse i instrumentpanelet:Nr.Strømkreds1Elektronisk nøglesystem /
Tyverialarm4Stop-start-system5Avanceret parkeringsassistent /
Kamera / Gearkassestyremodul
