Page 265 of 341

Îngrijirea autovehiculului2636. Scoateţi becurile şi înlocuiţi-le:Lampa de poziţie spate/frână ( 1)
Lampa de semnalizare ( 2)
7. Introduceţi soclul becului în corpul
lămpii.
8. Lămpi de poziţie LED:
La versiunea cu lămpi de poziţie
din spate cu LED şi stopuri de
frână cu LED, numai becul lămpii
de semnalizare a direcţiei poate fi înlocuit: rotiţi şi scoateţi soclul
becului din ansamblul lămpii.
Înlocuiţi becul din soclu.
9. Ataşaţi cablul la opritor.
10. Ataşaţi ansamblul lămpii la caroseria autovehiculului şi
strângeţi piuliţele de fixare din
interiorul portbagajului. Fixaţi
capacul.
În funcţie de versiune, lămpile de
poziţie din spate şi lămpile de frână
sunt proiectate ca LED-uri. În cazul
unei defecţiuni, apelaţi la un atelier
pentru înlocuirea LED-urilor.
Ansamblul luminilor din hayon
1. Desprindeţi capacul din hayon şi scoateţi-l.
2. Deşurubaţi cu mâna piuliţa de fixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
Page 266 of 341
264Îngrijirea autovehiculului
4.Presaţi cele trei cleme de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
5. Scoateţi becul şi înlocuiţi-l:
Lampa de marşarier ( 1)
Lumină spate ( 2)
Lampa de ceaţă spate ( 3) (partea
stângă)
6. Introduceţi soclul becului în corpul
lămpii.
7. La versiunea cu lămpi de poziţie din spate cu leduri, numai becul
lămpii de marşarier poate fi
înlocuit: rotiţi şi scoateţi soclul
becului din ansamblul lămpii.
Înlocuiţi becul din soclu.
8. Fixaţi ansamblul de iluminat pe hayon şi strângeţi piuliţa de fixare
din interior. Fixaţi capacul.
În funcţie de versiune, lămpile de
poziţie din spate sunt proiectate ca
LED-uri. În cazul unei defecţiuni,
apelaţi la un atelier pentru înlocuirea
LED-urilor.
Lămpi de semnalizare laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa din partea stângă şi demontaţi-o din partea dreaptă.
Page 267 of 341
Îngrijirea autovehiculului265
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.
3. Demontaţi soclul becului din carcasa lămpii prin rotirea în sens
antiorar.
Page 268 of 341

266Îngrijirea autovehiculului4. Trageţi becul din soclu şiînlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Unele versiuni au lumini pentru
plăcuţa de înmatriculare cu leduri.
Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Luminile interioare
Plafoniera, lămpile de lectură
Adresaţi-vă unui atelier pentru
schimbarea becurilor.
Lampa pentru iluminarea
portbagajului
Adresaţi-vă unui atelier pentru
schimbarea becurilor.
Iluminarea panoului de bord Adresaţi-vă unui atelier pentru
schimbarea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
● compartiment motor
● panoul de bord
● portbagajul
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile defecte pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.
Page 269 of 341
Îngrijirea autovehiculului267
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.
Page 270 of 341

268Îngrijirea autovehicululuiNr.Circuit1Demarorul2Demarorul3Senzor de evacuare4Modulul de comandă al moto‐
rului5Funcţiile motorului/ventil pneu‐
matic6Modulul de comandă al transmi‐ siei7Avertizarea privind coliziunea
frontală / Controlul adaptiv al
vitezei de croazieră8Modulul de comandă al moto‐
rului9Sistemul de climatizare10Sistemul de eşapament diesel11Sistemul de închidere a hayo‐
nului, transmisia12Scaun cu masaj lombar13Pompă post fierbere14Sistemul de eşapament diesel15Senzor de evacuareNr.Circuit16Injecţia de carburant17Injecţia de carburant18Sistemul de eşapament diesel19Sistemul de eşapament diesel20–21–22ABS23Sistem de spălător pentru
parbriz şi lunetă24Spălare far25Încălzirea motorinei26Modulul de comandă al transmi‐ siei27Modulul hayonului acţionat elec‐ tric28–29Luneta încălzită30Oglinzile cu dezgheţare31Modul avertizare antifurtNr.Circuit32Transformator CC/Afişaj LED/
Încălzitor electric/Control clima‐
tizare/Controler bujie cu incan‐
descenţă33Claxon avertizare antifurt34Claxonul35Priza din portbagaj36Faza lungă dreapta (Halogen)/
Faza scurtă dreapta (LED)37Faza lungă stânga (halogen)38Far LED/Reglarea automată a
distanţei de iluminare a farurilor39Proiectoarele de ceaţă40Modul gateway central41Senzor de apă în combustibil/
Pompă de apă42Reglarea manuală a fasciculului
farurilor43Pompa de combustibil44Camera video retrovizoare/
Oglindă retrovizoare interioară/
Modul remorcă
Page 271 of 341

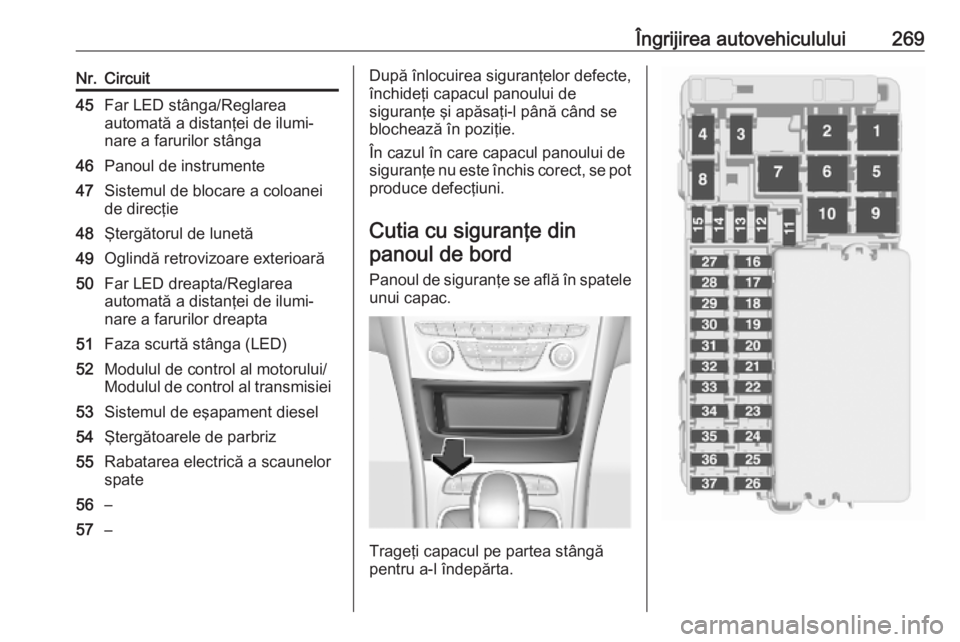

Îngrijirea autovehiculului269Nr.Circuit45Far LED stânga/Reglarea
automată a distanţei de ilumi‐
nare a farurilor stânga46Panoul de instrumente47Sistemul de blocare a coloanei
de direcţie48Ştergătorul de lunetă49Oglindă retrovizoare exterioară50Far LED dreapta/Reglarea
automată a distanţei de ilumi‐
nare a farurilor dreapta51Faza scurtă stânga (LED)52Modulul de control al motorului/
Modulul de control al transmisiei53Sistemul de eşapament diesel54Ştergătoarele de parbriz55Rabatarea electrică a scaunelor
spate56–57–După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Cutia cu siguranţe din panoul de bord
Panoul de siguranţe se află în spatele
unui capac.
Trageţi capacul pe partea stângă
pentru a-l îndepărta.
Page 272 of 341

270Îngrijirea autovehicululuiNr.Circuit1Încălzirea banchetei (numai
pentru autovehicule fără claxon
de alarmă)2Sistemul de climatizare, venti‐
lator3Scaun acţionat electric din
partea şoferului4Scaun acţionat electric din
partea pasagerului din faţă5–6Geam acţionat electric faţă7ABS8Volanul încălzit9Modulul de control al autovehi‐
culului 810Geam acţionat electric spate11Trapa12Modulul de control al autovehi‐
culului 413Încălzirea scaunului (numai
autovehicule fără claxon de
alarmă)Nr.Circuit14Oglinzile retrovizoare exterioare15Modulul de control al autovehi‐
culului 116Modulul de control al autovehi‐
culului 717Modulul de control al autovehi‐
culului 618Modulul de control al autovehi‐
culului 319Conectorul legăturii de date20Sistemul airbag21Sistemul de climatizare22Sistemul de închidere centra‐
lizată, hayon23Sistemul cu cheie electronică24Funcţia de memorie a scaunului
acţionat electric25Volanul cu sistem airbag26Contact/Sistem de blocare a
volanului27Modulul de control al autovehi‐
culului 2Nr.Circuit28Mufă USB29Bricheta/priza pentru accesorii
faţă30Maneta selectorului de viteze31Ştergătorul de lunetă32Modulul de comandă al transmi‐ siei33Sistemul de alarmă antifurt/
Sirena34Sistem de asistenţă la parcare/
Sistem de avertizare unghi mort
lateral/Sistem Infotainment/
Mufă USB35OnStar36Afişaj pentru informaţii/Blocul instrumentelor de bord/Dispo‐
zitiv de redare CD37Sistem Infotainment, radio
După schimbarea siguranţelor
defecte, închideţi capacul cutiei cu
siguranţe:
1. Aplicaţi capacul pe partea dreaptă.
