Kørsel og betjening205Deaktivering
Systemet deaktiveres ved:
● et kort tryk på (
● gennemført parkering med ønsket resultat
● hurtigere kørsel end 30 km/t under søgningen efter en parke‐
ringsbås
● hurtigere kørsel end 8 km/t under
parkeringsvejledning
● registreret indgreb fra føreren ● overskridelse af maksimalt antal gearskift: otte cyklusser ved
parallelparkering, eller
fem cyklusser ved vinkelret
parkering
● at afbryde tændingen
Deaktivering fra førerens eller syste‐
mets side under manøvrering angives
med en meddelelse på displayet.
Derudover høres et lydsignal.Fejl
En meddelelse vises, når:
● Der er en fejl i systemet.
● Det ikke lykkedes føreren at gennemføre parkeringsmanøv‐
ren.
● Systemet fungerer ikke. ● En hvilken som helst af de oven‐ for beskrevne grunde til deakti‐
vering foreligger.
Hvis der registreres en genstand under parkeringsinstruktionerne,
vises en meddelelse om at standse
bilen. Fjernelse af objektet genopta‐
ger parkeringen. Hvis objektet ikke
fjernes, deaktiveres systemet. Et
langt tryk på ( aktiverer systemet og
søgningen efter en ny parkeringsbås.
Grundlæggende bemærkninger
til parkeringsassistentsystemer9 Advarsel
Under visse omstændigheder kan
systemet være ude af stand til at registrere hindringer i tilfælde af
reflekterende overflader på
genstande eller klæder samt
eksterne støjkilder.
Vær særligt opmærksom på lave
hindringer, der kan beskadige den nederste del af kofangeren.Forsigtig
Systemets ydelse kan være
nedsat, hvis sensorerne er tildæk‐
ket, f.eks. af is eller sne.
Parkeringsassistentsystemets
funktion kan være nedsat på
grund af tung belastning.
Der gælder særlige betingelser,
hvis der er højere køretøjer i
nærheden (f.eks. off-road køretø‐
jer, MPV'er, varevogne). Registre‐ ring af genstande og korrekt
afstandsindikering i den øverste del af disse køretøjer kan ikke
garanteres.

Kørsel og betjening207
Blindvinkel-alarmen er aktiv fra
hastigheder på 10 km/t op til
140 km/t. Ved hurtigere kørsel end
140 km/t deaktiveres systemet, hvil‐
ket angives med svagt oplyste advar‐
selssymboler B i begge sidespejle.
Hvis hastigheden nedsættes igen,
slukkes advarselssymbolerne. Hvis
en bil så registreres i den blinde zone, tænder advarselssymbolerne B som
normalt i den relevante side.
Når bilen startes, tændes displayet
for begge sidespejle kortvarigt for at
angive, at systemet er aktiveret.
Systemet kan aktiveres og deaktive‐
res på informationsdisplayet. Indivi‐
duelle indstillinger 3 121.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.
Registreringszoner Registreringszonerne starter ved
bageste kofanger og strækker sig ca.
tre meter bagud og til siderne. Zonens højde er mellem ca. en halv meter og
to meter fra jorden.
Systemet er deaktiveret, hvis bilen
trækker en anhænger, eller hvis der
er monteret en cykelholder.
Blindvinkel-alarm er beregnet til at
ignorere stationære genstande,
f.eks. autoværn, stolper, kantsten,
mure og bjælker. Parkerede biler eller modkørende biler registreres ikke.
Fejl
Lejlighedsvis vil systemet glemme at advare. Dette kan ske under normale omstændigheder og vil øges i våde
forhold.
Blindvinkel-alarm fungerer ikke, når
venstre eller højre hjørne af den
bageste kofanger er dækket afmudder, snavs, sne, is eller sjap, og i
kraftige regnskyl. Rengøringsanvis‐
ninger 3 272.
I tilfælde af en fejl i systemet, eller hvis systemet ikke fungerer på grund af
midlertidige forhold, lyser symbolerne i spejlene konstant, og der vises en
meddelelse i førerinformationscen‐
tret. Søg hjælp på et værksted.

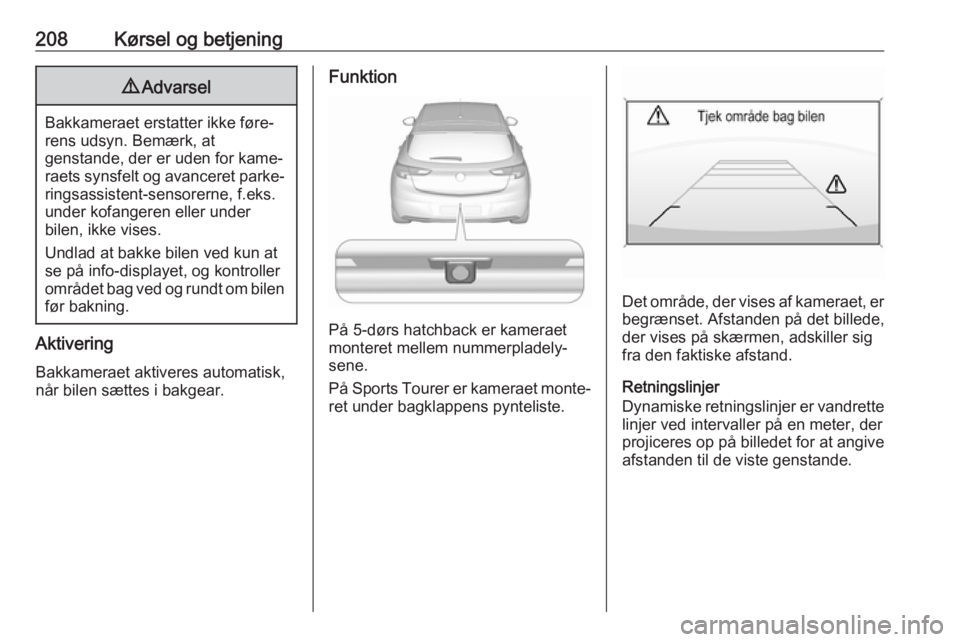

Bakkamera
Bakkameraet hjælper føreren ved bakning ved at vise et billede af områ‐ det bag bilen.
Kameraets billede vises på farve-info-
displayet.

208Kørsel og betjening9Advarsel
Bakkameraet erstatter ikke føre‐
rens udsyn. Bemærk, at
genstande, der er uden for kame‐
raets synsfelt og avanceret parke‐ ringsassistent-sensorerne, f.eks.
under kofangeren eller under
bilen, ikke vises.
Undlad at bakke bilen ved kun at
se på info-displayet, og kontroller
området bag ved og rundt om bilen
før bakning.
Aktivering
Bakkameraet aktiveres automatisk,
når bilen sættes i bakgear.
Funktion
På 5-dørs hatchback er kameraet
monteret mellem nummerpladely‐
sene.
På Sports Tourer er kameraet monte‐ ret under bagklappens pynteliste.
Det område, der vises af kameraet, er begrænset. Afstanden på det billede,
der vises på skærmen, adskiller sig
fra den faktiske afstand.
Retningslinjer
Dynamiske retningslinjer er vandrette
linjer ved intervaller på en meter, der projiceres op på billedet for at angive
afstanden til de viste genstande.

Kørsel og betjening209
Bilens bane vises i overensstem‐
melse med styreudslaget.
Advarselssymboler
Advarselssymboler vises som trekan‐ ter 9 på det billede, som viser forhin‐
dringer registreret af den avancerede
parkeringsassistents bagsensorer.
Endvidere fremkommer 9 på den
øverste linje af informationsdisplayet
med advarslen om at kontrollere
bilens omgivelser.
Deaktivering
Kameraet slukkes, når en bestemtfremadgående kørehastighed over‐
skrides, eller hvis bakgearet ikke er i
indgreb i ca. 15 sekunder.
Deaktivering af retningslinjer og
advarselssymboler
7" Farve-info-display: Aktivering og
deaktivering af de visuelle retnings‐
linjer og advarselssymbolerne kan ændres via berøringsknapper i den
nederste zone af displayet.
8" Farve-info-display: Aktivering og
deaktivering af de visuelle retnings‐
linjer og advarselssymbolerne kan
ændres i Indstillinger-menuen på
Informationsdisplayet. Vælg den rele‐
vante indstilling i Indstillinger, I
Bakkamera .
Informationsdisplay 3 117.
Individuelle indstillinger 3 121.
Fejl
Fejlmeddelelser vises med en 9 på
den øverste linje på info-displayet.
Bakkameraet fungerer muligvis ikke korrekt, når:
● Det er mørkt i omgivelserne.
● Solen eller strålen fra forlygterne skinner direkte ind i kameralin‐sen.
● Is, sne, mudder eller andet dækker kameralinsen. Rengør
linsen, skyl den med vand, og tør den med en blød klud.
● Bilen kører med påhæng.
● Bilen har haft en bagendekolli‐ sion.
● Der er meget store temperatu‐ rændringer.

210Kørsel og betjeningTrafikskiltassistent
Funktion Vejskiltassistent registrerer bestemtevejskilte ved hjælp af et frontkamera
og viser dem i førerinformationscen‐
tret.
Hvis bilen er udstyret med et indbyg‐
get navigationssystem, kan vejskilte
fra datakort også være inkluderet.
De vejskilte, der registreres, er:
Hastigheds- og forbudstavler ● hastighedsbegrænsning
● overhaling forbudt● ophør af hastighedsbegræns‐ ning
● ophør af overhaling forbudtVejskilte
Start og slutning på:
● byregioner (landespecifik)
● motorveje
● A-veje
● legegaderSupplerende skilte ● yderligere vink til vejskilte
● begrænsning af kørsel med påhæng
● traktorbegrænsninger
● advarsel om våd kørebane
● advarsel om is
● tidsbegrænsninger
● afstandsbegrænsninger
● retningspile
Hastighedsbegrænsningsskilte og
skilte med overhaling forbudt vises i
førerinformationscentret, indtil næste
hastighedsbegrænsningskilt ellerskilt for ophør af hastighedsbegræns‐ ning registreres, eller indtil et define‐
ret tidsudløb af skiltningen.
Visning af flere skilte på displayet er
mulig.
Et udråbstegn i en ramme viser, at der er registreret et yderligere skilt, som
systemet ikke tydeligt kan identifi‐
cere.
Systemet fungerer uden tab af
ydeevne op til en hastighed af
200 km/t, alt efter lysforholdene. Om
natten er systemet aktivt op til en
hastighed på 160 km/t.

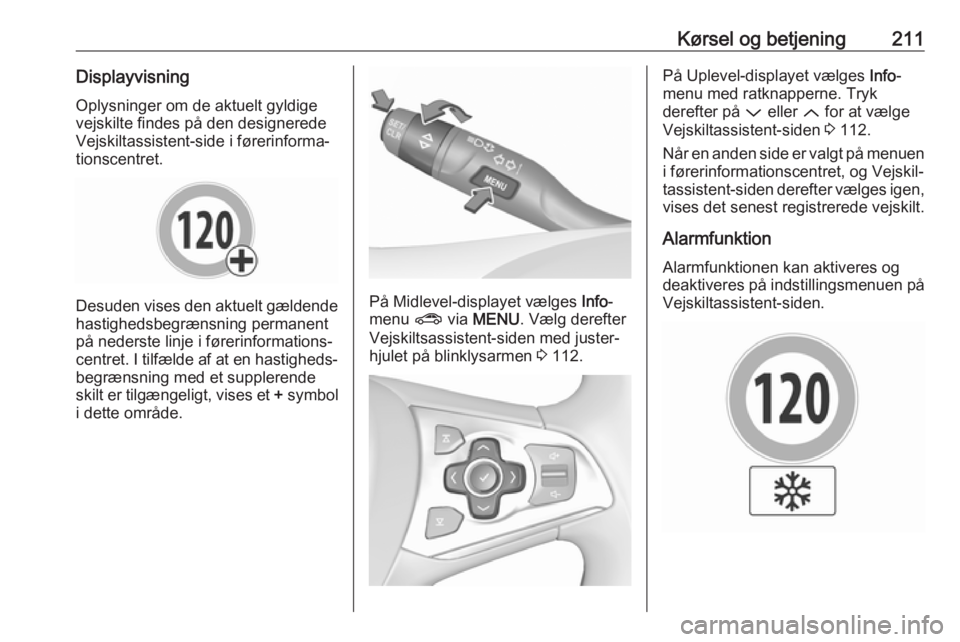

Kørsel og betjening211Displayvisning
Oplysninger om de aktuelt gyldige
vejskilte findes på den designerede
Vejskiltassistent-side i førerinforma‐
tionscentret.
Desuden vises den aktuelt gældende hastighedsbegrænsning permanentpå nederste linje i førerinformations‐
centret. I tilfælde af at en hastigheds‐
begrænsning med et supplerende
skilt er tilgængeligt, vises et + symbol
i dette område.På Midlevel-displayet vælges Info-
menu ? via MENU . Vælg derefter
Vejskiltsassistent-siden med juster‐ hjulet på blinklysarmen 3 112.
På Uplevel-displayet vælges Info-
menu med ratknapperne. Tryk
derefter på P eller Q for at vælge
Vejskiltassistent-siden 3 112.
Når en anden side er valgt på menuen
i førerinformationscentret, og Vejskil‐
tassistent-siden derefter vælges igen, vises det senest registrerede vejskilt.
Alarmfunktion Alarmfunktionen kan aktiveres og
deaktiveres på indstillingsmenuen på
Vejskiltassistent-siden.

212Kørsel og betjeningNår funktionen er aktiveret, og hvis
siden for registrering af vejskilte aktu‐
elt ikke vises, fremkommer nyligt regi‐
strerede skilte med hastighedsbe‐
grænsninger og overhaling forbudt i
form af pop-op-alarmer i førerinfor‐
mationscentret.
På Midlevel-displayet, når Vejskiltas‐
sistent-siden vises, tryk på SET/CLR
på blinklysarmen.
Vælg Advarsler TIL eller Advarsler
FRA ved at dreje justerhjulet, og tryk
på SET/CLR .
På Uplevel-displayet, når Vejskiltas‐
sistent-siden vises, tryk på q på
ratknapperne.Alarmfunktionen aktiveres ved at
indstille J og deaktiveres ved at
indstille I med knappen 9.
Pop-up-alarmen vises i førerinforma‐
tionscentret i ca. otte sekunder.
Systemnulstilling
Indholdet af vejskiltvisningen kan
slettes i indstillingsmenuen på
Vejskiltassistent-siden ved at vælge
Nulstil og bekræfte med SET/CLR på
blinklysarmen eller 9 på ratknap‐
perne.
Som et alternativ kan der trykkes på SET/CLR eller 9 i tre sekunder for at
slette sidens indhold.

Pleje af bilen247Nr.Strømkreds1Starter2Starter3Udstødningssensor4Motorstyreenhed5Motorfunktioner/Aeroshutter6Gearkassestyreenhed7Advarsel, frontkollision / Adaptiv
cruise control8Motorstyreenhed9Klimastyring10Dieseludstødningssystem11Bagklaplåsesystem, gearkasse12Lændemassage på sæde13Efterkogningspumpe14Dieseludstødningssystem15Udstødningssensor16Brændstofindsprøjtning17BrændstofindsprøjtningNr.Strømkreds18Dieseludstødningssystem19Dieseludstødningssystem20–21–22ABS23Sprinklersystem til for- og
bagrude24Sprinkler forlygte25Dieselolieopvarmning26Gearkassestyreenhed27Bagklap-elmodul28–29El-bagrude30Spejlafrimer31Tyverialarmmodul32DC-transformer/LED-display/
elektrisk varmer/klimastyring/
gløderørs-styreenhedNr.Strømkreds33Tyverialarm horn34Horn35Stikdåse i bagagerum36Højre fjernlys (halogen)/højre
nærlys (LED)37Venstre fjernlys (halogen)38LED-forlygte/automatisk
lyslængderegulering39Tågeforlygte40Midterste gatewaymodul41Føler for vand-i-brændstof/
vandpumpe42Manuel lyslængderegulering43Brændstofpumpe44Bakkamera/bakspejl/anhæn‐
germodul45Venstre LED-forlygte/automa‐
tisk lyslængderegulering,
venstre
