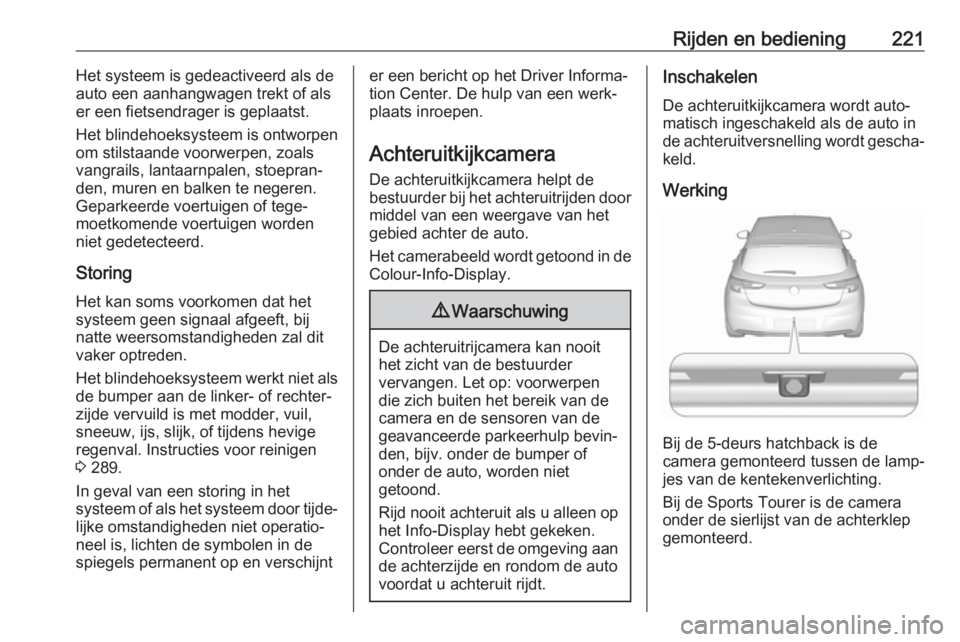

Rijden en bediening221Het systeem is gedeactiveerd als de
auto een aanhangwagen trekt of als
er een fietsendrager is geplaatst.
Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen, zoals
vangrails, lantaarnpalen, stoepran‐
den, muren en balken te negeren.
Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.
Storing
Het kan soms voorkomen dat het systeem geen signaal afgeeft, bij
natte weersomstandigheden zal dit
vaker optreden.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐
zijde vervuild is met modder, vuil,
sneeuw, ijs, slijk, of tijdens hevige
regenval. Instructies voor reinigen
3 289.
In geval van een storing in het
systeem of als het systeem door tijde‐
lijke omstandigheden niet operatio‐
neel is, lichten de symbolen in de
spiegels permanent op en verschijnter een bericht op het Driver Informa‐
tion Center. De hulp van een werk‐ plaats inroepen.
Achteruitkijkcamera
De achteruitkijkcamera helpt de
bestuurder bij het achteruitrijden door middel van een weergave van het
gebied achter de auto.
Het camerabeeld wordt getoond in de
Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder
vervangen. Let op: voorwerpen
die zich buiten het bereik van de
camera en de sensoren van de
geavanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of
onder de auto, worden niet
getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De achteruitkijkcamera wordt auto‐
matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.
Werking
Bij de 5-deurs hatchback is de
camera gemonteerd tussen de lamp‐
jes van de kentekenverlichting.
Bij de Sports Tourer is de camera
onder de sierlijst van de achterklep gemonteerd.

222Rijden en bediening
De camera bestrijkt slechts een
beperkt gebied. De afstand op het
beeld op de display, verschilt van de
werkelijke afstand.
Geleidingsstrepen
Dynamische geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van een meter die op de
afbeelding zijn geprojecteerd om de
afstand tot de getoonde objecten te
kunnen bepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Ook verschijnt 9 op de bovenste
regel van het Info-Display met de
waarschuwing om de omgeving van
de auto te controleren.
Uitschakelen
De camera wordt uitgeschakeld
wanneer een bepaalde voorwaartse
snelheid wordt overschreden of als
de achteruitversnelling gedurende
ca. 15 seconden niet is ingeschakeld.
Deactivering van geleidingsstrepen
en waarschuwingssymbolen
7 inch Colour-Info-Display: u kunt de
visuele geleidingsstrepen en waar‐
schuwingssymbolen activeren of
deactiveren met de aanraaktoetsen in het onderste deel van het display.

262Verzorging van de autoNr.Stroomkring1Startmotor2Startmotor3Uitlaatsensor4Motorregelmodule5Motorfuncties/Aeroshutter6Transmissieregelmodule7Frontaanrijdingswaarschuwing/
adaptieve cruise control8Motorregelmodule9Verwarming en ventilatie10Dieseluitlaatsysteem11Vergrendelingssysteem achter‐
klep, transmissie12Massage lendensteun13Nadraaipomp14Dieseluitlaatsysteem15Uitlaatsensor16Brandstofinjectie17Brandstofinjectie18DieseluitlaatsysteemNr.Stroomkring19Dieseluitlaatsysteem20–21–22ABS23Sproeisysteem voor voorruit en
achterruit24Koplampsproeiers25Verwarming dieselbrandstof26Transmissieregelmodule27Module elektrisch bediende
achterklep28–29Achterruitverwarming30Spiegelverwarming31Diefstalalarmmodule32DC-transformator/led-display/
elektrische verwarming/klimaat‐
regeling/gloeibougieregelaar33Sirene diefstalalarm34Claxon35Aansluiting bagageruimteNr.Stroomkring36Groot licht rechts (halogeen)/
dimlicht rechts (led)37Groot licht links (halogeen)38Led-koplamp/automatische
koplampverstelling39Mistlamp40Centrale gateway-module41'Water in brandstof'-sensor/
waterpomp42Handmatige koplampverstelling43Brandstofpomp44Achteruitkijkcamera/binnen‐
spiegel/aanhangermodule45Led-koplamp, links/automati‐
sche koplampverstelling, links46Instrumentengroep47Stuurslot48Achterruitenwisser49Buitenspiegels50Led-koplamp, rechts/automati‐
sche koplampverstelling, rechts51Linker dimlicht (led)

270Verzorging van de autoSchakel het contact uit als de
bandenspanning moet worden
verhoogd of verlaagd op een auto met bandenspanningscontrolesysteem.
Afhankelijkheid van temperatuur
De bandenspanning hangt af van de temperatuur van de band. Onderweg
lopen de temperatuur en de spanning van de band op. De bandenspannin‐
gen op de bandinformatiesticker en in
de bandenspanningentabel verwijzen naar koude banden, dus bij een
temperatuur van 20 °C.
De druk wordt voor iedere tempera‐
tuurstijging van 10 °C met bijna
10 kPa verhoogd. Houd hiermee
rekening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op het Driver Information Center ziet, is
de werkelijke bandenspanning. Bij
een afgekoelde band is deze waarde
iets lager, maar is de band niet lek.Bandenspanningscontrole‐
systeem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de bandenspanning van alle vier de
banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een spanningssensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk
vereist is, vervalt de typegoedkeu‐
ring van de auto bij het gebruik van wielen zonder spanningssensoren.
U kunt de actuele bandenspannings‐
waarden bekijken op het Driver Infor‐
mation Center.
Midlevel-display:
Selecteer de pagina
Bandenspanningscontrole in het
menu Informatie- menu voertuig ?
op het Driver Information Center
3 119.
Uplevel-display:

Verzorging van de auto271
Selecteer de pagina
Bandenspanningscontrole in het
menu Info op het Driver Information
Center 3 119.
De systeemstatus en bandenspan‐
ningswaarschuwingen worden
samen met het desbetreffende wiel
aangegeven in een bericht op het
Driver Information Center.
Voor de waarschuwingen kijkt het
systeem ook naar de temperatuur
van de band.
Afhankelijkheid van temperatuur
3 269.
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 116.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de banden op de aanbevolen spannings‐
waarden 3 308.
Als w 60-90 seconden knippert en
daarna continu wordt verlicht, is er
een fout in het systeem. De hulp van
een werkplaats inroepen.
Na het op spanning brengen moet u
wellicht een stukje rijden om de
bandenspanningswaarden op het
Driver Information Center bij te
werken. Hierbij kan w oplichten.
Als w bij lagere temperaturen oplicht
en na het rijden dooft, kan dit duiden
op een naderende te lage banden‐
spanning. Bandenspanning controle‐
ren.
Boordinformatie 3 128.
Schakel het contact uit wanneer de
bandenspanning moet worden
verhoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een reservewiel of tijdelijk reserve‐
wiel heeft geen spanningssensor. Het bandenspanningscontrolesysteem
werkt niet op deze banden. Het
controlelampje w brandt. Voor de
overige drie banden blijft het systeem
in werking.
Gebruik van standaard verkrijgbare
vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Als u elektronische apparaten
gebruikt of zich in de buurt vindt van voorzieningen die vergelijkbare
frequenties gebruiken, kan dit de
werking van het bandenspannings‐
controlesysteem verstoren.

272Verzorging van de autoIedere keer dat de banden worden
verwisseld moeten de sensoren van
het bandenspanningscontrolesys‐
teem worden gedemonteerd en
onderhouden. Bij opgeschroefde
sensoren; vervang het ventielelement en de keerring. Bij opgeklikte senso‐
ren moet de hele ventielsteel worden
vervangen.
Beladingsstatus van auto Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de auto
3 308 en selecteer de desbetref‐
fende instelling in het menu
Bandenbelasting op het Driver Infor‐
mation Center, Informatie- menu
voertuig 3 119. Deze instelling is de
referentie voor de bandenspannings‐ waarschuwingen.
Het menu Bandbelasting verschijnt
wanneer de auto stilstaat en de
parkeerrem ingeschakeld is. Bij
auto's met een automatische versnel‐
lingsbak moet de keuzehendel op P
staan.
Midlevel-display:
Selecteer de pagina Bandbelasting in
het menu Informatie- menu
voertuig ? op het Driver Informa‐
tion Center 3 119.
Kies ● Licht voor een comfortabele
spanning tot drie inzittenden.
● Eco voor een Eco-spanning tot
drie inzittenden.
● Max voor volledige belading.
Uplevel-display:Selecteer de pagina
Bandenbelasting in het menu Opties
op het Driver Information Center 3 119.
Kies ● Licht voor een comfortabele
spanning tot drie inzittenden.
● Eco voor een Eco-spanning tot
drie inzittenden.
● Max voor volledige belading.
Koppelingsprocedure
bandenspanningssensor
Elke bandenspanningssensor heeft
een unieke identificatiecode. De iden‐ tificatiecode moet aan de positie van

Verzorging van de auto273een nieuw wiel worden gekoppeld
nadat de wielen zijn geroteerd of alle
wielen zijn verwisseld en als een of
meer bandenspanningssensoren zijn
vervangen. De bandenspannings‐
sensoren moeten ook worden gekop‐
peld na het vervangen van een reser‐
vewiel door een reguliere band met
een bandenspanningssensor.
Bij de volgende contactcyclus moeten
de storingslamp w en het waarschu‐
wingsbericht doven/verdwijnen. De
sensoren worden met een inleertool
in de volgende volgorde gekoppeld
aan de wielposities: voorwiel linker‐
zijde, voorwiel rechterzijde, achter‐
wiel rechterzijde en achterwiel linker‐
zijde. De richtingaanwijzer in de
huidige actieve stand wordt verlicht
totdat de sensor is gekoppeld.
Roep de hulp in van een werkplaats.
U hebt twee minuten voor het koppe‐ len van de positie van het eerste wiel
en vijf minuten voor het koppelen van
de positie van alle vier de wielen. Bij
het overschrijden van deze tijd stopt
het koppelen en moet u opnieuw
beginnen.De koppelingsprocedure voor de
bandenspanningssensoren is als
volgt:
1. Trek de parkeerrem aan.
2. Schakel het contact in.
3. Op auto's met een automatische versnellingsbak: zet de keuze‐
hendel in P.
Bij auto's met handgeschakelde
versnellingsbak: selecteer
Neutraalstand.
4. Midlevel-display: Gebruik MENU op de richtingaan‐
wijzerhendel om Informatie- menu
voertuig ? op het Driver Infor‐
mation Center te selecteren.
Uplevel-display:
Druk op p op het stuurwiel om de
hoofdmenupagina te openen.
Selecteer de pagina Info met
Q of P.
Bevestig met 9.
5. Selecteer het bandenspannin‐ genmenu.
Midlevel-display:
Uplevel-display:
6. Midlevel-display: Druk op SET/CLR om het koppe‐
len van de sensoren te starten. Er
moet een bericht met een vraag

274Verzorging van de autoom acceptatie van het proces
verschijnen.
Druk nogmaals op SET/CLR om
de selectie te bevestigen. De
claxon piept twee keer om aan te
geven dat de ontvanger in de
inleermodus staat.
Uplevel-display:
Druk op 9 om het koppelen van
de sensoren te starten. De claxon
piept twee keer om aan te geven
dat de ontvanger in de inleermo‐
dus staat.
7. Begin met de voorwiel aan de linkerzijde.
8. Zet de inleertool bij het ventiel tegen de wang van de band. Drukdaarna op de toets om de banden‐
spanningssensor te activeren. De claxon piept ter bevestiging dat de sensoridentificatiecode aan de
positie van dit wiel is gekoppeld.
9. Ga verder met het voorwiel rechts
en herhaal de procedure zoals
beschreven in stap 8.
10. Ga verder met het achterwiel rechts en herhaal de procedure
zoals beschreven in stap 8.11. Ga verder met het achterwiel links
en herhaal de procedure zoals
beschreven in stap 8. De claxon
piept twee keer ter bevestiging dat
de sensoridentificatiecode aan
het linker achterwiel is gekoppeld
en dat de koppelingsprocedure
voor de bandenspanningssenso‐ ren afgerond is.
12. Schakel het contact uit.
13. Breng alle vier banden op de aanbevolen bandenspanning
zoals aangegeven op het etiket
bandenspanningsinformatie.
14. Zorg dat de bandenlaadstatus volgens de geselecteerde span‐
ning is ingesteld 3 119.
Profieldiepte Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐
den) is bereikt.Omwille van de veiligheid wordt het
aanbevolen dat de profieldiepte van de banden op één as onderling niet
meer dan 2 mm verschilt.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan een van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De locatie hier‐ van is met markeringen op de zijkant
van de band weergegeven.
Is de slijtage voor groter dan achter,
dan de voorbanden regelmatig
omwisselen met de achterbanden. De draairichting van de wielen moet
dezelfde zijn als voorheen.
