2019 MAZDA MODEL CX-5 ESP

Jak korzystać z funkcji wyświetlanych linii ścieżki samochodu
(Stan rzeczywisty)
(Ekran)
AB
AB
C
C
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie
Upewnij się, że nie ma żadnych przeszkód w obrębie wyświetlanyc
h linii ścieżki
samochodu.
Obracaj kierownicą tak, aby wyświetlane linie ścieżki samochodu przebiegały po
wewnętrznej stronie przeszkody (A) i jedź samochodem do przodu, dopóki przeszkoda nie
zostanie ominięta.
Jeśli wyświetlane linie ścieżki samochodu znajdują się na przes zkodzie (B) lub poza nią (C),
samochód może uderzyć w przeszkodę w przypadku na głego skręcenia nim.
PRZESTROGA
Zakres rozpoznawczy czujnika parkowania ma pewne ograniczenia. Na przykład
przeszkody, do których samochód zbliża się bokiem oraz obiekty niskie mog\b nie być
wykrywane. Zawsze upewnij się, czy wo kół samochodu nie dostrzegasz żadnego
zagrożenia.
Ze szczegółami można się zapoznać w rozdzi ale, w którym opisano ostrzeżenie i sygnał
ostrzegawczy wykrycia przeszkody przez czujnik parkowania.
Patrz rozdział „System czujników parkowania” na stronie 4-324.
 Nie obracaj kierownic\b bardziej, dopóki samo chód nie ominie przeszkody, nawet jeśli
przeszkoda nie będzie już widoczna na ekra nie widoku bocznego. Jeśli bardziej obrócisz
kierownic\b, samochód może uderzyć w prze szkodę, jeśli gwałtownie nim skręcisz.
Podczas jazdy
i-ACTIVSENSE
4-270
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

UWAGA
•Ponieważ obraz wy świetlany na ekranie mo że odbiegać od rzeczywistych panuj ących
warunków, zawsze sprawdzaj, czy otoczenie jest bezpieczne, pos ługuj ąc się lusterkami i
bezpoś rednio obserwuj ąc ca ły obszar wokół samochodu podczas jazdy.
•Nawet jeżeli obiekt wy świetlany na ekranie, na przyk ład kraw ężnik lub linia wyznaczaj ąca
miejsce postojowe i równoleg łe linie prowadz ące samochodu wydaj ą si ę by ć równoleg łe,
w rzeczywisto ści mog ą takie nie by ć.
Widok od góry/Widok tylny
Korzystaj z widoku od góry/widoku tylnego, aby lepiej sprawdzać otoczenie podczas
ruszania z miejsca, parkowania lub zatrzymywania samochodu.
Zakres obrazu wyświe tlanego na ekranie
(Stan rzeczywisty) (Ekran)
Obiekt docelowy
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie
UWAGA
•Na ekranie widoku od góry obszary w kolorze czarnym na obrazie przodu i ty łu
samochodu oraz punkty, w których poszczególne obrazy z kamery łącz ą si ę ze sob ą, to
martwe pola.
•Poniewa ż obrazy wyś wietlane na ekranie widoku od góry przetwarzane s ą przez ka żd ą z
kamer, ekran widoku od góry moż e być wyświetlany jak poni żej.
•Jeś li przez któr ąkolwiek z kamer wychwytyw any jest obraz zawierający obiekt o
wyrazistym kolorze, mo że to dotyczy ć ca łego ekranu i wówczas b ędzie wy świetlany taki
w ła śnie kolor.
Podczas jazdy
i-ACTIVSENSE
4-271
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

•Przeszkody wyświetlane na widoku tylnym mog ą nie by ć wy świetlane na ekranie widoku
od góry.
•Je śli po ło żenie lub k ąt ka żdej kamery zmieni si ę z powodu przechylenia si ę samochodu,
obraz mo że ulec zniekszta łceniu.
•Linie na drodze mog ą wygl ądać na zniekszta łcone w miejscach, w których poszczególne
obrazy z kamery łą czą si ę ze sob ą.
•Ca ły ekran mo że wyglą dać na jasny/ciemny w zale żno ści od poziomu nat ężenia świat ła
wokó ł ka żdej z kamer.
Wyświetlanie ekranu
-a
-b
(Kiedy włączone jest wyświetlanie
linii ścieżki samochodu) (Kiedy wyłączone jest wyświetlanie
linii ścieżki samochodu)
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie

Wskazanie/Ikona
Co oznacza
Wskazanie czujnika parkowania Wyświetla status wykrywania przeszkody przez czujnik par‐
kowania, gdy jest on aktywny.
Ze szczegółami można się zapoz nać w rozdziale, w którym
opisano ostrzeżenie i sygnał ost rzegawczy wykrycia przeszko‐
dy przez czujnik parkowania.
Patrz rozdział „System czujników parkowania” na stronie
4-324.
Ikona koła Wskazuje kierunek ustawienia przednich kół. Porusza się
zgodnie z ruchami koła kierownicy.
Wyświetlane linie ścieżki samochodu
(kolor pomarańczowy) Wskazuje przybliżon
ą przewidywaną ścieżkę samochodu. Po‐
rusza się zgodnie z ruchami koła kierownicy.
a) Wskazuje ścieżkę, jaką najprawdopodobniej pokonają koła
tylne.
b) Wskazuje ścieżkę, jaką najprawdopodobniej pokona zew‐
nętrzna strona samochodu.
Podczas jazdy
i-ACTIVSENSE
4-272
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

UWAGA
•Ponieważ mo żliwe jest wyst ępowanie ró żnic pomi ędzy obrazem wy świetlanym na ekranie,
jak pokazano poniż ej, a rzeczywistymi warunkami podczas parkowania, zawsze
sprawdzaj, czy z ty łu pojazdu nie ma żadnego niebezpiecze ństwa i obserwuj otoczenie
b ęd ące bezpo średnio w zasi ęgu Twojego wzroku.
•Mimo i ż ko ńcowa linia miejsca postojowego (lub gara żu) oraz linie odleg ło ściowe
widoczne na ekranie wydaj ą si ę by ć równoleg łe, w rzeczywisto ści mog ą one nieco
odbiega ć od tego typu wskazania.
•Podczas parkowania na miejscu z linią podziału wyznaczon ą tylko z jednej strony na
ekranie linia ta oraz linia szeroko ści samochodu mog ą wydawać się równoleg łe, jednak
w rzeczywisto ści mog ą one odbiegać od tego typu wskazania.
•Poniżej przedstawiono przyk ład parkuj ącego samochodu, w którym kierowca podczas
cofania obraca kierownic ą w lewo. Podczas cofania na mi ejsce postojowe z przeciwnego
kierunku ruch kierownic ą b ędzie odwrotny.
1. Cofnij na miejsce postojowe, obracając kierownicą tak, aby sa mochód znalazł się na
samym środku wolnej przestrzeni.

(Stan rzeczywisty)
(Ekran)
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie
2. W momencie, kiedy Twój samochód zaczyna wjeżdżać na miejsce p arkingowe,
zatrzymaj go i ustaw kierownicę tak, aby linie szerokości pojaz du i boki przestrzeni
parkingowej z lewej i z prawej strony były niemal identyczne, p o czym powoli
kontynuuj cofanie.
3. Gdy linie szerokości pojazdu oraz boki przestrzeni parkingowe j z lewej i z prawej strony
będą równoległe, wyprostuj kierow nicę i powoli cofnij do końca miejsca parkingowego.
Obserwuj nadal otoczenie samochodu, po czym zatrzymaj go w najl epszej możliwej
pozycji. (Jeśli miejsce parkingowe ma wyznaczone linie podziału , sprawdź, czy linie
szerokości samochodu są ustawione względem nich równolegle).
Podczas jazdy
i-ACTIVSENSE
4-274
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

(Stan rzeczywisty)
(Ekran)
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie
Szeroki widok tylny
Korzystaj z szerokiego widoku tylnego, aby lepiej sprawdzać oto czenie podczas ruszania z
miejsca, parkowania lub zatrzymywania samochodu.
Zakres obrazu wyświe tlanego na ekranie
(Stan rzeczywisty) (Ekran)
Obiekt docelowy
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie
Podczas jazdy
i-ACTIVSENSE
4-275
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

Wyświetlanie ekranu
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie

Wskazanie/IkonaCo oznacza
Linie powiększonej szerokości samo‐
chodu i linie odległościowe (kolor
czerwony/niebieski)Linie te wskazują przybliżoną szerokość samochodu i odleg‐
łość do danego punktu mierzoną od tyłu samochodu (od końca
zderzaka).
•Czerwona linia wskazuje punkt
y do około 0,5 m od tylnej
części zderzaka.
•Niebieskie linie wskazują punkty od około 0,5 do około
2 m od tylnej części zderzaka.
Lampki ostrzegawcze systemu BSM Wskazują, kiedy zadziałał system monitorujący ruch po‐
przeczny przy cofaniu (RCTA).
Ze szczegółami możesz się zapoz nać w rozdziale „System
monitorowania ruchu poprzecznego przy cofaniu (RCTA)”.
Patrz rozdział „System ostr zegania o ruchu poprzecznym z ty‐
łu pojazdu (RCTA)” na stronie 4-181.
UWAGA
•Ostrze żenie o wykryciu przeszkody przez czujnik parkowania nie jest wy świetlane. Je śli
zadzia ła ł sygna ł ostrzegawczy czujnika parkowania, prze łącz ekran tak, aby wyś wietlany
by ł widok od góry/widok tylny.
•Ekran szerokiego widoku tylnego wy świetla obraz z ty łu samochodu o szerokim polu
widzenia i koryguje ten obraz w celu łatwiejszego wykrywania przeszkód zbli żaj ących si ę
do samochodu z boku. Dlatego odbiega on od widoku rzeczywistego.
Podczas jazdy
i-ACTIVSENSE
4-276
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

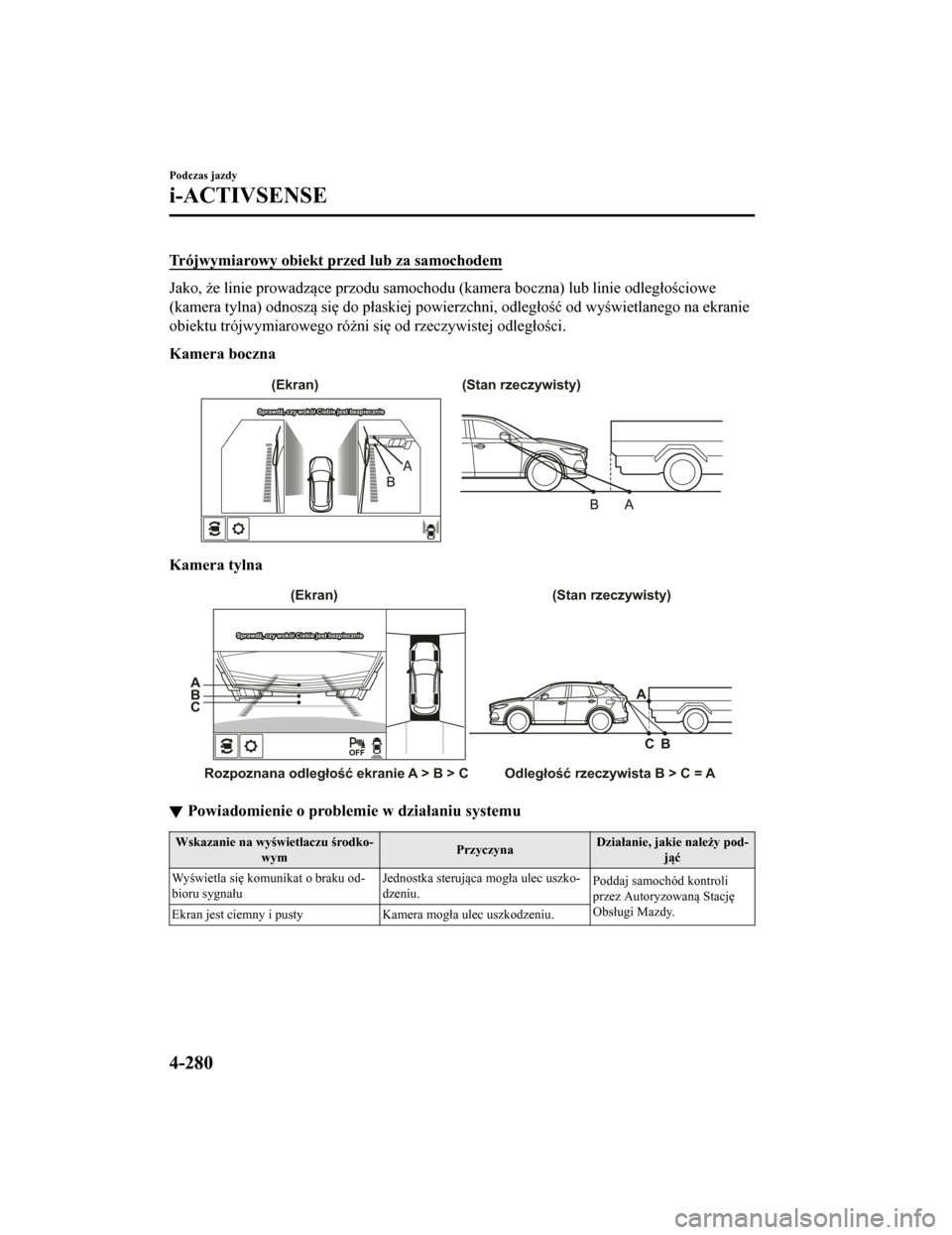

Trójwymiarowy obiekt przed lub za samochodem
Jako, że linie prowadzące przodu samochodu (kamera boczna) lub linie odległościowe
(kamera tylna) odnoszą się do płaskiej powierzchni, odległość o d wyświetlanego na ekranie
obiektu trójwymiarowego różni się od rzeczywistej odległości.
Kamera boczna
(Stan rzeczywisty)
(Ekran)
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie
Kamera tylna
(Stan rzeczywisty)
Rozpoznana odległoś\b ekranie A > B > C Odległoś\b rzeczywista B > C = A A
A
B
B
C
C (Ekran)
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie
Powiadomienie o problemie w działaniu systemu
Wskazanie na wyświetlaczu środko‐
wym PrzyczynaDziałanie, jakie należy pod‐
jąć
Wyświetla się komunikat o braku od‐
bioru sygnału Jednostka sterująca mogła ulec uszko‐
dzeniu.
Poddaj samochód kontroli
przez Autoryzowaną Stację
Obsługi Mazdy.
Ekran jest ciemny i pusty Kamera mogła ulec uszkodzeniu.
Podczas jazdy
i-ACTIVSENSE
4-280
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

UWAGA
•W wymienionych poniżej przypadkach kamera FSC nie moż e prawidłowo wykry ć
obiektów docelowych i ka żdy z systemów moż e nie być w stanie dzia ła ć prawid łowo.
•Wy s o k o ść pojazdu z przodu jest niska.
•Jedziesz samochodem z taką samą pr ędkoś cią jak pojazd poprzedzaj ący Twój
samochód.
•Ś wiat ła przednie nie s ą w łączone podczas jazdy noc ą lub przeje żd żania przez tunel.
•W wymienionych poni żej przypadkach kamera FSC moż e nie wykryć prawidłowo
obiektów docelowych.
•W z łych warunkach pogodowych, takich jak deszcz, mg ła oraz śnieg.
•Podczas spryskiwania szyby lub kiedy wycieraczki szyby przedniej nie s ą u żywane,
mimo i ż pada deszcz.
•Lód, b łoto, śnieg, szron, deszcz, zabrudzenia lub cia ła obce, na przyk ład worek foliowy,
znajduj ą si ę na szybie przedniej.
•Ci ężarówki z niskimi platformami za ładunkowymi i pojazdy o niezwykle niskim lub
wysokim profilu.
•Podczas jazdy przy ś cianach bez jakiegokolwiek wzoru (w tym p łotów i ścian z pasami
wzd łu żnymi).
•Ś wiat ła tylne pojazdu poprzedzaj ącego s ą wy łączone.
•Pojazd znajduje si ę poza zasi ęgiem o świetlenia z ś wiateł przednich.
•Samochód pokonuje ostry zakr ęt, wje żd ża na strome wzniesienie lub zje żd ża ze
stromego wzniesienia.
•Wje żd żanie do tunelu lub wyje żd żanie z tunelu.
•W samochodzie za ładowana jest du ża ilość baga żu, co powoduje jego przechylenie.
•Przed samochodem świeci silne świat ło (lampa tylna lub świat ło drogowe z pojazdu
jad ącego w przeciwnym kierunku).
•Na poje ździe poprzedzaj ącym jest bardzo du żo źróde ł ś wiat ła.
•Gdy pojazd poprzedzaj ący nie posiada świate ł tylnych lub jego świat ła tylne są w nocy
wy łączone.
•Wy d łu żony baga ż lub ładunek umieszczony na relingach dachowych zakrywa kamer ę
FSC.
•Spaliny z samochodu jad ącego z przodu, piasek, śnieg i para wodna wydobywaj ąca si ę
ze studzienek i krat wentylacyjnych, a tak że woda rozpylona w powietrzu.
•Podczas holowania niesprawnego pojazdu.
•Podczas jazdy samochodem z oponami o znacznie zuż ytych bieżnikach.
•Podczas jazdy samochodem na zjazdach ze wzniesienia lub jazdy po wyboistych
drogach.
•Na drodze wyst ępuj ą ka łu że.
•Otoczenie jest ciemne, na przyk ład w nocy, pó źnym wieczorem lub wczesnym porankiem
b ądź w tunelu lub na krytym parkingu.
Podczas jazdy
i-ACTIVSENSE
4-284
