Page 240 of 420

ПРЕДУПРЕЖДЕНИЯ!
жигание выключено, а также выклю-
чены все другие системы автомо-
биля.
• При повторном перегорании предох-
ранителя обратитесь за помощью к
авторизованному дилеру.
• В случае перегорания главного за-
щитного предохранителя систем бе-
зопасности (системы подушек безо-
пасности, тормозной системы),
привода (двигатель, коробка пере-
дач) или рулевого управления обра-
титесь к авторизованному дилеру.
ПРЕДОСТЕРЕЖЕНИЯ!
Если необходимо вымыть моторный
отсек, постарайтесь, чтобы вода не по-
пала прямо в блок предохранителей и в
двигатели стеклоочистителей ветро-
вого стекла.
Общая информация
Предохранители предназначены для за-
щиты электрических систем от чрезмер-
ного тока.
Если устройство не работает, необходимо
проверить элемент внутри плоского пре-
дохранителя в части обрыва/перегорания.
Кроме того, следует помнить о том, что
длительное использование разъемов пи-
тания при выключенном двигателе может
привести к разряду аккумуляторной бата-
реи.
Расположение предохранителя
Предохранители сгруппированы по конт-
ролерам, которые расположены в мотор-
ном отсеке.
Предохранители моторного
отсека/блок распределения
Панель предохранителей в моторном от-
секе расположена в левой части мотор-
ного отсека.Дополнительную информацию см. в руко-
водстве по эксплуатации.
ПРИМЕЧАНИЕ:
Обслуживание предохранителей систем
безопасности (отмечены символом *)
должен выполнять уполномоченный ди-
лер.
Расположение панели
предохранителей и крышки
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
238
Page 243 of 420
Гнездо Увеличенный предохра-
нительКартриджный плавкий
предохранительМини-предохранитель Описание
F18 – – 20 АЖелтый Розетка в заднем багаж-
ном отделении 12В—пи-
тание от цепи зажигания
F19 – – 7,5 АКоричневый Компрессор системы кон-
диционирования воздуха
F20 – – 20 АЖелтый Прикуриватель
F21 – – 20 АЖелтый Топливный насос
(*)
F22 – – 20 ампер, желтый — бен-
зиновый двигатель
15 ампер, голубой — ди-
зельный двигательБензин - катушка
зажигания/топливная фор-
сунка Дизель - дизельные
компоненты
(*)
F23 – – 30 АЗеленый Решетка подогревателя
окна
F24 – – 15 АГолубой Электронный блок питания
автоматической коробки
передач
(*)
F30 – – 20 ампер, желтый (про-
граммируемый, переме-
щен из F18)Розетка в заднем багаж-
ном отделении 12 В —
постоянное питание от
аккумуляторной батареи
241
Page 244 of 420
Гнездо Увеличенный предохра-
нительКартриджный плавкий
предохранительМини-предохранитель Описание
F81 60 АГолубой – – Модуль свечи зажигания,
DDCT, интеллектуальный
блок питания насоса
(SDU), питание от аккуму-
ляторной батареи
(*)
F82 – 40 АЗеленый – Подогреватель фильтра
дизельного топлива
(*)
F83 – 40 АЗеленый – Вентилятор системы
HVAC
F84 – – 30 АЗеленый Подача питания на все
колеса привода
(*)
F87 – – 5 АЖелто-коричневый Рычаг селектора автома-
тической коробки передач
(*)
F88 – – 7,5 АКоричневый Подогреваемые боковые
зеркала заднего вида
F89 – – 30 АЗеленый Заднее окно с обогревом
F90 – – 5 АЖелто-коричневый Датчик IBS (датчик уровня
заряда аккумуляторной
батареи)
(*)
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
242
Page 245 of 420
Гнездо Увеличенный предохра-
нительКартриджный плавкий
предохранительМини-предохранитель Описание
Fxx – – 10 АКрасный Реле двойного управления
аккумуляторной батареей
(НЕ DDCT)
(*)
7,5 АКоричневый Реле двойного управления
аккумуляторной батареей
(DDCT)
(*)
Блок предохранителей содержит допол-
нительные держатели предохранителей
ATO, установленные в нижней части
ящика.
Гнездо Предохранитель ATO / UNIVAL Описание
F1 5 АБежевый Модуль управления трансмиссией (4x4/
AWD)
(*)
F2 10 АКрасный ECM — начать диагностическое исследова-
ние
(*)
F3 2 АСерый Модуль рулевого управления
(*)
243
Page 246 of 420
Предохранители моторного
отсека/вспомогательный блок
Панель вспомогательных предохраните-
лей расположена перед аккумуляторной
батареей в левой части моторного отсека.
Гнездо Увеличенный предохра-
нительКартриджный плавкий
предохранительМини-предохранитель Описание
F01 – – 20 АЖелтый Питание датчика оксидов
азота
F02 – – 10 АКрасный Питание датчика твердых
частиц
F03 – – 15 АГолубой Питание модуля SCR
F05 – 30 АРозовый – Питание реле ATS
F06 – 40 АЖелто-коричневый – Питание модуля SCR
Гнездо HC Micro ISO Описание
R1 30 АРеле ATS
R2 30 АРеле SCR
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
244
Page 263 of 420

ПРЕДУПРЕЖДЕНИЯ!
шиной, обработанной с помощью ком-
плекта для ремонта шин.
5. Снимите наклейку ограничения ско-
рости с рулевого колеса после завер-
шения ремонта шины.
6. Замените емкость с герметиком, для
этого как можно быстрее обратитесь к
уполномоченному дилеру. Дополни-
тельную информацию см. в главе "За-
мена флакона с герметиком".
ПРИМЕЧАНИЕ:
После обслуживания шины с помощью
комплекта сообщите об этом уполномо-
ченному дилеру или в сервисный центр.
Замена флакона с герметиком:
1. Разверните шнур питания.
2. Разверните шланг.
3. Снимите крышку флакона.
4. Поворачивайте верхнюю часть фла-
кона по вертикали, чтобы открыть.
5. Потяните флакон в сторону от
компрессора.ПРИМЕЧАНИЕ:
•Для установки флакона с герметиком вы-
полните эти действия в обратном порядке.
• Замену флакона можно выполнить в
официальных центрах технического
обслуживания.
ПРЕДУПРЕЖДЕНИЯ!
Для обеспечения защиты здоровья че-
ловека и окружающей среды и безопас-
ного использования герметизирующей
жидкостиивсоответствии с действую-
щими правилами, информация о хими-
ческих веществах находится на упа-
ковке. Соблюдение указаний на
этикетке является необходимым усло-
вием для обеспечения безопасности и
эффективности продукта. Перед ис-
пользованием не забудьте внима-
тельно прочитать этикетку. Пользова-
тель продукта несет ответственность
за любой ущерб, причиненный в ре-
зультате неправильного использова-
ния. Герметизирующая жидкость имеет
срок годности. Замените емкость, если
срок годности герметика истек.
ПРЕДОСТЕРЕЖЕНИЯ!
Утилизируйте емкость и герметизирую-
щую жидкость должным образом. Они
должны быть утилизированы в соот-
ветствии с национальными и местными
правилами.
ЗАПУСК ДВИГАТЕЛЯ ОТ
АККУМУЛЯТОРА ДРУГОГО
АВТОМОБИЛЯ
Двигатель автомобиля с разряженным ак-
кумулятором можно запустить от аккуму-
лятора другого автомобиля с помощью
проводов с зажимами или с помощью пе-
реносного вспомогательного аккумуля-
тора. При неправильном выполнении за-
пуск двигателя от другого автомобиля
может быть опасен, поэтому внимательно
следуйте инструкциям по выполнению
данной процедуры, представленным в
этом разделе.
261
Page 264 of 420

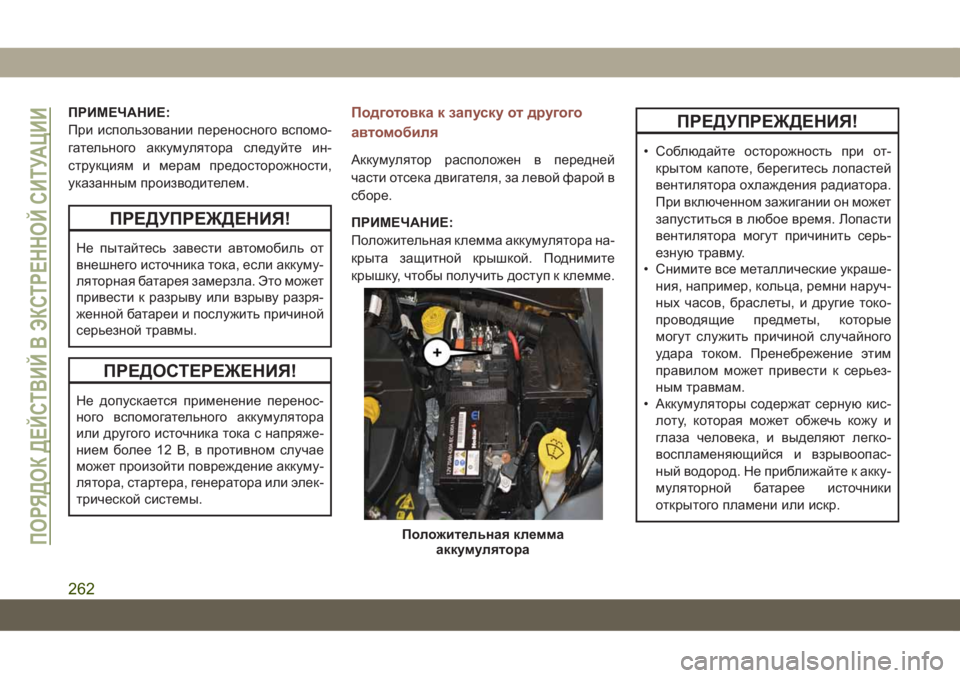

ПРИМЕЧАНИЕ:
При использовании переносного вспомо-
гательного аккумулятора следуйте ин-
струкциям и мерам предосторожности,
указанным производителем.
ПРЕДУПРЕЖДЕНИЯ!
Не пытайтесь завести автомобиль от
внешнего источника тока, если аккуму-
ляторная батарея замерзла. Это может
привести к разрыву или взрыву разря-
женной батареи и послужить причиной
серьезной травмы.
ПРЕДОСТЕРЕЖЕНИЯ!
Не допускается применение перенос-
ного вспомогательного аккумулятора
или другого источника тока с напряже-
нием более 12 В, в противном случае
может произойти повреждение аккуму-
лятора, стартера, генератора или элек-
трической системы.
Подготовка к запуску от другого
автомобиля
Аккумулятор расположен в передней
части отсека двигателя, за левой фарой в
сборе.
ПРИМЕЧАНИЕ:
Положительная клемма аккумулятора на-
крыта защитной крышкой. Поднимите
крышку, чтобы получить доступ к клемме.
ПРЕДУПРЕЖДЕНИЯ!
• Соблюдайте осторожность при от-
крытом капоте, берегитесь лопастей
вентилятора охлаждения радиатора.
При включенном зажигании он может
запуститься в любое время. Лопасти
вентилятора могут причинить серь-
езную травму.
• Снимите все металлические украше-
ния, например, кольца, ремни наруч-
ных часов, браслеты, и другие токо-
проводящие предметы, которые
могут служить причиной случайного
удара током. Пренебрежение этим
правилом может привести к серьез-
ным травмам.
• Аккумуляторы содержат серную кис-
лоту, которая может обжечь кожу и
глаза человека, и выделяют легко-
воспламеняющийся и взрывоопас-
ный водород. Не приближайте к акку-
муляторной батарее источники
открытого пламени или искр.
Положительная клемма
аккумулятораПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
262
Page 265 of 420

ПРИМЕЧАНИЕ:
Никогда не используйте «быструю за-
рядку» для запуска двигателя, так как это
может привести к повреждению электрон-
ных систем автомобиля, в частности, бло-
ков управления зажиганием и подачей
топлива двигателя.
1.
Включите стояночный (ручной) тормоз,
переведите рычаг автоматической ко-
робки передач в положение ПАРКОВКА и
переведите зажигание в положение OFF/
LOCK (ВЫКЛ./БЛОКИРОВКА).
2. Выключите обогреватель, радио и дру-
гие ненужные в данный момент элект-
рические приборы.
3. Если для запуска двигателя использу-
ется другой автомобиль, припаркуйте
автомобиль в пределах длины кабеля,
включите стояночный тормоз и убеди-
тесь, что зажигание в положении OFF/
LOCK (ВЫКЛ./БЛОКИРОВКА).
ПРЕДУПРЕЖДЕНИЯ!
Не допускается контакт между автомо-
билями; это может привести к возник-
ПРЕДУПРЕЖДЕНИЯ!
новению электрического соединения с
землей, при этом возможно поражение
током.
Процедура запуска двигателя от
внешнего источника
электроэнергии
ПРЕДУПРЕЖДЕНИЯ!
Невыполнение следующих инструкций
при запуске от другого автомобиля мо-
жет привести к травмам или поврежде-
нию имущества из-за взрыва аккумуля-
тора.
ПРЕДОСТЕРЕЖЕНИЯ!
Невыполнение следующих инструкций
может привести к повреждению заряд-
ной системы одного из автомобилей.Подключение соединительного ка-
беля
1. Подсоедините положительный(+)за-
жим соединительного кабеля к поло-
жительной(+)клемме разряженного
аккумулятора автомобиля.
2.
Подсоедините противоположный зажим
положительного
(+)соединительного
кабеля к положительной(+)клемме
вспомогательного аккумулятора.
3.
Подсоедините отрицательный(-)зажим
кабеля к отрицательной(-)клемме
вспомогательного аккумулятора.
4. Подсоедините противоположный отри-
цательный(-)конец провода к надеж-
ному заземлению на "массу" двигателя
(выступающей металлической детали
двигателя автомобиля с разряженным
аккумулятором) на достаточно дале-
ком расстоянии от аккумулятора и сис-
темы впрыска топлива.
263
