2019 JEEP CHEROKEE isofix

«Universelle» barnesetesystemer
• Figurene i de følgende delene er eksempler
på hver type universelt barnesetesystem.
Vanlige monteringer vises. Monter alltid
barnesetesystemet i henhold til instruksjo-
nene, som for denne typen barnesetesys-
tem skal være gitt av produsenten.
• Se delen «Montere barneseter ved hjelp av
sikkerhetsbeltet i bilen» for trinnvise in-
struksjoner for låsing av sikkerhetsbeltet
over barnesetet.
• Barnesetesystemer med ISOFIX-fester kan
monteres i bilen uten bruk av sikkerhets-
beltene i bilen.
Gruppe 0 og 0+
Sikkerhetseksperter anbefaler at barn sitter i
bakovervendte seter så lenge som mulig.
Småbarn opptil 13 kg må sitte i et bakover-
vendt sete som barnesetet i figur A. Denne
typen barnesete støtter barnets hode og fører
ikke til belastning på nakken ved plutselige
bråstopp eller en kollisjon.Det bakovervendte barnesetet holdes på
plass av sikkerhetsbeltene i bilen, som vist i
figur A. Barnesetet holder barnet på plass
med egne seler.
ADVARSEL!
• Plasser aldri et bakovervendt barnesete
foran en kollisjonspute. Hvis kollisjons-
puten foran på passasjersiden blir ut-
løst, kan det føre til dødsfall eller alvor-
lige skader på barn under 12 år,
inkludert et barn som sitter i et bako-
vervendt barnesete.
• Monter aldri et bakovervendt barnesete
i forsetet på et kjøretøy. Bruk bare et
bakovervendt barnesete i baksetet.
Hvis kjøretøyet ikke har et baksete, må
du ikke ha et bakovervendt barnesete i
det kjøretøyet.
Fig. A
SIKKERHET
120

ADVARSEL!
• Feil montering kan føre til feil på baby-
eller barnesetet. Det kan løsne i en kol-
lisjon. Barnet kan bli alvorlig skadet eller
drept. Følg instruksjonene fra produsen-
ten av barnesetet nøye når du monterer
et baby- eller barnesete.
• Når et barnesete er installert i bilen, må
du ikke flytte bilsetet forover eller bak-
over fordi det kan løsne barnesetets fes-
ter. Ta ut barnesetet før du justerer sete-
posisjonen i bilen. Når setet er justert,
monterer du barnesetet på nytt.
ADVARSEL!
• Når barnesetet ikke er i bruk, sikrer du
det i bilen med sikkerhetsbeltet eller
ISOFIX-festene eller tar det ut av bilen.
Ikke la det stå løst i bilen. Ved bråstopp
eller en ulykke kan det treffe personer i
bilen eller seteryggene og føre til alvor-
lige personskader.
Passasjerseters egnethet for bruk av univer-
selt barnesikringsutstyr
I henhold til EU-direktiv 2000/3/EF vises
egnetheten for hvert passasjersete for instal-
lasjon av universelt barnesikringsutstyr i den
følgende tabellen:
VektgruppeDiagram over universelle barneseteposisjoner (eller annen plassering)
Passasjersete foran Ytterst bak Midtre baksete Mellomliggende ytre Mellomliggende midtre
Gruppe 0 – opptil
10 kgX U X N/A N/A
Gruppe 0+ – opptil
13 kgX U X N/A N/A
Gruppe1–9til18kg X U UF N/A N/A
Gruppe 2 og3–15til
36 kgX U UF N/A N/A
SIKKERHET
122

Sikkerhetsbelter for eldre barn
Barn som er over 1,50 m høye, kan bruke
sikkerhetsbeltet i stedet for et barnesete.
Bruk denne enkle testen med fem trinn til å
finne ut om sikkerhetsbeltet passer ordentlig
til barnet, eller om barnet fortsatt bør bruke
et barnesete i gruppe 2 eller gruppe 3 slik at
sikkerhetsbeltet passer bedre:
1. Kan barnet sitte helt bakoverlent mot ryg-
gen av setet i bilen?
2. Er barnets knær bøyd over fronten på setet
på en komfortabel måte, mens barnet fort-
satt sitter helt bakoverlent?
3. Krysser skulderbeltet barnets skulder
mellom halsen og armen?
4. Ligger hoftedelen av beltet så lavt som
mulig, slik at det berører barnets lår og
ikke magen?
5. Klarer barnet å sitte på denne måten på
hele turen?Hvis svaret på noen av disse spørsmålene var
«nei», må barnet fortsatt bruke et barnesete i
gruppe 2 eller 3 i denne bilen. Hvis barnet
bruker hofte-/skulderbeltet, må du kontrol-
lere jevnlig at beltet ligger som det skal, og
passe på at spennen på sikkerhetsbelte er
festet. Hvis et barn vrir på seg eller siger
sammen i setet, kan beltet komme ut av
posisjon. Hvis skulderbeltet kommer i kon-
takt med ansiktet eller halsen, flytter du
barnet nærmere midten av bilen. Du kan også
bruke en beltepute til å plassere sikkerhets-
beltet riktig på barnet.
ADVARSEL!
La aldri et barn plassere skulderbeltet un-
der en arm eller bak ryggen. I en kollisjon
vil ikke skulderbeltet beskytte barnet på
riktig måte, noe som kan føre til alvorlige
skader eller dødsfall. Et barn må alltid
bruke både hofte- og skulderdelen av sik-
kerhetsbeltet på riktig måte.
ISOFIX-barnesetesystem
Bilen er utstyrt med et festesystem til barne-
sete som heter ISOFIX. Med dette systemet
kan ISOFIX-utstyrte barneseter monteres
uten å bruke sikkerhetsbeltene i bilen.
ISOFIX-systemet har to nedre festepunkter
som befinner seg bakpå seteputen, der puten
møter seteryggen, og et øvre festepunkt som
befinner seg bak seteposisjonen.
Du kan se et eksempel på et universelt
ISOFIX-barnesetesystem for vektgruppe 1 i
figur E. ISOFIX-barneseter er også tilgjenge-
lige i andre vektgrupper.
Fig. E
125

Finne ISOFIX-festepunktene
De nedre festepunktene er runde stenger som
du finner bak på seteputen, der puten møter
seteryggen, under festesymbolene på sete-
ryggen. De er så vidt synlige når du lener deg
inn i baksetet for å montere barnesetet. Du
kjenner dem enkelt hvis du lar fingrene gli
langs mellomrommet mellom seteryggen og
seteputen.
Finne festepunktene
Det er festepunkter for reimene bak hver ytre
seteplassering i baksetet, på baksiden av
setet.
ISOFIX-barnesetesystemer er utstyrt med en
ubøyelig stang på hver side. Hvert sete har et
kontaktpunkt for tilknytning til det nedre fes-
tepunktet og en metode for å stramme til-
knytningen til festet. Forovervendte barnese-
ter og enkelte bakovervendte barneseter kan
også være utstyrt med en festereim. Festerei-
men vil ha en krok på enden som kan festes
til det øverste festepunktet, og en metode for
å stramme reimen etter at den er festet til
punktet.
ISOFIX for midtre sete
ADVARSEL!
• Denne bilen har ikke ISOFIX eller feste-
punkter i midten. Denne posisjonen er
ikke godkjent for noen typer ISOFIX-
barnesetesystemer. Ikke monter et for-
overvendt barnesete med en festestropp
i den midtre seteposisjonen.
Nedre festepunkter
Festepunktplasseringer
SIKKERHET
126

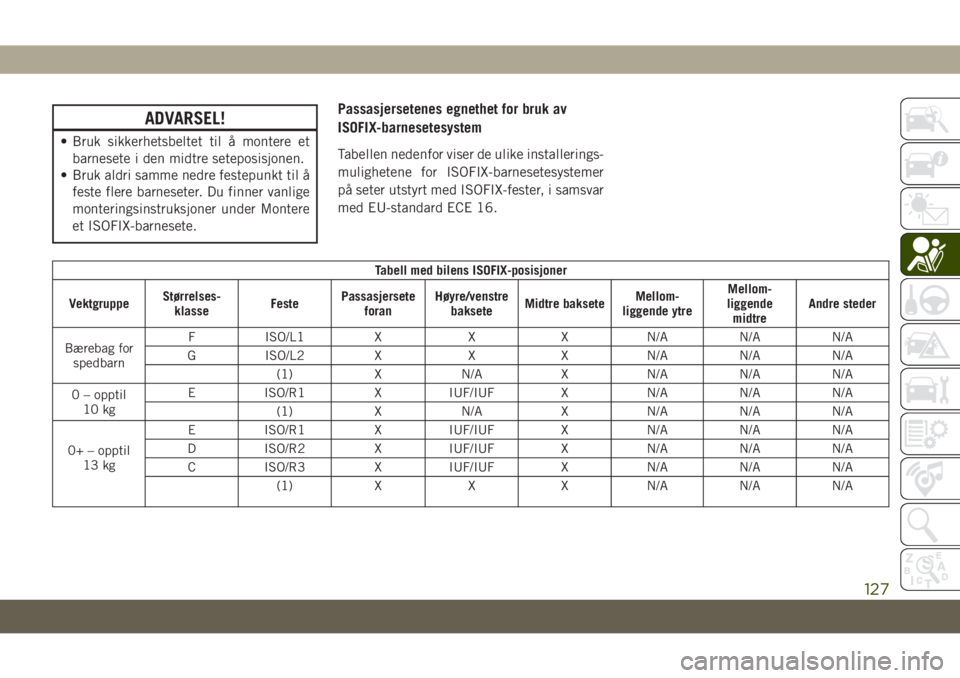

ADVARSEL!
• Bruk sikkerhetsbeltet til å montere et
barnesete i den midtre seteposisjonen.
• Bruk aldri samme nedre festepunkt til å
feste flere barneseter. Du finner vanlige
monteringsinstruksjoner under Montere
et ISOFIX-barnesete.
Passasjersetenes egnethet for bruk av
ISOFIX-barnesetesystem
Tabellen nedenfor viser de ulike installerings-
mulighetene for ISOFIX-barnesetesystemer
på seter utstyrt med ISOFIX-fester, i samsvar
med EU-standard ECE 16.
Tabell med bilens ISOFIX-posisjoner
VektgruppeStørrelses-
klasseFestePassasjersete
foranHøyre/venstre
bakseteMidtre bakseteMellom-
liggende ytreMellom-
liggende
midtreAndre steder
Bærebag for
spedbarnF ISO/L1 X X X N/A N/A N/A
G ISO/L2 X X X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0 – opptil
10 kgE ISO/R1 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0+ – opptil
13 kgE ISO/R1 X IUF/IUF X N/A N/A N/A
D ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
(1) X X X N/A N/A N/A
127

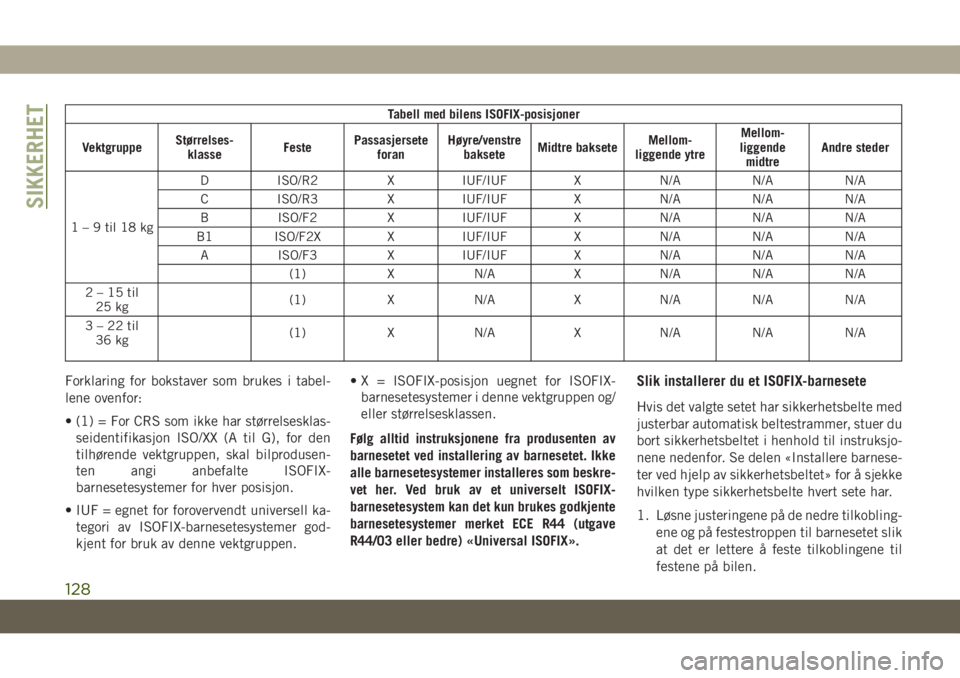

Tabell med bilens ISOFIX-posisjoner
VektgruppeStørrelses-
klasseFestePassasjersete
foranHøyre/venstre
bakseteMidtre bakseteMellom-
liggende ytreMellom-
liggende
midtreAndre steder
1 – 9 til 18 kgD ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
B ISO/F2 X IUF/IUF X N/A N/A N/A
B1 ISO/F2X X IUF/IUF X N/A N/A N/A
A ISO/F3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
2–15til
25 kg(1) X N/A X N/A N/A N/A
3–22til
36 kg(1) X N/A X N/A N/A N/A
Forklaring for bokstaver som brukes i tabel-
lene ovenfor:
• (1) = For CRS som ikke har størrelsesklas-
seidentifikasjon ISO/XX (A til G), for den
tilhørende vektgruppen, skal bilprodusen-
ten angi anbefalte ISOFIX-
barnesetesystemer for hver posisjon.
• IUF = egnet for forovervendt universell ka-
tegori av ISOFIX-barnesetesystemer god-
kjent for bruk av denne vektgruppen.• X = ISOFIX-posisjon uegnet for ISOFIX-
barnesetesystemer i denne vektgruppen og/
eller størrelsesklassen.
Følg alltid instruksjonene fra produsenten av
barnesetet ved installering av barnesetet. Ikke
alle barnesetesystemer installeres som beskre-
vet her. Ved bruk av et universelt ISOFIX-
barnesetesystem kan det kun brukes godkjente
barnesetesystemer merket ECE R44 (utgave
R44/03 eller bedre) «Universal ISOFIX».Slik installerer du et ISOFIX-barnesete
Hvis det valgte setet har sikkerhetsbelte med
justerbar automatisk beltestrammer, stuer du
bort sikkerhetsbeltet i henhold til instruksjo-
nene nedenfor. Se delen «Installere barnese-
ter ved hjelp av sikkerhetsbeltet» for å sjekke
hvilken type sikkerhetsbelte hvert sete har.
1. Løsne justeringene på de nedre tilkobling-
ene og på festestroppen til barnesetet slik
at det er lettere å feste tilkoblingene til
festene på bilen.
SIKKERHET
128

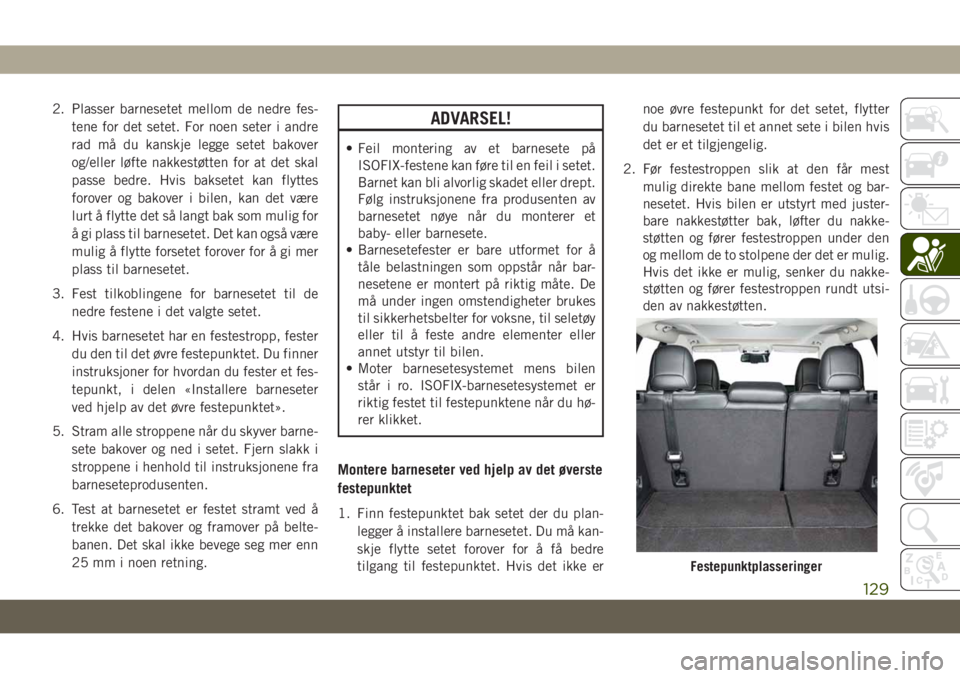

2. Plasser barnesetet mellom de nedre fes-
tene for det setet. For noen seter i andre
rad må du kanskje legge setet bakover
og/eller løfte nakkestøtten for at det skal
passe bedre. Hvis baksetet kan flyttes
forover og bakover i bilen, kan det være
lurt å flytte det så langt bak som mulig for
å gi plass til barnesetet. Det kan også være
mulig å flytte forsetet forover for å gi mer
plass til barnesetet.
3. Fest tilkoblingene for barnesetet til de
nedre festene i det valgte setet.
4. Hvis barnesetet har en festestropp, fester
du den til det øvre festepunktet. Du finner
instruksjoner for hvordan du fester et fes-
tepunkt, i delen «Installere barneseter
ved hjelp av det øvre festepunktet».
5. Stram alle stroppene når du skyver barne-
sete bakover og ned i setet. Fjern slakk i
stroppene i henhold til instruksjonene fra
barneseteprodusenten.
6. Test at barnesetet er festet stramt ved å
trekke det bakover og framover på belte-
banen. Det skal ikke bevege seg mer enn
25 mm i noen retning.ADVARSEL!
• Feil montering av et barnesete på
ISOFIX-festene kan føre til en feil i setet.
Barnet kan bli alvorlig skadet eller drept.
Følg instruksjonene fra produsenten av
barnesetet nøye når du monterer et
baby- eller barnesete.
• Barnesetefester er bare utformet for å
tåle belastningen som oppstår når bar-
nesetene er montert på riktig måte. De
må under ingen omstendigheter brukes
til sikkerhetsbelter for voksne, til seletøy
eller til å feste andre elementer eller
annet utstyr til bilen.
• Moter barnesetesystemet mens bilen
står i ro. ISOFIX-barnesetesystemet er
riktig festet til festepunktene når du hø-
rer klikket.
Montere barneseter ved hjelp av det øverste
festepunktet
1. Finn festepunktet bak setet der du plan-
legger å installere barnesetet. Du må kan-
skje flytte setet forover for å få bedre
tilgang til festepunktet. Hvis det ikke ernoe øvre festepunkt for det setet, flytter
du barnesetet til et annet sete i bilen hvis
det er et tilgjengelig.
2. Før festestroppen slik at den får mest
mulig direkte bane mellom festet og bar-
nesetet. Hvis bilen er utstyrt med juster-
bare nakkestøtter bak, løfter du nakke-
støtten og fører festestroppen under den
og mellom de to stolpene der det er mulig.
Hvis det ikke er mulig, senker du nakke-
støtten og fører festestroppen rundt utsi-
den av nakkestøtten.
Festepunktplasseringer
129

3. Fest kroken på barnesetets festestropp til
det øvre festepunktet som vist på
diagrammet.
4. Fjern slakk i festestroppen i henhold til
instruksjonene fra barneseteprodusenten.
ADVARSEL!
• Hvis en festereim er festet på feil måte,
kan det føre til større hodebevegelser og
potensielt skade barnet. Bruk bare
festeposisjonen like bak barnesetet til å
feste den øverste festereimen på et bar-
nesete.
• Hvis bilen er utstyrt med et delt baksete,
må du passe på at festereimen ikke glir
ned i åpningen mellom seteryggene når
du fjerner slakk i reimen.
Slik pakker du bort et Switchable-ALR-
sikkerhetsbelte (ALR) som ikke brukes:
Når du bruker ISOFIX-festesystemet til å
montere et barnesete, må du pakke bort alle
sikkerhetsbelter med beltestrammere som
ikke brukes av andre passasjerer, og som ikke
brukes til å feste barneseter. Et belte som
ikke er i bruk, kan skade et barn hvis de lekermed dem og ved et uhell låser uttrekksenhe-
ten for sikkerhetsbeltet. Fest sikkerhetsbeltet
bak barnesetet og utenfor barnets rekkevidde
før du monterer et barnesete. Hvis det fast-
spente sikkerhetsbeltet er i veien for monte-
ring av barnesetet, kan du rute setebeltet
gjennom beltebanen på barnesetet og deret-
ter feste det, i stedet for å feste det bak
barnesetet. Ikke lås sikkerhetsbeltet. Minn
alle barn i bilen på at sikkerhetsbeltene ikke
er leketøy, og at de ikke må leke med dem.
Montere barneseter ved hjelp av sikkerhets-
beltet i bilen
Barnesetesystemer er laget for å festes til
seter i kjøretøyet med hoftebelter eller hofte-
delen av et hofte-/skulderbelte.
ADVARSEL!
• Feil installasjon eller et barnesete som
ikke festes på ordentlig måte, kan føre til
at setet ikke fungerer. Barnet kan bli
alvorlig skadet eller drept.
• Følg instruksjonene fra produsenten av
barnesetet nøye når du monterer et
baby- eller barnesete.Sikkerhetsbeltene for passasjersetene i bak-
setet er utstyrt med en bryterkontrollert auto-
matisk beltestrammer, som er konstruert slik
at beltedelen som hviler over fanget, holdes
stramt rundt barnesetet. Beltestrammerens
bryterfunksjon gjør at den kan «skiftes» over
til låst modus ved å trekke hele beltet ut av
strammeren og deretter la beltet trekkes til-
bake inn i strammeren. Hvis den er låst, vil
beltestrammeren gi fra seg en klikkelyd når
beltet trekkes tilbake i strammeren. Du finner
mer informasjon om ALR under beskrivelsen
Automatisk låsemodus i Justerbare automa-
tiske (ALR).
Installere et barnesete med en justerbar
automatisk beltestrammer (ALR)
Barnesetesystemer er laget for å festes til
seter i kjøretøyet med hoftebelter eller hofte-
delen av et hofte-/skulderbelte.
ADVARSEL!
• Feil installasjon eller et barnesete som
ikke festes på ordentlig måte, kan føre til
at setet ikke fungerer. Barnet kan bli
alvorlig skadet eller drept.
SIKKERHET
130
