2019 Hyundai Kona EV fuse

3-62
Fonctions pratiques de votre véhicule
Appuyez sur le frein pour
démarrer (Press brake pedal to
start vehicle)
Ce message d'avertissement
s'affiche si le bouton POWER passe
deux fois en position ACC lorsque
vous appuyez sur ce bouton de
façon répétée sans enfoncer la
pédale de frein.
Pour démarrer le véhicule, enfoncez
la pédale de frein.
La clé n'est pas dans le
véhicule (Key not in vehicle)
Ce message d'avertissement
s'affiche si la clé intelligente ne se
trouve pas dans le véhicule lorsque
vous appuyez sur le bouton
POWER.
Gardez toujours la clé intelligente sur
vous lorsque vous essayez de
démarrer le véhicule.
Clé non détectée
(Key not detected)
Ce message d'avertissement
s'affiche si la clé intelligente n'est
pas détectée lorsque vous appuyez
sur le bouton POWER.
Appuyez sur le bouton POWER
de nouveau
(Press POWER button again)
Ce message s'affiche si vous ne
pouvez pas démarrer le véhicule
lorsque vous appuyez sur le bouton
POWER.
Dans ce cas, essayez de démarrer le
moteur en appuyant à nouveau sur
le bouton POWER.
Si le message d'avertissement
s'affiche à chaque fois que vous
appuyez sur le bouton POWER,
nous vous conseillons de faire
vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.
Appuyez sur le bouton POWER
avec la clé (Press POWER
button with key)
Ce message d'avertissement
s'affiche si vous appuyez sur le
bouton de démarrage/d'arrêt du
moteur alors que le message "Clé
non détectée (Key not detected)" est
affiché.
Dans ce cas, le témoin
d'antidémarrage clignote.
Vérifiez fusible BRAKE SWITCH
(Check BRAKE SWITCH fuse)
Ce message d'avertissement
s'affiche si le fusible du commutateur
de frein est débranché.
Vous devez remplacer le fusible
défectueux avant de démarrer le
véhicule.
Si ce n'est pas possible, vous pouvez
démarrer le véhicule en appuyant sur
le bouton POWER pendant 10
secondes (lorsqu'il est en position
ACC).

3-64
Fonctions pratiques de votre véhicule

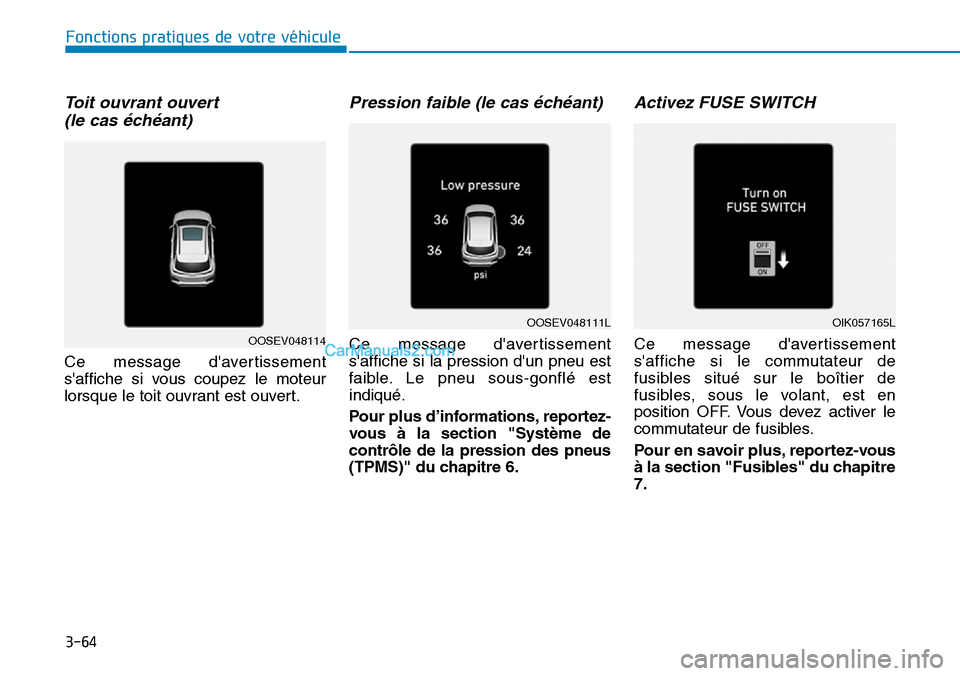

Toit ouvrant ouvert
(le cas échéant)
Ce message d'avertissement
s'affiche si vous coupez le moteur
lorsque le toit ouvrant est ouvert.
Pression faible (le cas échéant)
Ce message d'avertissement
s'affiche si la pression d'un pneu est
faible. Le pneu sous-gonflé est
indiqué.
Pour plus d’informations, reportez-
vous à la section "Système de
contrôle de la pression des pneus
(TPMS)" du chapitre 6.
Activez FUSE SWITCH
Ce message d'avertissement
s'affiche si le commutateur de
fusibles situé sur le boîtier de
fusibles, sous le volant, est en
position OFF. Vous devez activer le
commutateur de fusibles.
Pour en savoir plus, reportez-vous
à la section "Fusibles" du chapitre
7.OOSEV048114
OIK057165LOOSEV048111L

6-15
Mesures à prendre en cas d'urgence
6

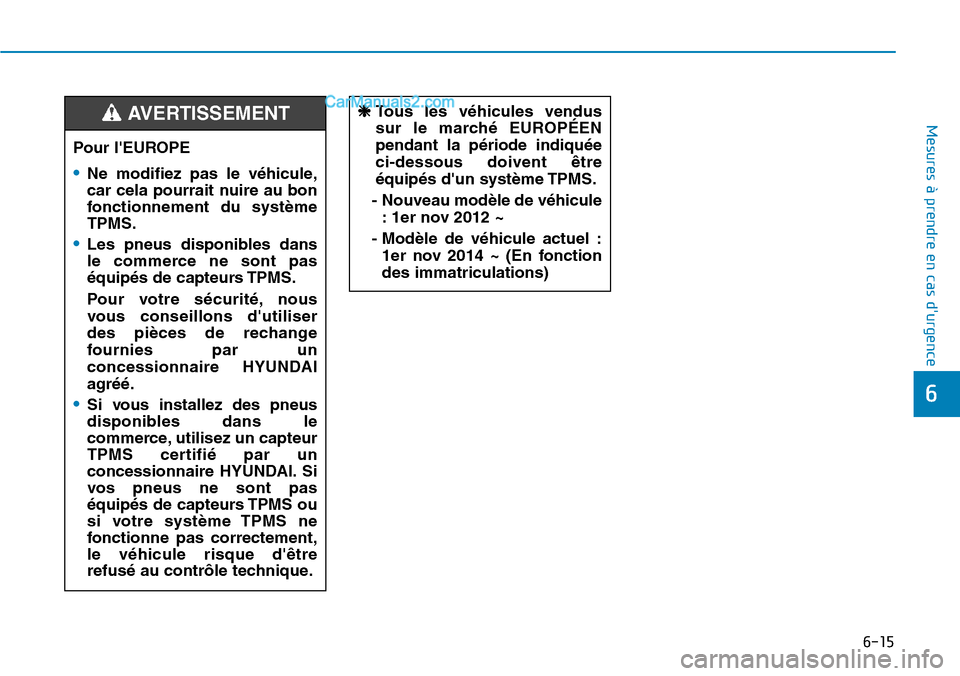

Pour l'EUROPE
•Ne modifiez pas le véhicule,
car cela pourrait nuire au bon
fonctionnement du système
TPMS.
•Les pneus disponibles dans
le commerce ne sont pas
équipés de capteurs TPMS.
Pour votre sécurité, nous
vous conseillons d'utiliser
des pièces de rechange
fournies par un
concessionnaire HYUNDAI
agréé.
•Si vous installez des pneus
disponibles dans le
commerce, utilisez un capteur
TPMS certifié par un
concessionnaire HYUNDAI. Si
vos pneus ne sont pas
équipés de capteurs TPMS ou
si votre système TPMS ne
fonctionne pas correctement,
le véhicule risque d'être
refusé au contrôle technique.
AVERTISSEMENT ❈ Tous les v

7-54
Entretien

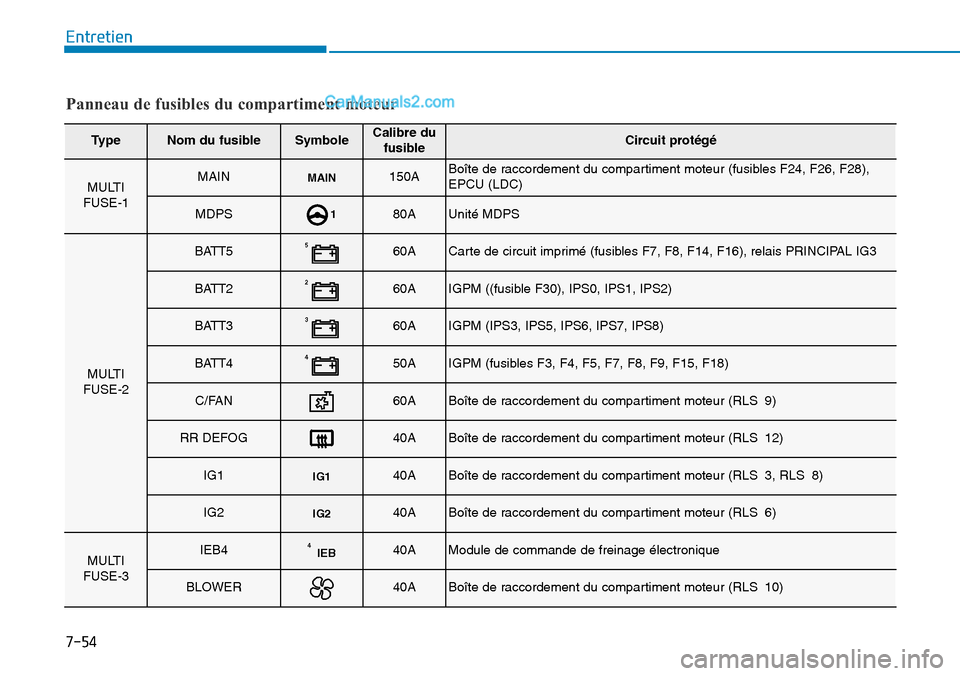

Panneau de fusibles du compartiment moteur
TypeNom du fusibleSymboleCalibre du
fusibleCircuit protégé
MULTI
FUSE-1MAINMAIN150ABoîte de raccordement du compartiment moteur (fusibles F24, F26, F28),
EPCU (LDC)
MDPS180AUnité MDPS
MULTI
FUSE-2
BATT5560ACarte de circuit imprimé (fusibles F7, F8, F14, F16), relais PRINCIPAL IG3
BATT2260AIGPM ((fusible F30), IPS0, IPS1, IPS2)
BATT3360AIGPM (IPS3, IPS5, IPS6, IPS7, IPS8)
BATT4450AIGPM (fusibles F3, F4, F5, F7, F8, F9, F15, F18)
C/FAN60ABoîte de raccordement du compartiment moteur (RLS 9)
RR DEFOG40ABoîte de raccordement du compartiment moteur (RLS 12)
IG1IG140ABoîte de raccordement du compartiment moteur (RLS 3, RLS 8)
IG2IG240ABoîte de raccordement du compartiment moteur (RLS 6)
MULTI
FUSE-3IEB4IEB440AModule de commande de freinage électronique
BLOWER40ABoîte de raccordement du compartiment moteur (RLS 10)

7-55
7
Entretien

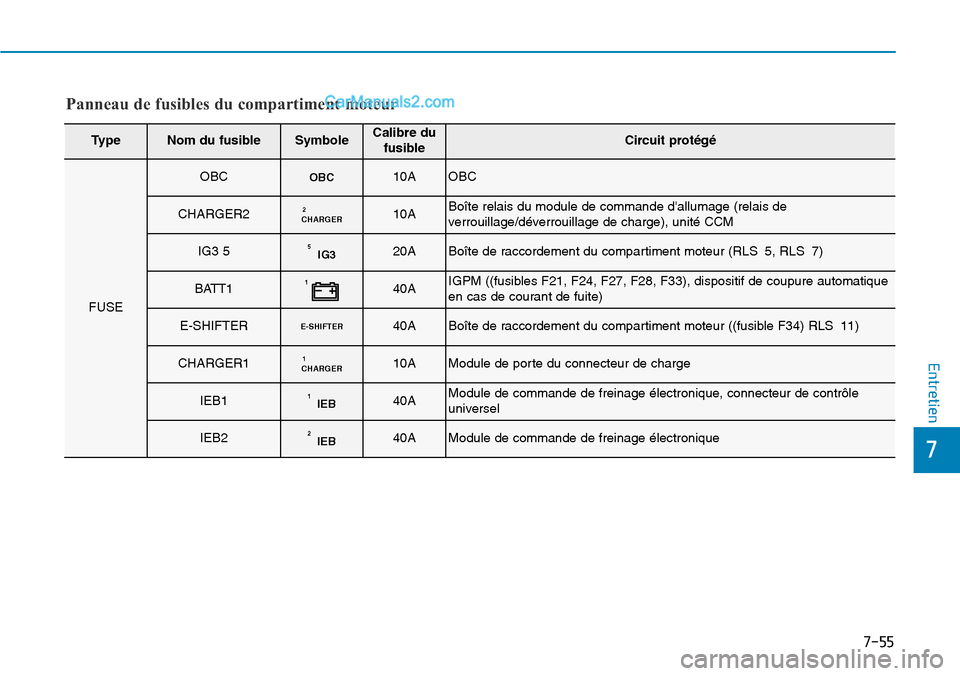

Panneau de fusibles du compartiment moteur
TypeNom du fusibleSymboleCalibre du
fusibleCircuit protégé
FUSE
OBCOBC10AOBC
CHARGER2CHARGER210ABoîte relais du module de commande d'allumage (relais de
verrouillage/déverrouillage de charge), unité CCM
IG3 5IG3520ABoîte de raccordement du compartiment moteur (RLS 5, RLS 7)
BATT1140AIGPM ((fusibles F21, F24, F27, F28, F33), dispositif de coupure automatique
en cas de courant de fuite)
E-SHIFTERE-SHIFTER40ABoîte de raccordement du compartiment moteur ((fusible F34) RLS 11)
CHARGER1CHARGER110AModule de porte du connecteur de charge
IEB1IEB140AModule de commande de freinage électronique, connecteur de contrôle
universel
IEB2IEB240AModule de commande de freinage électronique

7-56
Entretien

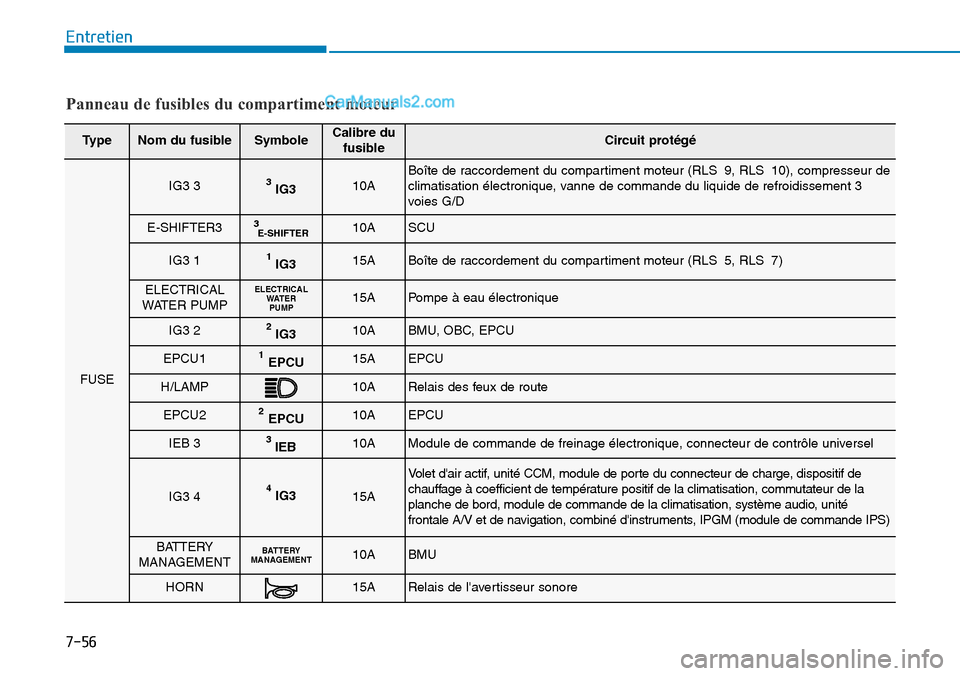

Panneau de fusibles du compartiment moteur
TypeNom du fusibleSymboleCalibre du
fusibleCircuit protégé
FUSE
IG3 33IG310ABoîte de raccordement du compartiment moteur (RLS 9, RLS 10), compresseur de
climatisation électronique, vanne de commande du liquide de refroidissement 3
voies G/D
E-SHIFTER3E-SHIFTER 310ASCU
IG3 11IG315ABoîte de raccordement du compartiment moteur (RLS 5, RLS 7)
ELECTRICAL
WATER PUMPELECTRICAL
WATER
PUMP15APompe à eau électronique
IG3 22IG310ABMU, OBC, EPCU
EPCU1EPCU115AEPCU
H/LAMP10ARelais des feux de route
EPCU2EPCU210AEPCU
IEB 33IEB10AModule de commande de freinage électronique, connecteur de contrôle universel
IG3 44IG315A
Volet d'air actif, unité CCM, module de porte du connecteur de charge, dispositif de
chauffage à coefficient de température positif de la climatisation, commutateur de la
planche de bord, module de commande de la climatisation, système audio, unité
frontale A/V et de navigation, combiné d'instruments, IPGM (module de commande IPS)
BATTERY
MANAGEMENTBATTERY
MANAGEMENT10ABMU
HORN15ARelais de l'avertisseur sonore
