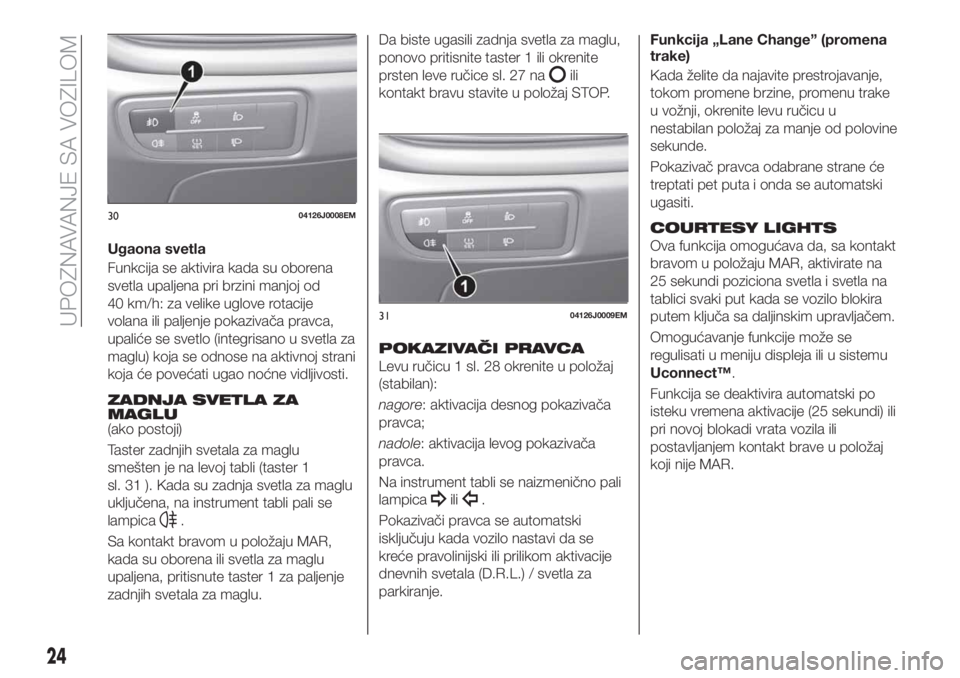

Ugaona svetla
Funkcija se aktivira kada su oborena
svetla upaljena pri brzini manjoj od
40 km/h: za velike uglove rotacije
volana ili paljenje pokazivača pravca,
upaliće se svetlo (integrisano u svetla za
maglu) koja se odnose na aktivnoj strani
koja će povećati ugao noćne vidljivosti.
ZADNJA SVETLA ZA
MAGLU
(ako postoji)
Taster zadnjih svetala za maglu
smešten je na levoj tabli (taster 1
sl. 31 ). Kada su zadnja svetla za maglu
uključena, na instrument tabli pali se
lampica
.
Sa kontakt bravom u položaju MAR,
kada su oborena ili svetla za maglu
upaljena, pritisnute taster 1 za paljenje
zadnjih svetala za maglu.Da biste ugasili zadnja svetla za maglu,
ponovo pritisnite taster 1 ili okrenite
prsten leve ručice sl. 27 na
ili
kontakt bravu stavite u položaj STOP.
POKAZIVAČI PRAVCA
Levu ručicu 1 sl. 28 okrenite u položaj
(stabilan):
nagore: aktivacija desnog pokazivača
pravca;
nadole: aktivacija levog pokazivača
pravca.
Na instrument tabli se naizmenično pali
lampica
ili.
Pokazivači pravca se automatski
isključuju kada vozilo nastavi da se
kreće pravolinijski ili prilikom aktivacije
dnevnih svetala (D.R.L.) / svetla za
parkiranje.Funkcija „Lane Change” (promena
trake)
Kada želite da najavite prestrojavanje,
tokom promene brzine, promenu trake
u vožnji, okrenite levu ručicu u
nestabilan položaj za manje od polovine
sekunde.
Pokazivač pravca odabrane strane će
treptati pet puta i onda se automatski
ugasiti.
COURTESY LIGHTS
Ova funkcija omogućava da, sa kontakt
bravom u položaju MAR, aktivirate na
25 sekundi poziciona svetla i svetla na
tablici svaki put kada se vozilo blokira
putem ključa sa daljinskim upravljačem.
Omogućavanje funkcije može se
regulisati u meniju displeja ili u sistemu
Uconnect™.
Funkcija se deaktivira automatski po
isteku vremena aktivacije (25 sekundi) ili
pri novoj blokadi vrata vozila ili
postavljanjem kontakt brave u položaj
koji nije MAR.
3004126J0008EM
3104126J0009EM
24
UPOZNAVANJE SA VOZILOM

5: Spoljnja temperatura (za
verzije/tržišta, gde je predviđeno)
6: Pređena kilometraža (očitavanje
pređenih kilometara ili milja)
7: Prikaz "Cruise Control" (tempomat)
ili trenutne brzine (za verzije/tržišta, gde
je predviđeno)
GLAVNI MENI
Meni se sastoji od sledećih polja:
"Dimmer" (Regulator svetla)
"Speed" (Brzina)
"Hour" (podešavanje vremena)
"Buzzer" (Zvučni signal)
“Units“ (Merne jedinice)
"Corner" (Ugaona svetla)
"Bag P" (Vazdušni jastuk na strani
suvozača)
“DRL“ (Dnevna svetla) (za
verzije/tržišta gde je to predviđeno))Bag P (Vazdušni jastuk na strani
suvozača)
Ova funkcija dozvoljava uključivanje/
isključivanje vazdušnog jastuka na
strani suvozača.
Postupiti na sledeći način:
pritisnite tasterOKi posle očitavanja
na displeju poruke (Bag pass: Off, za
isključivanje) ili poruke (Bag pass: On,
za uključivanje) pritiskanjem tastera
/
, pritisnite taster;
na displeju će se očitati poruka
kojom se traži potvrđivanje;
pritiskanjem tastera/
odaberite Da (za potvrđivanje
uključivanja/isključivanja) ili Ne (za
odustajanje);
pritisnuti tasterOKkratkim pritiskom,
prikazuje se poruka za potvrdu izbora i
vraća se u prikaz menija.
Kada jeIsključena zaštita suvozača
pali se svetlo u konstantnom režimu,
LED lampice
smeštene na
instrument tabli.
Napomena U prisustvu sistema
Uconnect™neka polja menija se
prikazuju i regulišu na displeju menija a
ne na instrument tabli (pogledati opis u
poglavlju "Multimedia" ili u dodatku
dostupnom onlajn).MULTIFUNKCIONALNI
DISPLEJ KOJI SE MOŽE
REKONFIGURISATI
Na displeju sl. 75 se prikazuju sledeće
informacije:
1: položaj geometrije farova,
indikacija ubačene brzine, spoljna
temperatura, kompas (ako postoji),
datum.
2: brzina vozila, poruke
upozorenja/eventualne indikacije
kvarova.
75P2000078-000-000
52
UPOZNAVANJE SA INSTRUMENT TABLOM

3: ukupni pređeni kilometri (ili milje) i
eventualni simboli koji ukazuju na
kvarove.
4: indikacija sugestije za promenu
brzine (GSI).
GLAVNI MENI
Meni se sastoji od sledećih polja:
TRIP
GSI (indikator promene prenosa)
VEHICLE INFO
DRIVER ASSIST
AUDIO (funkcija dostupna samo za
posebne verzije i tržišta)
TELEFON (funkcija dostupna samo
za posebne verzije i tržišta)
NAVIGATION (funkcija dostupna
samo za posebne verzije i tržišta)
ALERTS
PODEŠ. VOZILO
Vehicle Setup
Ovo polje menija omogućava izmene
podešavanja koja se odnose na:
Diplay (Displej);
Units (Jedinice mere)
Clock & Date (Sat i datum);
Safety
Safety & Assistance (Bezbednost &
Asistencija);
Lights (Svetla);
Doors & Locks (Vrata i zaključavanje
vrata).Display
Odabirom polja "Display" je moguće
pristupiti podešavanjima /
informacijama koje se odnose na: “Imp.
Display” (Pod. displeja), "Lingua" (Jezik),
"Vedi telefono" (Vidi telefon) (dostupno
kod verzija i tržišta gde postoji), "Vedi
navigazione" (Vidi navigaciju) (dostupno
kod verzija i tržišta gde postoji), "Reset
automatico Trip B" (Automatsko
resetovanje putovanja B), “Illuminazione
display” (Osvetljenje displeja).
Units (Jedinice mere)
Odabirom polja „Units” (Merne jedinice)
je moguć odabir merne jedinice između:
"Imperiial", "Metric", "Custom".
Clock & Date (Sat i datum)
Odabirom polja „Clock & Date” moguće
je pristupiti sledećim podešavanjima:
„Set time” (Podešavanje vremena),
„Time Format” (Format za prikaz
vremena), „Set Date” (Podešavanje
datuma).
Safety
Odabirom polja "Security" (Bezbednost)
moguće je pristupiti sledećim
podešavanjima: " Passenger AIR BAG",
"Speed beep", "Seat belt buzzer".
Podešavanje "Passenger AIR BAG"
omogućava aktivaciju/deaktivaciju
vazdušnog jastuka suvozača.Isključena zaštita suvozača:paljenje,
netrepćućeg svetla, LED lampice
smeštene na instrument tabli.
Safety & Assistance
Odabirom polja "Safety & Assistance"
(Bezbednost & Asistencija) je moguće
pristupiti sledećim podešavanjima: Rain
Sensor (Senzor za kišu) Buzzer volume
(Jačina zvuka obaveštenja), Brake
Control, Brake C.Sensivity, Park Assist,
Vol. Park Assist. (Pomoć pri parkiranju)
Lights (Svetla)
Odabirom polja "Lights" (Svetla) je
moguće pristupiti sledećim
podešavanjima: "Courtesy lights",
"Daytime lights", "Cornering lights",
"Twilight sensor", "Follow me home".
Doors & Locks
Odabirom polja "Doors & Locks" (Vrata i
zaključavanje vrata) je moguće pristupiti
sledećim podešavanjima: "Autoclose",
"Flash Lights w/Lock", "Auto Unlock on
Exit" .
Napomena U prisustvu sistema
Uconnect™neka polja menija se
prikazuju i regulišu na displeju menija a
ne na instrument tabli (pogledati opis u
poglavlju "Multimedia" ili u dodatku
dostupnom onlajn).
53

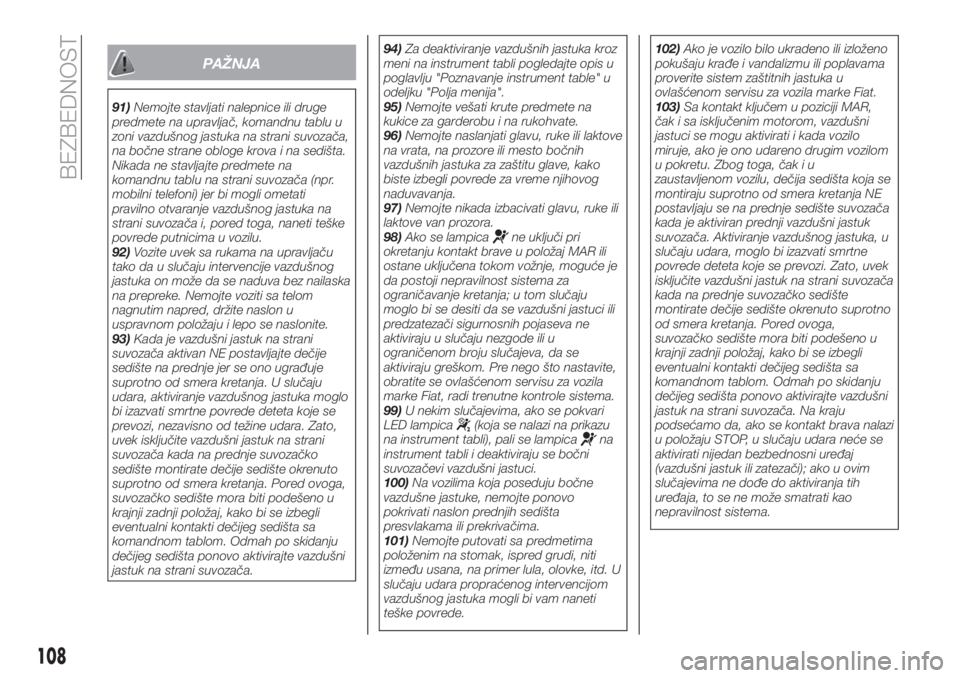

PAŽNJA
91)Nemojte stavljati nalepnice ili druge
predmete na upravljač, komandnu tablu u
zoni vazdušnog jastuka na strani suvozača,
na bočne strane obloge krova i na sedišta.
Nikada ne stavljajte predmete na
komandnu tablu na strani suvozača (npr.
mobilni telefoni) jer bi mogli ometati
pravilno otvaranje vazdušnog jastuka na
strani suvozača i, pored toga, naneti teške
povrede putnicima u vozilu.
92)Vozite uvek sa rukama na upravljaču
tako da u slučaju intervencije vazdušnog
jastuka on može da se naduva bez nailaska
na prepreke. Nemojte voziti sa telom
nagnutim napred, držite naslon u
uspravnom položaju i lepo se naslonite.
93)Kada je vazdušni jastuk na strani
suvozača aktivan NE postavljajte dečije
sedište na prednje jer se ono ugrađuje
suprotno od smera kretanja. U slučaju
udara, aktiviranje vazdušnog jastuka moglo
bi izazvati smrtne povrede deteta koje se
prevozi, nezavisno od težine udara. Zato,
uvek isključite vazdušni jastuk na strani
suvozača kada na prednje suvozačko
sedište montirate dečije sedište okrenuto
suprotno od smera kretanja. Pored ovoga,
suvozačko sedište mora biti podešeno u
krajnji zadnji položaj, kako bi se izbegli
eventualni kontakti dečijeg sedišta sa
komandnom tablom. Odmah po skidanju
dečijeg sedišta ponovo aktivirajte vazdušni
jastuk na strani suvozača.94)Za deaktiviranje vazdušnih jastuka kroz
meni na instrument tabli pogledajte opis u
poglavlju "Poznavanje instrument table" u
odeljku "Polja menija".
95)Nemojte vešati krute predmete na
kukice za garderobu i na rukohvate.
96)Nemojte naslanjati glavu, ruke ili laktove
na vrata, na prozore ili mesto bočnih
vazdušnih jastuka za zaštitu glave, kako
biste izbegli povrede za vreme njihovog
naduvavanja.
97)Nemojte nikada izbacivati glavu, ruke ili
laktove van prozora.
98)Ako se lampica
ne uključi pri
okretanju kontakt brave u položaj MAR ili
ostane uključena tokom vožnje, moguće je
da postoji nepravilnost sistema za
ograničavanje kretanja; u tom slučaju
moglo bi se desiti da se vazdušni jastuci ili
predzatezači sigurnosnih pojaseva ne
aktiviraju u slučaju nezgode ili u
ograničenom broju slučajeva, da se
aktiviraju greškom. Pre nego što nastavite,
obratite se ovlašćenom servisu za vozila
marke Fiat, radi trenutne kontrole sistema.
99)U nekim slučajevima, ako se pokvari
LED lampica
(koja se nalazi na prikazu
na instrument tabli), pali se lampicana
instrument tabli i deaktiviraju se bočni
suvozačevi vazdušni jastuci.
100)Na vozilima koja poseduju bočne
vazdušne jastuke, nemojte ponovo
pokrivati naslon prednjih sedišta
presvlakama ili prekrivačima.
101)Nemojte putovati sa predmetima
položenim na stomak, ispred grudi, niti
između usana, na primer lula, olovke, itd. U
slučaju udara propraćenog intervencijom
vazdušnog jastuka mogli bi vam naneti
teške povrede.102)Ako je vozilo bilo ukradeno ili izloženo
pokušaju krađe i vandalizmu ili poplavama
proverite sistem zaštitnih jastuka u
ovlašćenom servisu za vozila marke Fiat.
103)Sa kontakt ključem u poziciji MAR,
čak i sa isključenim motorom, vazdušni
jastuci se mogu aktivirati i kada vozilo
miruje, ako je ono udareno drugim vozilom
u pokretu. Zbog toga, čak i u
zaustavljenom vozilu, dečija sedišta koja se
montiraju suprotno od smera kretanja NE
postavljaju se na prednje sedište suvozača
kada je aktiviran prednji vazdušni jastuk
suvozača. Aktiviranje vazdušnog jastuka, u
slučaju udara, moglo bi izazvati smrtne
povrede deteta koje se prevozi. Zato, uvek
isključite vazdušni jastuk na strani suvozača
kada na prednje suvozačko sedište
montirate dečije sedište okrenuto suprotno
od smera kretanja. Pored ovoga,
suvozačko sedište mora biti podešeno u
krajnji zadnji položaj, kako bi se izbegli
eventualni kontakti dečijeg sedišta sa
komandnom tablom. Odmah po skidanju
dečijeg sedišta ponovo aktivirajte vazdušni
jastuk na strani suvozača. Na kraju
podsećamo da, ako se kontakt brava nalazi
u položaju STOP, u slučaju udara neće se
aktivirati nijedan bezbednosni uređaj
(vazdušni jastuk ili zatezači); ako u ovim
slučajevima ne dođe do aktiviranja tih
uređaja, to se ne može smatrati kao
nepravilnost sistema.
108
BEZBEDNOST

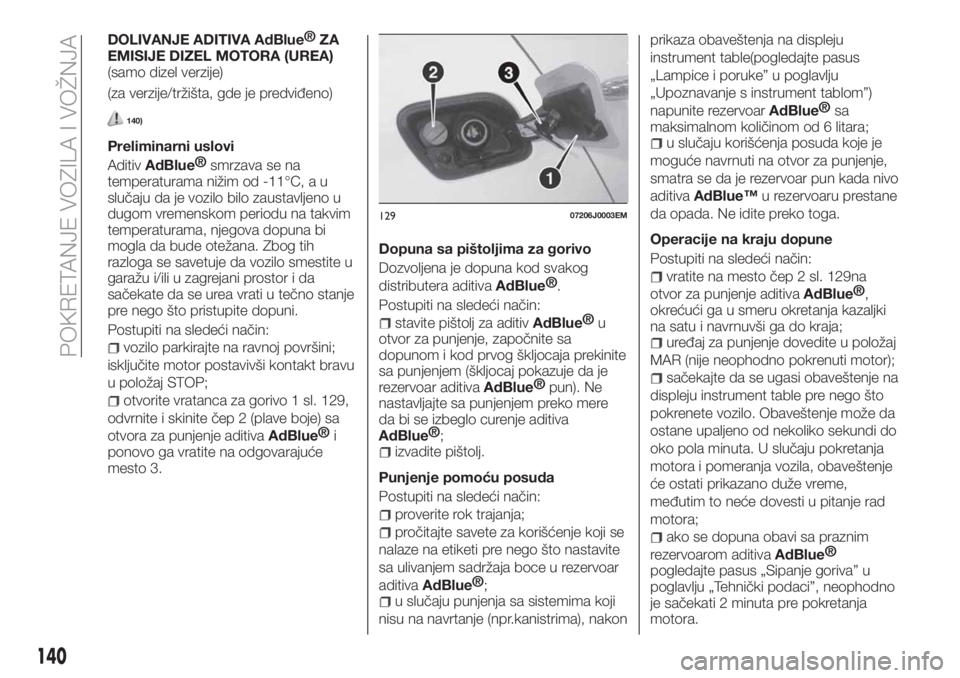

DOLIVANJE ADITIVAAdBlue®
ZA
EMISIJE DIZEL MOTORA (UREA)
(samo dizel verzije)
(za verzije/tržišta, gde je predviđeno)
140)
Preliminarni uslovi
Aditiv
AdBlue®
smrzava se na
temperaturama nižim od -11°C, a u
slučaju da je vozilo bilo zaustavljeno u
dugom vremenskom periodu na takvim
temperaturama, njegova dopuna bi
mogla da bude otežana. Zbog tih
razloga se savetuje da vozilo smestite u
garažu i/ili u zagrejani prostor i da
sačekate da se urea vrati u tečno stanje
pre nego što pristupite dopuni.
Postupiti na sledeći način:
vozilo parkirajte na ravnoj površini;
isključite motor postavivši kontakt bravu
u položaj STOP;
otvorite vratanca za gorivo 1 sl. 129,
odvrnite i skinite čep 2 (plave boje) sa
otvora za punjenje aditiva
AdBlue®
i
ponovo ga vratite na odgovarajuće
mesto 3.Dopuna sa pištoljima za gorivo
Dozvoljena je dopuna kod svakog
distributera aditiva
AdBlue®
.
Postupiti na sledeći način:
stavite pištolj za aditivAdBlue®
u
otvor za punjenje, započnite sa
dopunom i kod prvog škljocaja prekinite
sa punjenjem (škljocaj pokazuje da je
rezervoar aditiva
AdBlue®
pun). Ne
nastavljajte sa punjenjem preko mere
da bi se izbeglo curenje aditiva
AdBlue®
;
izvadite pištolj.
Punjenje pomoću posuda
Postupiti na sledeći način:
proverite rok trajanja;
pročitajte savete za korišćenje koji se
nalaze na etiketi pre nego što nastavite
sa ulivanjem sadržaja boce u rezervoar
aditiva
AdBlue®
;
u slučaju punjenja sa sistemima koji
nisu na navrtanje (npr.kanistrima), nakonprikaza obaveštenja na displeju
instrument table(pogledajte pasus
„Lampice i poruke” u poglavlju
„Upoznavanje s instrument tablom”)
napunite rezervoar
AdBlue®
sa
maksimalnom količinom od 6 litara;
u slučaju korišćenja posuda koje je
moguće navrnuti na otvor za punjenje,
smatra se da je rezervoar pun kada nivo
aditivaAdBlue™u rezervoaru prestane
da opada. Ne idite preko toga.
Operacije na kraju dopune
Postupiti na sledeći način:
vratite na mesto čep 2 sl. 129na
otvor za punjenje aditiva
AdBlue®
,
okrećući ga u smeru okretanja kazaljki
na satu i navrnuvši ga do kraja;
uređaj za punjenje dovedite u položaj
MAR (nije neophodno pokrenuti motor);
sačekajte da se ugasi obaveštenje na
displeju instrument table pre nego što
pokrenete vozilo. Obaveštenje može da
ostane upaljeno od nekoliko sekundi do
oko pola minuta. U slučaju pokretanja
motora i pomeranja vozila, obaveštenje
će ostati prikazano duže vreme,
međutim to neće dovesti u pitanje rad
motora;
ako se dopuna obavi sa praznim
rezervoarom aditiva
AdBlue®
pogledajte pasus „Sipanje goriva” u
poglavlju „Tehnički podaci”, neophodno
je sačekati 2 minuta pre pokretanja
motora.
12907206J0003EM
140
POKRETANJE VOZILA I VOŽNJA

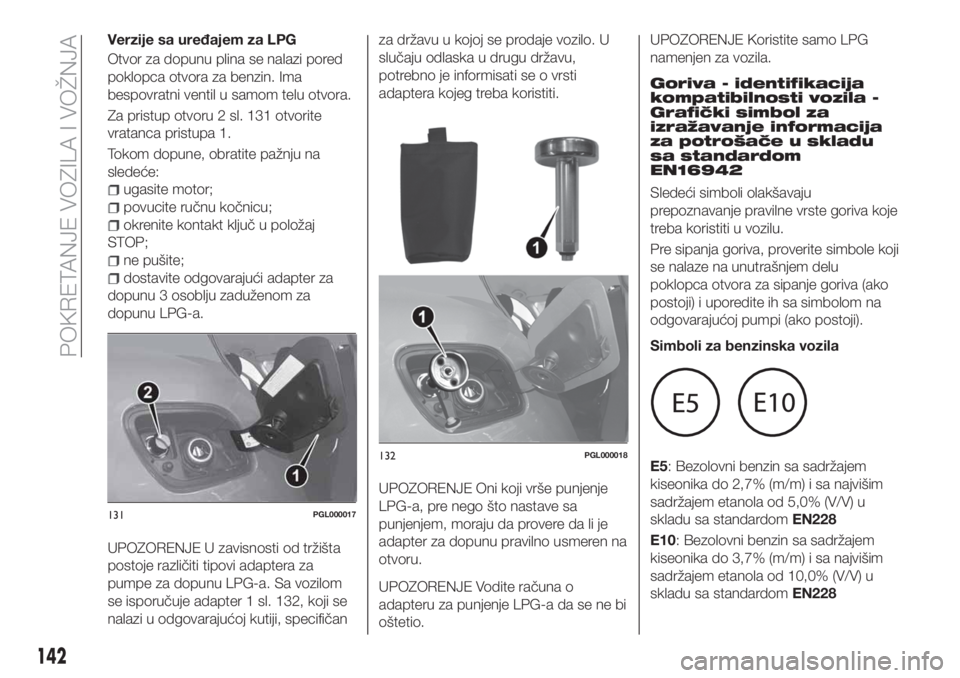

Verzije sa uređajem za LPG
Otvor za dopunu plina se nalazi pored
poklopca otvora za benzin. Ima
bespovratni ventil u samom telu otvora.
Za pristup otvoru 2 sl. 131 otvorite
vratanca pristupa 1.
Tokom dopune, obratite pažnju na
sledeće:
ugasite motor;
povucite ručnu kočnicu;
okrenite kontakt ključ u položaj
STOP;
ne pušite;
dostavite odgovarajući adapter za
dopunu 3 osoblju zaduženom za
dopunu LPG-a.
UPOZORENJE U zavisnosti od tržišta
postoje različiti tipovi adaptera za
pumpe za dopunu LPG-a. Sa vozilom
se isporučuje adapter 1 sl. 132, koji se
nalazi u odgovarajućoj kutiji, specifičanza državu u kojoj se prodaje vozilo. U
slučaju odlaska u drugu državu,
potrebno je informisati se o vrsti
adaptera kojeg treba koristiti.
UPOZORENJE Oni koji vrše punjenje
LPG-a, pre nego što nastave sa
punjenjem, moraju da provere da li je
adapter za dopunu pravilno usmeren na
otvoru.
UPOZORENJE Vodite računa o
adapteru za punjenje LPG-a da se ne bi
oštetio.UPOZORENJE Koristite samo LPG
namenjen za vozila.
Goriva - identifikacija
kompatibilnosti vozila -
Grafički simbol za
izražavanje informacija
za potrošače u skladu
sa standardom
EN16942
Sledeći simboli olakšavaju
prepoznavanje pravilne vrste goriva koje
treba koristiti u vozilu.
Pre sipanja goriva, proverite simbole koji
se nalaze na unutrašnjem delu
poklopca otvora za sipanje goriva (ako
postoji) i uporedite ih sa simbolom na
odgovarajućoj pumpi (ako postoji).
Simboli za benzinska vozila
E5: Bezolovni benzin sa sadržajem
kiseonika do 2,7% (m/m) i sa najvišim
sadržajem etanola od 5,0% (V/V) u
skladu sa standardomEN228
E10: Bezolovni benzin sa sadržajem
kiseonika do 3,7% (m/m) i sa najvišim
sadržajem etanola od 10,0% (V/V) u
skladu sa standardomEN228
131PGL000017
132PGL000018
142
POKRETANJE VOZILA I VOŽNJA

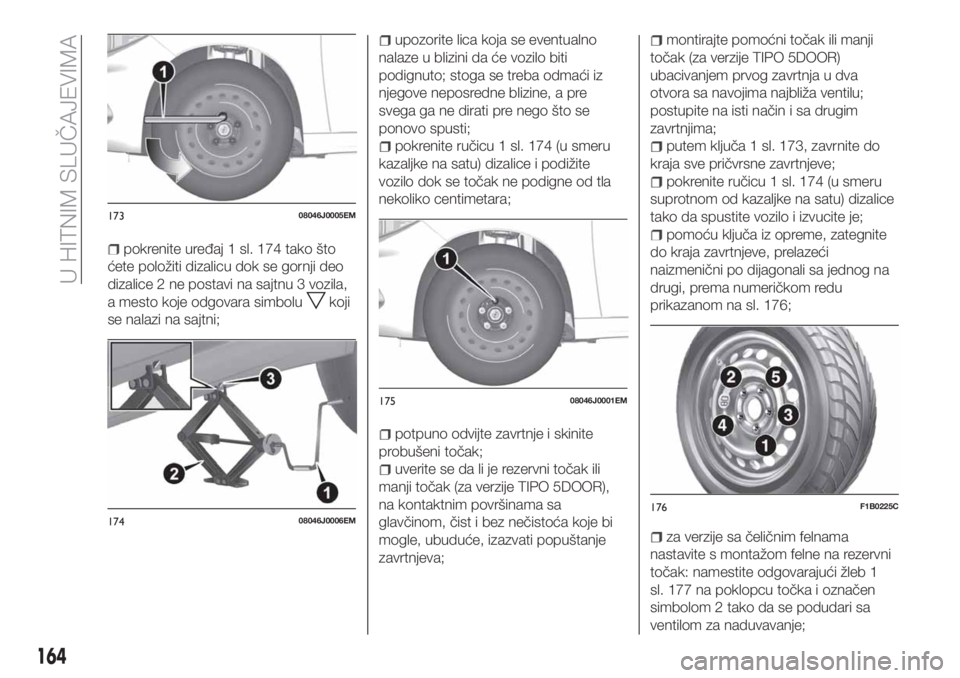

pokrenite uređaj 1 sl. 174 tako što
ćete položiti dizalicu dok se gornji deo
dizalice 2 ne postavi na sajtnu 3 vozila,
a mesto koje odgovara simbolu
koji
se nalazi na sajtni;
upozorite lica koja se eventualno
nalaze u blizini da će vozilo biti
podignuto; stoga se treba odmaći iz
njegove neposredne blizine, a pre
svega ga ne dirati pre nego što se
ponovo spusti;
pokrenite ručicu 1 sl. 174 (u smeru
kazaljke na satu) dizalice i podižite
vozilo dok se točak ne podigne od tla
nekoliko centimetara;
potpuno odvijte zavrtnje i skinite
probušeni točak;
uverite se da li je rezervni točak ili
manji točak (za verzije TIPO 5DOOR),
na kontaktnim površinama sa
glavčinom, čist i bez nečistoća koje bi
mogle, ubuduće, izazvati popuštanje
zavrtnjeva;
montirajte pomoćni točak ili manji
točak (za verzije TIPO 5DOOR)
ubacivanjem prvog zavrtnja u dva
otvora sa navojima najbliža ventilu;
postupite na isti način i sa drugim
zavrtnjima;
putem ključa 1 sl. 173, zavrnite do
kraja sve pričvrsne zavrtnjeve;
pokrenite ručicu 1 sl. 174 (u smeru
suprotnom od kazaljke na satu) dizalice
tako da spustite vozilo i izvucite je;
pomoću ključa iz opreme, zategnite
do kraja zavrtnjeve, prelazeći
naizmenični po dijagonali sa jednog na
drugi, prema numeričkom redu
prikazanom na sl. 176;
za verzije sa čeličnim felnama
nastavite s montažom felne na rezervni
točak: namestite odgovarajući žleb 1
sl. 177 na poklopcu točka i označen
simbolom 2 tako da se podudari sa
ventilom za naduvavanje;
17308046J0005EM
17408046J0006EM
17508046J0001EM
176F1B0225C
164
U HITNIM SLUČAJEVIMA

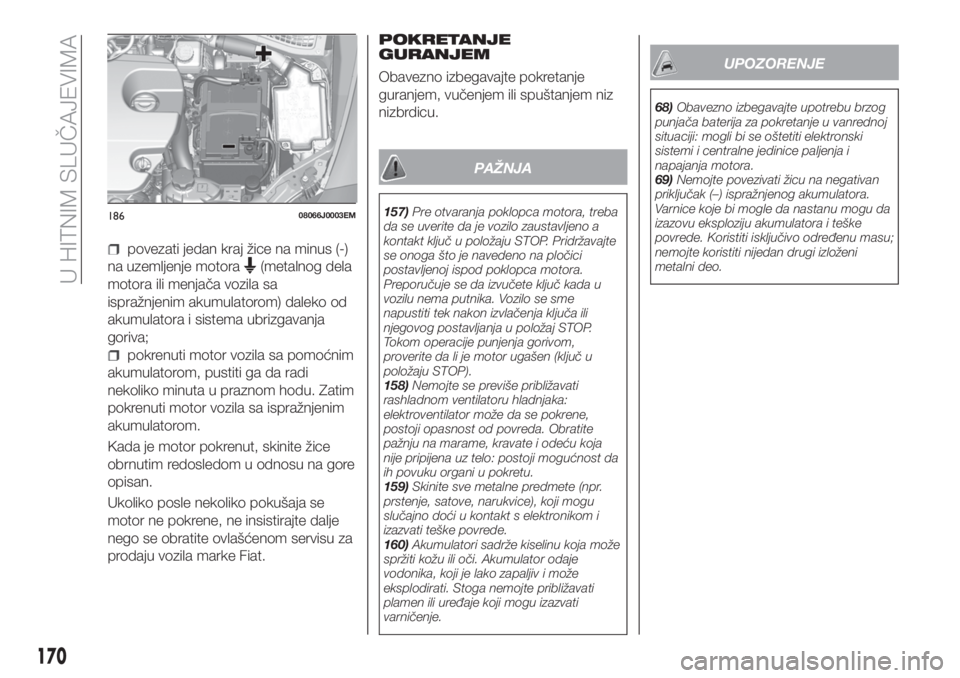

povezati jedan kraj žice na minus (-)
na uzemljenje motora
(metalnog dela
motora ili menjača vozila sa
ispražnjenim akumulatorom) daleko od
akumulatora i sistema ubrizgavanja
goriva;
pokrenuti motor vozila sa pomoćnim
akumulatorom, pustiti ga da radi
nekoliko minuta u praznom hodu. Zatim
pokrenuti motor vozila sa ispražnjenim
akumulatorom.
Kada je motor pokrenut, skinite žice
obrnutim redosledom u odnosu na gore
opisan.
Ukoliko posle nekoliko pokušaja se
motor ne pokrene, ne insistirajte dalje
nego se obratite ovlašćenom servisu za
prodaju vozila marke Fiat.
POKRETANJE
GURANJEM
Obavezno izbegavajte pokretanje
guranjem, vučenjem ili spuštanjem niz
nizbrdicu.
PAŽNJA
157)Pre otvaranja poklopca motora, treba
da se uverite da je vozilo zaustavljeno a
kontakt ključ u položaju STOP. Pridržavajte
se onoga što je navedeno na pločici
postavljenoj ispod poklopca motora.
Preporučuje se da izvučete ključ kada u
vozilu nema putnika. Vozilo se sme
napustiti tek nakon izvlačenja ključa ili
njegovog postavljanja u položaj STOP.
Tokom operacije punjenja gorivom,
proverite da li je motor ugašen (ključ u
položaju STOP).
158)Nemojte se previše približavati
rashladnom ventilatoru hladnjaka:
elektroventilator može da se pokrene,
postoji opasnost od povreda. Obratite
pažnju na marame, kravate i odeću koja
nije pripijena uz telo: postoji mogućnost da
ih povuku organi u pokretu.
159)Skinite sve metalne predmete (npr.
prstenje, satove, narukvice), koji mogu
slučajno doći u kontakt s elektronikom i
izazvati teške povrede.
160)Akumulatori sadrže kiselinu koja može
spržiti kožu ili oči. Akumulator odaje
vodonika, koji je lako zapaljiv i može
eksplodirati. Stoga nemojte približavati
plamen ili uređaje koji mogu izazvati
varničenje.
UPOZORENJE
68)Obavezno izbegavajte upotrebu brzog
punjača baterija za pokretanje u vanrednoj
situaciji: mogli bi se oštetiti elektronski
sistemi i centralne jedinice paljenja i
napajanja motora.
69)Nemojte povezivati žicu na negativan
priključak (–) ispražnjenog akumulatora.
Varnice koje bi mogle da nastanu mogu da
izazovu eksploziju akumulatora i teške
povrede. Koristiti isključivo određenu masu;
nemojte koristiti nijedan drugi izloženi
metalni deo.
18608066J0003EM
170
U HITNIM SLUČAJEVIMA
