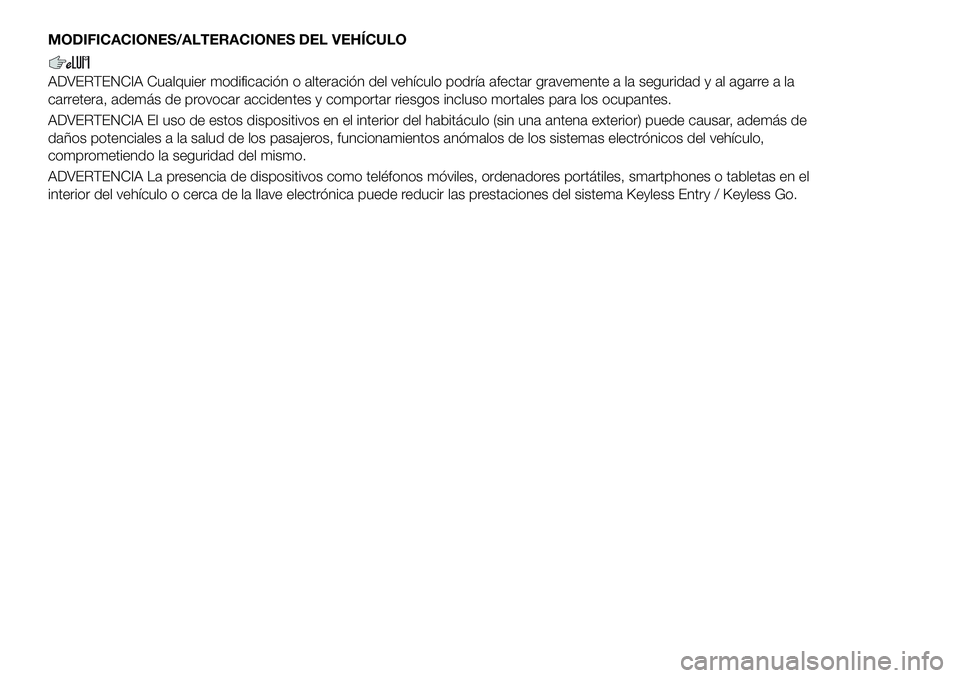

MODIFICACIONES/ALTERACIONES DEL VEHÍCULO
ADVERTENCIA Cualquier modificación o alteración del vehículo podría afectar gravemente a la seguridad y al agarre a la
carretera, además de provocar accidentes y comportar riesgos incluso mortales para los ocupantes.
ADVERTENCIA El uso de estos dispositivos en el interior del habitáculo (sin una antena exterior) puede causar, además de
daños potenciales a la salud de los pasajeros, funcionamientos anómalos de los sistemas electrónicos del vehículo,
comprometiendo la seguridad del mismo.
ADVERTENCIA La presencia de dispositivos como teléfonos móviles, ordenadores portátiles, smartphones o tabletas en el
interior del vehículo o cerca de la llave electrónica puede reducir las prestaciones del sistema Keyless Entry / Keyless Go.

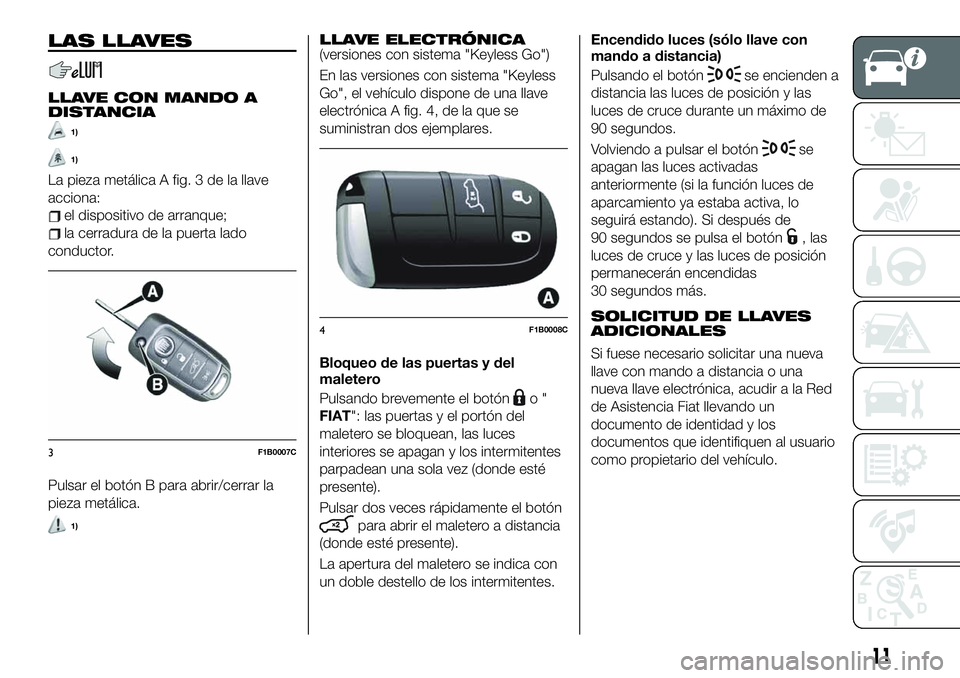

LAS LLAVES
LLAVE CON MANDO A
DISTANCIA
1)
1)
La pieza metálica A fig. 3 de la llave
acciona:
el dispositivo de arranque;
la cerradura de la puerta lado
conductor.
Pulsar el botón B para abrir/cerrar la
pieza metálica.
1)
LLAVE ELECTRÓNICA(versiones con sistema "Keyless Go")
En las versiones con sistema "Keyless
Go", el vehículo dispone de una llave
electrónica A fig. 4, de la que se
suministran dos ejemplares.
Bloqueo de las puertas y del
maletero
Pulsando brevemente el botón
o"
FIAT": las puertas y el portón del
maletero se bloquean, las luces
interiores se apagan y los intermitentes
parpadean una sola vez (donde esté
presente).
Pulsar dos veces rápidamente el botón
para abrir el maletero a distancia
(donde esté presente).
La apertura del maletero se indica con
un doble destello de los intermitentes.Encendido luces (sólo llave con
mando a distancia)
Pulsando el botón
se encienden a
distancia las luces de posición y las
luces de cruce durante un máximo de
90 segundos.
Volviendo a pulsar el botón
se
apagan las luces activadas
anteriormente (si la función luces de
aparcamiento ya estaba activa, lo
seguirá estando). Si después de
90 segundos se pulsa el botón
, las
luces de cruce y las luces de posición
permanecerán encendidas
30 segundos más.
SOLICITUD DE LLAVES
ADICIONALES
Si fuese necesario solicitar una nueva
llave con mando a distancia o una
nueva llave electrónica, acudir a la Red
de Asistencia Fiat llevando un
documento de identidad y los
documentos que identifiquen al usuario
como propietario del vehículo.
3F1B0007C
4F1B0008C
11

ADVERTENCIA
1)Pulsar el botón B sólo con la llave
colocada lejos del cuerpo, en concreto,
lejos de los ojos y de los objetos que
puedan deteriorarse (por ejemplo, la ropa).
No dejar la llave sin vigilancia para evitar
que nadie, especialmente los niños, pueda
manipularla y pulsar el botón
accidentalmente.
ADVERTENCIA
1)Los golpes violentos podrían dañar los
componentes electrónicos presentes en la
llave. Para garantizar el funcionamiento
correcto de los dispositivos electrónicos
internos de la llave, no dejarla expuesta al
sol.
ADVERTENCIA
1)Las pilas descargadas son nocivas para
el medio ambiente si no se eliminan
correctamente, por lo que deberán ser
depositadas en los contenedores
específicos según lo establecido por la
legislación vigente, o bien entregadas a la
Red de Asistencia Fiat, que se encargará
de eliminarlas.
DISPOSITIVO DE
ARRANQUE
Versiones con llave mecánica
La llave puede girar en tres posiciones
fig. 5:
STOP: motor apagado, llave
extraíble, dirección bloqueada (con llave
extraída). Algunos dispositivos
eléctricos (por ejemplo, el cierre
centralizado de las puertas, la alarma,
etc.) pueden seguir funcionando;
MAR: posición de marcha. Todos los
dispositivos eléctricos pueden
funcionar;
AVV: puesta en marcha del motor.
2) 3)
Versiones con llave electrónica
(sistema Keyless Go)
Para activar el dispositivo de arranque
fig. 6 es necesario que la llave
electrónica se encuentre dentro del
habitáculo.
El dispositivo de arranque se activa
aunque la llave electrónica esté dentro
del maletero o en la bandeja.
El dispositivo de arranque puede
adoptar los estados siguientes:
STOP: motor apagado, dirección
bloqueada. Algunos dispositivos
eléctricos (por ejemplo, el cierre
centralizado de las puertas, la alarma,
etc.) pueden seguir funcionando;
5F1B0642
6F1B0014C
12
CONOCIMIENTO DEL COCHE

5)No extraer la llave mecánica con el
vehículo en marcha. El volante se
bloquearía automáticamente en el primer
viraje. Esto es válido siempre, aún en caso
de que el vehículo sea remolcado.
6)Antes de salir del vehículo, accionar
SIEMPRE el freno de mano, girar las
ruedas, engranar la primera marcha al
aparcar en subida o la marcha atrás en
bajada; en las versiones con cambio
automático, colocar la palanca de cambios
en posición P (Estacionamiento) y pulsar el
botón del dispositivo de arranque para
ponerlo en STOP. En caso de pendiente
pronunciada, colocar una cuña o una
piedra delante de las ruedas. Cuando se
abandona el vehículo, bloquear siempre
todas las puertas presionando el botón
correspondiente sobre la manilla (ver lo
descrito en la opción "Keyless Entry" en el
párrafo "Puertas").
7)Para versiones dotadas de sistema Full
Keyless System no dejar la llave electrónica
dentro o cerca del vehículo o en un lugar
accesible para los niños. No deje el
vehículo con el dispositivo de encendido
en posición MAR. Un niño podría accionar
los elevalunas eléctricos, otros comandos

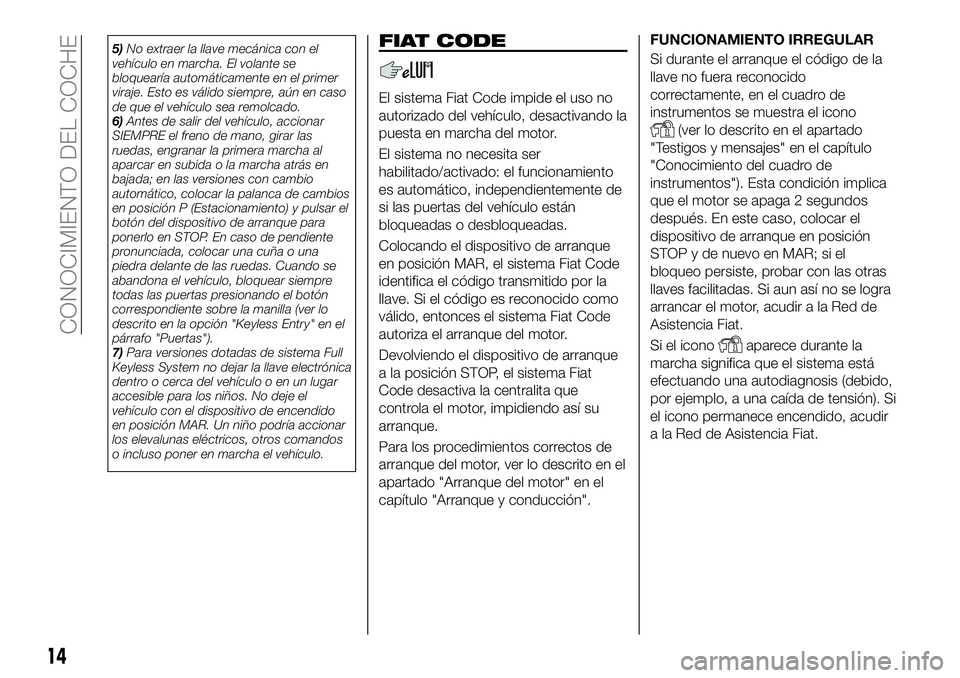

o incluso poner en marcha el vehículo.FIAT CODE
El sistema Fiat Code impide el uso no
autorizado del vehículo, desactivando la
puesta en marcha del motor.
El sistema no necesita ser
habilitado/activado: el funcionamiento
es automático, independientemente de
si las puertas del vehículo están
bloqueadas o desbloqueadas.
Colocando el dispositivo de arranque
en posición MAR, el sistema Fiat Code
identifica el código transmitido por la
llave. Si el código es reconocido como
válido, entonces el sistema Fiat Code
autoriza el arranque del motor.
Devolviendo el dispositivo de arranque
a la posición STOP, el sistema Fiat
Code desactiva la centralita que
controla el motor, impidiendo así su
arranque.
Para los procedimientos correctos de
arranque del motor, ver lo descrito en el
apartado "Arranque del motor" en el
capítulo "Arranque y conducción".FUNCIONAMIENTO IRREGULAR
Si durante el arranque el código de la
llave no fuera reconocido
correctamente, en el cuadro de
instrumentos se muestra el icono
(ver lo descrito en el apartado
"Testigos y mensajes" en el capítulo
"Conocimiento del cuadro de
instrumentos"). Esta condición implica
que el motor se apaga 2 segundos
después. En este caso, colocar el
dispositivo de arranque en posición
STOP y de nuevo en MAR; si el
bloqueo persiste, probar con las otras
llaves facilitadas. Si aun así no se logra
arrancar el motor, acudir a la Red de
Asistencia Fiat.
Si el icono
aparece durante la
marcha significa que el sistema está
efectuando una autodiagnosis (debido,
por ejemplo, a una caída de tensión). Si
el icono permanece encendido, acudir
a la Red de Asistencia Fiat.
14
CONOCIMIENTO DEL COCHE

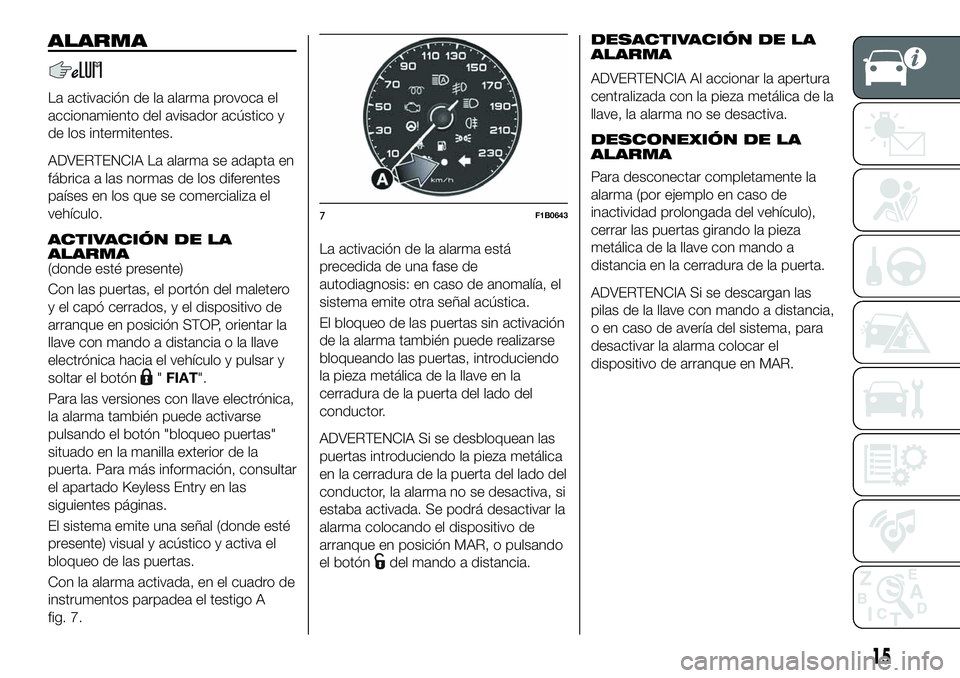

ALARMA
La activación de la alarma provoca el
accionamiento del avisador acústico y
de los intermitentes.
ADVERTENCIA La alarma se adapta en
fábrica a las normas de los diferentes
países en los que se comercializa el
vehículo.
ACTIVACIÓN DE LA
ALARMA
(donde esté presente)
Con las puertas, el portón del maletero
y el capó cerrados, y el dispositivo de
arranque en posición STOP, orientar la
llave con mando a distancia o la llave
electrónica hacia el vehículo y pulsar y
soltar el botón
"FIAT".
Para las versiones con llave electrónica,
la alarma también puede activarse
pulsando el botón "bloqueo puertas"
situado en la manilla exterior de la
puerta. Para más información, consultar
el apartado Keyless Entry en las
siguientes páginas.
El sistema emite una señal (donde esté
presente) visual y acústico y activa el
bloqueo de las puertas.
Con la alarma activada, en el cuadro de
instrumentos parpadea el testigo A
fig. 7.La activación de la alarma está
precedida de una fase de
autodiagnosis: en caso de anomalía, el
sistema emite otra señal acústica.
El bloqueo de las puertas sin activación
de la alarma también puede realizarse
bloqueando las puertas, introduciendo
la pieza metálica de la llave en la
cerradura de la puerta del lado del
conductor.
ADVERTENCIA Si se desbloquean las
puertas introduciendo la pieza metálica
en la cerradura de la puerta del lado del
conductor, la alarma no se desactiva, si
estaba activada. Se podrá desactivar la
alarma colocando el dispositivo de
arranque en posición MAR, o pulsando
el botón
del mando a distancia.DESACTIVACIÓN DE LA
ALARMA
ADVERTENCIA Al accionar la apertura
centralizada con la pieza metálica de la
llave, la alarma no se desactiva.
DESCONEXIÓN DE LA
ALARMA
Para desconectar completamente la
alarma (por ejemplo en caso de
inactividad prolongada del vehículo),
cerrar las puertas girando la pieza
metálica de la llave con mando a
distancia en la cerradura de la puerta.
ADVERTENCIA Si se descargan las
pilas de la llave con mando a distancia,
o en caso de avería del sistema, para
desactivar la alarma colocar el
dispositivo de arranque en MAR.
7F1B0643
15

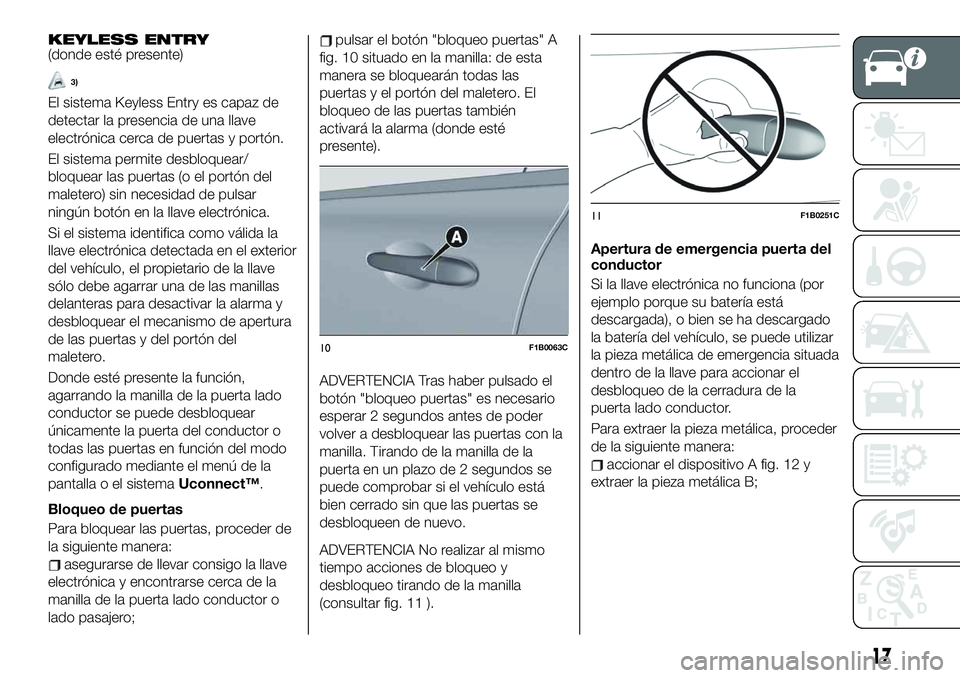

KEYLESS ENTRY(donde esté presente)
3)
El sistema Keyless Entry es capaz de
detectar la presencia de una llave
electrónica cerca de puertas y portón.
El sistema permite desbloquear/
bloquear las puertas (o el portón del
maletero) sin necesidad de pulsar
ningún botón en la llave electrónica.
Si el sistema identifica como válida la
llave electrónica detectada en el exterior
del vehículo, el propietario de la llave
sólo debe agarrar una de las manillas
delanteras para desactivar la alarma y
desbloquear el mecanismo de apertura
de las puertas y del portón del
maletero.
Donde esté presente la función,
agarrando la manilla de la puerta lado
conductor se puede desbloquear
únicamente la puerta del conductor o
todas las puertas en función del modo
configurado mediante el menú de la
pantalla o el sistemaUconnect™.
Bloqueo de puertas
Para bloquear las puertas, proceder de
la siguiente manera:
asegurarse de llevar consigo la llave
electrónica y encontrarse cerca de la
manilla de la puerta lado conductor o
lado pasajero;
pulsar el botón "bloqueo puertas" A
fig. 10 situado en la manilla: de esta
manera se bloquearán todas las
puertas y el portón del maletero. El
bloqueo de las puertas también
activará la alarma (donde esté
presente).
ADVERTENCIA Tras haber pulsado el
botón "bloqueo puertas" es necesario
esperar 2 segundos antes de poder
volver a desbloquear las puertas con la
manilla. Tirando de la manilla de la
puerta en un plazo de 2 segundos se
puede comprobar si el vehículo está
bien cerrado sin que las puertas se
desbloqueen de nuevo.
ADVERTENCIA No realizar al mismo
tiempo acciones de bloqueo y
desbloqueo tirando de la manilla
(consultar fig. 11 ).
Apertura de emergencia puerta del
conductor
Si la llave electrónica no funciona (por
ejemplo porque su batería está
descargada), o bien se ha descargado
la batería del vehículo, se puede utilizar
la pieza metálica de emergencia situada
dentro de la llave para accionar el
desbloqueo de la cerradura de la
puerta lado conductor.
Para extraer la pieza metálica, proceder
de la siguiente manera:
accionar el dispositivo A fig. 12 y
extraer la pieza metálica B;
10F1B0063C
11F1B0251C
17

introducir la pieza metálica en la
cerradura de la puerta del conductor y
girarla para desbloquear la cerradura de
la puerta.

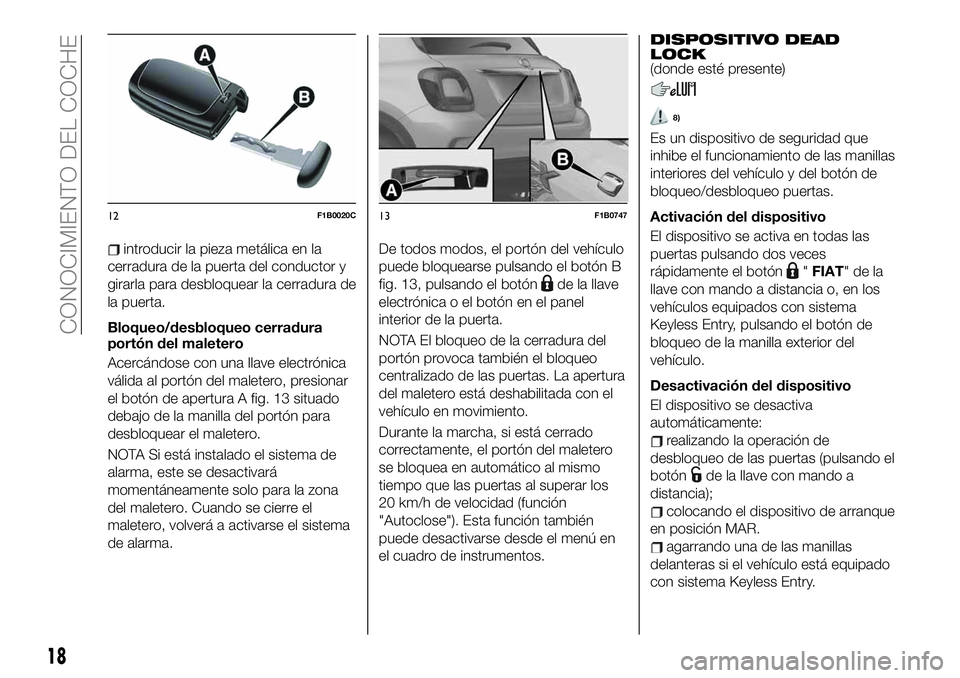

Bloqueo/desbloqueo cerradura
portón del maletero
Acercándose con una llave electrónica
válida al portón del maletero, presionar
el botón de apertura A fig. 13 situado
debajo de la manilla del portón para
desbloquear el maletero.
NOTA Si está instalado el sistema de
alarma, este se desactivará
momentáneamente solo para la zona
del maletero. Cuando se cierre el
maletero, volverá a activarse el sistema
de alarma.De todos modos, el portón del vehículo
puede bloquearse pulsando el botón B
fig. 13, pulsando el botón
de la llave
electrónica o el botón en el panel
interior de la puerta.
NOTA El bloqueo de la cerradura del
portón provoca también el bloqueo
centralizado de las puertas. La apertura
del maletero está deshabilitada con el
vehículo en movimiento.
Durante la marcha, si está cerrado
correctamente, el portón del maletero
se bloquea en automático al mismo
tiempo que las puertas al superar los
20 km/h de velocidad (función
"Autoclose"). Esta función también
puede desactivarse desde el menú en
el cuadro de instrumentos.
DISPOSITIVO DEAD
LOCK
(donde esté presente)
8)
Es un dispositivo de seguridad que
inhibe el funcionamiento de las manillas
interiores del vehículo y del botón de
bloqueo/desbloqueo puertas.
Activación del dispositivo
El dispositivo se activa en todas las
puertas pulsando dos veces
rápidamente el botón
"FIAT"dela
llave con mando a distancia o, en los
vehículos equipados con sistema
Keyless Entry, pulsando el botón de
bloqueo de la manilla exterior del
vehículo.
Desactivación del dispositivo
El dispositivo se desactiva
automáticamente:
realizando la operación de
desbloqueo de las puertas (pulsando el
botón
de la llave con mando a
distancia);
colocando el dispositivo de arranque
en posición MAR.
agarrando una de las manillas
delanteras si el vehículo está equipado
con sistema Keyless Entry.
12F1B0020C13F1B0747
18
CONOCIMIENTO DEL COCHE

Con velocidad superior a 40 km/h y
función activada, volviendo a colocar la
palanca en la posición central estable,
la función se desactiva y las luces de
carretera se apagan.
Con velocidad inferior a 15 km/h y
función activada, el sistema apaga
automáticamente las luces de
carretera.
En caso de que la palanca se vuelva a
colocar en posición central estable y se
empuje de nuevo hacia el salpicadero
en posición estable, se interpreta esta
acción como una necesidad de
encender las luces de carretera de
forma fija: en el cuadro de instrumentos
se enciende el testigo y también se
encienden las luces de carretera hasta
que la velocidad del vehículo vuelve por
encima de los 40 km/h. Al superar
dicha velocidad, la función se activa en
automático y en el cuadro de
instrumentos se vuelve a encender el
testigo
.
Para desactivar esta función, girar la
corona del conmutador de las luces a la
posición
.
INTERMITENTES
Colocar la palanca izquierda A
fig. 29 en posición (estable):
hacia arriba: activación del intermitente
derecho;
hacia abajo: activación del intermitente
izquierdo.
En el cuadro de instrumentos parpadea
respectivamente el testigo
o.
Los intermitentes se desactivan
automáticamente cuando el vehículo
regresa a la posición de marcha
rectilínea o se encienden las luces de
conducción diurna (DRL).
Función "Lane Change" (cambio de
carril)
Durante la marcha, para indicar un
cambio de carril, poner la palanca
izquierda en posición inestable durante
menos de medio segundo.
El intermitente del lado seleccionado
emitirá 5 destellos y, luego, se apagará
automáticamente.
LUCES DE CORTESÍA
Con el dispositivo de arranque en
posición MAR, esta función permite
activar durante 25 segundos las luces
de posición y las luces de la matrícula
cada vez que se desbloquea el vehículo
con el mando a distancia o con la
función Keyless Entry.
La habilitación de las luces de cortesía
se puede regular mediante el menú de
la pantalla o mediante el sistema
Uconnect™.
La función se desactiva
automáticamente cuando se agota el
tiempo de activación (25 segundos),
cuando se vuelven a bloquear las
puertas del vehículo o cuando se
coloca el dispositivo de arranque en
una posición distinta de MAR.
30
CONOCIMIENTO DEL COCHE
