2019 FIAT 500X display

sensor wordt aangegeven met het
symbool op het display.
In geval van storing van de regensensor
kan de wissermodus naar de behoefte
worden aangepast. Het storingssignaal
blijft actief tijdens de werkingsduur van
de sensor of tot de inrichting wordt
gereset.
Blokkering
Als de contactsleutel naar STOP wordt
gedraaid, terwijl de draaischakelaar A
op stand
ofstaat, zal er, wanneer
de motor weer wordt gestart
(contactsleutel op MAR), geen
wiscyclus worden uitgevoerd, ter
bescherming van het systeem.
Deze tijdelijke blokkering voorkomt
onverhoedse activering van de
ruitenwissers wanneer de motor wordt
gestart (bijv. terwijl de voorruit met de
hand wordt gewassen of als de
ruitenwissers met ijs aan de voorruit
vastzitten).
De automatische wisregeling kan op
drie manieren weer geactiveerd
worden:
door de draaischakelaar naar stand
Oen dan weer naar stand
ofte
draaien
door de hendel omhoog te bewegen
naar de stand MIST
door harder dan 5 km/h te rijden,
terwijl de sensor regen detecteertWanneer de ruitenwisser weer
geactiveerd wordt met een van de
hierboven beschreven handelingen,
wordt deze reactivering gemeld door
één wisslag van de ruitenwissers,
ongeacht de toestand van de voorruit.
BELANGRIJK Op voertuigen met een
automatische versnellingsbak en
regensensor wordt de automatische
wisregeling geblokkeerd als naar N
(Vrijstand) wordt geschakeld.
Uitschakelen
De automatische wisregeling kan
gedeselecteerd worden via het
displaymenu of hetUconnect™-
systeem, of door draaischakelaar A
naar een stand te draaien die geen
interval is (
of).
Service Position
Dankzij deze functie kan de bestuurder
de wisserbladen eenvoudiger
vervangen, om ze ook tegen ijs en/of
sneeuw te beschermen.
Inschakeling
Schakel, om deze functie in te
schakelen, de ruitenwissers uit
(draaischakelaar A fig. 32 in stand
)
voordat u de startinrichting in STOP zet.
Deze functie kan alleen binnen
2 minuten nadat de startinrichting op
STOP is gezet ingeschakeld worden.Beweeg, voor inschakeling van deze
functie, de hendel minstens een halve
seconde omhoog (onstabiele stand).
Elke keer dat de functie correct
ingeschakeld wordt, bewegen de
bladen om de goede ontvangst van het
commando aan te geven. Dit
commando kan maximaal drie keer
herhaald worden. Bij de vierde herhaling
van het commando wordt de functie
uitgeschakeld.
Indien, na gebruik van deze functie, de
startinrichting teruggezet wordt op MAR
met de wisserbladen in een andere
stand dan de ruststand (onderaan op
de voorruit), dan zullen ze alleen
terugkeren naar de ruststand na een
commando afkomstig van de hendel
(hendel omhoog, naar onstabiele stand)
of wanneer een snelheid van 5 km/h
wordt overschreden.
BELANGRIJK Zorg ervoor dat de
ruitenwissers vrij zijn van sneeuw of ijs,
voordat deze functie wordt
ingeschakeld en de motor wordt
gestart.
Uitschakelen
De functie wordt uitgeschakeld als:
2 minuten verstreken zijn nadat de
startinrichting op STOP werd gezet;
36
KENNISMAKING MET HET VOERTUIG

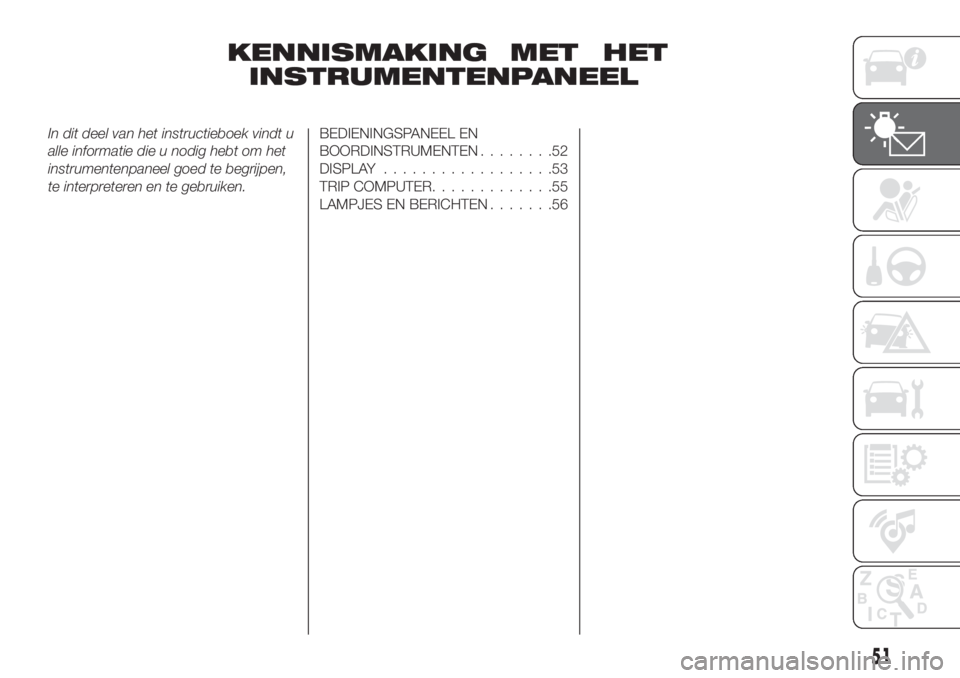

KENNISMAKING MET HET
INSTRUMENTENPANEEL
In dit deel van het instructieboek vindt u
alle informatie die u nodig hebt om het
instrumentenpaneel goed te begrijpen,
te interpreteren en te gebruiken.BEDIENINGSPANEEL EN
BOORDINSTRUMENTEN........52
DISPLAY..................53
TRIP COMPUTER.............55
LAMPJES EN BERICHTEN.......56
51

BEDIENINGSPANEEL EN BOORDINSTRUMENTEN
A. Snelheidsmeter / B. Digitale brandstofmeter en waarschuwingslampje brandstofreserve / C. Display / D. Digitale
koelvloeistoftemperatuurmeter met waarschuwingslampje oververhitting / E. Kilometerteller.
Waarschuwingslampje alleen aanwezig op Dieseluitvoeringen.
BELANGRIJK De verlichting van het instrumentenpaneel kan per versie verschillen.
51F1B0640
52
KENNISMAKING MET HET INSTRUMENTENPANEEL

DISPLAY
BESCHRIJVING
Het voertuig is uitgerust met een
display waarop nuttige informatie voor
de bestuurder weergegeven kan
worden tijdens het rijden.
Op het display fig. 52 wordt de
volgende informatie weergegeven:
A: tijd, Gear Shift Indicator (waar
aanwezig), inschakeling versnelling
(alleen versies met automatische
versnellingsbak), buitentemperatuur,
kompasaanduidingen (waar aanwezig),
datum.
B: voertuigsnelheid,
waarschuwingsberichten/alle
storingsindicaties.
C: totaal aantal afgelegde kilometers
(of mijlen) en symbolen van alle
storingsindicaties.
GEAR SHIFT INDICATOR
(waar aanwezig)
De Gear Shift Indicator (GSI) adviseert
de bestuurder wanneer een andere
versnelling ingeschakeld moet worden
via een speciaal bericht op het display.
Via de GSI wordt de bestuurder
geïnformeerd dat een andere versnelling
brandstofbesparing kan opleveren.
Wanneer het pictogram SHIFT UP (
SHIFT) op het display wordt
weergegeven, geeft de GSI het advies
om een hogere versnelling in te
schakelen, terwijl wanneer het
pictogram SHIFT DOWN (
SHIFT)
wordt weergegeven, de bestuurder
geadviseerd wordt een lagere
versnelling in te schakelen.
De aanduiding op het display blijft
branden tot er een versnelling wordtingeschakeld of de rijomstandigheden
terugkeren naar een situatie waarin
schakelen niet nodig is om het verbruik
te optimaliseren.
BEDIENINGSKNOPPEN
Deze bevinden zich aan de linkerkant
van het stuurwiel fig. 53.
Hiermee kan de bestuurder de opties in
het Hoofdmenu van het display
selecteren en bedienen (zie paragraaf
"Hoofdmenu").
/: druk de knoppen in en
laat ze los voor toegang tot het
hoofdmenu en om omhoog en omlaag
door het menu en de submenu's te
bladeren.
/: druk op de knoppen en laat
ze los om toegang te krijgen tot de
informatieschermen of de submenu's
van een optie van het hoofdmenu.
52F1B0651
53F1B0726
53

OK: druk op deze knop om toegang
te krijgen tot de infoschermen of de
submenu's van een optie van het
hoofdmenu of om deze te selecteren.
Houd de knop 1 seconde ingedrukt om
de weergegeven/geselecteerde functies
te resetten.
HOOFDMENU
Het menu omvat de volgende opties:
SNELHEID
TRIP
RIJMODUSSCHAKELAAR (indien
voorzien) / GSI
INFO VOERTUIG
DRIVER ASSIST
AUDIO
TELEFOON
NAVIGATIE
AANKONDIGING
VOERTUIGCONFIGURATIE
Voertuigconfiguratie
(Voertuiginstellingen wijzigen)
Door middel van deze menuoptie
kunnen de instellingen gewijzigd
worden voor:
Voertuig uit (indien voorzien);
Weergave;
Eenheden;
Klok & Datum;
Veiligheid;
Veiligheid / Hulp;
Lichten;
Portieren+Vergrendeling“Voertuig uit” (indien voorzien)
Dit wordt gebruikt om de motor af te
zetten bij een storing in het Keyless
Enter-N-Go-systeem aan de hand van
de procedure die op het display is
beschreven.
Display
Door het kiezen van de optie "Display"
kan toegang verkregen worden tot de
instellingen/informatie met betrekking
tot: “Taal", "Raadpleeg telefoon",
"Raadpleeg navigatie", "Automatische
reset Trip B", "Herhaling Drive Mode"
(indien aanwezig), "Scherminstellingen".
Eenheden
Selecteer optie "Eenheden" om de
meeteenheid te kiezen tussen:
“Imperiaal", "Metrisch",
"Gepersonaliseerd".
Tijd en datum
Selecteer optie "Klok & Datum" om de
volgende instellingen te maken: “Tijd
instellen", "Tijdformaat", "Datum
instellen".
Veiligheid
Selecteer de optie "Veiligheid" om de
volgende instellingen te maken:
"Passiers AIRBAG", "Snelheidspiep",
"Piep veiligheidsgordel", "Hill Hold
Control".
Met de instelling "AIRBAG passagier"kan de airbag aan passagierszijde
in-/uitgeschakeld worden:
Passagiersbescherming
ingeschakeld:deled
ONgaat
continu branden op het
instrumentenpaneel.
Passagiersbescherming
uitgeschakeld:deled
OFFgaat
continu branden op het
instrumentenpaneel.
Veiligheid / Assistentie
Raadpleeg voor de mogelijk instellingen
paragraafUconnect™in het
betreffende hoofdstuk.
Lichten
Selecteer de optie "Lichten" om de
volgende instellingen te maken:
"Binnenverlichting", "Sensor
koplampen", "Follow me", "Koplampen
bij openen", "Automatisch dimmen",
"Dagrijlichten", "Flanklichten".
Portieren & Vergrendelingen
Selecteer de optie "Portieren &
Vergrendeling" om de volgende
instellingen te maken: "Automatische
vergrendeling", "Portieren openen bij
uitstappen", "Knipperlichten bij
vergrendeling", "Claxon bij
vergrendeling", "Claxon bij starten op
afstand", "Externe deurontgrendeling",
"Deurontgrendeling" (versies met
Keyless Entry), "Keyless Entry".
54
KENNISMAKING MET HET INSTRUMENTENPANEEL

OPMERKING Met hetUconnect™-
systeem worden sommige menuopties
weergegeven en beheerd op het
display van dat systeem en niet op het
display van het instrumentenpaneel (zie
het hoofdstuk Multimedia of het online
beschikbare supplement).TRIP COMPUTER
De "Trip computer" geeft informatie
over de werking van het voertuig op het
display weer, wanneer de startinrichting
in MAR staat.
Met deze functie kunnen twee
afzonderlijke reizen worden
aangemaakt, “Trip A” en Trip B”
genaamd, waarmee "volledige reizen"
van het voertuig worden geregistreerd.
Beide functies werken onafhankelijk van
elkaar.
“Trip A” en “Trip B” worden gebruikt om
informatie weer te geven over:
Afgelegde afstand
Gemiddeld brandstofverbruik
Gemiddelde snelheid
Reistijd (rijtijd)Houd de knopOKfig. 54 op het
stuurwiel ingedrukt om de waarden te
resetten.
Opmerking De parameters
“Actieradius” en “Huidig verbruik"
kunnen niet worden gereset.
54F1B0726
55

LAMPJES EN BERICHTEN
BELANGRIJK Het waarschuwingslampje op het instrumentenpaneel gaat branden en er verschijnt een speciaal bericht en/of er
klinkt een geluidssignaal, wanneer van toepassing. Deze meldingen zijn korte waarschuwingen en mogen vanwege hun
beknopte karakter niet worden beschouwd als volledig en/of een alternatief voor de informatie die is opgenomen in het
Instructieboek. Het wordt daarom geadviseerd het instructieboek altijd aandachtig te lezen. Raadpleeg bij melding van een
storing altijd de informatie in dit hoofdstuk.
BELANGRIJK De storingen die op het display worden weergegeven, kunnen worden onderverdeeld in twee categorieën:
ernstige storingen en minder ernstige storingen. Ernstige storingen worden langdurig herhaald weergegeven. Minder ernstige
storingen worden kort herhaaldelijk weergegeven. De herhaaldelijke weergave op het display van beide categorieën kan
onderbroken worden. Het waarschuwingslampje op het instrumentenpaneel blijft branden tot de oorzaak van de storing is
verholpen.
56
KENNISMAKING MET HET INSTRUMENTENPANEEL

Waarschuwingslampje Wat het betekent
roodTE HOGE KOELVLOEISTOFTEMPERATUUR
Het waarschuwingslampje gaat branden (of bij sommige versies verschijnt het pictogram op het display)
wanneer de motor oververhit is.
Tijdens een normale rit: breng de auto tot stilstand, zet de motor af en controleer of het
koelvloeistofniveau in het reservoir niet onder het MIN-teken staat. Als dit het geval is, wacht dan tot de
motor is afgekoeld, draai vervolgens langzaam en voorzichtig de dop open, vul koelvloeistof bij en
controleer of het peil tussen het MIN- en MAX-teken op het reservoir staat. Controleer ook op de
aanwezigheid van vloeistoflekken. Als na het starten het lampje opnieuw gaat branden (of het pictogram
verschijnt weer op het display), neem dan contact op met het Fiat Servicenetwerk.
Wanneer het voertuig onder zware omstandigheden wordt gebruikt(bijv. wanneer er tijdens het
rijden hoge prestaties worden gevraagd): minder snelheid en, als het lampje blijft branden, breng het
voertuig tot stilstand. Stop gedurende twee of drie minuten met lopende motor en geef een beetje gas om
de circulatie van de koelvloeistof te vergemakkelijken, schakel vervolgens de motor uit. Controleer of het
koelvloeistofpeil correct is, zoals hiervoor beschreven is.
BELANGRIJK Het is raadzaam om onder zware bedrijfsomstandigheden de motor voor het afzetten enkele
minuten te laten draaien met het gaspedaal iets ingetrapt.
roodSTORING STUURBEKRACHTIGING
Dit waarschuwingslampje (of het symbool op het display) gaat branden wanneer de startinrichting in de
stand MAR wordt gezet, maar het moet na enkele seconden doven. Als het lampje blijft branden (of het
symbool op het display blijft staan), zou de elektrische stuurbekrachtiging niet meer kunnen werken
waardoor aanzienlijk meer inspanning nodig is om het voertuig te besturen. Het sturen blijft echter wel
mogelijk. Bij sommige versies verschijnt een speciaal bericht op het display. Neem zo snel mogelijk contact
op met het Fiat Servicenetwerk.
59
