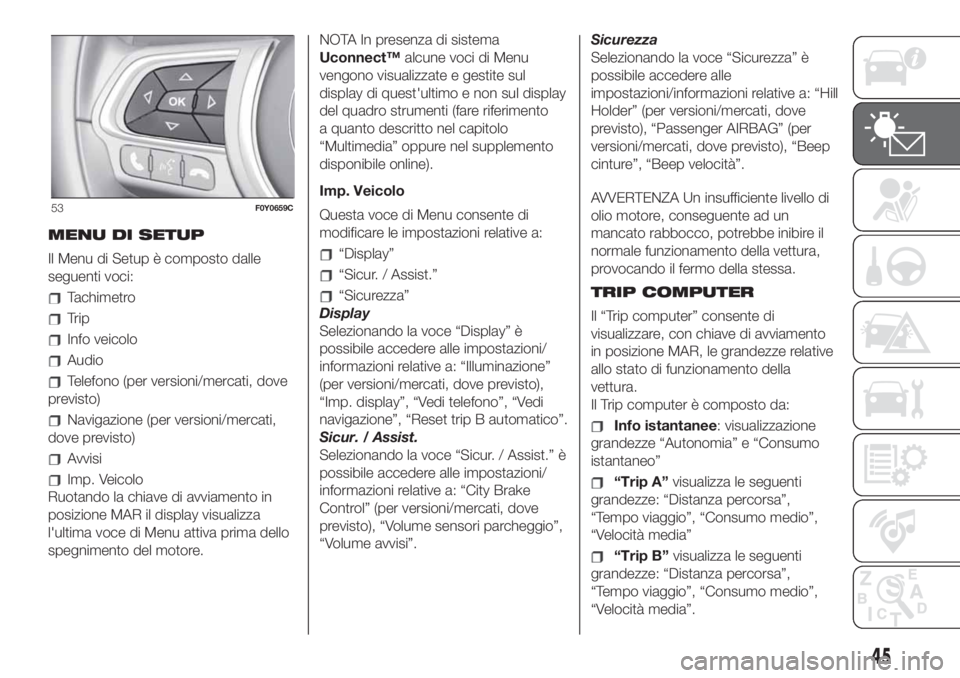

MENU DI SETUP
Il Menu di Setup è composto dalle
seguenti voci:
Tachimetro
Trip
Info veicolo
Audio
Telefono (per versioni/mercati, dove
previsto)
Navigazione (per versioni/mercati,
dove previsto)
Avvisi
Imp. Veicolo
Ruotando la chiave di avviamento in
posizione MAR il display visualizza
l'ultima voce di Menu attiva prima dello
spegnimento del motore.NOTA In presenza di sistema
Uconnect™alcune voci di Menu
vengono visualizzate e gestite sul
display di quest'ultimo e non sul display
del quadro strumenti (fare riferimento
a quanto descritto nel capitolo
“Multimedia” oppure nel supplemento
disponibile online).
Imp. Veicolo
Questa voce di Menu consente di
modificare le impostazioni relative a:
“Display”
“Sicur. / Assist.”
“Sicurezza”
Display
Selezionando la voce “Display” è
possibile accedere alle impostazioni/
informazioni relative a: “Illuminazione”
(per versioni/mercati, dove previsto),
“Imp. display”, “Vedi telefono”, “Vedi
navigazione”, “Reset trip B automatico”.
Sicur. / Assist.
Selezionando la voce “Sicur. / Assist.” è
possibile accedere alle impostazioni/
informazioni relative a: “City Brake
Control” (per versioni/mercati, dove
previsto), “Volume sensori parcheggio”,
“Volume avvisi”.Sicurezza
Selezionando la voce “Sicurezza” è
possibile accedere alle
impostazioni/informazioni relative a: “Hill
Holder” (per versioni/mercati, dove
previsto), “Passenger AIRBAG” (per
versioni/mercati, dove previsto), “Beep
cinture”, “Beep velocità”.
AVVERTENZA Un insufficiente livello di
olio motore, conseguente ad un
mancato rabbocco, potrebbe inibire il
normale funzionamento della vettura,
provocando il fermo della stessa.
TRIP COMPUTER
Il “Trip computer” consente di
visualizzare, con chiave di avviamento
in posizione MAR, le grandezze relative
allo stato di funzionamento della
vettura.
Il Trip computer è composto da:
Info istantanee: visualizzazione
grandezze “Autonomia” e “Consumo
istantaneo”
“Trip A”visualizza le seguenti
grandezze: “Distanza percorsa”,
“Tempo viaggio”, “Consumo medio”,
“Velocità media”
“Trip B”visualizza le seguenti
grandezze: “Distanza percorsa”,
“Tempo viaggio”, “Consumo medio”,
“Velocità media”.
53F0Y0659C
45

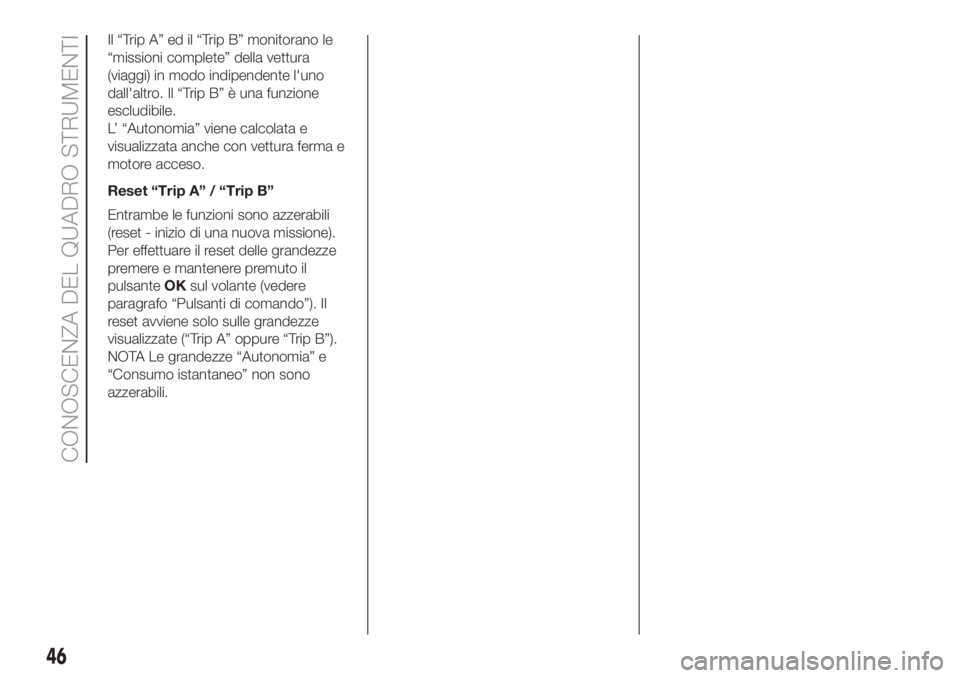

Il “Trip A” ed il “Trip B” monitorano le
“missioni complete” della vettura
(viaggi) in modo indipendente l'uno
dall'altro. Il “Trip B” è una funzione
escludibile.
L’ “Autonomia” viene calcolata e
visualizzata anche con vettura ferma e
motore acceso.
Reset “Trip A” / “Trip B”
Entrambe le funzioni sono azzerabili
(reset - inizio di una nuova missione).
Per effettuare il reset delle grandezze
premere e mantenere premuto il
pulsanteOKsul volante (vedere
paragrafo “Pulsanti di comando”). Il
reset avviene solo sulle grandezze
visualizzate (“Trip A” oppure “Trip B”).
NOTA Le grandezze “Autonomia” e
“Consumo istantaneo” non sono
azzerabili.
46
CONOSCENZA DEL QUADRO STRUMENTI

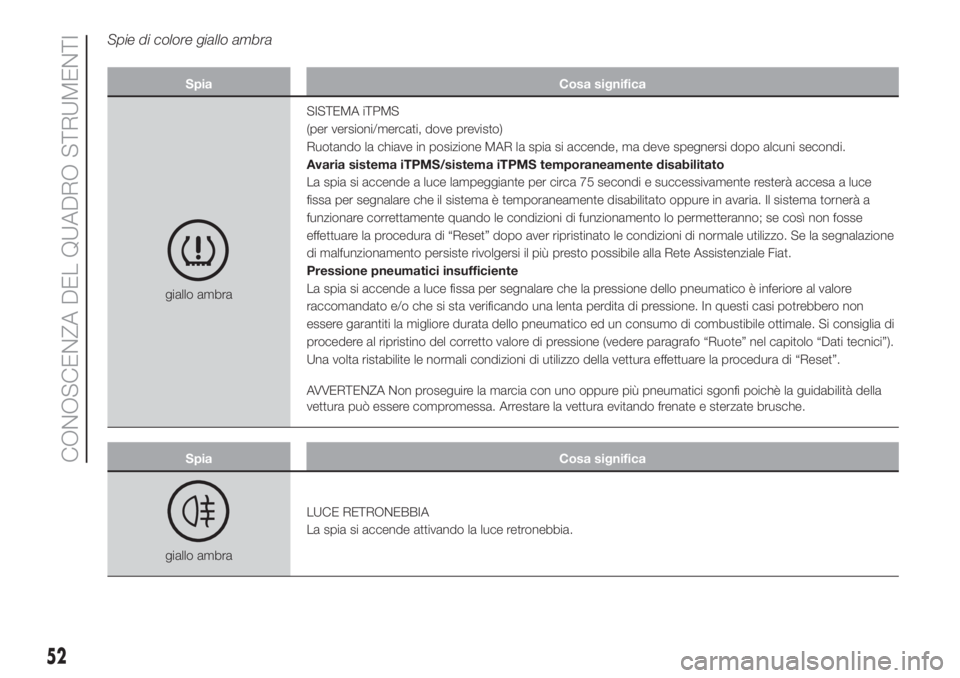

Spie di colore giallo ambra
Spia Cosa significa
giallo ambraSISTEMA iTPMS
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
Avaria sistema iTPMS/sistema iTPMS temporaneamente disabilitato
La spia si accende a luce lampeggiante per circa 75 secondi e successivamente resterà accesa a luce
fissa per segnalare che il sistema è temporaneamente disabilitato oppure in avaria. Il sistema tornerà a
funzionare correttamente quando le condizioni di funzionamento lo permetteranno; se così non fosse
effettuare la procedura di “Reset” dopo aver ripristinato le condizioni di normale utilizzo. Se la segnalazione
di malfunzionamento persiste rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Pressione pneumatici insufficiente
La spia si accende a luce fissa per segnalare che la pressione dello pneumatico è inferiore al valore
raccomandato e/o che si sta verificando una lenta perdita di pressione. In questi casi potrebbero non
essere garantiti la migliore durata dello pneumatico ed un consumo di combustibile ottimale. Si consiglia di
procedere al ripristino del corretto valore di pressione (vedere paragrafo “Ruote” nel capitolo “Dati tecnici”).
Una volta ristabilite le normali condizioni di utilizzo della vettura effettuare la procedura di “Reset”.
AVVERTENZA Non proseguire la marcia con uno oppure più pneumatici sgonfi poichè la guidabilità della
vettura può essere compromessa. Arrestare la vettura evitando frenate e sterzate brusche.
Spia Cosa significa
giallo ambraLUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
52
CONOSCENZA DEL QUADRO STRUMENTI

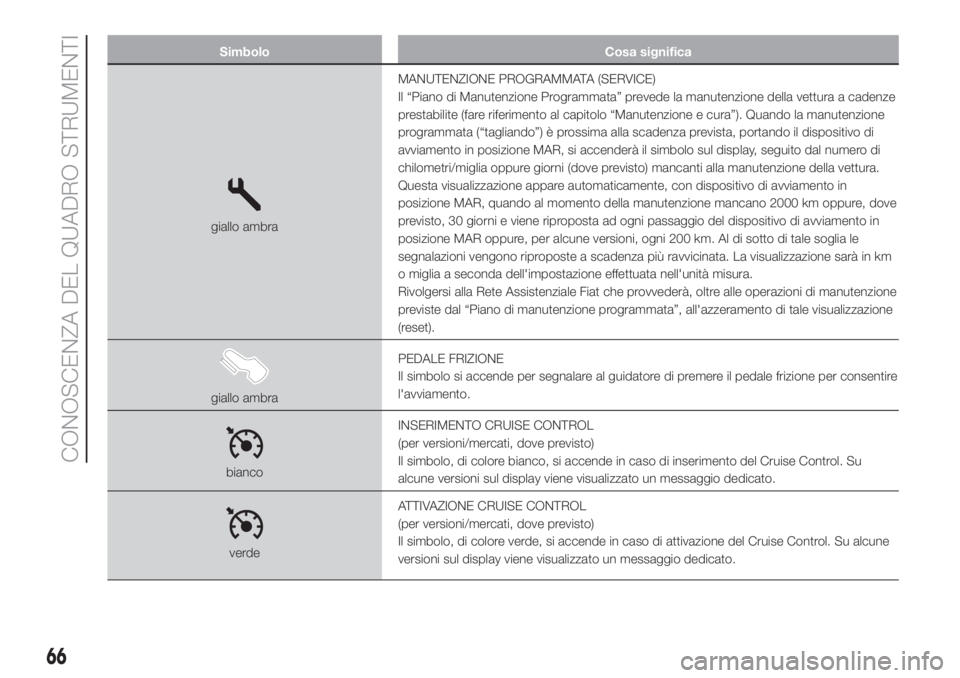

Simbolo Cosa significa
giallo ambraMANUTENZIONE PROGRAMMATA (SERVICE)
Il “Piano di Manutenzione Programmata” prevede la manutenzione della vettura a cadenze
prestabilite (fare riferimento al capitolo “Manutenzione e cura”). Quando la manutenzione
programmata (“tagliando”) è prossima alla scadenza prevista, portando il dispositivo di
avviamento in posizione MAR, si accenderà il simbolo sul display, seguito dal numero di
chilometri/miglia oppure giorni (dove previsto) mancanti alla manutenzione della vettura.
Questa visualizzazione appare automaticamente, con dispositivo di avviamento in
posizione MAR, quando al momento della manutenzione mancano 2000 km oppure, dove
previsto, 30 giorni e viene riproposta ad ogni passaggio del dispositivo di avviamento in
posizione MAR oppure, per alcune versioni, ogni 200 km. Al di sotto di tale soglia le
segnalazioni vengono riproposte a scadenza più ravvicinata. La visualizzazione sarà in km
o miglia a seconda dell'impostazione effettuata nell'unità misura.
Rivolgersi alla Rete Assistenziale Fiat che provvederà, oltre alle operazioni di manutenzione
previste dal “Piano di manutenzione programmata”, all'azzeramento di tale visualizzazione
(reset).
giallo ambraPEDALE FRIZIONE
Il simbolo si accende per segnalare al guidatore di premere il pedale frizione per consentire
l'avviamento.
biancoINSERIMENTO CRUISE CONTROL
(per versioni/mercati, dove previsto)
Il simbolo, di colore bianco, si accende in caso di inserimento del Cruise Control. Su
alcune versioni sul display viene visualizzato un messaggio dedicato.
verdeATTIVAZIONE CRUISE CONTROL
(per versioni/mercati, dove previsto)
Il simbolo, di colore verde, si accende in caso di attivazione del Cruise Control. Su alcune
versioni sul display viene visualizzato un messaggio dedicato.
66
CONOSCENZA DEL QUADRO STRUMENTI

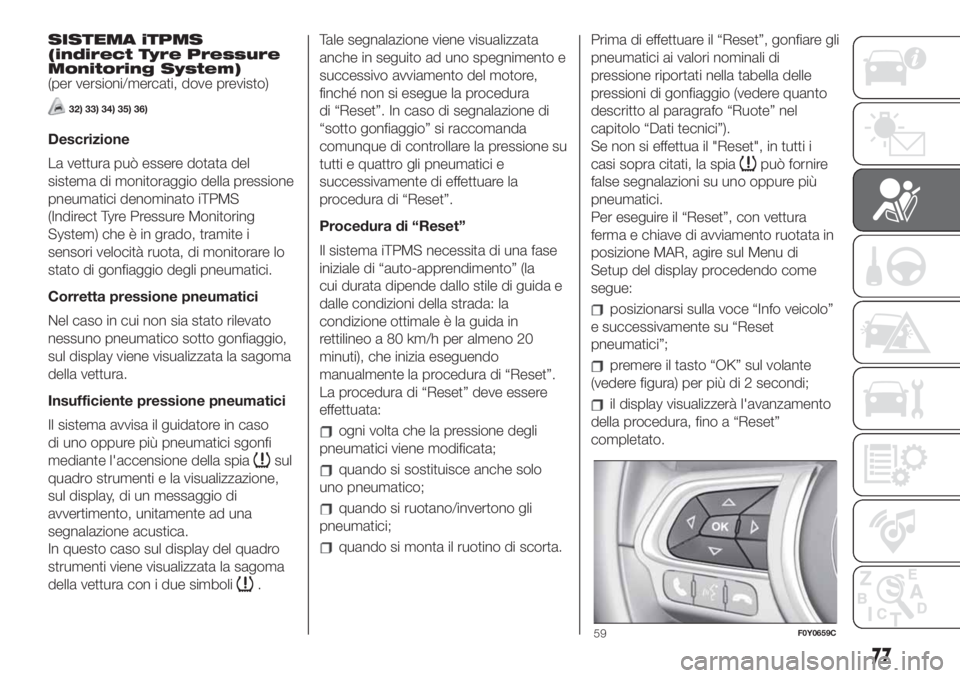

SISTEMA iTPMS
(indirect Tyre Pressure
Monitoring System)
(per versioni/mercati, dove previsto)
32) 33) 34) 35) 36)
Descrizione
La vettura può essere dotata del
sistema di monitoraggio della pressione
pneumatici denominato iTPMS
(Indirect Tyre Pressure Monitoring
System) che è in grado, tramite i
sensori velocità ruota, di monitorare lo
stato di gonfiaggio degli pneumatici.
Corretta pressione pneumatici
Nel caso in cui non sia stato rilevato
nessuno pneumatico sotto gonfiaggio,
sul display viene visualizzata la sagoma
della vettura.
Insufficiente pressione pneumatici
Il sistema avvisa il guidatore in caso
di uno oppure più pneumatici sgonfi
mediante l'accensione della spia
sul
quadro strumenti e la visualizzazione,
sul display, di un messaggio di
avvertimento, unitamente ad una
segnalazione acustica.
In questo caso sul display del quadro
strumenti viene visualizzata la sagoma
della vettura con i due simboli
.Tale segnalazione viene visualizzata
anche in seguito ad uno spegnimento e
successivo avviamento del motore,
finché non si esegue la procedura
di “Reset”. In caso di segnalazione di
“sotto gonfiaggio” si raccomanda
comunque di controllare la pressione su
tutti e quattro gli pneumatici e
successivamente di effettuare la
procedura di “Reset”.
Procedura di “Reset”
Il sistema iTPMS necessita di una fase
iniziale di “auto-apprendimento” (la
cui durata dipende dallo stile di guida e
dalle condizioni della strada: la
condizione ottimale è la guida in
rettilineo a 80 km/h per almeno 20
minuti), che inizia eseguendo
manualmente la procedura di “Reset”.
La procedura di “Reset” deve essere
effettuata:
ogni volta che la pressione degli
pneumatici viene modificata;
quando si sostituisce anche solo
uno pneumatico;
quando si ruotano/invertono gli
pneumatici;
quando si monta il ruotino di scorta.Prima di effettuare il “Reset”, gonfiare gli
pneumatici ai valori nominali di
pressione riportati nella tabella delle
pressioni di gonfiaggio (vedere quanto
descritto al paragrafo “Ruote” nel
capitolo “Dati tecnici”).
Se non si effettua il "Reset", in tutti i
casi sopra citati, la spia
può fornire
false segnalazioni su uno oppure più
pneumatici.
Per eseguire il “Reset”, con vettura
ferma e chiave di avviamento ruotata in
posizione MAR, agire sul Menu di
Setup del display procedendo come
segue:
posizionarsi sulla voce “Info veicolo”
e successivamente su “Reset
pneumatici”;
premere il tasto “OK” sul volante
(vedere figura) per più di 2 secondi;
il display visualizzerà l'avanzamento
della procedura, fino a “Reset”
completato.
59F0Y0659C
77

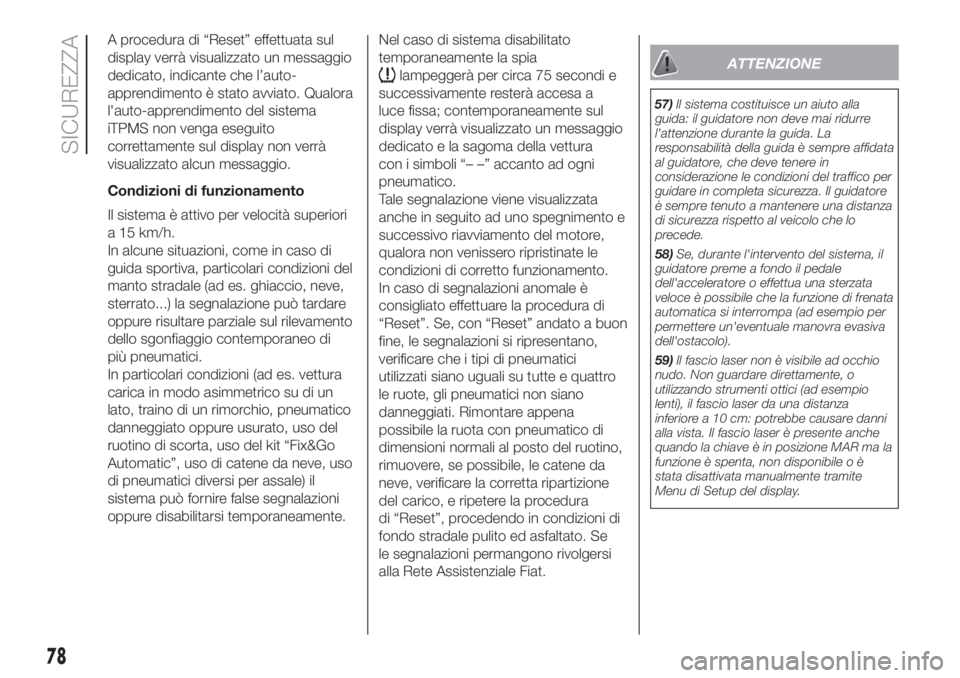

A procedura di “Reset” effettuata sul
display verrà visualizzato un messaggio
dedicato, indicante che l’auto-
apprendimento è stato avviato. Qualora
l'auto-apprendimento del sistema
iTPMS non venga eseguito
correttamente sul display non verrà
visualizzato alcun messaggio.
Condizioni di funzionamento
Il sistema è attivo per velocità superiori
a 15 km/h.
In alcune situazioni, come in caso di
guida sportiva, particolari condizioni del
manto stradale (ad es. ghiaccio, neve,
sterrato...) la segnalazione può tardare
oppure risultare parziale sul rilevamento
dello sgonfiaggio contemporaneo di
più pneumatici.
In particolari condizioni (ad es. vettura
carica in modo asimmetrico su di un
lato, traino di un rimorchio, pneumatico
danneggiato oppure usurato, uso del
ruotino di scorta, uso del kit “Fix&Go
Automatic”, uso di catene da neve, uso
di pneumatici diversi per assale) il
sistema può fornire false segnalazioni
oppure disabilitarsi temporaneamente.Nel caso di sistema disabilitato
temporaneamente la spia
lampeggerà per circa 75 secondi e
successivamente resterà accesa a
luce fissa; contemporaneamente sul
display verrà visualizzato un messaggio
dedicato e la sagoma della vettura
con i simboli “– –” accanto ad ogni
pneumatico.
Tale segnalazione viene visualizzata
anche in seguito ad uno spegnimento e
successivo riavviamento del motore,
qualora non venissero ripristinate le
condizioni di corretto funzionamento.
In caso di segnalazioni anomale è
consigliato effettuare la procedura di
“Reset”. Se, con “Reset” andato a buon
fine, le segnalazioni si ripresentano,
verificare che i tipi di pneumatici
utilizzati siano uguali su tutte e quattro
le ruote, gli pneumatici non siano
danneggiati. Rimontare appena
possibile la ruota con pneumatico di
dimensioni normali al posto del ruotino,
rimuovere, se possibile, le catene da
neve, verificare la corretta ripartizione
deI carico, e ripetere la procedura
di “Reset”, procedendo in condizioni di
fondo stradale pulito ed asfaltato. Se
le segnalazioni permangono rivolgersi
alla Rete Assistenziale Fiat.ATTENZIONE
57)Il sistema costituisce un aiuto alla
guida: il guidatore non deve mai ridurre
l'attenzione durante la guida. La
responsabilità della guida è sempre affidata
al guidatore, che deve tenere in
considerazione le condizioni del traffico per
guidare in completa sicurezza. Il guidatore
è sempre tenuto a mantenere una distanza
di sicurezza rispetto al veicolo che lo
precede.
58)Se, durante l'intervento del sistema, il
guidatore preme a fondo il pedale
dell'acceleratore o effettua una sterzata
veloce è possibile che la funzione di frenata
automatica si interrompa (ad esempio per
permettere un'eventuale manovra evasiva
dell'ostacolo).
59)Il fascio laser non è visibile ad occhio
nudo. Non guardare direttamente, o
utilizzando strumenti ottici (ad esempio
lenti), il fascio laser da una distanza
inferiore a 10 cm: potrebbe causare danni
alla vista. Il fascio laser è presente anche
quando la chiave è in posizione MAR ma la
funzione è spenta, non disponibile o è
stata disattivata manualmente tramite
Menu di Setup del display.
78

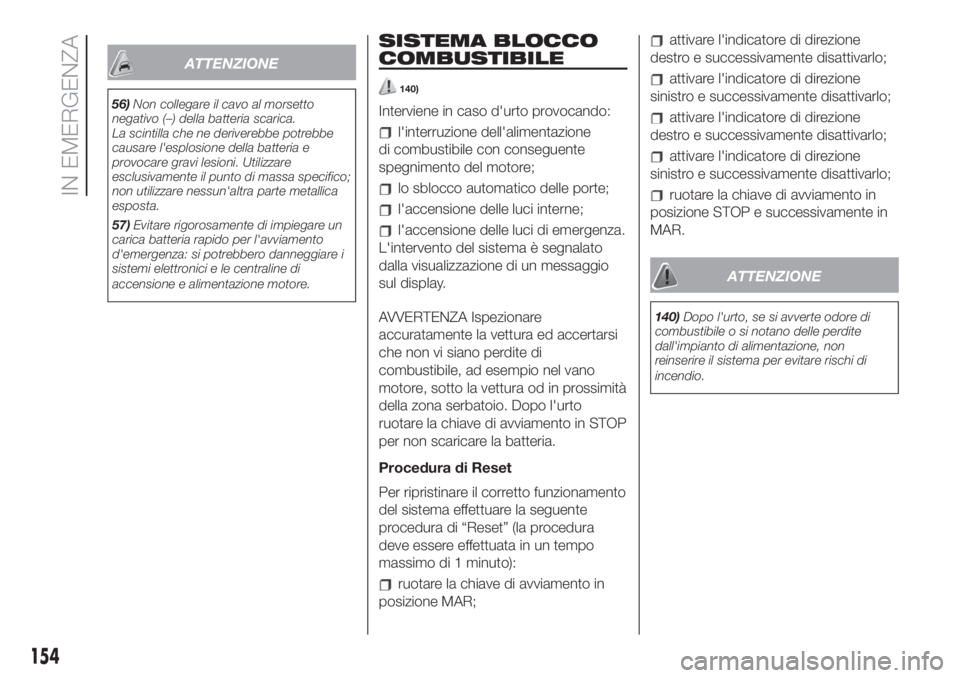

SICUREZZA

ATTENZIONE
56)Non collegare il cavo al morsetto
negativo (–) della batteria scarica.
La scintilla che ne deriverebbe potrebbe
causare l'esplosione della batteria e
provocare gravi lesioni. Utilizzare
esclusivamente il punto di massa specifico;
non utilizzare nessun'altra parte metallica
esposta.
57)Evitare rigorosamente di impiegare un
carica batteria rapido per l'avviamento
d'emergenza: si potrebbero danneggiare i
sistemi elettronici e le centraline di
accensione e alimentazione motore.
SISTEMA BLOCCO
COMBUSTIBILE
140)
Interviene in caso d'urto provocando:
l'interruzione dell'alimentazione
di combustibile con conseguente
spegnimento del motore;
lo sblocco automatico delle porte;
l'accensione delle luci interne;
l'accensione delle luci di emergenza.
L'intervento del sistema è segnalato
dalla visualizzazione di un messaggio
sul display.
AVVERTENZA Ispezionare
accuratamente la vettura ed accertarsi
che non vi siano perdite di
combustibile, ad esempio nel vano
motore, sotto la vettura od in prossimità
della zona serbatoio. Dopo l'urto
ruotare la chiave di avviamento in STOP
per non scaricare la batteria.
Procedura di Reset
Per ripristinare il corretto funzionamento
del sistema effettuare la seguente
procedura di “Reset” (la procedura
deve essere effettuata in un tempo
massimo di 1 minuto):
ruotare la chiave di avviamento in
posizione MAR;
attivare l'indicatore di direzione
destro e successivamente disattivarlo;
attivare l'indicatore di direzione
sinistro e successivamente disattivarlo;
attivare l'indicatore di direzione
destro e successivamente disattivarlo;
attivare l'indicatore di direzione
sinistro e successivamente disattivarlo;
ruotare la chiave di avviamento in
posizione STOP e successivamente in
MAR.
ATTENZIONE
140)Dopo l'urto, se si avverte odore di
combustibile o si notano delle perdite
dall'impianto di alimentazione, non
reinserire il sistema per evitare rischi di
incendio.
154
IN EMERGENZA

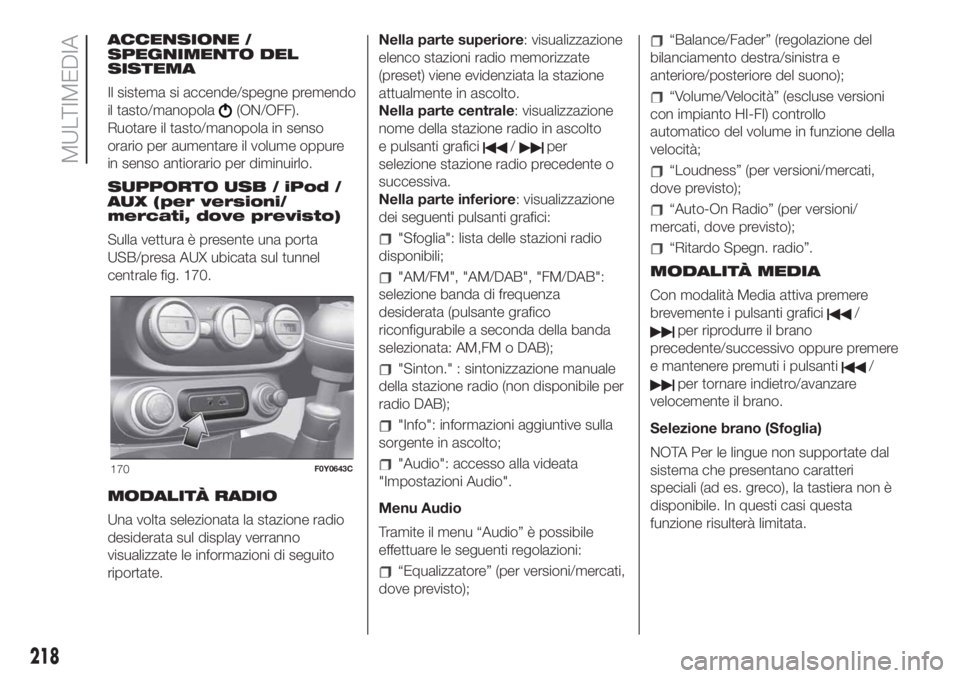

ACCENSIONE /
SPEGNIMENTO DEL
SISTEMA
Il sistema si accende/spegne premendo
il tasto/manopola
(ON/OFF).
Ruotare il tasto/manopola in senso
orario per aumentare il volume oppure
in senso antiorario per diminuirlo.
SUPPORTO USB / iPod /
AUX (per versioni/
mercati, dove previsto)
Sulla vettura è presente una porta
USB/presa AUX ubicata sul tunnel
centrale fig. 170.
MODALITÀ RADIO
Una volta selezionata la stazione radio
desiderata sul display verranno
visualizzate le informazioni di seguito
riportate.Nella parte superiore: visualizzazione
elenco stazioni radio memorizzate
(preset) viene evidenziata la stazione
attualmente in ascolto.
Nella parte centrale: visualizzazione
nome della stazione radio in ascolto
e pulsanti grafici
/per
selezione stazione radio precedente o
successiva.
Nella parte inferiore: visualizzazione
dei seguenti pulsanti grafici:
"Sfoglia": lista delle stazioni radio
disponibili;
"AM/FM", "AM/DAB", "FM/DAB":
selezione banda di frequenza
desiderata (pulsante grafico
riconfigurabile a seconda della banda
selezionata: AM,FM o DAB);
"Sinton." : sintonizzazione manuale
della stazione radio (non disponibile per
radio DAB);
"Info": informazioni aggiuntive sulla
sorgente in ascolto;
"Audio": accesso alla videata
"Impostazioni Audio".
Menu Audio
Tramite il menu “Audio” è possibile
effettuare le seguenti regolazioni:
“Equalizzatore” (per versioni/mercati,
dove previsto);
“Balance/Fader” (regolazione del
bilanciamento destra/sinistra e
anteriore/posteriore del suono);
“Volume/Velocità” (escluse versioni
con impianto HI-FI) controllo
automatico del volume in funzione della
velocità;
“Loudness” (per versioni/mercati,
dove previsto);
“Auto-On Radio” (per versioni/
mercati, dove previsto);
“Ritardo Spegn. radio”.
MODALITÀ MEDIA
Con modalità Media attiva premere
brevemente i pulsanti grafici
/
per riprodurre il brano
precedente/successivo oppure premere
e mantenere premuti i pulsanti
/
per tornare indietro/avanzare
velocemente il brano.
Selezione brano (Sfoglia)
NOTA Per le lingue non supportate dal
sistema che presentano caratteri
speciali (ad es. greco), la tastiera non è
disponibile. In questi casi questa
funzione risulterà limitata.
170F0Y0643C
218
MULTIMEDIA
