2019 FIAT 124 SPIDER Návod na použitie a údržbu (in Slovakian)

OPIS VÝKON POISTIEK CHRÁNENÝ KOMPONENT
F03 HORN2 7,5 A Klaksón
F06 — — —
F07 INTERIOR 15 A Stropné svetlo
F09 AUDIO2 15 A Audio systém
F10 METER1 10 A Prístrojová doska
F11 SRS1 7,5 A Airbag
F12 — — —
F13 RADIO 7,5 A Audio systém
F17 AUDIO1 25 A Audio systém
F18 A/C MAG 7,5 A Klimatizácia
F20 AT 15 A Riadiaci systém prevodovky (kde je k dispozícii)
F21 D LOCK 25 A Elektrické zámky dverí
F22 H/L RH 20 A Svetlomet (pravý)
F24 TAIL 20 A Zadné svetlá/Osvetlenie evidenčného čísla/Obrysové svetlá
F25 DRL 15 A Denné prevádzkové svetlá
F26 ROOM 25 A Stropné svetlo
F27 FOG 15 A Hmlové svetlá
F28 H/CLEAN 20 A Ostrekovač svetlometov (kde je k dispozícii)
F29 STOP 10 A Brzdové svetlá/Zadné hmlové svetlo (kde je k dispozícii)
F30 HORN 15 A Klaksón
F31 H/L LH 20 A Svetlomet (ľavý)
F33 HAZARD 15 A Výstražné svetlá/Smerové svetlá
F36 WIPER 20 A Stierače čelného skla
151

OPIS VÝKON POISTIEK CHRÁNENÝ KOMPONENT
F37 CABIN + B 50 A Pre ochranu rôznych obvodov
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Ventilátor chladenia
F44 FAN2 40 A Ventilátor chladenia
F47 DEFOG 30 A Odhmlievanie zadného okna
F48 IG2 30 A Pre ochranu rôznych obvodov
F50 HEATER 40 A Klimatizácia
F51 — — —
F52 — — —
152
V PRÍPADE NÚDZE

POISTKY NA ĽAVEJ STRANE VOZIDLA
12607031602-03F-002
153

OPIS VÝKON POISTIEK CHRÁNENÝ KOMPONENT
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 POISTKA ZÁSUVKY 15 A Zásuvky pre príslušenstvo
F06 — — —
F07 AT IND 7,5 AIndikátor zaradenej rýchlosti aut. prevodovky (kde je
k dispozícii)
F08 OBRAZ 7,5 A Obraz ovládania prúdu
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 P. STIERAČ 15 A Ostrekovač čelného skla
F12 P. OKNO 30 A Napájanie okien
F13 — — —
F14 SRS2/ESCL 15 A Elektronická zámka volantu
F15 OHREV SEDADLA 20 A Ohrievač sedadla (kde je k dispozícii)
F16 O. OHR 7,5 A —
154
V PRÍPADE NÚDZE

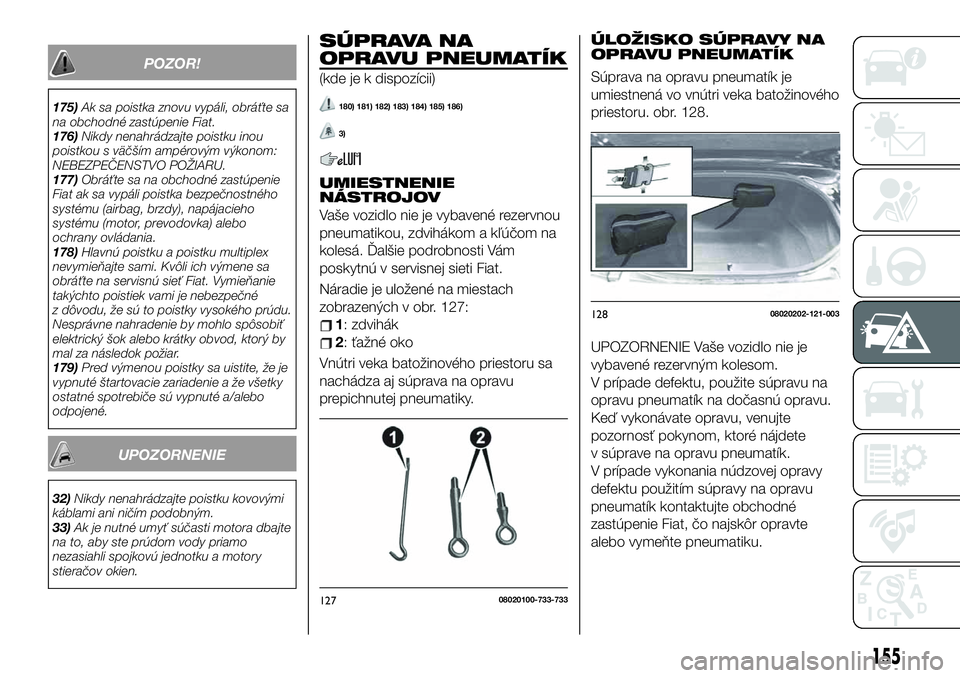

POZOR!
175)Ak sa poistka znovu vypáli, obráťte sa
na obchodné zastúpenie Fiat.
176)Nikdy nenahrádzajte poistku inou
poistkou s väčším ampérovým výkonom:
NEBEZPEČENSTVO POŽIARU.
177)Obráťte sa na obchodné zastúpenie
Fiat ak sa vypáli poistka bezpečnostného
systému (airbag, brzdy), napájacieho
systému (motor, prevodovka) alebo
ochrany ovládania.
178)Hlavnú poistku a poistku multiplex
nevymieňajte sami. Kvôli ich výmene sa
obráťte na servisnú sieť Fiat. Vymieňanie
takýchto poistiek vami je nebezpečné
z dôvodu, že sú to poistky vysokého prúdu.
Nesprávne nahradenie by mohlo spôsobiť
elektrický šok alebo krátky obvod, ktorý by
mal za následok požiar.
179)Pred výmenou poistky sa uistite, že je
vypnuté štartovacie zariadenie a že všetky
ostatné spotrebiče sú vypnuté a/alebo
odpojené.
UPOZORNENIE
32)Nikdy nenahrádzajte poistku kovovými
káblami ani ničím podobným.
33)Ak je nutné umyť súčasti motora dbajte
na to, aby ste prúdom vody priamo
nezasiahli spojkovú jednotku a motory
stieračov okien.
SÚPRAVA NA
OPRAVU PNEUMATÍK
(kde je k dispozícii)
180) 181) 182) 183) 184) 185) 186)
3)
UMIESTNENIE
NÁSTROJOV
Vaše vozidlo nie je vybavené rezervnou
pneumatikou, zdvihákom a kľúčom na
kolesá. Ďalšie podrobnosti Vám
poskytnú v servisnej sieti Fiat.
Náradie je uložené na miestach
zobrazených v obr. 127:
1: zdvihák
2: ťažné oko
Vnútri veka batožinového priestoru sa
nachádza aj súprava na opravu
prepichnutej pneumatiky.
ÚLOŽISKO SÚPRAVY NA
OPRAVU PNEUMATÍK
Súprava na opravu pneumatík je
umiestnená vo vnútri veka batožinového
priestoru. obr. 128.
UPOZORNENIE Vaše vozidlo nie je
vybavené rezervným kolesom.
V prípade defektu, použite súpravu na
opravu pneumatík na dočasnú opravu.
Keď vykonávate opravu, venujte
pozornosť pokynom, ktoré nájdete
v súprave na opravu pneumatík.
V prípade vykonania núdzovej opravy
defektu použitím súpravy na opravu
pneumatík kontaktujte obchodné
zastúpenie Fiat, čo najskôr opravte
alebo vymeňte pneumatiku.
12708020100-733-733
12808020202-121-003
155

UPOZORNENIA PRI
OPRAVOVANÍ
PNEUMATÍK
PoznámkaTmel na pneumatike môže byť
použitý iba raz. Zaobstarajte si nový
tmel na pneumatiky v obchodnom
zastúpení Fiat.
Súprava na opravu pneumatík
nemôže byť použitá v nasledujúcich
prípadoch. Kontaktujte obchodné
zastúpenie Fiat.
– Efektívna doba používania
tesniacich prostriedkov uplynula
(Doba efektivity je uvedená na
etikete fľaše).
– Diera defektu sa rozšírila na 4mm.
– Poškodenie nenastalo v oblasti
behúňa, ale v inej oblasti
pneumatiky.
– Vozidlo bolo vedené s minimálnym
množstvom vzduchu v pneumatike.
– Pneumatika odlúčená od
hliníkového disku.
– Nastalo poškodenie hliníkových
diskov.
– Na pneumatike sú minimálne
2 defekty.
ZALEPENIE PNEUMATIKY
POMOCOU SÚPRAVY PRE
PNEUMATIKY
Postupujte nasledovne:
odstavte vozidlo na správnu stranu
a bezpečné miesto s vodorovným
a pevným povrchom tak, aby nebránilo
premávke;
zaraďte 1 prevod alebo spiatočku (R)
pri manuálnej prevodovke alebo
nastavte voliacu páku do pozície P pri
automatickej prevodovke;
zatiahnite ručnú brzdu pri
zatlačenom brzdnom pedále a vypnite
motor;
v prípade potreby zapnite výstražné
svetlá a položte na vozovku výstražný
trojuholník;
vyložte cestujúcich a náklad
a odstráňte súpravu na opravu
pneumatík;
tmel na pneumatiky je potrebné
dobre premiešať zatrepaním.
UPOZORNENIE Ak je fľaša zatrepaná
potom ako je vstrekovacia hadica
naskrutkovaná, tmel na pneumatiky by
mohol striekať von zo vstrekovacej
hadice. Môže byť nemožné odstrániť
tmel na pneumatiky, ktorý prišiel do
kontaktu z oblečením alebo inými
predmetmi. Premiešajte fľašu
zatrepaním pred naskrutkovaním na
vstrekovaciu hadicu.UPOZORNENIE Tmel tvrdne rýchlo
a aplikovanie bude náročné pri nízkych
teplotách (0°C a menej). Zohrejte tmel
vo vnútri vozidla pre uľahčenie
aplikácie.
odstráňte z fľaše 2 uzáver 1 obr. 129.
Naskrutkujte vstrekovaciu hadicu 3 na
ponechaný vnútorný kryt a prerazte ho
pri naskrutkovaní.
odstráňte uzáver z ventilu 4 na
pneumatike s defektom obr. 130.
12908020202-03A-003
156
V PRÍPADE NÚDZE

Zatlačte zadnú časť nástroja na vložku
ventilu 6 na vložku ventilu pneumatiky
5 a vypustite všetok zvyšný vzduch;
UPOZORNENIE Ak je v pneumatike
zvyšný vzduch pri odstránení vložky
ventilu, vložka ventilu by mohla von
vyletieť. Odstráňte vložku ventilu
opatrne.
otočte vložku ventilu 7 proti smeru
hodinových ručičiek s nástrojom na
vložku ventilu 8 a odstráňte vložku
ventilu obr. 131;
UPOZORNENIE Uložte vložku ventilu na
mieste, kde sa nezašpiní.
nasuňte vstrekovaciu hadicu 9
obr. 132 na ventil 10;
ffpodržte fľašu obrátenú spodnou
časťou hore 11 obr. 133, stlačte fľašu
s rukami a vytlačte celé množstvo tmelu
do pneumatiky;
odpojte vstrekovaciu hadicu od
ventilu obr. 134;
znova zasuňte vložku ventilu 12 do
ventilu 13 a namontujte ju otočením
v smere hodinových ručičiek;
POZNÁMKA Tmel na pneumatike môže
byť použitý iba raz. Zaobstarajte si nový
tmel na pneumatiky v obchodnom
zastúpení Fiat.13008020202-03A-004
13108020202-03A-005
13208020202-03A-006
13308020202-03A-008
13408020202-03A-007
157

POZNÁMKA Nezahadzujte prázdnu
fľašu tmelu na pneumatiky po použití.
Vráťte prázdnu fľašu tmelu na
pneumatiky do obchodného zastúpenia
Fiat, pri výmene pneumatiky. Prázdna
fľaša z tmelu na pneumatiky bude
potrebná na použitie pri extrakcii
a likvidácii použitého tmelu
z pneumatiky.
následne nainštalujte injekčnú
hadičku na adaptér 14 obr. 135 fľaše,
aby sa zabránilo pretekaniu zvyšného
tmelu;
nalepte nálepku s údajom
o obmedzení rýchlosti na miesto, ktoré
je ľahko viditeľné pre šoféra;
vytiahnite hadičku vzduchového
kompresora a kábel vzduchového
kompresora zo vzduchového
kompresora 15 obr. 136;
pripevnite hadičku kompresora 16 na
ventil pneumatiky 17 obr. 137;
zasuňte vzduchový kompresor do
zásuvky na príslušenstvo 18 obr. 138 vo
vnútri vozidla a zapnite zapaľovanie do
pozície ACC;
zapnite vzduchový kompresor
a opatrne nafúkajte pneumatiku na
správny tlak vzduchu;
UPOZORNENIE Pri zasúvaní zástrčky
vzduchového kompresora do prídavnej
zásuvky alebo vyťahovaní zástrčkyz prídavnej zásuvky sa uistite, že
kompresor je vypnutý. Pre
vypnutie/zapnutie vzduchového
kompresora použite spínač na
kompresore.
POZOR Skontrolujte rám s tabuľkou
hodnôt tlaku v pneumatike pri dverách
šoféra pre správnu hodnotu tlaku.
POZOR Nepoužívajte vzduchový
kompresor nepretržite 10 a viac minút
pretože dlhé používanie by mohlo
spôsobiť zlyhanie.
POZOR Ak sa tlak v pneumatike
nezvýši, tak oprava pneumatiky nie je
možná. Ak pneumatike nedosiahne
špecifikovaný tlak do 10 minút tak
mohlo dôjsť k vážnejšiemu poškodeniu.
V tomto prípade bola oprava pomocou
súpravy na opravu neúspešná.
Kontaktujte obchodné zastúpenie Fiat.
Ak bola pneumatika prehustená,
13508020202-03A-009
13608020202-36A-004
13708020202-03A-00B
13808020202-124-001
158
V PRÍPADE NÚDZE
