Page 209 of 271

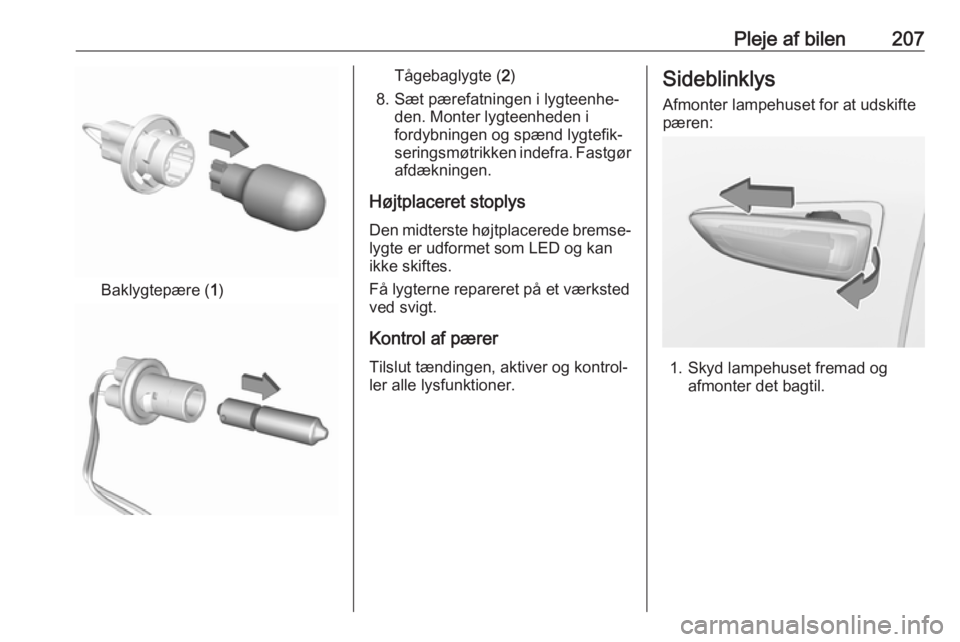

Pleje af bilen207
Baklygtepære (1)
Tågebaglygte ( 2)
8. Sæt pærefatningen i lygteenhe‐ den. Monter lygteenheden i
fordybningen og spænd lygtefik‐
seringsmøtrikken indefra. Fastgør
afdækningen.
Højtplaceret stoplys
Den midterste højtplacerede bremse‐ lygte er udformet som LED og kan
ikke skiftes.
Få lygterne repareret på et værksted ved svigt.
Kontrol af pærer
Tilslut tændingen, aktiver og kontrol‐
ler alle lysfunktioner.Sideblinklys
Afmonter lampehuset for at udskiftepæren:
1. Skyd lampehuset fremad og afmonter det bagtil.
Page 210 of 271

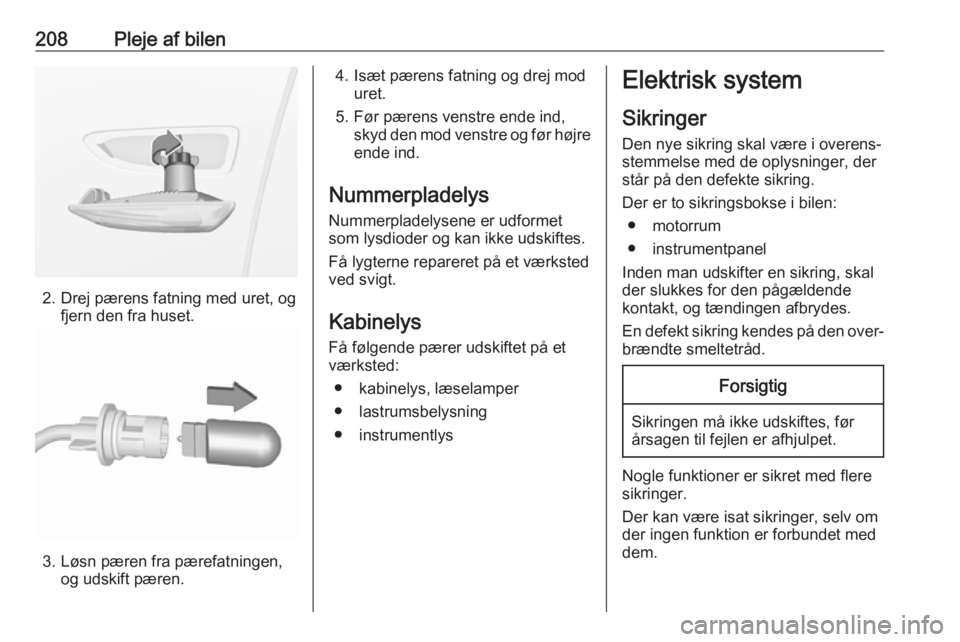

208Pleje af bilen
2. Drej pærens fatning med uret, ogfjern den fra huset.
3. Løsn pæren fra pærefatningen,og udskift pæren.
4. Isæt pærens fatning og drej moduret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højre
ende ind.
Nummerpladelys
Nummerpladelysene er udformet
som lysdioder og kan ikke udskiftes.
Få lygterne repareret på et værksted
ved svigt.
Kabinelys
Få følgende pærer udskiftet på et
værksted:
● kabinelys, læselamper● lastrumsbelysning
● instrumentlysElektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ● motorrum
● instrumentpanel
Inden man udskifter en sikring, skal
der slukkes for den pågældende kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd.Forsigtig
Sikringen må ikke udskiftes, før
årsagen til fejlen er afhjulpet.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Page 211 of 271
Pleje af bilen209SikringstangDer sidder en sikringstang i sikrings‐
boksen i motorrummet. Tangen har to
sider til forskellige sikringstyper.
Tag fat i sikringen med sikringsud‐
trækkeren og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet, og tag det af.
Alt efter version findes der forskellige sikringsbokse i motorrummet:
Nr.Strømkreds9Tyverialarm10Stop-start-system11Dieseludstødningssystem13Stop-start-system15Elektrisk servostyring / Radar22Horn29Starter
Page 212 of 271
210Pleje af bilenNr.Strømkreds1Klimastyring2Rat4Elektrisk parkeringsbremse6Ventilationsspjæld16Tågeforlygter18Højre fjernlys (halogen) / højre
forlygte (LED)19Venstre fjernlys (halogen) /
Højre forlygte (LED)21StarterNr.Strømkreds22El-opvarmet forrude26Ekstra varmer / El-opvarmet
forrude
Når defekte sikringer er blevet udskif‐ tet, lukkes sikringsboksens låg, og
det låses.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler er sikringsbok‐
sen placeret bag et dæksel i instru‐
mentpanelet på venstre side. Åbn
dækslet og fjern det ved at trykke på
låsen.
Alt efter version findes der forskellige sikringsbokse i instrumentpanelet:Nr.Strømkreds1Elektronisk nøglesystem /
Tyverialarm4Stop-start-system5Avanceret parkeringsassistent /
Kamera / Gearkassestyremodul
Page 213 of 271
Pleje af bilen211Nr.Strømkreds7Forstærker8Bagrudevisker10Centrallås11Centrallås13Tyverialarm16Elektrisk servostyringsrat18OnStar21Kabinelys22Handskerumslys23Blindvinkel-alarmsystem / Side‐
spejlindstilling / Induktiv oplad‐
ning24Søjle elektrisk enhed25Bakspejl26Sikkerhedssele27Kamera / Regnsensor / Automa‐
tisk tilkobling af nærlys28USB / InfotainmentNr.Strømkreds31Airbag33Stikkontakt foran36InfotainmentNr.Strømkreds1Bakspejl / Elektrisk servosty‐
ringsrat / Selektiv kørselssty‐
ring / Radar / Dieseludstød‐
ningssystem3Styremodul for anhængerudstyr4HornNr.Strømkreds5Forrudevasker6Forrudevasker7Stikkontakt bag10Dørlåse / Bagklapslås11Dørlåse / Bagklapslås12Stop/start-system / Diagnoses‐
tikmodul / Bremsesystem13Infotainment / Klimastyring14Alarmsirene15Klimastyring16Stop/start-system / Bremsesy‐
stem17Instrumenter19Søjle elektrisk enhed / Knapper
på rattet21Tyverialarm22Kamera / Regnsensor / Automa‐ tisk tilkobling af nærlys23Sikkerhedssele
Page 214 of 271
212Pleje af bilenNr.Strømkreds24Automatisk gearkasse / Avan‐
ceret parkeringsassistent /
Panoramaudsynssystem25Airbag26Elektronisk stabilitets kontrol27Alarm28OnStar29Infotainment32Cigarettænder / el-udtag, foran34El-opvarmet bagrude / El-
opvarmet forrude / Induktiv

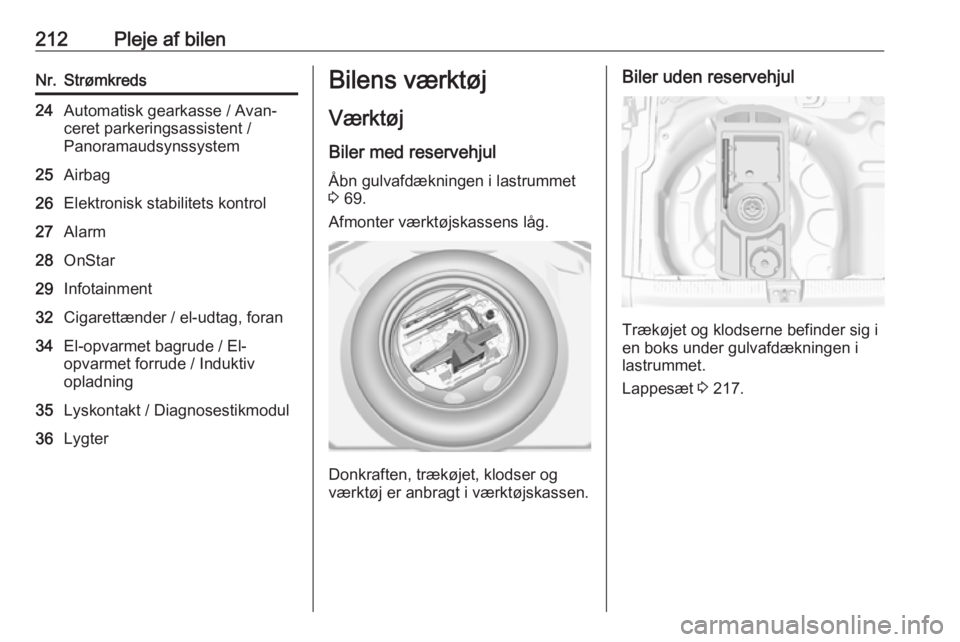

opladning35Lyskontakt / Diagnosestikmodul36LygterBilens værktøj
Værktøj
Biler med reservehjul Åbn gulvafdækningen i lastrummet
3 69.
Afmonter værktøjskassens låg.
Donkraften, trækøjet, klodser og
værktøj er anbragt i værktøjskassen.
Biler uden reservehjul
Trækøjet og klodserne befinder sig i
en boks under gulvafdækningen i lastrummet.
Lappesæt 3 217.
Page 215 of 271

Pleje af bilen213Biler med højttalersystem
Trækøjet og klodserne befinder sig i
en boks under gulvafdækningen i lastrummet.
Lappesæt 3 217.
Hjul og dæk
Dækkenes og fælgenes tilstand Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg
for at dækket ikke klemmes mod kant‐ stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader eller usædvanligt slid skal De søge
hjælp på et værksted.
Vinterdæk Vinterdæk forbedrer sikkerheden ved
temperaturer under 7 °C og bør derfor
monteres på alle hjul.
Anbring hastighedsmærkaten i føre‐
rens synsfelt i overensstemmelse
med det respektive lands forskrifter.
Alle dækstørrelser er tilladt som
vinterdæk 3 249.Dækmærkning
Fx 225/55 R 18 98 V225:dækbredde i mm55:tværsnitsforhold (forhold
mellem dækkets højde og
bredde) i %R:bæltetype: RadialRF:konstruktionstype: RunFlat18:fælgdiameter i tommer98:kodetal for bæreevne f.eks.: 98
svarer til 750 kgV:kodebogstav for hastigheds‐
grænse
Kodebogstav for hastighedsgrænse:
Q:op til 160 km/tS:op til 180 km/tT:op til 190 km/tH:op til 210 km/tV:op til 240 km/tW:op til 270 km/t
Vælg et dæk, der egner sig til bilens maksimumshastighed.
Tophastigheden kan opnås ved
egenvægt med fører (75 kg) plus
125 kg nyttelast. Ekstraudstyr kan
reducere bilens tophastighed.
Ydeevne 3 246.
Page 216 of 271

214Pleje af bilenDæk med foreskrevet
omløbsretning
Dæk med foreskrevet omløbsretningbør monteres, så de roterer i den
rigtige retning. Den korrekte omløbs‐
retning vises ved hjælp af et symbol
(f.eks. en pil) på dækkets side.
Dæktryk
Dæktrykket skal kontrolleres mindst hver 14. dag og inden længere ture.
Dækkene skal være kolde. Glem ikke reservehjulet. Det gælder også biler
med dæktrykovervågningssystem.
Dæktryk 3 249.
Mærkaten med dæktrykinformation
på forreste venstre dørramme angi‐
ver de originale dæk og de relevante
dæktryk.
Dæktrykangivelserne gælder for
kolde dæk. De gælder for både
sommer- og vinterdæk.
Reservedækket skal altid pumpes op
til det dæktryk, der gælder for fuld
last.
For lavt eller for højt dæktryk øger
dækslitagen og påvirker sikkerhed,
køreegenskaber, kørselskomfort og
brændstoføkonomi.
Dæktrykkene varierer afhængigt af
forskellige muligheder. Den korrekte
dæktryksværdi finder du ved at følge
proceduren herunder:
1. Find motorens id-kode. Motordata 3 244.
2. Se de respektive dæk.
Dæktryktabellerne viser alle mulige
dækkombinationer 3 249.De dæk, der er godkendt til din bil,
fremgår af EØF-overensstemmelses‐ erklæringen, der følger med bilen,
eller andre nationale registreringsdo‐
kumenter.
Føreren er ansvarlig for korrekt
indstilling af dæktryk.9 Advarsel
For lidt luft kan føre til stærk
opvarmning af dækkene. Dette
kan resultere i indre beskadigel‐
ser, som viser sig under store
hastigheder, ved at slidbanen
løsner sig, og dækket punkterer.
9 Advarsel
For specifikke dæk kan det anbe‐
falede dæktryk i dæktryktabellen
overstige det maksimale dæktryk,
der er angivet på dækket.
Dæktrykket må aldrig være højere
end det maksimale dæktryk, der erangivet på dækket.
