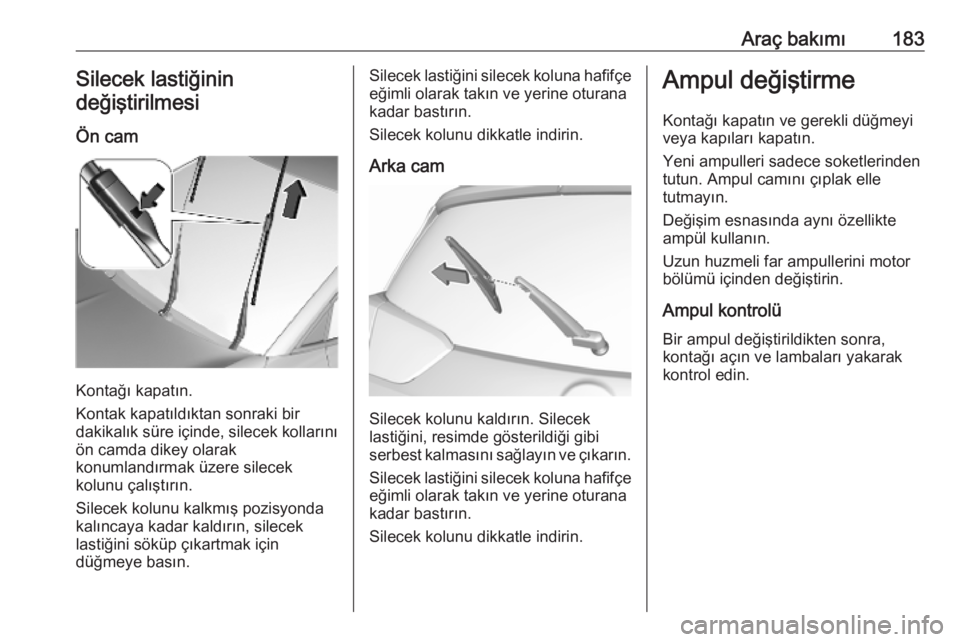

Araç bakımı183Silecek lastiğinin
değiştirilmesi
Ön cam
Kontağı kapatın.
Kontak kapatıldıktan sonraki bir
dakikalık süre içinde, silecek kollarını
ön camda dikey olarak
konumlandırmak üzere silecek
kolunu çalıştırın.
Silecek kolunu kalkmış pozisyonda
kalıncaya kadar kaldırın, silecek
lastiğini söküp çıkartmak için
düğmeye basın.
Silecek lastiğini silecek koluna hafifçe eğimli olarak takın ve yerine oturana
kadar bastırın.
Silecek kolunu dikkatle indirin.
Arka cam
Silecek kolunu kaldırın. Silecek
lastiğini, resimde gösterildiği gibi
serbest kalmasını sağlayın ve çıkarın.
Silecek lastiğini silecek koluna hafifçe
eğimli olarak takın ve yerine oturana
kadar bastırın.
Silecek kolunu dikkatle indirin.
Ampul değiştirme
Kontağı kapatın ve gerekli düğmeyi
veya kapıları kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Ampul kontrolü
Bir ampul değiştirildikten sonra,
kontağı açın ve lambaları yakarak
kontrol edin.

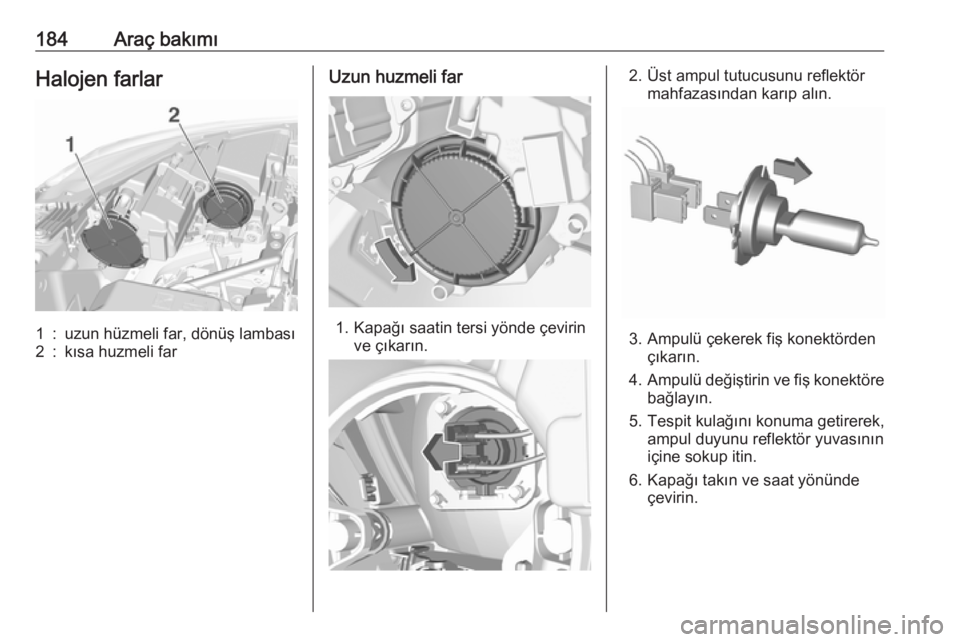

184Araç bakımıHalojen farlar1:uzun hüzmeli far, dönüş lambası2:kısa huzmeli farUzun huzmeli far
1. Kapağı saatin tersi yönde çevirinve çıkarın.
2. Üst ampul tutucusunu reflektörmahfazasından karıp alın.
3. Ampulü çekerek fiş konektörden çıkarın.
4. Ampulü değiştirin ve fiş konektöre
bağlayın.
5. Tespit kulağını konuma getirerek, ampul duyunu reflektör yuvasının
içine sokup itin.
6. Kapağı takın ve saat yönünde çevirin.

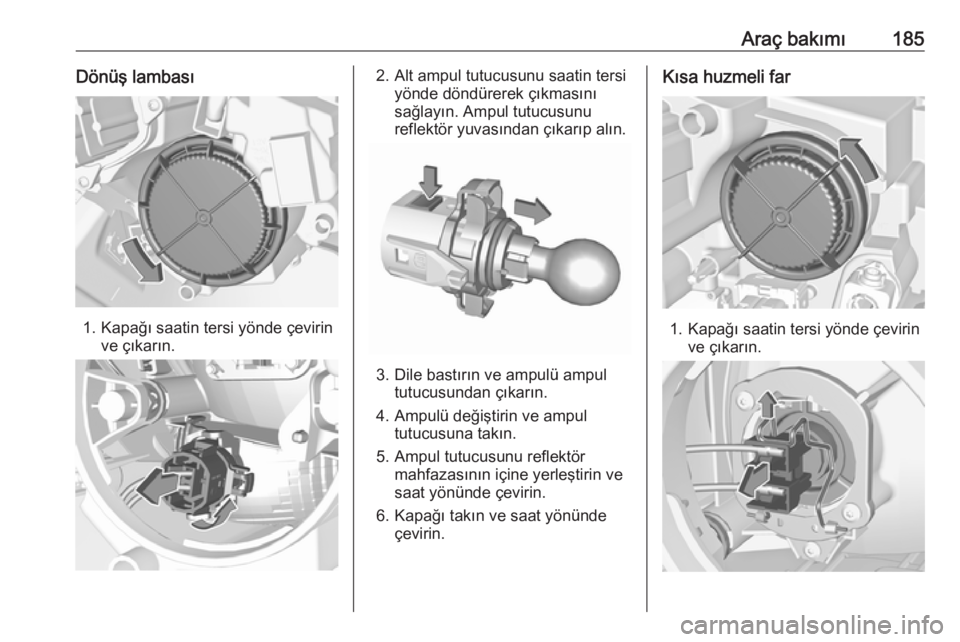

Araç bakımı185Dönüş lambası
1. Kapağı saatin tersi yönde çevirinve çıkarın.
2. Alt ampul tutucusunu saatin tersiyönde döndürerek çıkmasını
sağlayın. Ampul tutucusunu
reflektör yuvasından çıkarıp alın.
3. Dile bastırın ve ampulü ampul tutucusundan çıkarın.
4. Ampulü değiştirin ve ampul tutucusuna takın.
5. Ampul tutucusunu reflektör mahfazasının içine yerleştirin ve
saat yönünde çevirin.
6. Kapağı takın ve saat yönünde çevirin.
Kısa huzmeli far
1. Kapağı saatin tersi yönde çevirin ve çıkarın.

186Araç bakımı2. Tespit elemanını kaldırın,ardından da fiş konektörünü
geriye doğru çekin.
3. Tespit elemanını aşağı katlayın ve ampulü reflektör
mahfazasından çıkarın.
4. Ampulü değiştirin ve fişi yerine yerleştirerek ampulü reflektör
mahfazasının içine itin.
5. Tespit elemanını yukarı katlayın ve yerinde tutun.
6. Fiş konektörünü ampule takın ve tespit elemanıyla sabitleyin.
7. Kapağı takın ve saat yönünde çevirin.
Yan lambalar / gündüz sürüş farı
LED'lerin arızalanması durumda bir
serviste değiştirin.
LED ön farlar Uzun ve kısa hüzmeli farlar, yan
ışıklar, gündüz sürüş farları ve dönüş
lambaları LED olarak tasarlanmıştır
ve değiştirilemez.
Arıza durumunda farları atölyede tamir ettirin.
Ön sis farları Ampullere aracın altından erişilebilir.1. Ampul duyunu saat yönünün tersine döndürün ve reflektör
yuvasından çıkarın.
2. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
3. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
4. Ampul duyunu reflektör yuvasına takın ve saat yönünde çevirerek
kilitleyin.

Araç bakımı187Arka lambalar
Versiyona bağlı olarak, arka lambalar
ve fren lambaları LED şeklinde
tasarlanmıştır. LED'lerin
arızalanması durumunda, bunları bir
serviste değiştirtin.
Gövde içindeki lamba grubu
Lamba grubunun sökülmesi
1. Lamba grubunu sabitleyen iki vidayı sökün.
2. Lamba grubunu doğrudan geriçekerek lamba grubunu çıkarın.
3. Ampul duyunu çıkarın. a) LED'siz versiyon:
Üç vidayı söküp çıkarın.
b) LED'li versiyon:
Saat yönü tersine çevirerek lamba
grubundan çıkarın.
4. Ampulü çıkarın. a) LED'siz versiyon:

188Araç bakımıÇekin ve değiştirin.
1 : arka lamba / fren lambası
2 : dönüş lambası
b) LED'li versiyon:
Doğruca çekip duydan çıkarın ve
değiştirin.
Lamba grubunun takılması 1. Versiyona bağlı olarak, ampul taşıyıcıyı lamba grubuna takın ve
üç vidayla sabitleyin veya dönüş
lambası ampul duyunu takın.
2. Lamba grubunu araç gövdesine yerleştirin ve iki vidayla sabitleyin.
Arka kapaktaki lamba grubu
Lamba grubunun sökülmesi
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik somunu elle gevşetin.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.

Araç bakımı1894. Ampul duyunu çıkarın.a) LED'siz versiyon:
Ampul duyunu serbest bırakıp
çıkarmak için mandalı bastırın.
b) LED'li versiyon:
Geri vites lambası ampul duyunu
saatin tersi yönünde çevirerek
lamba grubundan çıkarın.
5. Ampulü çıkartın. a) LED'siz versiyon:
Çıkarın ve değiştirin.
1 : arka lamba
2 : arka sis lambası veya geri vites
lambası
b) LED'li versiyon:
Doğruca çekip çıkarın ve
değiştirin.
Lamba grubunun takılması 1. Versiyona bağlı olarak, ampul taşıyıcıyı lamba grubuna takın
veya geri vites lambası ampul
duyunu takın.

190Araç bakımı
2. Lamba grubunu arka kapağatakın.
3. Lamba grubunu plastik somunla sabitleyin.
4. Kapağı arka kapağa takın.
Yan dönüş lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lamba yuvasını ileri kaydırın ve arkadan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
