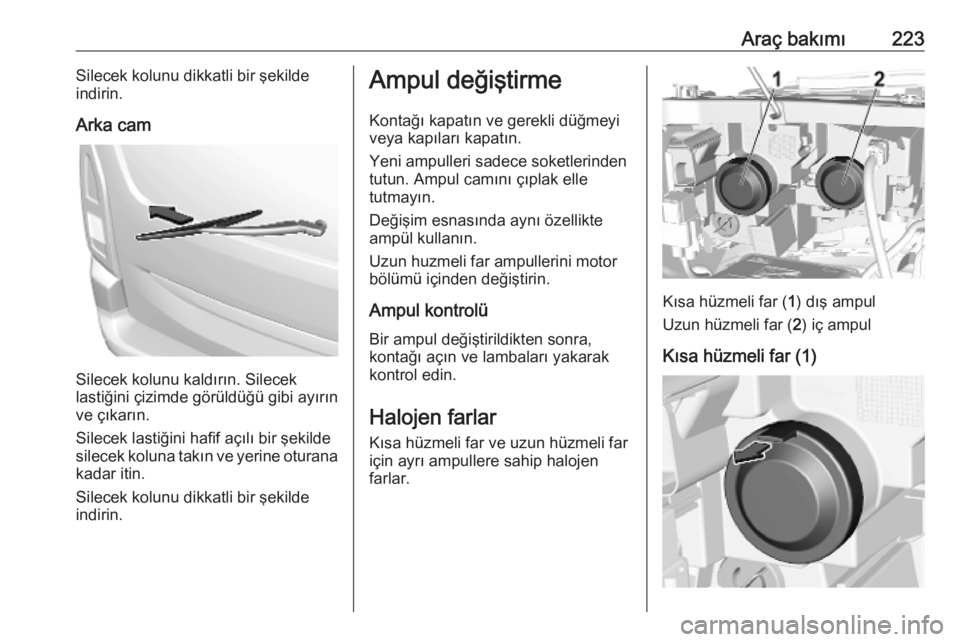

Araç bakımı223Silecek kolunu dikkatli bir şekilde
indirin.
Arka cam
Silecek kolunu kaldırın. Silecek
lastiğini çizimde görüldüğü gibi ayırın
ve çıkarın.
Silecek lastiğini hafif açılı bir şekilde
silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu dikkatli bir şekilde
indirin.
Ampul değiştirme
Kontağı kapatın ve gerekli düğmeyi
veya kapıları kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Ampul kontrolü
Bir ampul değiştirildikten sonra,
kontağı açın ve lambaları yakarak
kontrol edin.
Halojen farlar
Kısa hüzmeli far ve uzun hüzmeli far
için ayrı ampullere sahip halojen
farlar.
Kısa hüzmeli far ( 1) dış ampul
Uzun hüzmeli far ( 2) iç ampul
Kısa hüzmeli far (1)

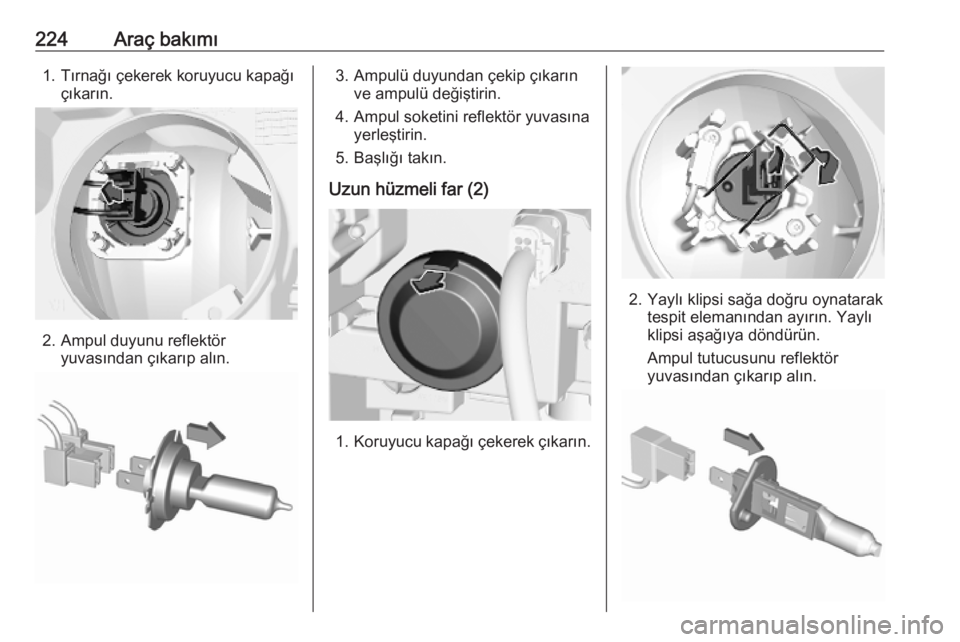

224Araç bakımı1. Tırnağı çekerek koruyucu kapağıçıkarın.
2. Ampul duyunu reflektöryuvasından çıkarıp alın.
3. Ampulü duyundan çekip çıkarınve ampulü değiştirin.
4. Ampul soketini reflektör yuvasına yerleştirin.
5. Başlığı takın.
Uzun hüzmeli far (2)
1. Koruyucu kapağı çekerek çıkarın.
2. Yaylı klipsi sağa doğru oynatarak
tespit elemanından ayırın. Yaylı
klipsi aşağıya döndürün.
Ampul tutucusunu reflektör
yuvasından çıkarıp alın.

Araç bakımı2253. Ampulü duyundan çekip çıkarınve ampulü değiştirin.
4. Ampul soketini reflektör yuvasına yerleştirin.
5. Başlığı takın.
Ampullü park lambası / gündüz
sürüş farı
1. Ampul duyunu saat yönü tersine çevirerek reflektörden ayırın ve
çekin.
2. Ampulü çekerek duydan çıkartın.
3. Değiştirin ve yeni ampulü duya takın.
4. Ampul duyunu ön far muhafazasına yerleştirin ve saat
yönünde çevirin.
LED'li park lambası / gündüz
sürüş farı
LED'lerin arızalanması durumda bir
serviste değiştirin.
LED ön farlar
Gündüz sürüş farları LED'li olarak
tasarlanmıştır ve değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
Ön sis farları
1. Boya hasarını önlemek için düz ağızlı bir tornavidanın ucuna bir
bez sarın. Tornavidayı, kapağın
alt kenarındaki girintiye sokun.
Dikkatli bir şekilde kanırtarak
kapağı serbest bırakın.

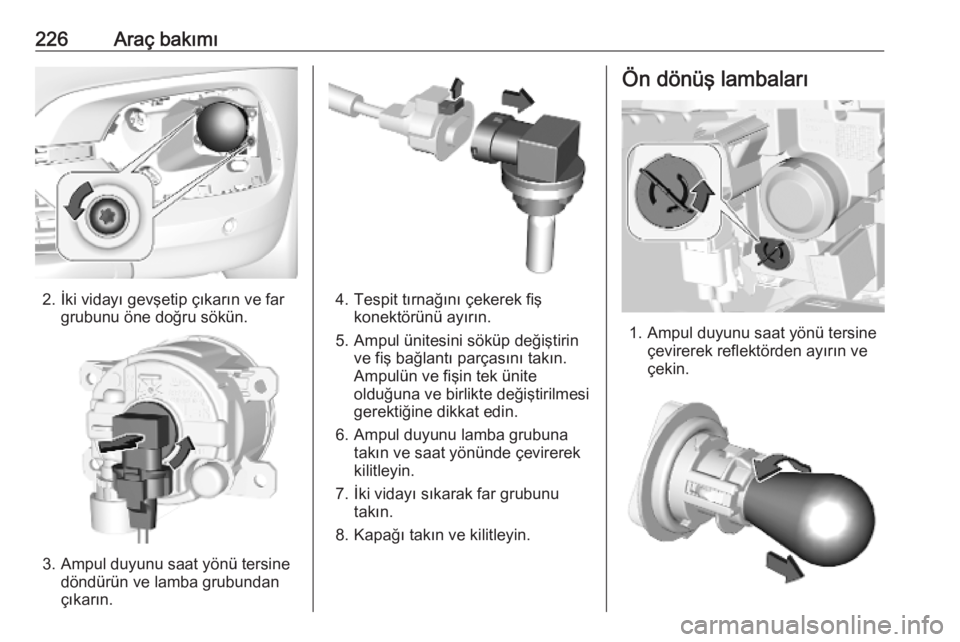

226Araç bakımı
2. İki vidayı gevşetip çıkarın ve fargrubunu öne doğru sökün.
3. Ampul duyunu saat yönü tersinedöndürün ve lamba grubundan
çıkarın.
4. Tespit tırnağını çekerek fiş konektörünü ayırın.
5. Ampul ünitesini söküp değiştirin ve fiş bağlantı parçasını takın.
Ampulün ve fişin tek ünite
olduğuna ve birlikte değiştirilmesi
gerektiğine dikkat edin.
6. Ampul duyunu lamba grubuna takın ve saat yönünde çevirerek
kilitleyin.
7. İki vidayı sıkarak far grubunu takın.
8. Kapağı takın ve kilitleyin.
Ön dönüş lambaları
1. Ampul duyunu saat yönü tersine çevirerek reflektörden ayırın ve
çekin.

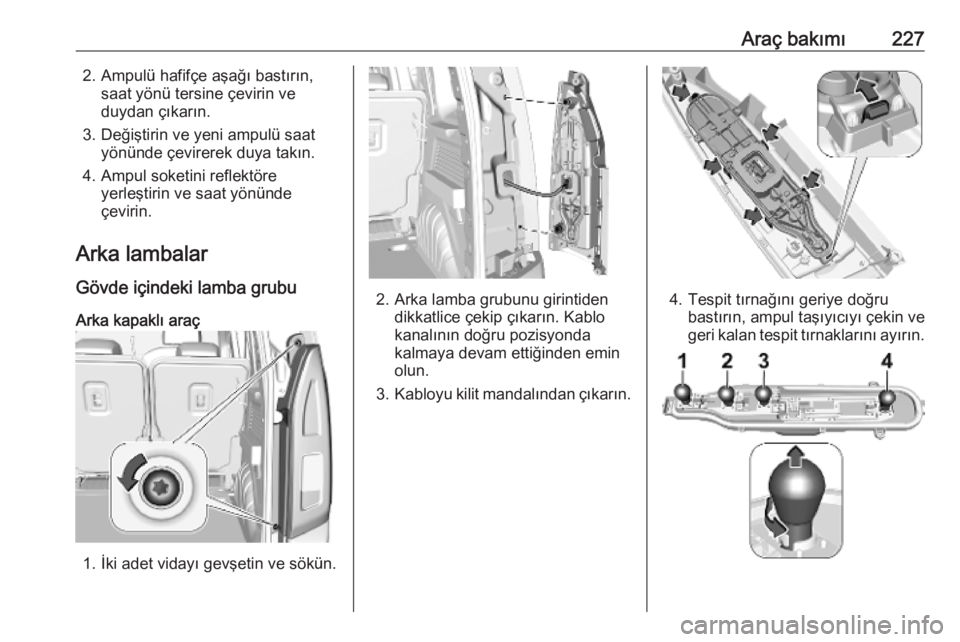

Araç bakımı2272. Ampulü hafifçe aşağı bastırın,saat yönü tersine çevirin ve
duydan çıkarın.
3. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
Arka lambalar
Gövde içindeki lamba grubu Arka kapaklı araç
1. İki adet vidayı gevşetin ve sökün.
2. Arka lamba grubunu girintiden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
3. Kabloyu kilit mandalından çıkarın.4. Tespit tırnağını geriye doğru
bastırın, ampul taşıyıcıyı çekin ve
geri kalan tespit tırnaklarını ayırın.

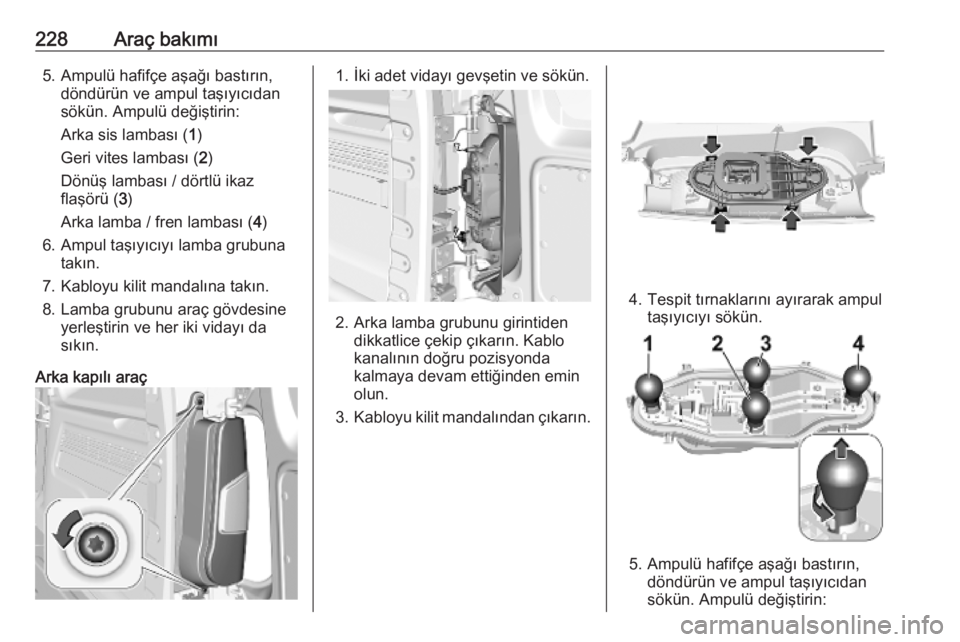

228Araç bakımı5. Ampulü hafifçe aşağı bastırın,döndürün ve ampul taşıyıcıdan
sökün. Ampulü değiştirin:
Arka sis lambası ( 1)
Geri vites lambası ( 2)
Dönüş lambası / dörtlü ikaz
flaşörü ( 3)
Arka lamba / fren lambası ( 4)
6. Ampul taşıyıcıyı lamba grubuna takın.
7. Kabloyu kilit mandalına takın. 8. Lamba grubunu araç gövdesine yerleştirin ve her iki vidayı da
sıkın.
Arka kapılı araç1. İki adet vidayı gevşetin ve sökün.
2. Arka lamba grubunu girintiden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
3. Kabloyu kilit mandalından çıkarın.
4. Tespit tırnaklarını ayırarak ampul
taşıyıcıyı sökün.
5. Ampulü hafifçe aşağı bastırın,döndürün ve ampul taşıyıcıdan
sökün. Ampulü değiştirin:

Araç bakımı229Arka lamba / fren lambası (1)
Dönüş lambası / dörtlü ikaz
flaşörü ( 2) dış ampul
Geri vites lambası ( 3) iç ampul
Arka sis lambası ( 4)
6. Ampul taşıyıcıyı lamba grubuna takın.
7. Kabloyu kilit mandalına takın.
8. Lamba grubunu araç gövdesine yerleştirin ve her iki vidayı da
sıkın.
Yükseğe monteli fren lambası
Yükseğe monteli üçüncü fren lambası LED olarak tasarlanmış olup
değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
Ampul kontrolü
Kontağı açın tüm lambaları çalıştırın
ve kontrol edin.Yan dönüş lambaları
Ampulü değiştirmek için, lamba
mahfazasını çıkarın:
1. Lamba yuvasını ileri kaydırın ve arkadan çıkarın.
2. Tespit tırnağını yukarıya doğrubastırın ve ampul duyunu fişkonektöründen çıkarın.
3. Üniteyi komple çıkarın.
4. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.

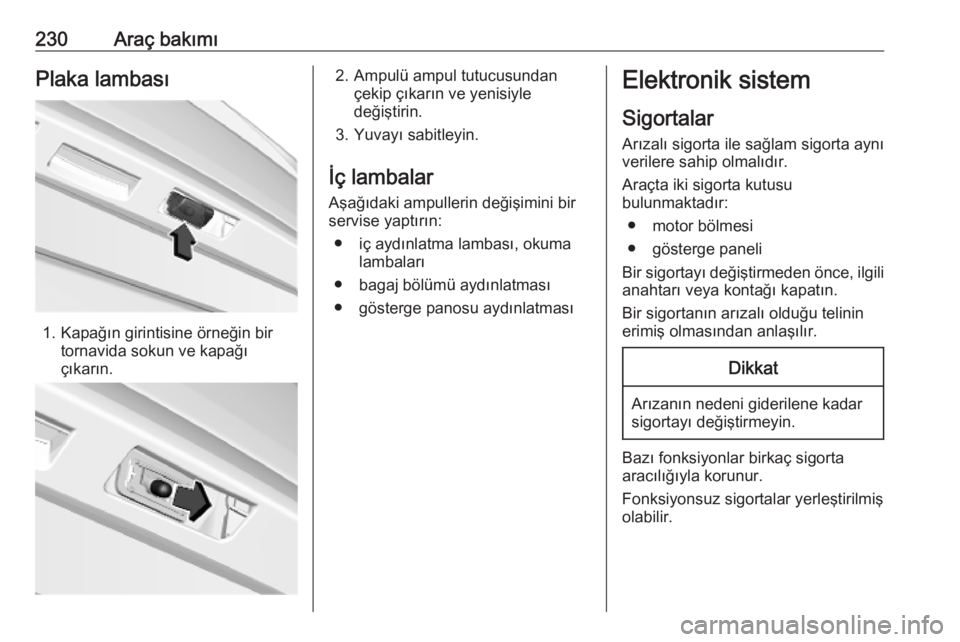

230Araç bakımıPlaka lambası
1. Kapağın girintisine örneğin birtornavida sokun ve kapağı
çıkarın.
2. Ampulü ampul tutucusundan çekip çıkarın ve yenisiyle
değiştirin.
3. Yuvayı sabitleyin.
İç lambalar
Aşağıdaki ampullerin değişimini bir servise yaptırın:
● iç aydınlatma lambası, okuma lambaları
● bagaj bölümü aydınlatması
● gösterge panosu aydınlatmasıElektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● motor bölmesi
● gösterge paneli
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
