2019.75 OPEL COMBO E Priručnik za vlasnika (in Croatian)

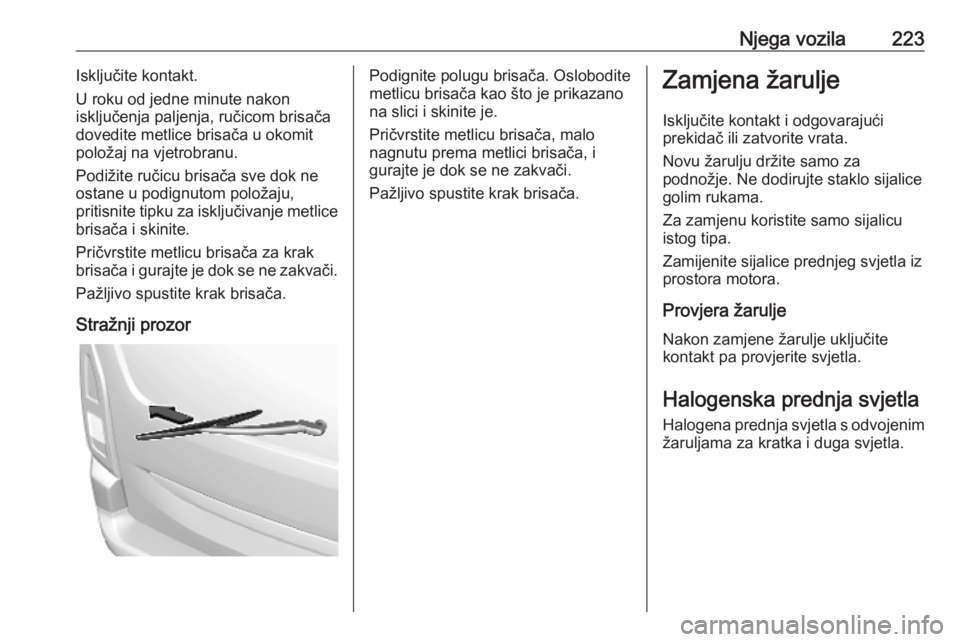

Njega vozila223Isključite kontakt.
U roku od jedne minute nakon
isključenja paljenja, ručicom brisača
dovedite metlice brisača u okomit
položaj na vjetrobranu.
Podižite ručicu brisača sve dok ne
ostane u podignutom položaju,
pritisnite tipku za isključivanje metlice
brisača i skinite.
Pričvrstite metlicu brisača za krak
brisača i gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Stražnji prozorPodignite polugu brisača. Oslobodite
metlicu brisača kao što je prikazano
na slici i skinite je.
Pričvrstite metlicu brisača, malo nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Halogenska prednja svjetla Halogena prednja svjetla s odvojenim
žaruljama za kratka i duga svjetla.

224Njega vozila

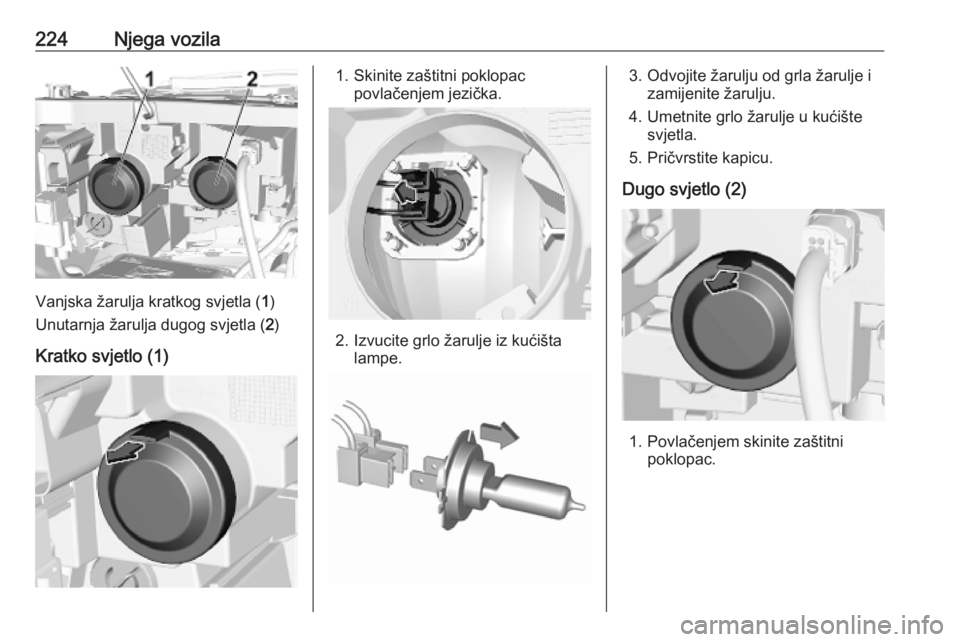

Vanjska žarulja kratkog svjetla (1)
Unutarnja žarulja dugog svjetla ( 2)
Kratko svjetlo (1)
1. Skinite zaštitni poklopac povlačenjem jezička.
2. Izvucite grlo žarulje iz kućištalampe.
3. Odvojite žarulju od grla žarulje izamijenite žarulju.
4. Umetnite grlo žarulje u kućište svjetla.
5. Pričvrstite kapicu.
Dugo svjetlo (2)
1. Povlačenjem skinite zaštitni poklopac.

Njega vozila225

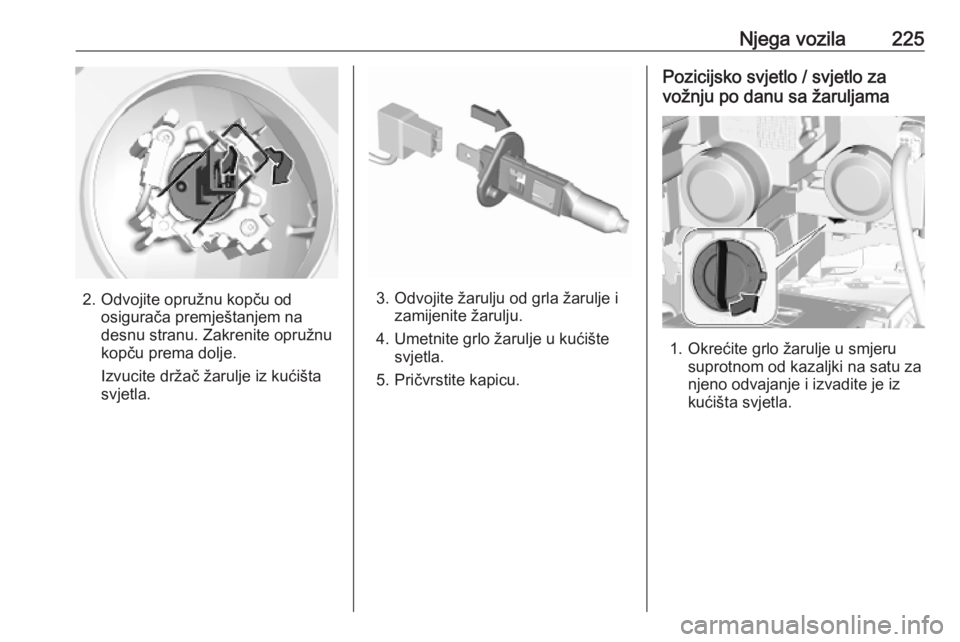

2. Odvojite opružnu kopču odosigurača premještanjem na
desnu stranu. Zakrenite opružnu
kopču prema dolje.
Izvucite držač žarulje iz kućišta
svjetla.3. Odvojite žarulju od grla žarulje i zamijenite žarulju.
4. Umetnite grlo žarulje u kućište svjetla.
5. Pričvrstite kapicu.
Pozicijsko svjetlo / svjetlo za
vožnju po danu sa žaruljama
1. Okrećite grlo žarulje u smjeru suprotnom od kazaljki na satu za
njeno odvajanje i izvadite je iz
kućišta svjetla.

226Njega vozila
2. Izvucite žarulju iz držača.
3. Umetnite novu žarulju u grlo.
4. Držač žarulje umetnite u kućište fara i zavrnite ga u smjeru kazaljki
na satu.
Pozicijsko svjetlo / svjetlo za
vožnju po danu s LED žaruljama
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
LED prednja svjetla
Svjetla za vožnju po danu dizajnirana
su kao svjetleće diode (LED) i ne
možete ih zamijeniti.
U slučaju kvara, neka vam svjetla
popravi radionica.
Prednja svjetla za maglu
1. Omotajte tkaninu oko vrha ravnog
odvijača kako biste spriječili
oštećenje. Umetnite odvijač u
udubljenje na rubu poklopca.
Oslobodite poklopac pažljivo ga
povlačeći.
2. Odvrnite i izvadite dva vijka te izvadite sklop svjetla prema
naprijed.

Njega vozila2273.Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
4. Oslobodite utikač povlačenjem osigurača.
5. Uklonite i zamijenite žarulju i pričvrstite priključnicu.Napominjemo da su žarulja i grlo
u jednom komadu i treba ih
zajedno zamijeniti.
6. Umetnite držač žarulje u sklop svjetla okretanjem u smjeru
kazaljki na satu i zakvačite ga.
7. Postavite sklop svjetala zatezanjem dva vijka.
8. Pripojite i učvrstite poklopac.
Prednji pokazivači smjera
1. Okrećite grlo žarulje u smjeru suprotnom od kazaljki na satu za
njeno odvajanje i izvadite je iz
kućišta svjetla.
2. Lagano pritisnite žarulju prema dolje, okrenite je u suprotnom
smjeru od kazaljki na satu i
izvadite iz grla.
3. Umetnite novu žarulju u grlo i okrenite je u smjeru kazaljki na
satu.
4. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.

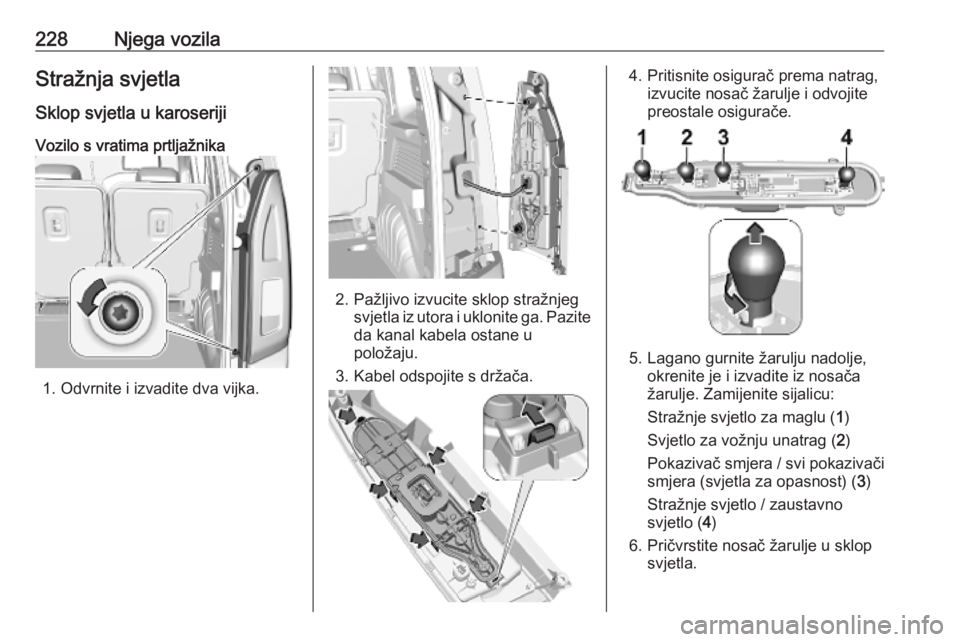

228Njega vozilaStražnja svjetla
Sklop svjetla u karoseriji
Vozilo s vratima prtljažnika
1. Odvrnite i izvadite dva vijka.
2. Pažljivo izvucite sklop stražnjeg svjetla iz utora i uklonite ga. Pazite
da kanal kabela ostane u
položaju.
3. Kabel odspojite s držača.
4. Pritisnite osigurač prema natrag, izvucite nosač žarulje i odvojite
preostale osigurače.
5. Lagano gurnite žarulju nadolje, okrenite je i izvadite iz nosača
žarulje. Zamijenite sijalicu:
Stražnje svjetlo za maglu ( 1)
Svjetlo za vožnju unatrag ( 2)
Pokazivač smjera / svi pokazivači
smjera (svjetla za opasnost) ( 3)
Stražnje svjetlo / zaustavno
svjetlo ( 4)
6. Pričvrstite nosač žarulje u sklop svjetla.

Njega vozila2297. Pričvrstite kabel u držač.
8. Pričvrstite sklop svjetla na karoseriju vozila i zategnite oba
vijka.

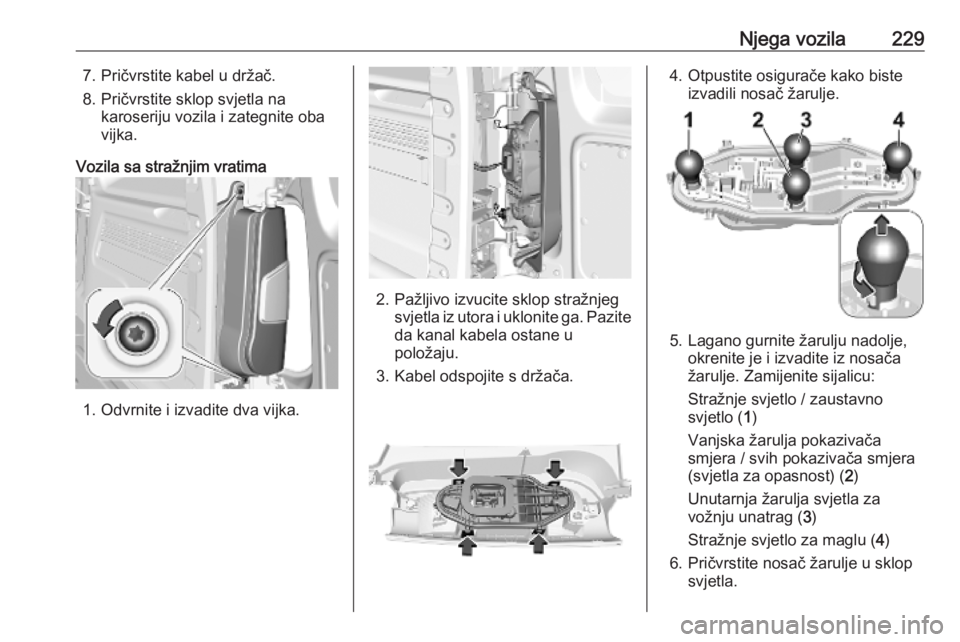

Vozila sa stražnjim vratima
1. Odvrnite i izvadite dva vijka.
2. Pažljivo izvucite sklop stražnjeg svjetla iz utora i uklonite ga. Pazite
da kanal kabela ostane u
položaju.
3. Kabel odspojite s držača.
4. Otpustite osigurače kako biste izvadili nosač žarulje.
5. Lagano gurnite žarulju nadolje,okrenite je i izvadite iz nosača
žarulje. Zamijenite sijalicu:
Stražnje svjetlo / zaustavno
svjetlo ( 1)
Vanjska žarulja pokazivača
smjera / svih pokazivača smjera
(svjetla za opasnost) ( 2)
Unutarnja žarulja svjetla za vožnju unatrag ( 3)
Stražnje svjetlo za maglu ( 4)
6. Pričvrstite nosač žarulje u sklop svjetla.

230Njega vozila7. Pričvrstite kabel u držač.
8. Pričvrstite sklop svjetla na karoseriju vozila i zategnite oba
vijka.
Srednje visoko ugrađeno
zaustavno svjetlo
Srednje visoko ugrađeno zaustavno
svjetlo je dizajnirano kao LED svjetlo
i ne možete ga mijenjati.
U slučaju kvara, neka vam svjetla
popravi radionica.
Provjera žarulje
Uključite kontakt, koristite i provjerite

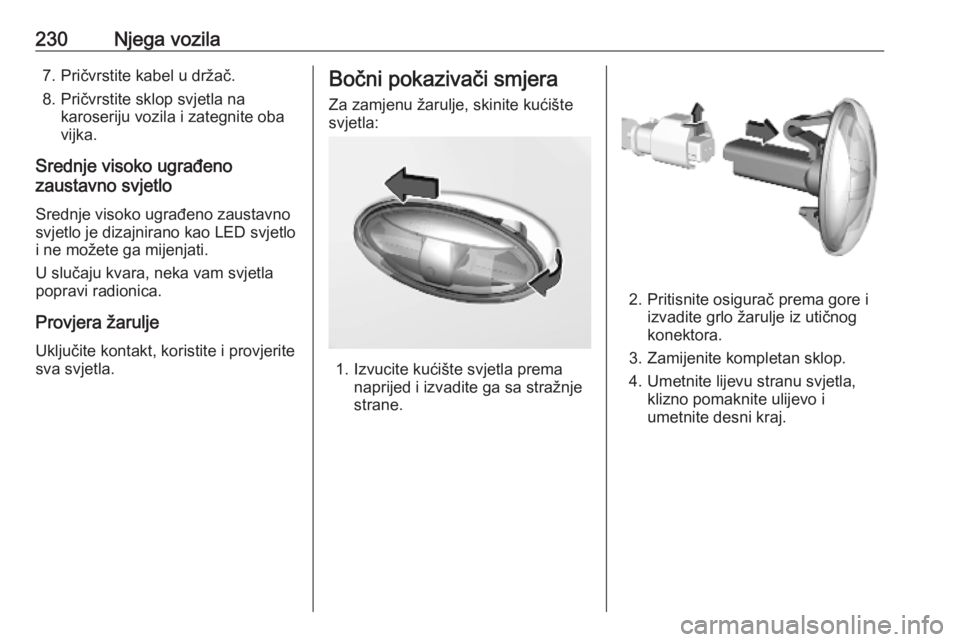

sva svjetla.Bočni pokazivači smjera
Za zamjenu žarulje, skinite kućište
svjetla:
1. Izvucite kućište svjetla prema naprijed i izvadite ga sa stražnje
strane.
2. Pritisnite osigurač prema gore i izvadite grlo žarulje iz utičnog
konektora.
3. Zamijenite kompletan sklop. 4. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
