210Condução e funcionamentoA unidade de radar está instalada portrás da grelha do radiador, atrás ou
abaixo do emblema da marca.9 Aviso
A unidade de radar foi alinhada
cuidadosamente durante o
fabrico. Por isso, no caso de uma
colisão dianteira, não utilize o
sistema. O pára-choques
dianteiro pode pareça estar
intacto, no entanto o sensor por
trás pode estar deslocado e reagir incorrectamente. Após um
acidente, consultar uma oficina
para verificar e ajustar a posição
da unidade de radar.
Definições
As definições podem ser alteradas no
menu de personalização do veículo
no Visor de informação.
Selecionar a definição relevante em
Ajustes I Veículo no Visor de
informação.
Visor de informação 3 130.
Personalização do veículo 3 135.
Avaria
Se o programador de velocidade adaptável não estiver a funcionar
devido a condições temporárias
( p. ex. bloqueio devido a gelo, travões
sobreaquecidos ou manobras a baixa velocidade) ou se houver um erro
permanente no sistema, é
apresentada uma mensagem no
Centro de Informação do Condutor.
Mensagens do veículo 3 133.
Aviso de colisão dianteira O aviso de colisão dianteira pode
ajudar a evitar ou reduzir os prejuízos
causados por colisões frontais.
Se o veículo estiver equipado com o
programador de velocidade
convencional, o aviso de colisão
dianteira utiliza a câmara dianteira no
para-brisas para detetar um veículo
imediatamente à frente, no trajeto do
veículo.
Se o veículo estiver equipado com o
programador de velocidade
adaptável, o aviso de colisão
dianteira utiliza o sensor do radarpara detetar um veículo
imediatamente à frente, no trajeto do
veículo.
Um veículo à frente é indicado pela
luz de aviso A.
Se ocorrer uma aproximação
demasiado rápida de um veículo em
frente, é emitido um aviso sonoro e
apresentado um aviso no Centro de
Informação do Condutor.
Além disso, o condutor é notificado
por meio de uma faixa de LED
vermelhos intermitentes que é
projetada no para-brisas dentro do
campo de visão do condutor.
Um pré-requisito é que o aviso de
colisão dianteira com câmara
dianteira não tenha sido desativado
premindo V no volante ou, no caso
do aviso de colisão dianteira com

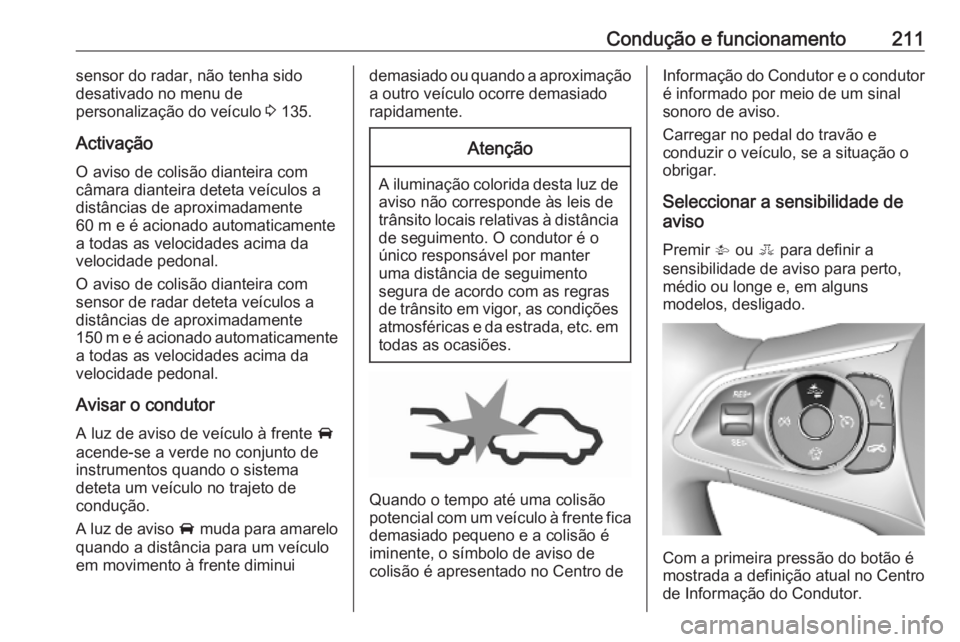

Condução e funcionamento211sensor do radar, não tenha sido
desativado no menu de
personalização do veículo 3 135.
Activação
O aviso de colisão dianteira com câmara dianteira deteta veículos a
distâncias de aproximadamente
60 m e é acionado automaticamente a todas as velocidades acima da
velocidade pedonal.
O aviso de colisão dianteira com
sensor de radar deteta veículos a
distâncias de aproximadamente
150 m e é acionado automaticamente a todas as velocidades acima da
velocidade pedonal.
Avisar o condutor
A luz de aviso de veículo à frente A
acende-se a verde no conjunto de
instrumentos quando o sistema
deteta um veículo no trajeto de
condução.
A luz de aviso A muda para amarelo
quando a distância para um veículo
em movimento à frente diminuidemasiado ou quando a aproximação a outro veículo ocorre demasiado
rapidamente.Atenção
A iluminação colorida desta luz de aviso não corresponde às leis de
trânsito locais relativas à distância
de seguimento. O condutor é o único responsável por manter
uma distância de seguimento
segura de acordo com as regras
de trânsito em vigor, as condições atmosféricas e da estrada, etc. em
todas as ocasiões.
Quando o tempo até uma colisão
potencial com um veículo à frente fica
demasiado pequeno e a colisão é
iminente, o símbolo de aviso de
colisão é apresentado no Centro de
Informação do Condutor e o condutor é informado por meio de um sinal
sonoro de aviso.
Carregar no pedal do travão e
conduzir o veículo, se a situação o
obrigar.
Seleccionar a sensibilidade de
aviso
Premir V ou E para definir a
sensibilidade de aviso para perto,
médio ou longe e, em alguns
modelos, desligado.
Com a primeira pressão do botão é
mostrada a definição atual no Centro
de Informação do Condutor.
212Condução e funcionamentoQualquer pressão adicional do botão
altera essa definição. A definição
escolhida permanece até ser
alterada. A temporização do aviso
varia com base na velocidade do
veículo. Quanto mais alta for a
velocidade do veículo, com maior
distância ocorre o aviso. Tenha em
conta o trânsito e condições
atmosféricas ao selecionar a
temporização do aviso.
Atenção que a definição de
sensibilidade de aviso é partilhada
com a definição de distância à frente do programador de velocidade
adaptável. Por isso, a alteração da
sensibilidade de aviso altera também a distância à frente do programador
de velocidade adaptável.
Desactivação
O sistema pode ser desactivado.
No caso do aviso de colisão dianteira com sensor do radar o sistema pode
ser desativado no menu de
personalização 3 135.
No caso do aviso de colisão dianteira
com câmara dianteira, prima V
repetidamente até que Avanço Alerta
Colisão Off surja no Centro de
Informação do Condutor.
Se o aviso de colisão dianteira foi
desativado, a sensibilidade de aviso
é definida para "média" na próxima
vez que a ignição for ligada.
A definição selecionada por último
será memorizada quando a ignição
for desligada.Informação geral9 Aviso
O aviso de colisão dianteira é
apenas um sistema de aviso e não aplica os travões. Se se aproximar
a demasiada velocidade de um
veículo em frente, pode não haver
tempo suficiente para evitar uma
colisão.
O condutor assume total
responsabilidade por manter a
distância de seguimento
adequada em relação ao veículo
da frente tendo em conta as
condições de trânsito,
meteorológicas e de visibilidade.
O condutor deve aplicar sempre a máxima atenção e concentraçãodurante a condução. O condutor
deve estar sempre a postos para
reagir e aplicar os travões.
Limitações do sistema
O aviso de colisão dianteira foi
concebido para avisar apenas em
relação a veículos, mas também pode reagir com outros objetos.
Condução e funcionamento213Nos casos seguintes, o aviso de
colisão dianteira pode não detectar
um veículo em frente ou o
desempenho do sensor ser limitado:
● ao conduzir em estradas com muitas curvas ou montanhosas
● durante a condução à noite
● quando as condições atmosféricas limitam a
visibilidade, tais como nevoeiro,
chuva ou neve
● o sensor no para-brisas está tapado por neve, gelo, neve
derretida, lama, sujidade, danos
no para-brisas ou afetado por
objetos estranhos, como
autocolantes
Indicação de Distância à Frente
A Indicação de Distância à Frenteapresenta a distância em relação a
um veículo a mover-se em frente. A
câmara dianteira no pára-brisas é
utilizada para detectar a distância de
um veículo imediatamente na frente
no percurso do veículo. Está activa a
velocidades superiores a 40 km/h.Quando um veículo é detectado à
frente, a distância é indicada em
segundos numa página do Centro de Informação do Condutor.
No Visor médio, selecionar o menu
Info ? via MENU na alavanca do
indicador e rodar o regulador para
selecionar a página de indicação de
distância à frente, 3 123
No Visor superior, selecionar o menu
Info através dos botões no volante e
premir o para selecionar a
indicação de distância à frente
3 123.
A distância mínima indicada é de 0,5 segundos.
Se não houver um veículo à frente ou este estiver fora de alcance,
aparecem dois traços: -.- s.
Se o programador de velocidade
adaptável estiver ativo, esta página
mostra a definição da sensibilidade
de aviso em vez da definição da
distância à frente. 3 202.
Travagem de Emergência Ativa
A travagem de emergência ativa
pode ajudar a reduzir os danos e
ferimentos resultantes de colisões
com veículos e obstáculos
diretamente à frente, quando já não é
214Condução e funcionamentopossível evitar uma colisão através
da travagem manual ou de uma
manobra da direção. Antes de a
travagem de emergência activa ser
accionada, o condutor é alertado pelo aviso de colisão dianteira 3 210.
A funcionalidade utiliza várias
informações (p. ex. sensor da
câmara, sensor do radar, pressão
dos travões, velocidade do veículo)
para calcular a probabilidade de uma
colisão dianteira.9 Aviso
O sistema não se destina a
substituir a responsabilidade do
condutor pela condução do
veículo e por se manter atento à
estrada. O seu funcionamento
está limitado apenas a uso
suplementar a fim de reduzir a
velocidade do veículo antes de
uma colisão.
O sistema poderá não reagir com
peões ou animais. Após uma
mudança súbita de faixa de
rodagem, o sistema precisa de
algum tempo para detectar o
veículo precedente.
O condutor deve estar sempre
pronto para reagir e aplicar os
travões e realizando as manobras de direcção necessárias para
evitar colisões.
Funcionalidade
Se equipado apenas com câmara
dianteira, a travagem de emergência
ativa funciona na marcha em frente
acima da velocidade pedonal e até
85 km/h.
Com sensor do radar, a travagem de
emergência ativa funciona na marcha
em frente acima da velocidade
pedonal, a qualquer velocidade.
Um pré-requisito é que o aviso de
colisão dianteira com câmara
dianteira não tenha sido desativado
premindo V no volante 3 210 ou, no
caso do aviso de colisão dianteira
com sensor do radar, não tenha sido desativado no menu de
personalização do veículo 3 135.
O sistema inclui:
● sistema de preparação dos travões
● travagem automática de emergência
● assistência à travagem pró- -activa
● assistência à travagem inteligente (apenas com sensor
do radar)
Sistema de preparação dos
travões
Ao aproximar-se de um veículo à
frente a tal velocidade que uma
colisão seja provável, o sistema de
preparação dos travões pressuriza
levemente os travões. Isto reduz o
tempo de resposta quando for
solicitada uma travagem manual ou
automática.
O sistema de travagem é preparado
para que os travões possam reagir
mais rapidamente.
Se estiver equipado apenas com uma
câmara dianteira, o sistema funciona
até uma velocidade de 80 km/h.
216Condução e funcionamentodirecção necessárias para evitar
colisões. O sistema foi concebido
para funcionar com todos os
ocupantes a usar cinto de
segurança.
Assistência à travagem inteligente
Se o veículo estiver equipado com
sensor do radar, a assistência à
travagem inteligente poderá ser
ativada quando se carrega
rapidamente no pedal do travão,
proporcionando um reforço à
travagem com base na velocidade de aproximação e na distância ao
veículo à frente.
Pequenos impulsos do pedal do
travão ou o movimento do pedal
durante esse tempo são normais e
deverá continuar a carregar no pedal
do travão conforme necessário. A
assistência à travagem inteligente é
desativada automaticamente quando se desengata o pedal do travão.
9 Aviso
A assistência à travagem
inteligente pode aumentar a
travagem do veículo em situações em que pode não ser necessário.
Pode bloquear o fluxo de tráfego.
Se isso acontecer, retirar o pé do pedal do travão e, em seguida,aplicar os travões conforme
necessário.
Desactivação
Nos veículos com câmara dianteira, a travagem de emergência ativa pode
ser desativada premindo
repetidamente o interruptor de folga
V para a definição Desligado, 3 210.
Se desativado, é apresentada uma
mensagem no Centro de Informação
do Condutor.
Nos veículos com sensor do radar, o sistema pode ser desativado no
menu de personalização no Visor de informação 3 135.
Recomendamos a desativação do
sistema na personalização do veículo
nos seguintes casos:
● quando o veículo está a ser rebocado
● antes de utilizar uma lavagem automática de automóveis com a
ignição ligada
● se o para-brisas tiver sofrido danos perto da câmara
● se o para-choques dianteiro sofreu danos
Limitações do sistema
Em alguns casos, o sistema de
travagem de emergência activa
poderá accionar uma travagem
automática em situações que
parecem desnecessárias, por
Condução e funcionamento217exemplo em garagens de
estacionamento, devido a sinais de
trânsito numa curva ou veículos
noutra faixa. Trata-se de um
funcionamento normal; o veículo não
necessita de assistência técnica.
Carregar firmemente no pedal do
acelerador para anular a travagem
automática se a situação e o
ambiente em volta o permitirem.
Nos seguintes casos, o desempenho
da Travagem de Emergência Ativa é
limitado:
● Ao conduzir em estradas com muitas curvas ou montanhosas.
● Ao detetar todos os veículos, principalmente os veículos com
reboque, tratores, veículos sujos
com lama, etc.
● Ao detetar um veículo quando a visibilidade é limitada pelas
condições atmosféricas, tais
como nevoeiro, chuva ou neve.
● Durante a condução à noite.● As condições atmosféricas limitam a visibilidade, tais comonevoeiro, chuva ou neve.
● Quando o sensor no para-brisas está tapado por neve, gelo, nevederretida, lama, sujidade, danos
no para-brisas ou afetado por
objetos estranhos, tais como
autocolantes.
No sentido de evitar uma avaria, as
áreas do sensor da câmara no para-
-brisas e do sensor do radar na grelha
do radiador devem ser mantidas
sempre limpas de sujidade, pó, gelo
e neve.
É sempre necessária uma atenção total durante a condução e deve estar pronto a agir e a aplicar os travões e /
ou assumir o controlo do veículo para evitar colisões.
Avaria
Caso o sistema necessite de
manutenção, é apresentada uma
mensagem no Centro de Informação
do Condutor.Se o sistema não funcionar como
deve de ser, são apresentadas
mensagens do veículo no Centro de
Informação do Condutor.
Mensagens do veículo 3 133.
Sensores de
estacionamento
Informação geral
Quando o engate do reboque estiver
engatado, alterar as definições de
configuração no menu de
personalização do veículo no
Visor de informação.
Personalização do veículo 3 135.
Ao engatar um reboque ou suporte de bicicletas ao engate do reboque, os
sensores de estacionamento são
desativados.
218Condução e funcionamentoSensores de estacionamento
traseiros9 Aviso
É o condutor que assume a total
responsabilidade da manobra de
estacionamento.
Verificar sempre a área
circundante durante a manobra de
marcha-atrás e utilização do
sistema traseiro de assistência ao estacionamento.
Os sensores de estacionamento
traseiros facilitam o estacionamento
medindo a distância entre o veículo e
os obstáculos localizados na traseira
do veículo. Informa e avisa o
condutor através de sinais acústicos
e uma indicação no mostrador.
O sistema é composto por quatro
sensores de estacionamento ultra-
-sónicos localizados no pára-
-choques traseiro.
Activação
Uma vez ligada a ignição, os
sensores de estacionamento
traseiros são ativados.
Um LED aceso no botão de Apoio ao
estacionamento r indica que o
sistema está pronto para funcionar.
Indicação
O sistema avisa o condutor com
sinais acústicos para obstáculos
potencialmente perigosos atrás do
veículo a uma distância de até
50 cm enquanto estiver engrenada
uma velocidade de marcha em frente, ou até 1,5 m com a marcha-atrás
engatada.
Consoante o lado do veículo que se
encontra mais próximo de um
obstáculo, ouvirá sinais acústicos de
aviso no interior do veículo do
respectivo lado. O intervalo entre os sinais diminui à medida que o veículo se aproxima desse obstáculo.
Quando a distância é inferior a
aproximadamente 30 cm, o sinal
torna-se contínuo.
Além disso, a distância para
obstáculos traseiros é mostrada
através de linhas de distância
variáveis no Centro de Informação do Condutor 3 123.
A indicação de distância pode ser
inibida por mensagens do veículo
mais prioritárias. Depois de dispensar
a mensagem, a indicação da
distância é novamente apresentada.
