2018 YAMAHA XMAX 400 display

Strumento e funzioni di controllo
4-10
4

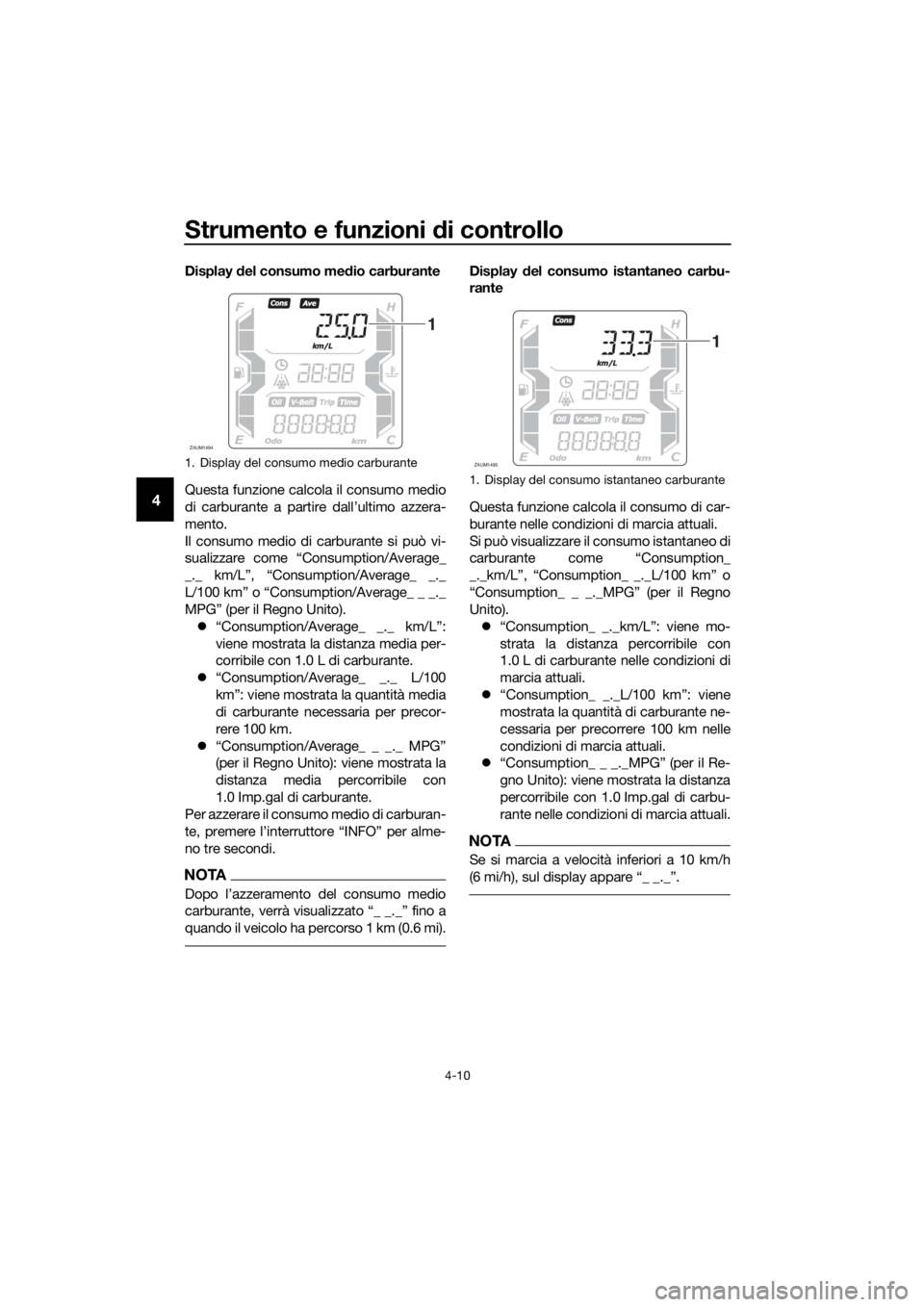

Display del consumo medio carburante
Questa funzione calcola il consumo medio
di carburante a partire dall’ultimo azzera-
mento.
Il consumo medio di carburante si può vi-
sualizzare come “Consumption/Average_
_._ km/L”, “Consumption/Average_ _._
L/100 km” o “Consumption/Average_ _ _._
MPG” (per il Regno Unito).
“Consumption/Average_ _._ km/L”:
viene mostrata la distanza media per-
corribile con 1.0 L di carburante.
“Consumption/Average_ _._ L/100
km”: viene mostrata la quantità media
di carburante necessaria per precor-
rere 100 km.
“Consumption/Average_ _ _._ MPG”
(per il Regno Unito): viene mostrata la
distanza media percorribile con
1.0 Imp.gal di carburante.
Per azzerare il consumo medio di carburan-
te, premere l’interruttore “INFO” per alme-
no tre secondi.
NOTA


quando il veicolo ha percorso 1 km (0.6 mi).
Display del consumo istantaneo carbu-
rante
Questa funzione calcola il consumo di car-
burante nelle condizioni di marcia attuali.
Si può visualizzare il consumo istantaneo di
carburante come “Consumption_
_._km/L”, “Consumption_ _._L/100 km” o
“Consumption_ _ _._MPG” (per il Regno
Unito).
“Consumption_ _._km/L”: viene mo-
strata la distanza percorribile con
1.0 L di carburante nelle condizioni di
marcia attuali.
“Consumption_ _._L/100 km”: viene
mostrata la quantità di carburante ne-
cessaria per precorrere 100 km nelle
condizioni di marcia attuali.
“Consumption_ _ _._MPG” (per il Re-
gno Unito): viene mostrata la distanza
percorribile con 1.0 Imp.gal di carbu-
rante nelle condizioni di marcia attuali.
NOTA
Se si marcia a velocità inferiori a 10 km/h
(6
1. Display del consumo medio carburante
ZAUM1494
1
1. Display del consumo istantaneo carburante
ZAUM1495
1
UBL1H0H0.book Page 10 Thursday, May 11, 2017 10:32 AM

Strumento e funzioni di controllo
4-11
4
Display velocità media
La velocità media “Average_ _ _kmh” o
“Average_ _ _MPH” (per il Regno Unito) è
visualizzata.
La velocità media è la distanza totale divisa
per il tempo totale (con il blocchetto accen-
sione in posizione “ON”) a partire dall’ulti-
mo azzeramento del display.
Questo display visualizza la velocità media
a partire dall’ultimo azzeramento.
Per azzerare il display della velocità media,
selezionarlo premendo l’interruttore “IN-
FO”, quindi premere l’interruttore “INFO”
per tre secondi.
Funzione con messaggi di avvertimento
Questa funzione visualizza un messaggio di
avvertimento corrispondente all’avverti-
mento corrente.
“L FUEL”: viene visualizzato quando l’ulti-
mo segmento dell’indicatore livello carbu-
rante inizia a lampeggiare. Se è visualizzato
“L FUEL”, effettuare il rifornimento il più
presto possibile.
“H TEMP”: viene visualizzato quando il
segmento superiore dell’indicatore tempe-
ratura liquido refrigerante inizia a lampeg-
giare. Se è visualizzato “H TEMP”, arrestare
il veicolo, quindi arrestare il motore e la-
sciarlo raffreddare.“ICE”: viene visualizzato quando l’indicato-
re di avvertimento strada ghiacciata “ ”
inizia a lampeggiare. Se è visualizzato
“ICE”, prestare attenzione alle strade
ghiacciate.
“OIL SERV”: viene visualizzato quando l’in-
dicatore cambio olio “OIL” inizia a lampeg-
giare. Se è visualizzato “OIL SERV”,
cambiare l’olio motore e azzerare l’indica-
tore cambio olio e il contachilometri parzia-
le cambio olio.
“V-BELT SERV”: viene visualizzato quando
l’indicatore sostituzione cinghia trapezoi-
dale “V-Belt” inizia a lampeggiare. Se è vi-
sualizzato “V-BELT SERV”, sostituire la
cinghia trapezoidale e azzerare l’indicatore
sostituzione cinghia trapezoidale e il conta-
chilometri parziale sostituzione cinghia tra-
pezoidale.
In caso di due o più avvertimenti, i messag-
gi di avvertimento sono visualizzati nell’or-
dine seguente:
L FUEL → H TEMP → ICE → OIL SERV →
VBELT SERV → L FUEL
1. Display velocità media
ZAUM1496
1
UBL1H0H0.book Page 11 Thursday, May 11, 2017 10:32 AM

Strumento e funzioni di controllo
4-13
4
ATTENZIONE
HCA10062
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.

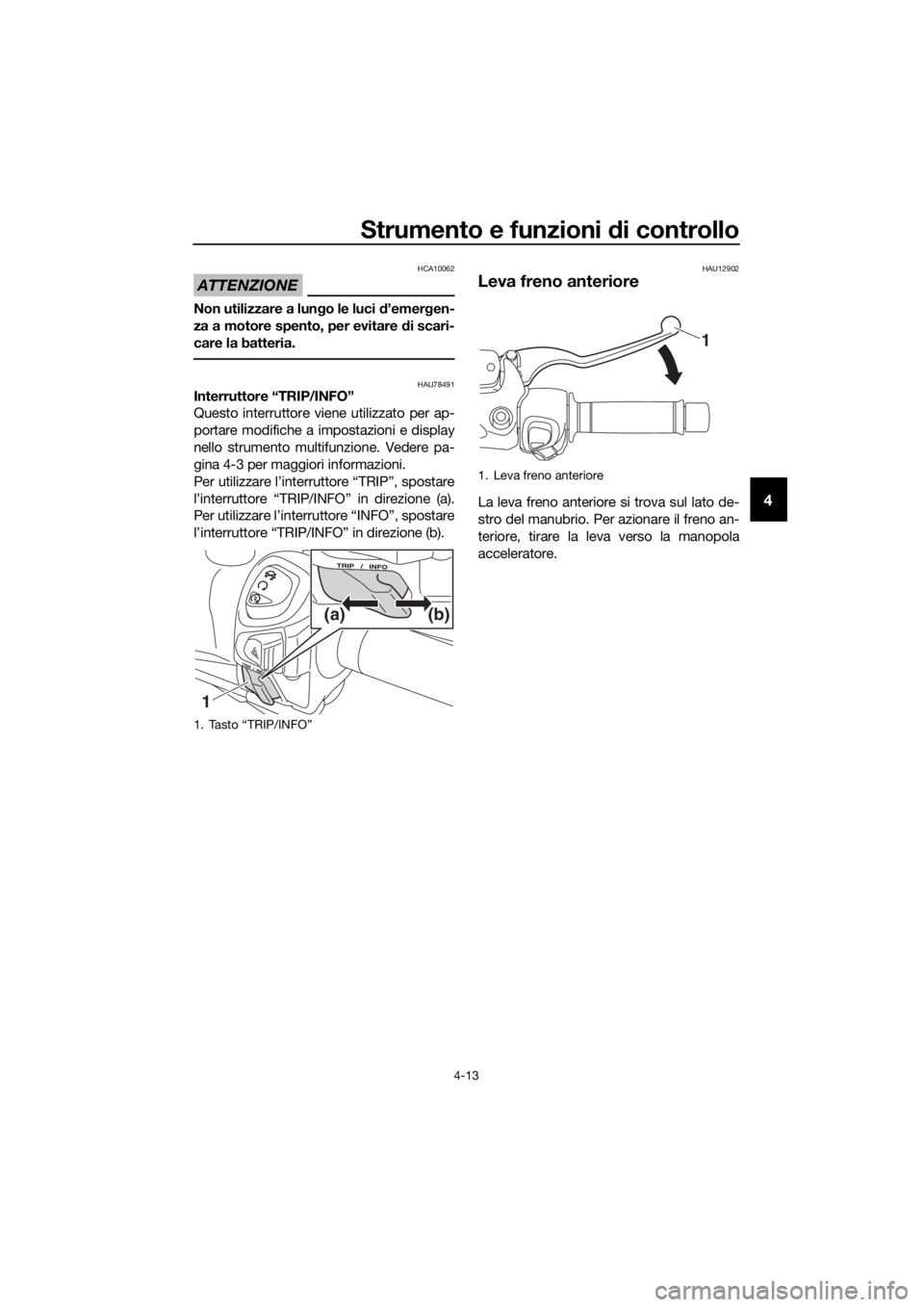

HAU78491Interruttore “TRIP/INFO”
Questo interruttore viene utilizzato per ap-
portare modifiche a impostazioni e display
nello strumento multifunzione. Vedere pa-
gina 4-3 per maggiori informazioni.
Per utilizzare l’interruttore “TRIP”, spostare
l’interruttore “TRIP/INFO” in direzione (a).
Per utilizzare l’interruttore “INFO”, spostare
l’interruttore “TRIP/INFO” in direzione (b).
HAU12902
Leva freno anteriore
La leva freno anteriore si trova sul lato de-
stro del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola
acceleratore.
1. Tasto “TRIP/INFO”
1(b) (a)
1. Leva freno anteriore
1
UBL1H0H0.book Page 13 Thursday, May 11, 2017 10:32 AM

Strumento e funzioni di controllo
4-17
4
Impostazione del sistema di controllo
della trazione
Il controllo della trazione si attiva automati-
camente all’accensione del veicolo.
Per disattivare il sistema di controllo della
trazione, utilizzare l’interruttore “INFO” per
passare dal display informativo al display
del sistema di controllo della trazione. In
seguito, premere l’interruttore “INFO” per
tre secondi. Il display indicherà “TCSOFF”
e la spia di segnalazione “TCS” si accende-
rà.NOTA
Disattivare il sistema di controllo della tra-
zione per aiutare a liberare la ruota poste-
riore nel caso in cui il veicolo rimanga
impantanato in fango, sabbia o altre super-
fici a bassa consistenza.
ATTENZIONE
HCA16801
Utilizzare esclusivamente i pneumatici
specificati. (Vedere pagina 7-18.) L’uso
di pneumatici di dimensioni diverse im-
pedisce il preciso controllo della rotazio-
ne dei pneumatici da parte del sistema di
controllo della trazione.
Azzeramento del sistema di controllo
della trazione
Il sistema di controllo della trazione si disat-
tiverà automaticamente in determinate
condizioni, ad esempio quando viene rile-
vato un guasto del sensore o quando solo
una ruota può ruotare per più di alcuni se-
condi. In tal caso, la spia “ ” si accenderà
e verosimilmente anche la spia “ ”.
NOTA
Quando il veicolo è sul cavalletto centrale,
non accelerare il motore per un periodo di
tempo prolungato. In caso contrario, il si-
1. Spia di segnalazione sistema di controllo
della trazione Ž
2. Display del sistema di controllo della
trazione
1. Spia di segnalazione sistema di controllo
della trazione Ž
2. Display del sistema di controllo della
trazione
ZAUM1498
12
ZAUM1499
12
1. Spia di segnalazione sistema di controllo
della trazione Ž
2. Spia guasto motore Ž
ZAUM1500
UBL1H0H0.book Page 17 Thursday, May 11, 2017 10:32 AM

11-1
11
Indice analitico
A
ABS ...................................................... 4-15
Accelerazione e decelerazione............... 6-3
Assiemi ammortizzatori, regolazione ... 4-27
Avviare il motore..................................... 6-2
Avvio del mezzo ..................................... 6-3
B
Batteria ................................................. 7-29
Batteria della smart key, sostituzione .... 3-6
Blocchetto accensione........................... 3-7
Blocco freno posteriore, controllo........ 7-22
C
Candela, controllo .................................. 7-8
Caratteristiche tecniche ......................... 9-1
Carburante ........................................... 4-19
Carburante, consigli per ridurne il
consumo .............................................. 6-5
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ...... 7-27
Cavalletto laterale................................. 4-28
Cavi, controllo e lubrificazione ............. 7-25
Cavo del blocco freno posteriore,
regolazione......................................... 7-22
Chiave, modo di impiego di smart key e
chiavi meccaniche ............................... 3-3
Cinghia trapezoidale, controllo ............ 7-25
Commutatore luce abbagliante/
anabbagliante/interruttore
di segnalazione luce abbagliante ....... 4-12
Connettori diagnostici .......................... 10-2
Consigli per una guida sicura................. 1-5
Contagiri ................................................. 4-3
Convertitori catalitici ............................ 4-21
Cura........................................................ 8-1
Cuscinetti ruote, controllo .................... 7-29
D
Display multifunzione ............................. 4-3
E
Elementi filtranti e tubetti ispezione e
elemento filtrante carter cinghia
trapezoidale ....................................... 7-15
Etichetta modello ................................. 10-1
F
Fanalino posteriore/stop ...................... 7-33
Fari ....................................................... 7-32
Filtro a carboni attivi ............................... 7-9
Forcella, controllo................................. 7-28
Frenatura ................................................ 6-4
Fusibili, sostituzione ............................. 7-31
G
Gioco della manopola acceleratore,
controllo.............................................. 7-17
Gioco delle leve freno anteriore e
posteriore, controllo ........................... 7-21
Gioco valvole ........................................ 7-18
I
Indicatore di direzione anteriore ........... 7-34
Informazioni di sicurezza ........................ 1-1
Interruttore Arresto/
Accensione/Avviamento ..................... 4-12
Interruttore dell’avvisatore acustico ..... 4-12
Interruttore indicatori di direzione ......... 4-12
Interruttore luci d’emergenza................ 4-12
Interruttore TRIP/INFO .......................... 4-13
Interruttori manubrio ............................. 4-12
K
Kit attrezzi ............................................... 7-2
L
Lampada luce targa, sostituzione......... 7-35
Leva di blocco freno posteriore ............ 4-14
Leva freno, anteriore ............................. 4-13
Leva freno, posteriore ........................... 4-14
Leve freno, lubrificazione ...................... 7-26
Liquido freni, cambio ............................ 7-24
Liquido refrigerante............................... 7-13
Livello liquido freni, controllo ................ 7-23
Luci di posizione anteriori ..................... 7-33
M
Manopola e cavo acceleratore,
controllo e lubrificazione .................... 7-26
Manutenzione e lubrificazione,
periodiche ............................................. 7-4
Manutenzione, sistema di controllo
emissioni............................................... 7-3
Modalità di emergenza ......................... 7-39
N
Numeri d’identificazione ....................... 10-1
Numero di serie motore ........................ 10-1
Numero identificazione veicolo............. 10-1
O
Olio motore ed elemento filtro olio ....... 7-10
Olio trasmissione finale ......................... 7-12
P
Pannelli, rimozione ed installazione ........ 7-7
Parabrezza ............................................ 4-24
Parcheggio.............................................. 6-6
Pastiglie del freno anteriore e
posteriore, controllo ........................... 7-23
Pneumatici ............................................ 7-18
UBL1H0H0.book Page 1 Thursday, May 11, 2017 10:32 AM
