2018 YAMAHA XMAX 300 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
7-6
7
MAU79370
TIPS
Motorns luftfilter och V-remmens luftfilter
• Luftfiltret i motorn på denna modell är utrustat med ett oljeindränkt papperselement
av engångstyp och får inte blåsas rent med tryckluft eftersom det då kan skadas.
• Motorns luftfilterelement och det underordnade luftfilterelementet bör bytas och V-
remmens luftfilterelement bör underhållas oftare vid körning på ovanligt blöta eller
dammiga platser.
Hydraulbroms
• Byt alltid vätska efter det att bromsens huvudcylindrar och bromsok har tagits isär.
Kontrollera regelbundet bromsvätskans nivå och fyll på behållarna vid behov.
• Vartannat år bör huvudbromscylinderns och bromsokens inre komponenter bytas
samt bromsvätskan ersättas.
• Byt bromsledningar vart fjärde år eller om det uppstått sprickor eller om de är ska-
dade.
27*Rörliga delar och
kablar•Smörj.√√√√√
28*Gashandtagshus
och vajer• Kontrollera funktion och spel.
• Justera gasvajerns spel vid be-
hov.
• Smörj gashandtagshuset och
vajern.√√√√√
29*Belysning, signa-
ler och kontakter• Kontrollera funktionen.
• Ställ in halvljuset.√√√√√√ NR. ARTIKEL
X 1000 km KONTROLLPUNKT ELLER
SKÖTSELARBETE
X 1000 mi
MÄTARSTÄLLNING
ÅRLIG KONTROLL
110203040
0.66121824
UBY3M0M0.book Page 6 Tuesday, August 29, 2017 9:56 AM

Periodiskt underhåll och justering
7-7
7
MAU18752
Lossa och sätta fast panelen
Den panel som visas på bilden måste los-
sas för att vissa skötselarbeten som be-
skrivs i detta kapitel ska kunna utföras. Titta
i detta avsnitt varje gång som panelen mås-
te lossas eller sättas fast.
MAU78530
Panel A
För att ta bort panelen
Lossa och ta bort skruvarna och dra sedan
panelen utåt och skjut den framåt enligt bil-
den.För att sätta fast panelen
Placera panelen där den ska sitta och skru-
va fast den med skruvarna.
1. Panel A
1. Skruv
1
1
1
1. Panel A
ZAUM1507
1
UBY3M0M0.book Page 7 Tuesday, August 29, 2017 9:56 AM

Periodiskt underhåll och justering
7-8
7
MAU19623
Kontroll av tändstift
Tändstiftet är en viktig komponent i motorn
som bör kontrolleras regelbundet, helst av
en Yamaha-återförsäljare. Eftersom värme
och avlagringar gör att tändstift långsamt
eroderar, bör de tas bort och kontrolleras
enligt tabellen för regelbunden skötsel och
smörjning. Dessutom kan tändstiftets skick
avslöja motorns skick.
Porslinet runt mittelektroden ska ha en lätt
ljusbrun färg (den ideala färgen när motor-
cykeln körs normalt). Om färgen på tänd-
stiftet skiljer sig från de andra kan det vara
fel på motorn. Försök inte åtgärda felet
själv. Låt i stället en Yamaha-återförsäljare
kontrollera motorcykeln.
Om ett tändstift visar tecken på att elektro-
den har eroderat, eller om det finns avlag-
ringar, bör det bytas.
Innan ett tändstift monteras bör elektrodav-
ståndet mätas med ett bladmått och av-
ståndet justeras vid behov.
Gör rent tätningsringen och dess anligg-
ningsytor och torka av gängorna på tänd-
stiftet.
TIPS
Om du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4…1/2
varv efter det att du skruvat fast det för
hand. Tändstiftet bör emellertid dras åt
med en momentnyckel så snart som möj-
ligt.
Rekommenderat tändstift:
NGK/LMAR8A-9

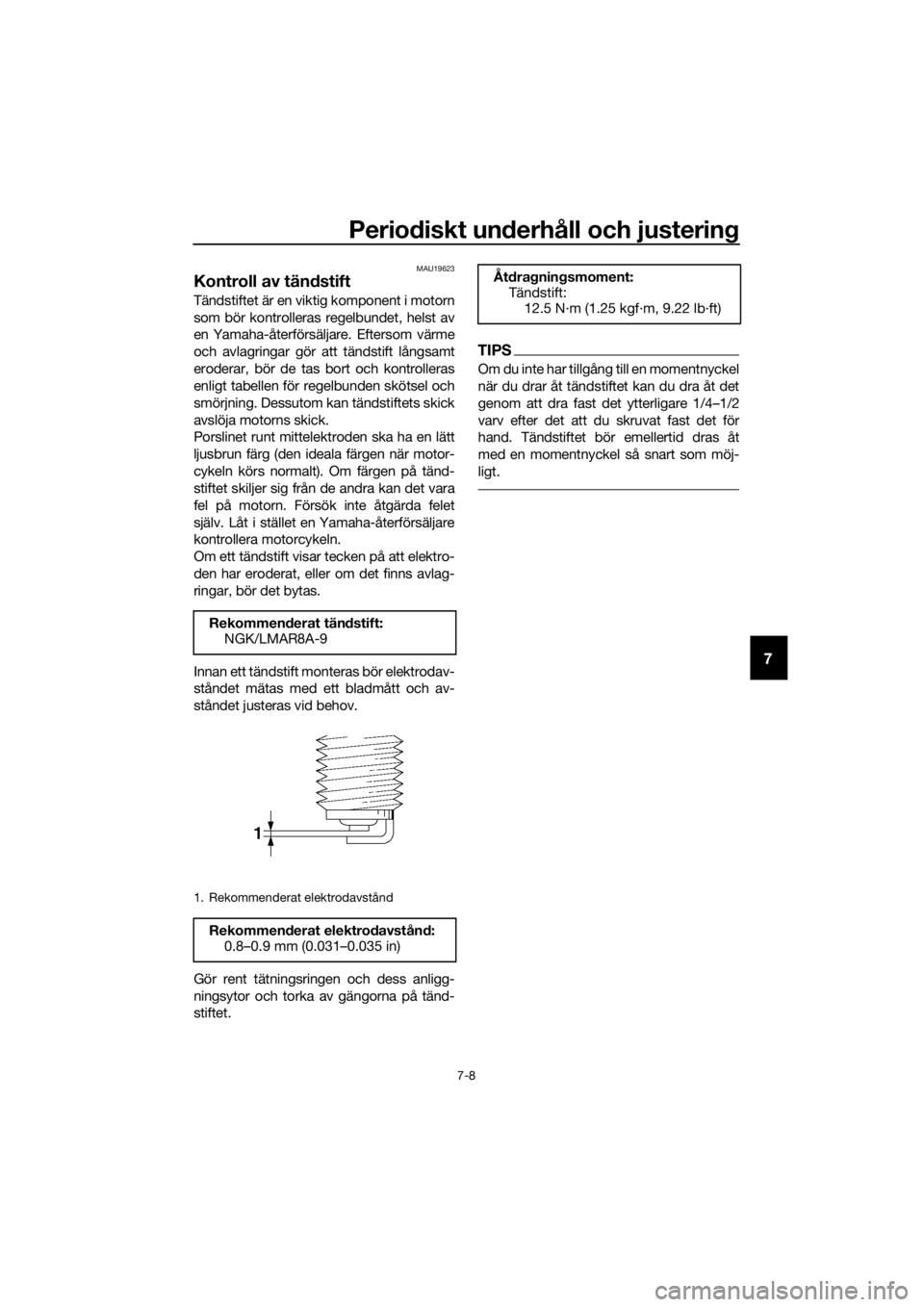

1. Rekommenderat elektrodavstånd
Rekommenderat elektrodavstånd:
0.8–0.9 mm (0.031–0.035 in)
Åtdragningsmoment:
Tändstift:
12.5 N·m (1.25 kgf·m, 9.22 lb·ft)
UBY3M0M0.book Page 8 Tuesday, August 29, 2017 9:56 AM

Periodiskt underhåll och justering
7-9
7
MAU36112
Kanister
Den här modellen är utrustad med en ka-
nister som förhindrar att bränsleångor
släpps ut i atmosfären. Kom ihåg att kon-
trollera följande innan fordonet används:
Kontrollera alla slangkopplingar.
Kontrollera om det finns sprickor eller
andra skador på slangarna och kanis-
tern. Byt om den är skadad.
Kontrollera att kanisterns ventilator
inte är blockerad och rengör vid be-
hov.
MAUM3980
Motorolja och oljefilter
Oljenivån i motorn bör kontrolleras före var-
je körning. Dessutom måste oljan och olje-
filtret bytas vid de intervall som anges i
tabellen för regelbunden skötsel och smörj-
ning.
För att kontrollera motorns oljenivå
1. Ställ fordonet på ett plant underlag
och håll det upprätt. Om det lutar lite
kan du få en felaktig avläsning.
2. Starta motorn, värm upp den under
några minuter och stäng sedan av
motorn igen.
3. Vänta några minuter så att oljan stabi-
liserar sig och kontrollera sedan oljeni-
vån genom det inspektionsglas som
sitter nere till höger på vevhuset.
TIPS
Oljenivån bör vara mellan min- och max-
markeringarna.
4. Om oljenivån befinner sig under min-
markeringen bör olja av rekommende-
rad typ fyllas på till rätt nivå.
För att byta olja (med eller utan byte av
oljefilter)
1. Starta motorn, värm upp den under
några minuter och stäng sedan av
motorn igen.
1. Kanister
2. Kanisterns luftningsslang
2
1
ZAUM1458
1. Inspektionsglas för oljenivå
2. Max-markering
3. Min-markering
3
1
2
UBY3M0M0.book Page 9 Tuesday, August 29, 2017 9:56 AM

Periodiskt underhåll och justering
7-10
7
2. Placera ett oljetråg under motorn för
att samla upp oljan.
3. Ta bort oljepåfyllningslocket och dess
O-ring och ta sedan bort avtappnings-
pluggen för motorolja och packning-
arna, och töm ut oljan från vevhuset.
4. Kontrollera om O-ringen är skadad
och byt ut den om det behövs.
TIPS
Hoppa över stegen 5…7 om du inte ska byta
oljefilter.
5. Ta bort locket över oljefiltret genom att
lossa bultarna.6. Byt oljefilter och O-ring.
7. Skruva fast locket över oljefiltret med
bultarna och dra åt dem till angivet
moment.
TIPS
Se till att enhetens O-ring sitter rätt place-
rad.
8. Montera oljans avtappningsplugg och
den nya packningen, dra sedan åt
pluggen till angivet moment.

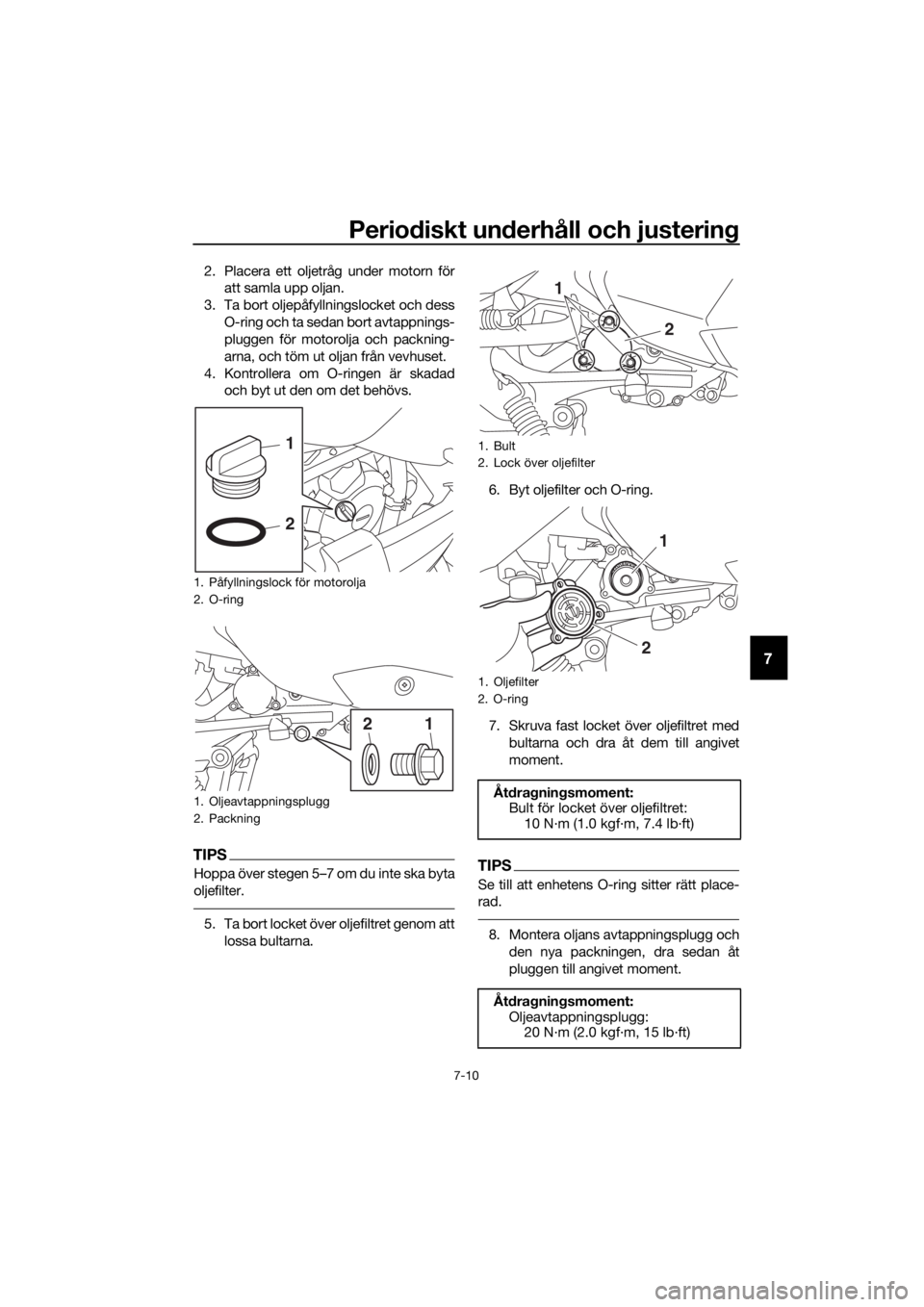

1. Påfyllningslock för motorolja
2. O-ring
1. Oljeavtappningsplugg
2. Packning
1
2
12
1. Bult
2. Lock över oljefilter
1. Oljefilter
2. O-ring
Åtdragningsmoment:
Bult för locket över oljefiltret:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
Åtdragningsmoment:
Oljeavtappningsplugg:
20 N·m (2.0 kgf·m, 15 lb·ft)
2 1
1
2
UBY3M0M0.book Page 10 Tuesday, August 29, 2017 9:56 AM

Periodiskt underhåll och justering
7-11
7
9. Fyll på med angiven mängd rekom-
menderad motorolja.
TIPS
Kom ihåg att torka bort eventuell utspilld
olja från fordonet så snart motorn och av-
gassystemet har svalnat.
VIKTIGT
MCA24060
Se till att inga främmande föremål kom-
mer ner i vevhuset.
10. Sätt på och dra åt oljepåfyllningslock-
et och dess O-ring.
11. Starta motorn och låt den gå på tom-
gång under flera minuter medan du
kontrollerar om det finns något olje-
läckage. Om det läcker någon olja,
stäng omedelbart av motorn och kon-
trollera anledningen till oljeläckaget.
12. Stäng av motorn och kontrollera olje-
nivån. Fyll på vid behov.
13. Återställ indikeringen för oljebyte. (Se
sidan 4-6.)
TIPS
Om du byter motorolja innan indikeringen
tänds (dvs. innan tidsgränsen för det regel-
bundna oljebytet är uppnådd), måste indi-
keringen återställas för att nästa oljebyte
ska indikeras vid rätt tillfälle.
MAU20067
Olja i slutväxel
Kontrollera så att det inte läcker olja från
slutväxeln innan du kör. Om du upptäcker
något läckage bör du låta en Yamaha-åter-
försäljare kontrollera och reparera skotern.
Dessutom måste oljan i slutväxeln bytas vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning.
1. Starta motorn och värm upp oljan i
slutväxeln genom att köra skotern un-
der flera minuter och stäng sedan av
motorn igen.
2. Ställ upp skotern på sitt mittstöd.
3. Placera ett oljetråg under slutväxeln
för att samla upp oljan.
4. Ta bort påfyllningslocket och dess O-
ring från slutväxelhuset.
5. Ta bort avtappningspluggen och dess
packning i slutväxeln för att tappa ur
oljan ur slutväxelhuset. Rekommenderad motorolja:
Se sidan 9-1.
Oljemängd:
Oljebyte:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Med byte av oljefilter:
1.60 L (1.69 US qt, 1.41 Imp.qt)
1. Påfyllningslock för slutväxelolja
2. O-ring
1. Avtappningsplugg i slutväxeln
2. Packning
1
2
12
UBY3M0M0.book Page 11 Tuesday, August 29, 2017 9:56 AM

Periodiskt underhåll och justering
7-12
7
6. Montera avtappningspluggen och den
nya packningen, dra sedan åt pluggen
till angivet moment.
7. Fyll på med angiven mängd rekom-
menderad olja i slutväxeln. VARNING!
Se till att inga främmande föremål
kommer in i slutväxeln. Se till att
ingen olja kommer på däck eller
fälg.
[MWA11312]
8. Montera påfyllningslocket och dess
O-ring på slutväxelhuset och dra åt
locket.
9. Kontrollera så att det inte läcker olja
från slutväxeln. Kontrollera anledning-
en till det om det läcker.
MAU20071
Kylvätska
Kylvätskenivån bör kontrolleras före varje
körning. Dessutom måste kylvätskan bytas
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning.
MAU78580För att kontrollera kylvätskenivån
1. Ställ upp fordonet på sitt mittstöd.
TIPS
Kylvätskenivån måste kontrolleras på
en kall motor eftersom nivån varierar
med motortemperaturen.
Se till att fordonet står helt upprätt när
du kontrollerar oljenivån. Om det lutar
lite kan du få en felaktig avläsning.
2. Kontrollera kylvätskenivån genom in-
spektionsglaset.
TIPS
Kylvätskenivån bör vara mellan min- och
max-markeringarna.
3. Om kylvätskenivån befinner sig vid el-
ler under minimimärket, lyft bort den
vänstra fotmattan genom att dra den
rakt upp. Åtdragningsmoment:
Avtappningsplugg i slutväxeln:
20 N·m (2.0 kgf·m, 15 lb·ft)
Rekommenderad olja i slutväxel:
Se sidan 9-1.
Oljemängd:
0.20 L (0.21 US qt, 0.18 Imp.qt)

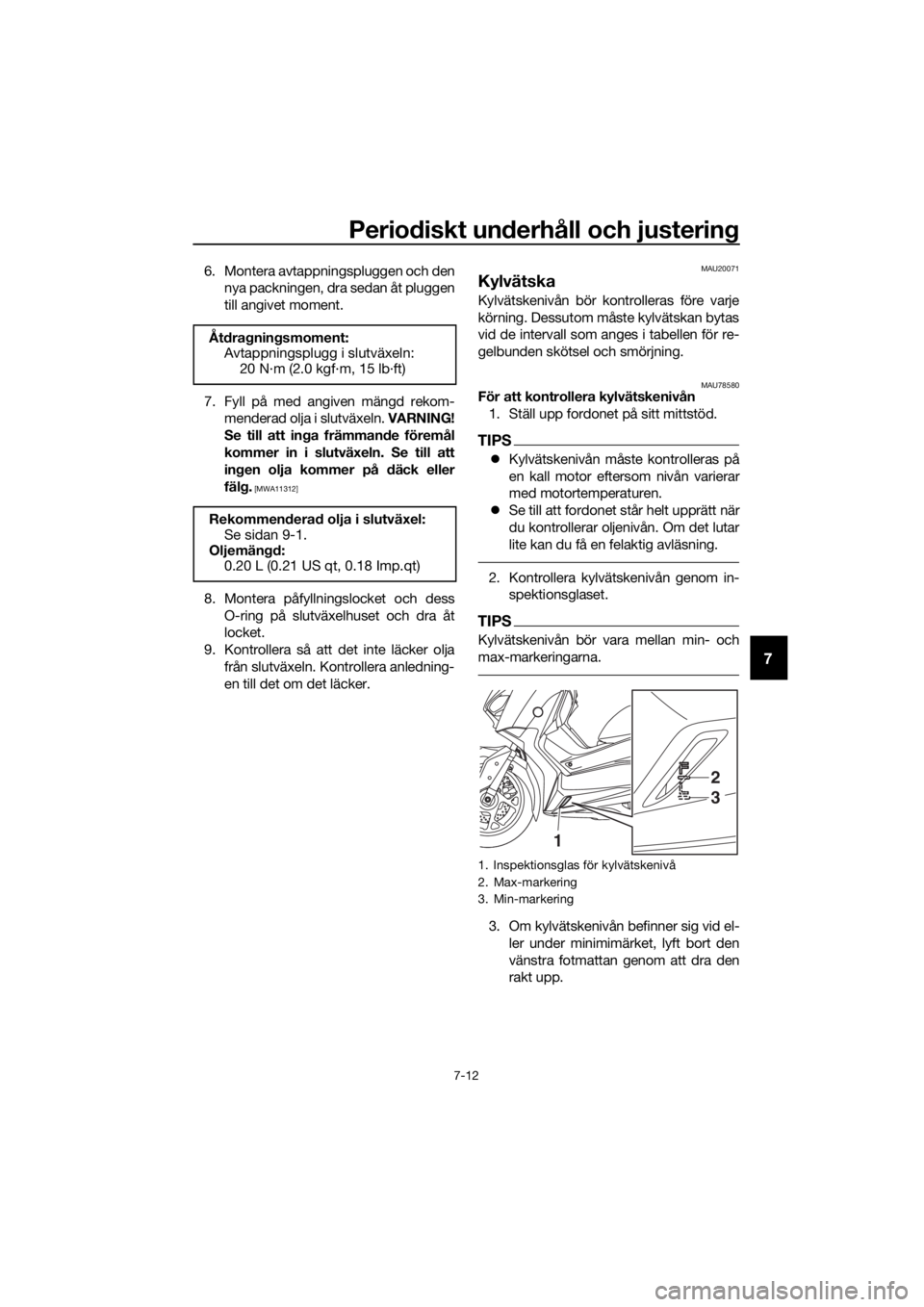

1. Inspektionsglas för kylvätskenivå
2. Max-markering
3. Min-markering
1
2
3
UBY3M0M0.book Page 12 Tuesday, August 29, 2017 9:56 AM

Periodiskt underhåll och justering
7-13
7

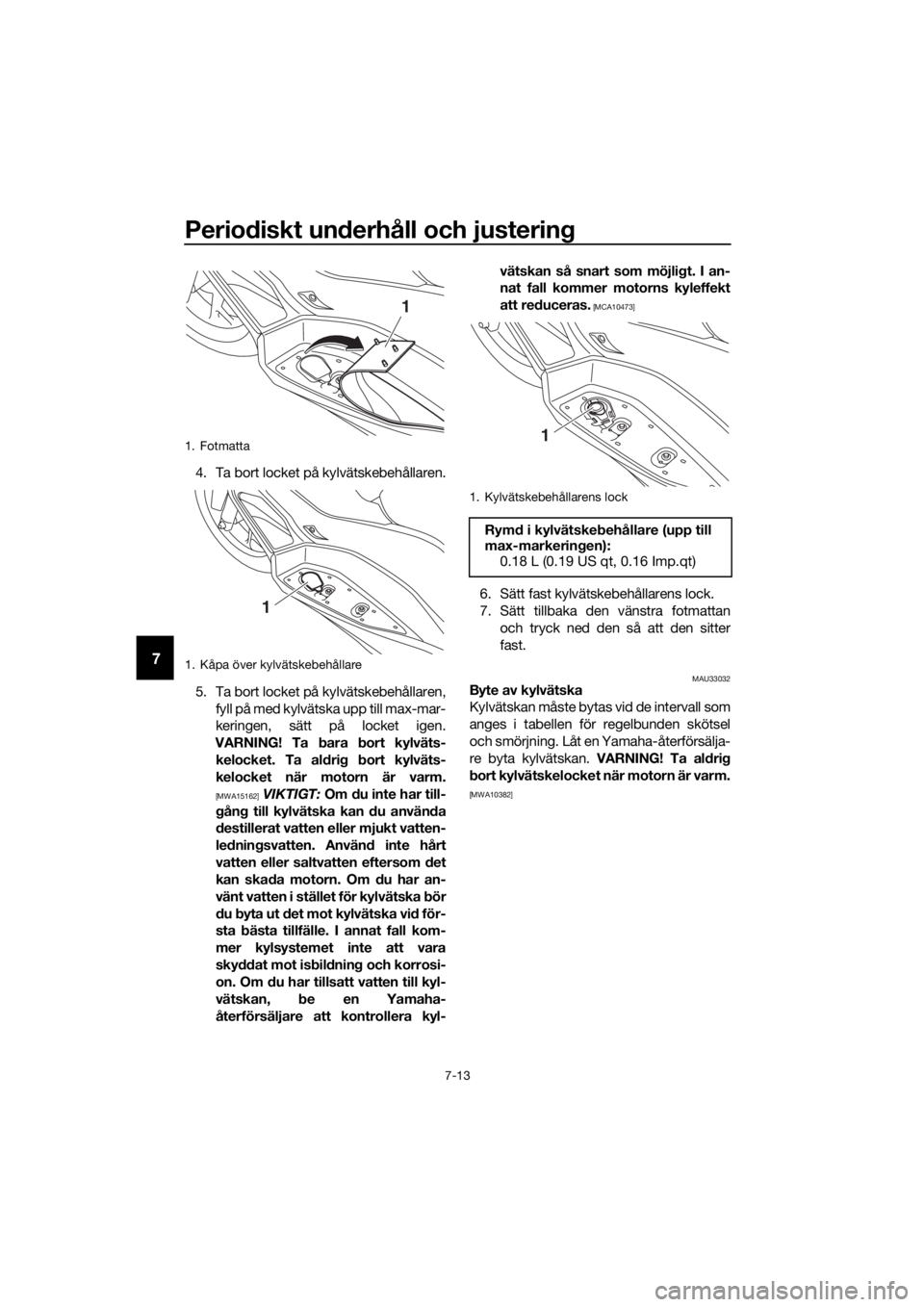

4. Ta bort locket på kylvätskebehållaren.
5. Ta bort locket på kylvätskebehållaren,
fyll på med kylvätska upp till max-mar-
keringen, sätt på locket igen.
VARNING! Ta bara bort kylväts-
kelocket. Ta aldrig bort kylväts-
kelocket när motorn är varm.
[MWA15162] VIKTIGT: Om du inte har till-
gång till kylvätska kan du använda
destillerat vatten eller mjukt vatten-
ledningsvatten. Använd inte hårt
vatten eller saltvatten eftersom det
kan skada motorn. Om du har an-
vänt vatten i stället för kylvätska bör
du byta ut det mot kylvätska vid för-
sta bästa tillfälle. I annat fall kom-
mer kylsystemet inte att vara
skyddat mot isbildning och korrosi-
on. Om du har tillsatt vatten till kyl-
vätskan, be en Yamaha-
återförsäljare att kontrollera kyl-vätskan så snart som möjligt. I an-
nat fall kommer motorns kyleffekt
att reduceras.
[MCA10473]
6. Sätt fast kylvätskebehållarens lock.
7. Sätt tillbaka den vänstra fotmattan
och tryck ned den så att den sitter
fast.
MAU33032Byte av kylvätska
Kylvätskan måste bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja-
re byta kylvätskan. VARNING! Ta aldrig
bort kylvätskelocket när motorn är varm.
[MWA10382]
1. Fotmatta
1. Kåpa över kylvätskebehållare
1
1
1. Kylvätskebehållarens lock
Rymd i kylvätskebehållare (upp till
max-markeringen):
0.18 L (0.19 US qt, 0.16 Imp.qt)
1
UBY3M0M0.book Page 13 Tuesday, August 29, 2017 9:56 AM
