2018 YAMAHA XMAX 125 Notices Demploi (in French)

Entretien périodique et réglage
7-11
7
N.B.
Sauter les étapes 5–9 si l’on ne procède
pas au remplacement de l’élément du filtre
à huile.
5. Retirer le cache d’élément de filtre à
huile après avoir retiré ses vis.
6. Retirer l’élément du filtre à huile et le
joint torique.
7. Contrôler l’état du joint torique et le
remplacer s’il est abîmé.
8. Mettre en place un élément du filtre à
huile neuf et un joint torique.
9. Remettre le cache d’élément de filtre à
huile en place, installer ses vis, puis
les serrer au couple de serrage spéci-
fié.
N.B.

dans son siège.
10. Remettre la rondelle et la vis de vi-

serrer la vis de vidange au couple spé-
cifié.
N.B.

11. Remettre à niveau en ajoutant la

commandée, puis remonter et serrer

N.B.


pement ont refroidi.
ATTENTION
FCA11671
Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade
supérieur à celui spécifié. S’assurer
également de ne pas utiliser une
1. Couvercle de l’élément du filtre à huile
1. Élément du filtre à huile
2. Joint torique
3. Couvercle de l’élément du filtre à huile
ZAUM11201
1
2
3
ZAUM0712
Couple de serrage :
Vis du couvercle de filtre à huile :
10 N·m (1.0 kgf·m, 7.4 lb·ft)
Couple de serrage :
Vis de vidange de l’huile moteur :
20 N·m (2.0 kgf·m, 15 lb·ft)
Huile moteur recommandée :
Voir page 9-1.
Quantité d’huile :
Sans remplacement de l’élément du
filtre à huile:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Avec dépose du filtre à huile:
1.50 L (1.59 US qt, 1.32 Imp.qt)
UBL2F0F0.book Page 11 Monday, June 12, 2017 4:25 PM

Entretien périodique et réglage
7-12
7
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter mo-
teur.
12. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
13. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si né-
cessaire.
14. Réinitialiser l’indicateur de change-
ment d’huile. (Voir page 4-7.)
FAU20067
Huile de transmission finale
Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du carter
de transmission finale. Si une fuite est dé-
tectée, faire contrôler et réparer le scooter
par un concessionnaire Yamaha. Il faut en
outre changer l’huile de transmission finale
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
1. Mettre le moteur en marche et amener
l’huile de transmission finale à tempé-
rature en conduisant le scooter pen-
dant quelques minutes, puis couper le
moteur.
2. Dresser le scooter sur sa béquille cen-
trale.
3. Placer un bac à vidange sous le carter
de transmission finale afin d’y recueillir
l’huile usagée.
4. Déposer le bouchon de remplissage
de l’huile de transmission finale et son
joint torique du carter de transmission
finale.
5. Retirer la vis de vidange de l’huile de
transmission finale et son joint afin de
vidanger l’huile du carter de transmis-
sion finale.
1. Bouchon de remplissage de l’huile de trans-
mission finale
2. Joint torique
ZAUM1123
UBL2F0F0.book Page 12 Monday, June 12, 2017 4:25 PM

Entretien périodique et réglage
7-13
7
6. Remonter la vis de vidange de l’huile
de transmission finale et son joint
neuf, puis serrer la vis au couple spé-
cifié.
7. Remettre à niveau en ajoutant la
quantité spécifiée de l’huile de trans-
mission finale recommandée.
AVERTISSEMENT ! S’assurer
qu’aucune crasse ou objet ne pé-
nètre dans le carter de transmission
finale. Veiller à ne pas mettre d’huile
sur le pneu ou la roue.
[FWA11312]
8. Monter le bouchon de remplissage de
l’huile de transmission finale et son
joint torique, puis serrer le bouchon.
9. S’assurer que le carter de transmis-
sion finale ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
FAU20071
Liquide de refroidissement
Il faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il con-
vient également de changer le liquide de re-
froidissement aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU78580Contrôle du niveau
1. Dresser le véhicule sur sa béquille
centrale.
N.B.
Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
2. Contrôler le niveau du liquide de re-
froidissement par le hublot de con-
trôle.
N.B.
Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
1.
nale
Couple de serrage :
Vis de vidange de l’huile de trans-
mission finale :
20 N·m (2.0 kgf·m, 15 lb·ft)
Huile de transmission finale
recommandée :
Vo ir pa g e 9-1 .
Quantité d’huile :
0.21 L (0.22 US qt, 0.18 Imp.qt)
ZAUM07031
UBL2F0F0.book Page 13 Monday, June 12, 2017 4:25 PM

Entretien périodique et réglage
7-14
7
3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, enlever le tapis du
repose-pied gauche en le tirant vers le
haut comme illustré.
4. Déposer le couvercle du vase d’ex-
pansion.5. Retirer le bouchon du vase d’expan-
sion, ajouter du liquide jusqu’au re-
père de niveau maximum, puis remet-
tre le bouchon en place.
AVERTISSEMENT ! Retirer unique-
ment le bouchon du vase d’expan-
sion. Ne jamais essayer de retirer le
bouchon du radiateur tant que le
moteur est chaud.
[FWA15162]
ATTENTION : Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10473]
1. Hublot de contrôle du niveau de liquide de
refroidissement
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Tapis de repose-pied
1. Cache du vase d’expansion
1
2
3
1
1
1.
Capacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.18 L (0.19 US qt, 0.16 Imp.qt)
1
UBL2F0F0.book Page 14 Monday, June 12, 2017 4:25 PM

Entretien périodique et réglage
7-15
7
6. Reposer le cache du vase d’expan-
sion.
7. Remettre le tapis gauche en place et
appuyer sur celui-ci afin de le fixer
correctement.
FAU33032Changement du liquide de refroidisse-
ment
Il convient de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques. Confier le changement du liquide
de refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du radia-
teur tant que le moteur est chaud.
[FWA10382]FAUM3370
Filtre à air et éléments et tubes
de vidange de filtre à air du carter
de la courroie trapézoïdale
Il convient de remplacer l’élément du filtre à
air et de nettoyer l’élément du boîtier de la
courroie trapézoïdale aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Effectuer l’entre-
tien des éléments de filtre plus fréquem-
ment lorsque le véhicule est utilisé dans
des régions très poussiéreuses ou hu-
mides.
Remplacement de l’élément du filtre à
air
1. Dresser le scooter sur sa béquille cen-
trale.
2. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
3. Extraire l’élément du filtre à air.
4. Loger un élément neuf dans le boîtier
de filtre à air.
5. Remettre le couvercle du boîtier de
filtre à air en place et le fixer à l’aide de
ses vis.
1. Couvercle du boîtier de filtre à air
2. Vis
3. Élément du filtre à air
ZAUM1124
1
22
3
UBL2F0F0.book Page 15 Monday, June 12, 2017 4:25 PM

Entretien périodique et réglage
7-16
7

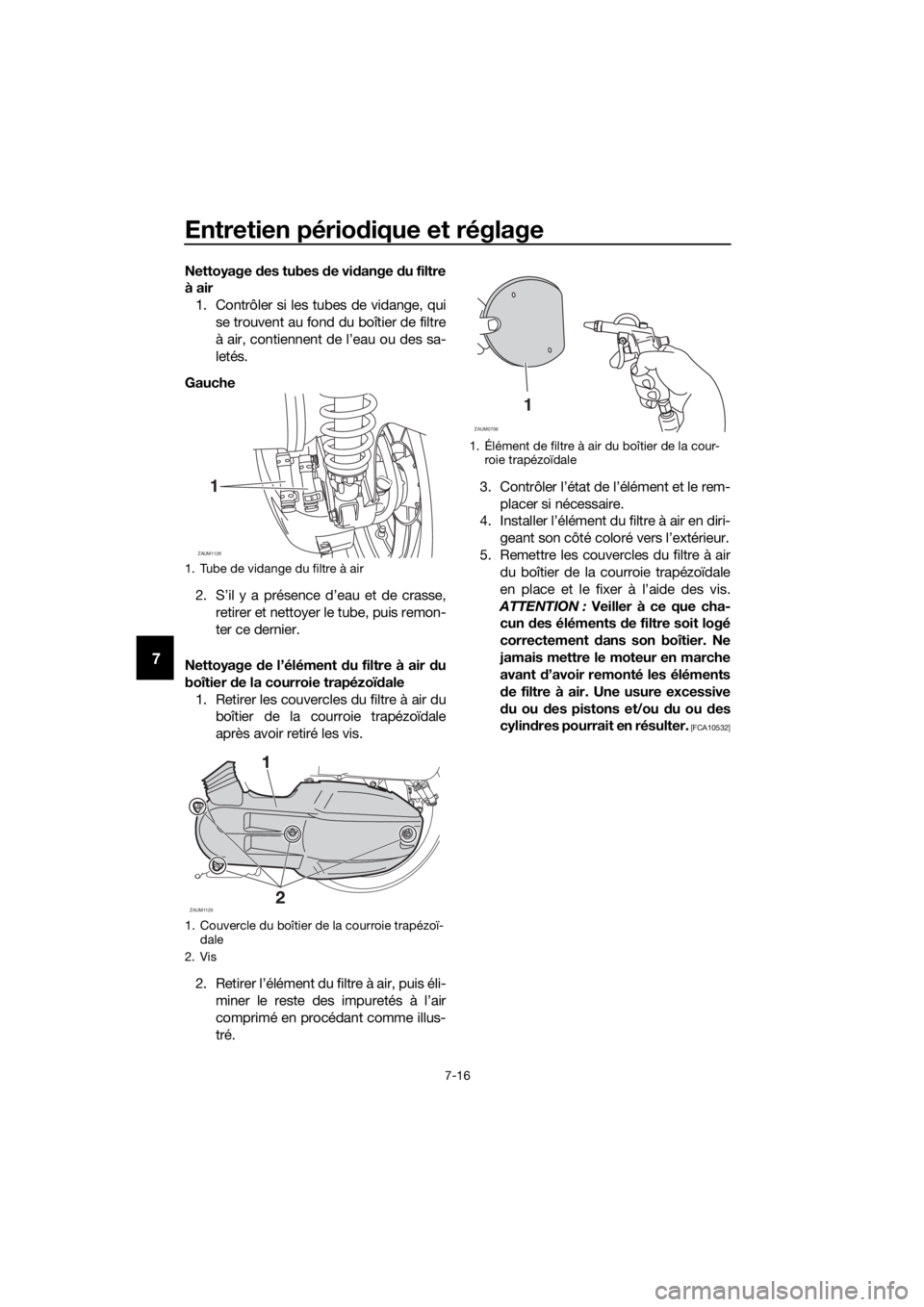

Nettoyage des tubes de vidange du filtre
à air
1. Contrôler si les tubes de vidange, qui
se trouvent au fond du boîtier de filtre
à air, contiennent de l’eau ou des sa-
letés.
Gauche
2. S’il y a présence d’eau et de crasse,
retirer et nettoyer le tube, puis remon-
ter ce dernier.
Nettoyage de l’élément du filtre à air du
boîtier de la courroie trapézoïdale
1. Retirer les couvercles du filtre à air du
boîtier de la courroie trapézoïdale
après avoir retiré les vis.
2. Retirer l’élément du filtre à air, puis éli-
miner le reste des impuretés à l’air
comprimé en procédant comme illus-
tré.3. Contrôler l’état de l’élément et le rem-
placer si nécessaire.
4. Installer l’élément du filtre à air en diri-
geant son côté coloré vers l’extérieur.
5. Remettre les couvercles du filtre à air
du boîtier de la courroie trapézoïdale
en place et le fixer à l’aide des vis.
ATTENTION : Veiller à ce que cha-
cun des éléments de filtre soit logé
correctement dans son boîtier. Ne
jamais mettre le moteur en marche
avant d’avoir remonté les éléments
de filtre à air. Une usure excessive
du ou des pistons et/ou du ou des
cylindres pourrait en résulter.
[FCA10532]
1. Tube de vidange du filtre à air
1. Couvercle du boîtier de la courroie trapézoï-
dale
2. Vis
ZAUM1126
1
ZAUM1125
1. Élément de filtre à air du boîtier de la cour-
roie trapézoïdale
1
ZAUM0706
UBL2F0F0.book Page 16 Monday, June 12, 2017 4:25 PM

Entretien périodique et réglage
7-17
7
FAU21386
Contrôle de la garde de la poi-
gnée des gaz
Mesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
FAU21402
Jeu des soupapes
À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.

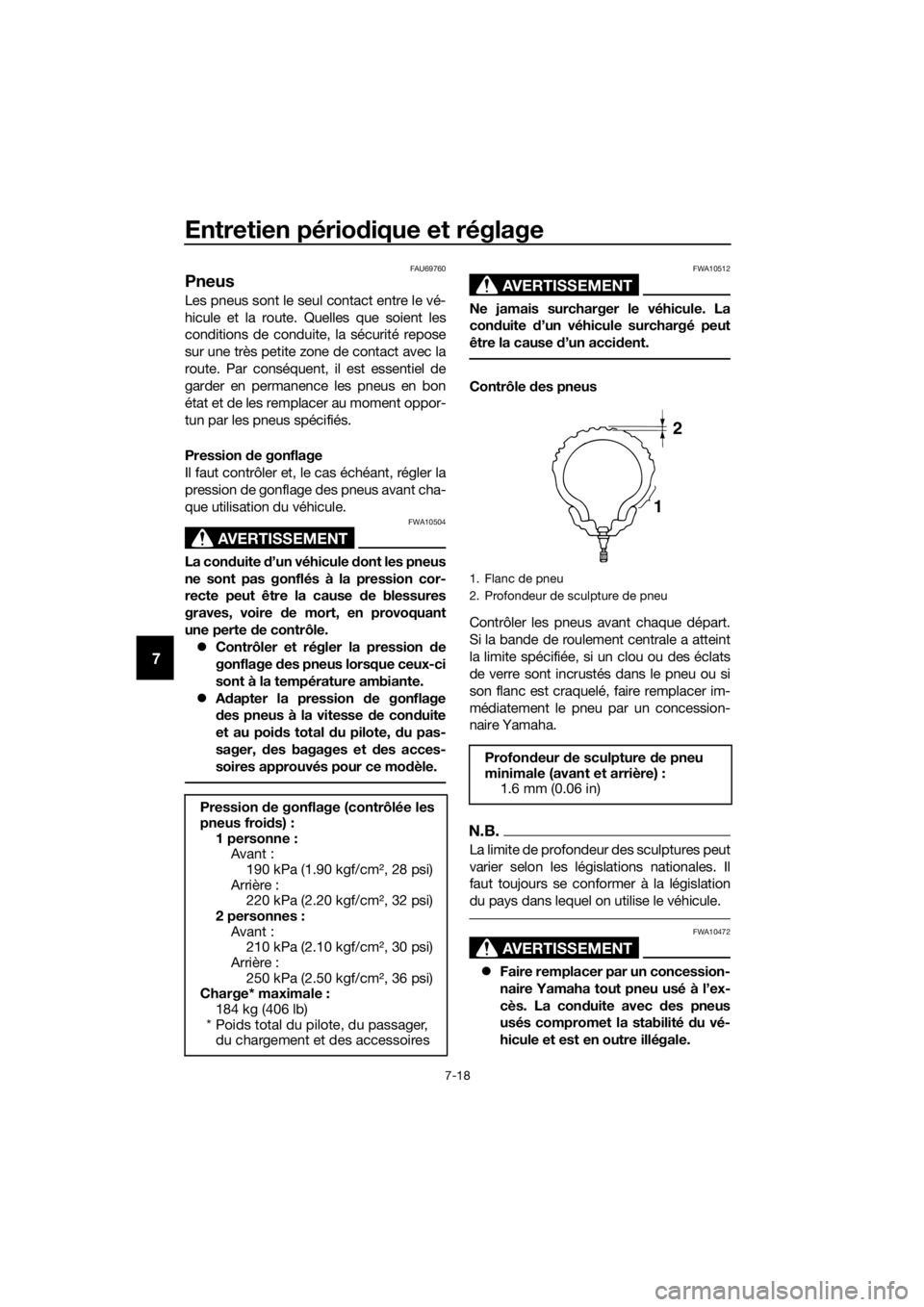

1. Garde de la poignée des gaz
Garde de la poignée des gaz :
3.0–5.0 mm (0.12–0.20 in)
UBL2F0F0.book Page 17 Monday, June 12, 2017 4:25 PM

Entretien périodique et réglage
7-18
7
FAU69760
Pneus
Les pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10504
La conduite d’un véhicule dont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du pas-
sager, des bagages et des acces-
soires approuvés pour ce modèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
N.B.
La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale. Pression de gonflage (contrôlée les
pneus froids) :
1 personne :
Avant :
190 kPa (1.90 kgf/cm2, 28 psi)
Arrière :
220 kPa (2.20 kgf/cm2, 32 psi)
2 personnes :
Avant :
210 kPa (2.10 kgf/cm2, 30 psi)
Arrière :
250 kPa (2.50 kgf/cm2, 36 psi)
Charge* maximale :
184 kg (406 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
12
UBL2F0F0.book Page 18 Monday, June 12, 2017 4:25 PM
