2018 YAMAHA VXR Manual de utilização (in Portuguese)

Operação do veículo aquático
33
PJU40014
Funções de operação do
veículo aquático
PJU43154Sistema do seletor do sentido de
marcha
AVISO
PWJ01773
Verificar se existem obstáculos ou pes-
soas atrás antes de selecionar a marcha
à ré.
Não tocar no deflector de marcha à ré
durante a operação do comando RiDE,
de modo a evitar o entalamento.
Se os comandos RiDE e do acelerador
estiverem a ser operados simultanea-
mente, não libertar apenas o comando
RiDE. Caso contrário, o veículo aquático
poderá acelerar mais rapidamente do
que o esperado, o que pode provocar
um acidente.
O comando RiDE e o comando do acelerador
só podem ser usados para mudar o movi-
mento de marcha avante ou de marcha à ré
do veículo aquático quando o motor está em
funcionamento. Quando se aperta o coman-
do RiDE, o deflector de marcha à ré desce e
desvia o jato de água descarregado através
da tubeira do jato para que o veículo aquático
se desloque em marcha à ré ou fique em
ponto-morto. Quando se aperta o comando
do acelerador, o deflector de marcha à ré
sobe e o veículo aquático desloca-se em
marcha avante.
OBSERVAÇÃO:
Este modelo está equipado com uma fun-
ção que limita a velocidade do motor em
marcha à ré.
Quando o motor é ligado, o deflector de
marcha à ré desloca-se automaticamente
para a posição de ponto-morto.
Para selecionar a marcha à ré:
(1) Libertar o comando do acelerador.
(2) Apertar o comando RiDE. O deflector de
marcha à ré desce, a velocidade do mo-
tor aumenta, o veículo aquático começa
a deslocar-se em marcha à ré e é mos-
UF2W74P0.book Page 33 Wednesday, June 21, 2017 2:35 PM

Operação do veículo aquático
34
trado o indicador do seletor do sentido
de marcha “R” (marcha à ré).
Para selecionar o ponto-morto a partir da
marcha à ré:
Libertar o comando RiDE. O deflector de
marcha à ré retorna automaticamente à posi-
ção de ponto-morto e é mostrado o indica-dor do seletor do sentido de marcha “N”
(ponto-morto).
OBSERVAÇÃO:
Embora a posição de ponto-morto ajude a
impedir a deslocação do veículo aquático
mesmo com o motor em funcionamento,
pode ocorrer algum movimento.
1Comando RiDE
1Deflector de marcha à ré
2Posição de marcha à ré
1“R” (Posição de marcha à ré)
1
1
2
1
1Comando RiDE
1Deflector de marcha à ré
2Posição de ponto-morto
1“N” (Posição de ponto-morto)
1
1
2
1
UF2W74P0.book Page 34 Wednesday, June 21, 2017 2:35 PM

Operação do veículo aquático
35
Para selecionar a marcha avante:
(1) Libertar o comando RiDE.
(2) Apertar o comando do acelerador. O de-
flector de marcha à ré sobe completa-
mente, a velocidade do motor aumenta,
o veículo aquático começa a deslocar-se
em marcha avante e é mostrado o indi-cador do seletor do sentido de marcha
“F” (marcha avante).
OBSERVAÇÃO:
Se o comando RiDE for apertado enquanto o
comando do acelerador está apertado, o ve-
ículo aquático irá abrandar e, depois de pa-
rar, irá deslocar-se em marcha à ré.
1Comando do acelerador
1Deflector de marcha à ré
2Posição de marcha avante
1“F” (Posição de marcha avante)
1
1
2
1
UF2W74P0.book Page 35 Wednesday, June 21, 2017 2:35 PM

Operação do veículo aquático
36
Para selecionar o ponto-morto a partir da
marcha avante:
(1) Libertar o comando do acelerador.
(2) Apertar ligeiramente e libertar o coman-
do RiDE. Será mostrado o indicador do
seletor do sentido de marcha “N” (pon-
to-morto).
OBSERVAÇÃO:
Se o comando RiDE for apertado continua-
mente, o deflector de marcha à ré muda para
a posição de marcha à ré.

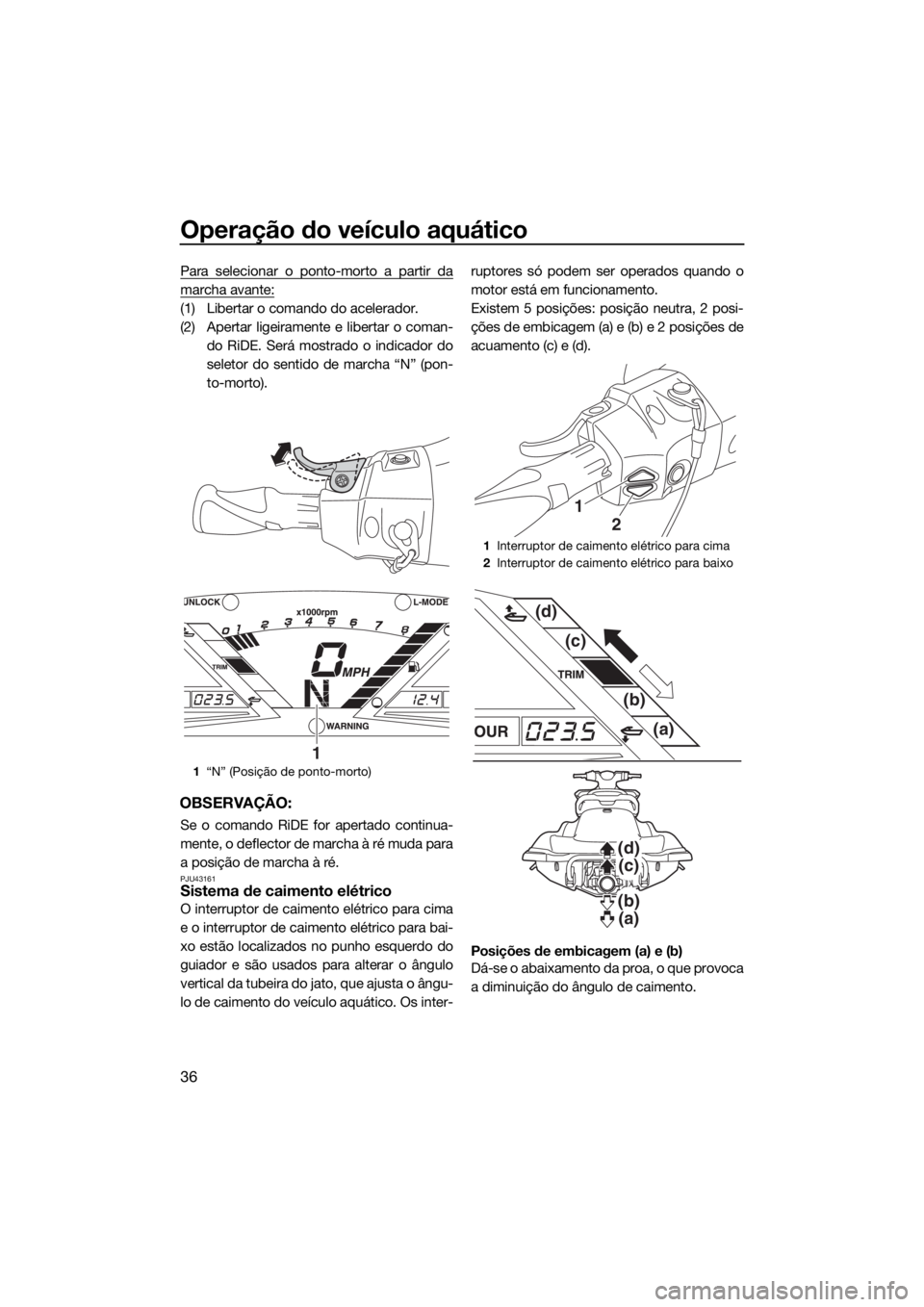

PJU43161Sistema de caimento elétrico
O interruptor de caimento elétrico para cima
e o interruptor de caimento elétrico para bai-
xo estão localizados no punho esquerdo do
guiador e são usados para alterar o ângulo
vertical da tubeira do jato, que ajusta o ângu-
lo de caimento do veículo aquático. Os inter-ruptores só podem ser operados quando o
motor está em funcionamento.
Existem 5 posições: posição neutra, 2 posi-
ções de embicagem (a) e (b) e 2 posições de
acuamento (c) e (d).
Posições de embicagem (a) e (b)
Dá-se o abaixamento da proa, o que provoca
a diminuição do ângulo de caimento.
1“N” (Posição de ponto-morto)
1
1Interruptor de caimento elétrico para cima
2Interruptor de caimento elétrico para baixo
1
2
(d)
(c)
(b)
(a)
(d)
(c)
(b)
(a)
UF2W74P0.book Page 36 Wednesday, June 21, 2017 2:35 PM

Operação do veículo aquático
37
O movimento vertical da proa diminui e o ve-
ículo aquático fica em flutuação estacionária
mais rapidamente quando se acelerar.
Posições de acuamento (c) e (d)
Dá-se a elevação da proa, o que provoca o
aumento do ângulo de caimento.
Há menos resistência da água, pelo que a
aceleração em linha reta é melhorada.
OBSERVAÇÃO:
As características de desempenho do veículo
em termos de ângulo de caimento mudam
consoante as condições de funcionamento.
Para alterar o ângulo de caimento:
(1) Se o deflector de marcha à ré estiver na
posição de ponto-morto, comprimir li-
geiramente o comando do acelerador
para que o veículo aquático se desloque
para a frente.
(2) Premir o interruptor de caimento elétrico
para cima ou o interruptor de caimentoelétrico para baixo para selecionar o ân-
gulo de caimento pretendido.
OBSERVAÇÃO:
Quando o deflector de marcha à ré se des-
loca para a posição de ponto-morto ou de
marcha à ré, a tubeira do jato retorna auto-
maticamente à posição de ponto-morto.
Quando o deflector de marcha à ré se des-
loca para a posição de marcha avante, a
tubeira do jato muda automaticamente
para o ângulo de caimento selecionado.
Quando o motor é desligado, a tubeira do
jato retorna à posição de ponto-morto.
(d)
(c)
(b)N
(a)
1Interruptor de caimento elétrico para cima
2Interruptor de caimento elétrico para baixo
1
2
UF2W74P0.book Page 37 Wednesday, June 21, 2017 2:35 PM

Operação do veículo aquático
38
PJU40001
Modos de funcionamento do
veículo
PJU36787Modo de baixas rotações
O modo de baixas rotações é uma função
que limita a velocidade máxima do motor a
aproximadamente 70% da velocidade máxi-
ma no modo normal.
O modo de baixas rotações só pode ser ati-
vado e desativado utilizando o transmissor
do controlo remoto que é incluído com este
veículo aquático. (Ver as informações relati-
vas ao transmissor do controlo remoto na
página 27.)
OBSERVAÇÃO:
O modo de baixas rotações só pode ser ati-
vado quando o motor é desligado no modo
de desbloqueio do Sistema de Segurança
Yamaha.
Ativação e desativação do modo de bai-
xas rotações
A ativação do modo de baixas rotações será
confirmada pelo número de bips quando o
transmissor do controlo remoto for acionado
e pela luz indicadora “L-MODE” do centro de
informações multifunções. (Ver as informa-
ções sobre o centro de informações multifun-
ções na página 40.)
OBSERVAÇÃO:
Se o transmissor do controlo remoto for acio-
nado enquanto o centro de informações mul-
tifunções estiver em estado de espera, o
centro efetua a operação inicial e, em segui-
da, a definição fica selecionada.
Para ativar o modo de baixas rotações:
Premir o botão “L-Mode” (desbloquear) no
transmissor do controlo remoto durante mais
de 4 segundos. Quando o avisador acústico
soar três vezes e a luz indicadora “UNLOCK”
piscar três vezes, ficando depois acesa, a luz
indicadora “L-MODE” acende-se e o modo
de baixas rotações fica ativado.
OBSERVAÇÃO:
Se o modo de baixas rotações for ativado
imediatamente após a desativação do visor
de informações, a luz indicadora “L-MODE”
1Transmissor do controlo remoto
Número de
bipsOperação do
modo de baixas
rotaçõesLuz indi-
cadora “L-
MODE”
Ativado Acende
Desativado Apaga
UF2W74P0.book Page 38 Wednesday, June 21, 2017 2:35 PM

Operação do veículo aquático
39
não acenderá. A luz indicadora “L-MODE”
acenderá quando o motor for ligado.
Para desativar o modo de baixas rotações:
Premir o botão “L-Mode” (desbloquear) no
transmissor do controlo remoto durante mais
de 4 segundos. Quando o avisador acústico
soar duas vezes e a luz indicadora “UNLO-
CK” piscar duas vezes, ficando depois ace-
sa, a luz indicadora “L-MODE” apaga-se e o
modo de baixas rotações fica desativado.
Quando o modo de baixas rotações é desa-
tivado, o veículo aquático retorna ao modo
de funcionamento normal.
1Botão de seleção de modo “L-Mode” (Mo-
do L) (desbloqueio)
1Luz indicadora “UNLOCK”
2Luz indicadora “L-MODE”
L-Mode1
12
UF2W74P0.book Page 39 Wednesday, June 21, 2017 2:35 PM

Funcionamento dos instrumentos
40
PJU43760
Centro de informações
multifunções
O centro de informações multifunções apre-
senta várias informações sobre o veículo
aquático.
Ativação do centro de informações multi-
funções
Quando o centro de informações multifun-
ções é ativado, acendem-se todos os seg-
mentos do visor. Após 2 segundos, as luzes
avisadoras no visor de informações apagam-
se e o centro começa a funcionar normal-
mente.
Se apenas for ativado o centro de informa-
ções multifunções, a luz indicadora “WAR-
NING” pisca uma vez.
OBSERVAÇÃO:
A luz indicadora “UNLOCK” também se
acende como parte da operação inicial.
A luz indicadora “UNLOCK” apaga-se quan-
do o motor é ligado.
Estado de espera do centro de informa-
ções multifunções
Se não for efetuada nenhuma operação no
centro de informações multifunções no espa-
ço de 25 segundos após o motor ser desliga-do, o centro desliga-se e entra em estado de
espera. Quando o motor volta a ser ligado, os
visores são repostos no estado em que se
encontravam antes de o centro se ter desli-
gado e, depois, o centro começa a funcionar
normalmente.
PJU35027Visor de informações
O visor de informações apresenta as condi-
ções de operação do veículo aquático.
1Luz indicadora “UNLOCK”
2Visor de informações
3Luz indicadora “L-MODE”
4Luz indicadora “WARNING”
123
4
1Indicador de caimento
2Conta-rotações
3Ve lo cí m e t ro
4Luz avisadora da pressão do óleo
5Luz avisadora de sobreaquecimento do
motor
6Luz avisadora de verificação do motor
7Indicador do seletor do sentido de marcha
8Luz avisadora de nível de combustível bai-
xo
9Indicador do nível de combustível
213
456879
