2018 YAMAHA TRACER 900 Instructieboekje (in Dutch)

Gebruik en belan grijke rij-informatie5-1
5
DAU15952
Lees de gebruikersha ndleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van d e controle, met mo gelijk een
on geval of letsel tot g evolg.
DAUM3631
OPMERKINGDit model is uitgerust met:
 een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
gaat ook het waarschuwingslampje
motorstoring branden, maar dit is
geen storing. Draai de sleutel naar
“OFF” en dan naar “ON” om het waar-
schuwingslampje uit te zetten. Als u
dat niet doet zal de motor niet starten,
ondanks dat de motor wordt aange-
zwengeld als u op de startknop drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
DAU83921
Starten van d e motorZet onder normale omstandigheden de
versnellingsbak in de vrijstand alvorens de
motor te starten. Om de motor te starten
met een versnelling in geschakeld, moet de
zijstandaard zijn opgeklapt en moet de
koppelingshendel zijn ingeknepen.
Om de motor te starten1. Draai het contactslot naar “ON” en zet de noodstopschakelaar op “ ”.
2. Controleer of de volgende lampjes een circuitcontrole doorlopen. Waarschuwingslampje olieni-
veau
 Waarschuwingslampje motor-
storing
 ABS-waarschuwingslampje
 Controlelampje tractieregeling
 Controlelampje startblokkeringOPMERKING Het ABS-waarschuwingslampje moet
uitgaan wanneer een rijsnelheid van
10 km/h (6 mi/h) of hoger wordt be-
reikt.
 Het vrijstandcontrolelampje dient te
branden wanneer de versnellingsbak
in de vrijstand staat.
UB5CD0D0.book Page 1 Wednesd ay, December 20, 2017 3:30 PM

Gebruik en belan grijke rij-informatie
5-2
5
LET OP
DCA24110
Als een waarschuwin gs- of controle-
lampje niet werkt zoals hier boven be-
schreven, vraa g d an uw Yamaha dealer
om de machine te controleren.3. Zet de versnellingsbak in de vrijstand.
4. Druk op de startknop “ ” om via de
startmotor de motor te starten.
Laat de startknop los als de motor
start, of na 5 seconden. Wacht 10 se-
conden voordat u opnieuw op de
knop drukt om de accuspanning weer
te laten opbouwen.LET OP
DCA11043
Trek nooit snel op terwijl de motor no g
kou d is, dit verkort de levens duur van d e
motor!
DAU16674

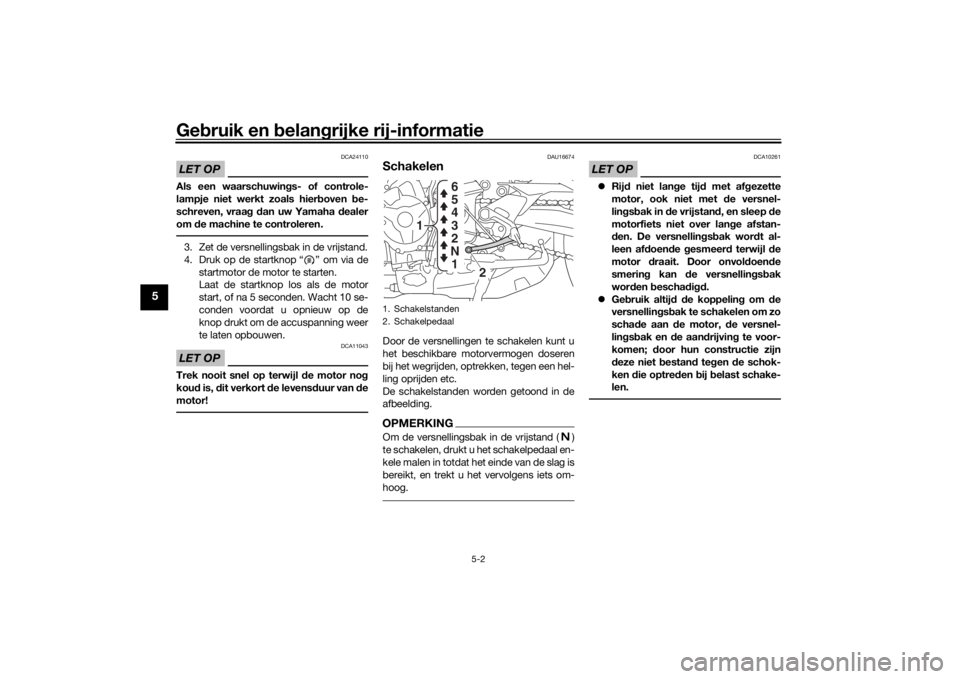

SchakelenDoor de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKINGOm de versnellingsbak in de vrijstand ( )
te schakelen, drukt u het schakelpedaal en-
kele malen in totdat het einde van de slag is
bereikt, en trekt u het vervolgens iets om-
hoog.
LET OP
DCA10261
 Rijd niet lan ge tij d met af gezette
motor, ook niet met de versnel-
lin gsb ak in de vrijstan d, en sleep d e
motorfiets niet over lan ge afstan-
d en. De versnellin gsb ak wor dt al-
leen af doen de gesmeer d terwijl de
motor draait. Door onvol doen de
smerin g kan de versnellin gsb ak
wor den bescha digd.
 Gebruik altij d d e koppelin g om de
versnellin gsb ak te schakelen om zo
scha de aan d e motor, de versnel-
lin gsb ak en de aan dri
jvin g te voor-
komen; door hun constructie zijn
d eze niet b estand te gen de schok-
ken die optre den bij belast schake-
len.
1. Schakelstanden
2. Schakelpedaal
2
1
1
N 2 3
4
5
6
UB5CD0D0.book Page 2 Wednesd
ay, December 20, 2017 3:30 PM

Gebruik en belan grijke rij-informatie5-3
5
DAU16811
Tips voor een zuini g b ran dstof-
ver bruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
 Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
 Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
 Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16842
Inrijperiod eDe belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit de eerste 1600 km (1000 mi) niet te
zwaar worden belast. De verschillende on-
derdelen van de motor slijten op elkaar in
totdat de juiste bedrijfsspelingen zijn be-
reikt. Rijd tijdens deze periode nooit lang-
durig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAU69230
0–1000 km (0–600 mi)
Laat de motor niet langer dan 5600 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moet de motorolie wor den ver-
verst en moet de oliefilterpatroon of het
oliefilterelement word en vervangen.[DCA10303]1000–1600 km (600–1000 mi)
Laat de motor niet langer dan 6800 tpm
achtereen draaien. 1600 km (1000 mi) en ver
der
De machine kan nu normaal worden ge-
bruikt.
LET OP
DCA23060
 Voer het toerental niet zover op dat
d e toerenteller in de ho getoerenzo-
ne wijst.
 Als er tij dens de inrijperio de van d e
motor een motorstorin g optree dt,
laat de machine d an onmiddellijk
nazien door een Yamaha dealer.
UB5CD0D0.book Page 3 Wednesd ay, December 20, 2017 3:30 PM

Gebruik en belan grijke rij-informatie
5-4
5
DAU17214
ParkerenZet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312
 De motor en het uitlaatsysteem
kunnen zeer heet wor den, parkeer
d us op een plek waar voet gan gers
of kin deren niet g emakkelijk met
d eze on der delen in aanrakin g kun-
nen komen en bran dwon den kun-
nen oplopen.
 Parkeer nooit op een hellin g of een
zachte on der gron d, hier door kan
d e machine kantelen met mo gelijk
b ran dstoflekka ge en bran d tot ge-
vol g.
 Parkeer niet na bij gras of an dere
b ran dbare materialen d ie vlam zou-
d en kunnen vatten.
UB5CD0D0.book Page 4 Wednesd ay, December 20, 2017 3:30 PM

Periodiek on derhoud en afstelling
6-1
6
DAU17246
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is
verplicht de optimale veiligheid te waarbor-
gen. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van on der-
hou d aan de machine ver groot het risico
op letsel of overlij den tij dens het uitvoe-
ren van on derhou d of het rij den met d e
machine. Als u niet b ekend b ent met
voertui gon derhou d, laat het on derhou d
d an uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van on derhou d d e
motor af tenzij an ders aan geg even.
 Een draaien de motor heeft bewe-
g en de delen die lichaams delen of
kle din g kunnen grijpen en elektri-
sche on der delen die schokken of
b ran d kunnen veroorzaken.
 Het laten d raaien van de motor tij-
d ens het uitvoeren van ond erhoud
kan lei den tot oo gletsel, bran dwon-
d en, bran d of koolmonoxi dever gif-
ti g in g, mo gelijk met de dood tot
g evol g. Zie pa gina 1-2 voor meer in-
formatie over koolmonoxi de.
WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voering en kunnen tij dens het g eb ruik
zeer heet wor den. Laat on der delen van
het remsysteem afkoelen alvorens d eze
aan te raken.
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
UB5CD0D0.book Page 1 Wednesd ay, December 20, 2017 3:30 PM

Periodiek on derhou d en afstelling
6-2
6
DAU59911

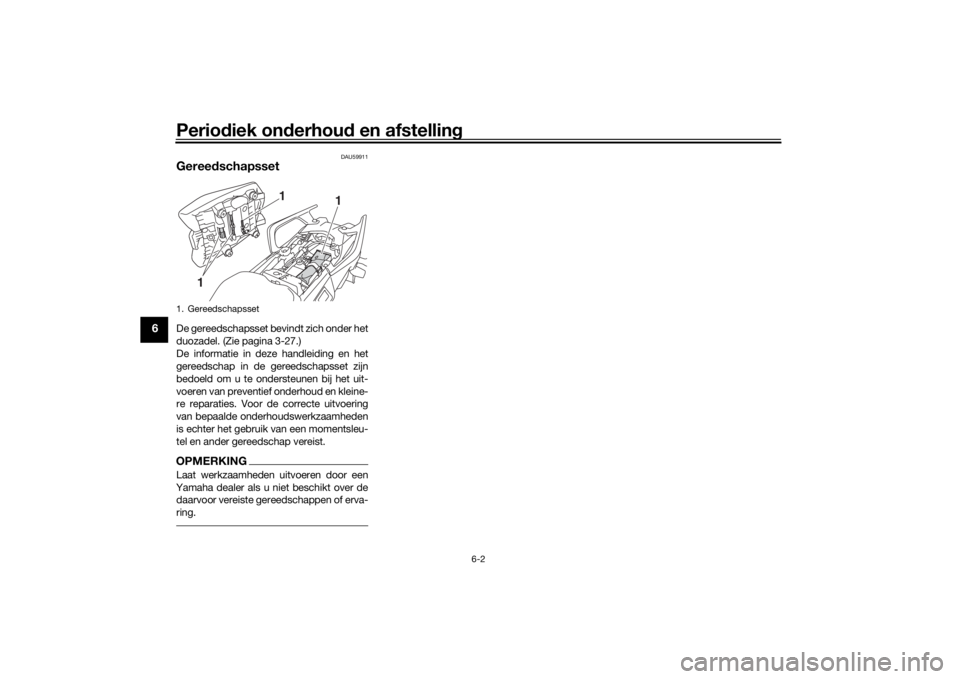

Geree dschapssetDe gereedschapsset bevindt zich onder het
duozadel. (Zie pagina 3-27.)
De informatie in deze handleiding en het
gereedschap in de gereedschapsset zijn
bedoeld om u te ondersteunen bij het uit-
voeren van preventief onderhoud en kleine-
re reparaties. Voor de correcte uitvoering
van bepaalde onderhoudswerkzaamheden
is echter het gebruik van een momentsleu-
tel en ander gereedschap vereist.OPMERKINGLaat werkzaamheden uitvoeren door een
Yamaha dealer als u niet beschikt over de daarvoor vereiste gereedschappen of erva-
ring.1. Gereedschapsset
1
1
1
UB5CD0D0.book Page 2 Wednesd ay, December 20, 2017 3:30 PM

Periodiek on derhoud en afstelling
6-3
6
DAU71032
Periodieke on derhou dsschema’s Items die met een sterretje zijn gemarkeerd, moeten worden uitgevoerd door uw Yamaha-dealer omdat hiervoor speciale gereed-
schappen, informatie en technische vaardigheden nodig zijn.
 Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
 De jaarlijkse controles moeten elk jaar wor den uit gevoer d, b ehalve wanneer in plaats daarvan een on derhou dsb eurt op af-
stan dsb asis wor dt verricht.
DAU71051
Period iek onderhou dsschema voor het uitstootcontrolesysteemNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Bran dstoflei din g • Controleer de brandstofslangen
op scheurtjes of beschadigingen.
• Vervang indien nodig. √√√√√
2 *Bou gies • Controleer de conditie.
• Reinig en stel elektrodenafstand
af. √√
• Vervangen. √√
3 *Klepspelin g • Controleren en afstellen. Elke 40000 km (24000 mi)
4 *Bran dstofinjectie • Controleer het stationaire toeren-
tal van de motor. √√√√√√
• Controleer de synchronisatie en stel deze af. √√√√√
5 *Uitlaatsysteem • Controleer op lekkage.
• Zet indien nodig vast.
• Vervang pakkingen indien nodig. √√√√√
6 *Uitstootcontrolesy-
steem voor
benzi-
ne dampen • Controleer het controlesysteem
op beschadiging.
• Vervang indien nodig. √√
UB5CD0D0.book Page 3 Wednesd
ay, December 20, 2017 3:30 PM

Periodiek on derhou d en afstelling
6-4
6
7 *Luchtinlaatsysteem • Controleer de luchtafsluitklep, de
membraanklep en de slang op
beschadiging.
• Vervang beschadigde onderde- len indien nodig. √√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB5CD0D0.book Page 4 Wednesd ay, December 20, 2017 3:30 PM
