2018 YAMAHA TRACER 900 Betriebsanleitungen (in German)

Regelmäßi ge Wartun g und Einstellun g
6-20
6
GAU37914
Spiel des Han dbremshe bels prü-
fenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betätig en des Bremshe bels kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen Sie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, b evor Sie mit dem Fahr-
zeu g fahren. Luft in der Bremsanla ge
verrin gert die Bremskraft un d stellt ein
erheb liches Sicherheitsrisiko dar.
GAU36505
Bremslichtschalter Das Bremslicht sollte sich kurz vor der Wir-
kung der Bremse einschalten. Das Brems-
licht wird durch Schalter aktiviert, die an
den Handbremshebel und den Fußbrems-
hebel angeschlossen sind. Da die Brems-
lichtschalter Komponenten des Antiblo-
ckiersystems sind, sollten sie von einem
Yamaha-Händler gewartet werden.
GAU22393
S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
S chei ben brems beläg e vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Bremse betätigen und die Verschleiß-
anzeiger beobachten. Wenn ein Verschleiß-
anzeiger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.

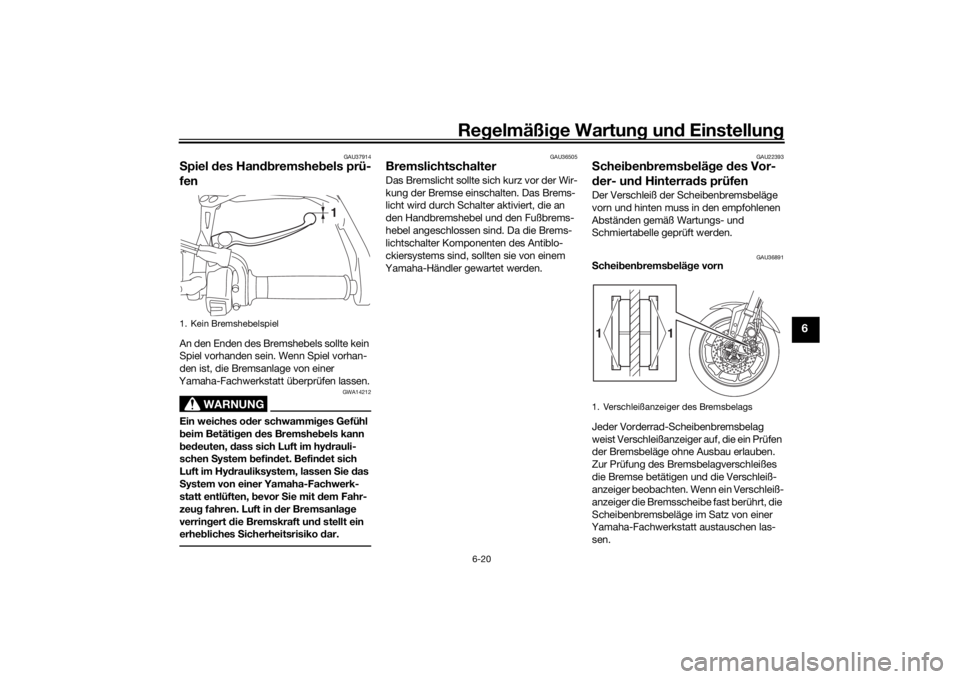

1. Kein Bremshebelspiel
1
1. Verschleißanzeiger des Bremsbelags
1
1
UB5CG0G0.book Page 20 Thursday, December 14, 2017 10:06 AM

Regelmäßi ge Wartun g un d Einstellun g
6-21
6
GAU46292
Schei ben brems belä ge hinten
Jeder Hinterrad-Scheibenbremsbelag
weist Verschleißanzeiger (Nuten) auf, die
ein Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die Schei-
benbremsbeläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU40262
Bremsflüssi gkeitsstan d prüfenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des Flüssig-
keitsstands muss der Vorratsbehälter
waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
Vor derra dbremse Hinterra
dbremse
WARNUNG
GWA16011
Unsach gemäße Wartun g kann zu einem
Verlust der Bremswirkun g führen. Fol-
g en de Vorsichtsmaßreg eln beachten:
 Bei Bremsflüssi gkeitsman gel kann
Luft in die Bremsanla ge ein drin gen
un d d ie Bremsleistun g verrin gern.
 Den Einfüllschrau bverschluss vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versieg elten Behälter verwen den.

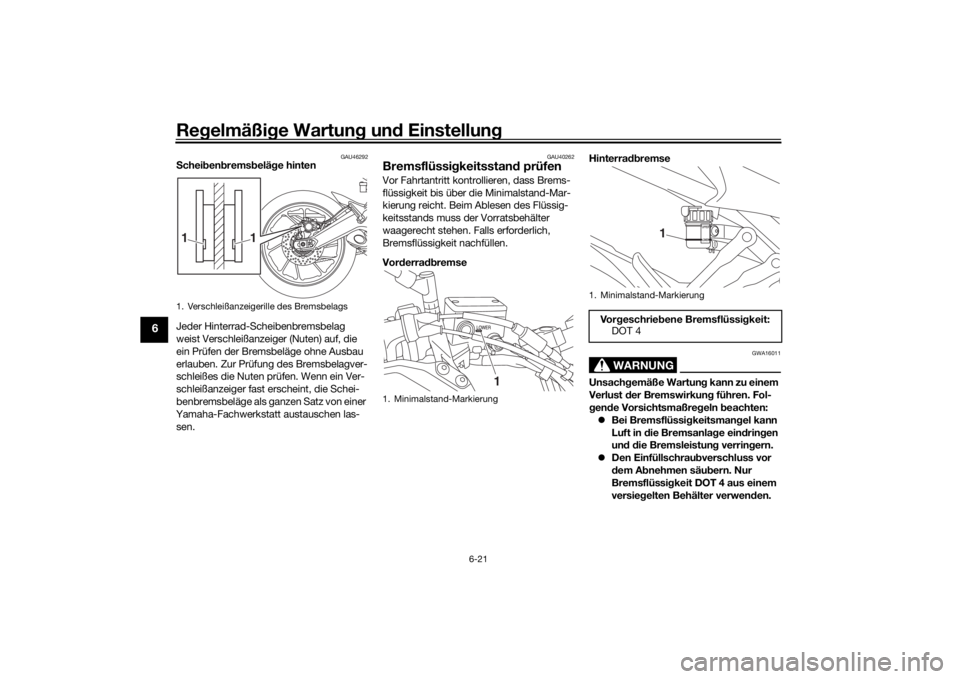

1. Verschleißanzeigerille des Bremsbelags
1
1
1. Minimalstand-Markierung
1
1. Minimalstand-MarkierungVo r geschrieb ene Bremsflüssi gkeit:
DOT 4
1
UB5CG0G0.book Page 21 Thursday, December 14, 2017 10:06 AM

Regelmäßi ge Wartun g und Einstellun g
6-22
6
Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an dere Flüssi gkei-
ten können d ie Gummidichtungen
zersetzen un d d ad urch Lecks ver-
ursachen.
 Ausschließlich Bremsflüssi gkeit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d eine an dere
Bremsflüssi gkeit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
 Darauf achten, dass beim Nachfül-
len kein Wasser o der Stau b in d en
Vorrats behälter gelan gt. Wasser
wir d d en Sie depunkt der Flüssi gkeit
b ed euten d hera bsetzen un d könnte
Dampf blasen bild ung zu
r Folge ha-
b en, un d Verschmutzun gen könn-
ten die Ventile des AB S-Hy draulik-
systems verstopfen.
ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschäd ig en.
Deshal b vorsichti g han dha ben un d ver-
schüttete Flüssi gkeit sofort a bwischen.Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied- riger Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssys-
tem vorhanden ist; daher auf jeden Fall die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüfen. Bei
plötzlichem Absinken des Bremsflüssig-
keitsstandes die Bremsanlage vor dem
nächsten Fahrtantritt von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22734
Wechseln
der Bremsflüssi gkeitDie Bremsflüssigkeit alle 2 Jahre von einem
Yamaha-Händler wechseln lassen. Zusätz-
lich sollten die Öldichtungen der Haupt-
bremszylinder und der Bremssättel sowie
die Bremsschläuche in den unten aufge-
führten Abständen gewechselt werden
oder früher, wenn sie beschädigt oder un-
dicht sind.
 Bremsendichtungen: alle 2 Jahre
 Bremsschläuche: alle 4 Jahre
UB5CG0G0.book Page 22 Thursday, December 14, 2017 10:06 AM

Regelmäßi ge Wartun g un d Einstellun g
6-23
6
GAU22762
Antriebsketten-DurchhangDen Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU73530
Ketten durchhang prüfen
1. Das Motorrad auf den Hauptständer stellen.
2. Das Getriebe in Leerlaufstellung
schalten.
3. Den Kettendurchhang, wie in der Ab- bildung gezeigt, messen.
4. Den Antriebsketten-Durchhang ggf. folgendermaßen korrigieren.
ACHTUNG: Ein nicht an gemesse-
ner Antrie bsketten durchhang über- lastet
den Motor un d an dere wichti-
g e Teile des Motorra ds un d kann zu
einem Kettenschlupf o der -riss füh-
ren. Wenn der Antrie bsketten-
d urchhang mehr als 50.0 mm (1.97
in) beträ gt, kann die Kette d en Rah-
men, die Schwin ge un d an dere Tei-
le beschäd ig en. Daher d arauf ach-
ten, dass der Ketten durchhang sich
immer im Soll bereich befin det.

[GCA17791]
GAU63122
Antriebsketten durchhan g einstellen
Wenden Sie sich an einen Yamaha-Händler
vor Sie den Durchhang der Antriebskette
einstellen. 1. Das Motorrad vom Hauptständer her- unterlassen und dann den Seitenstän-
der herunterklappen.
2. Die Achsmutter und die Kontermutter auf beiden Seiten der Schwinge lo-
ckern. 3. Das Motorrad auf den Hauptständer
stellen.
4. Zum Straffen der Antriebskette die Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwin-
ge in Richtung (b) drehen und dann
das Hinterrad nach vorn drücken.

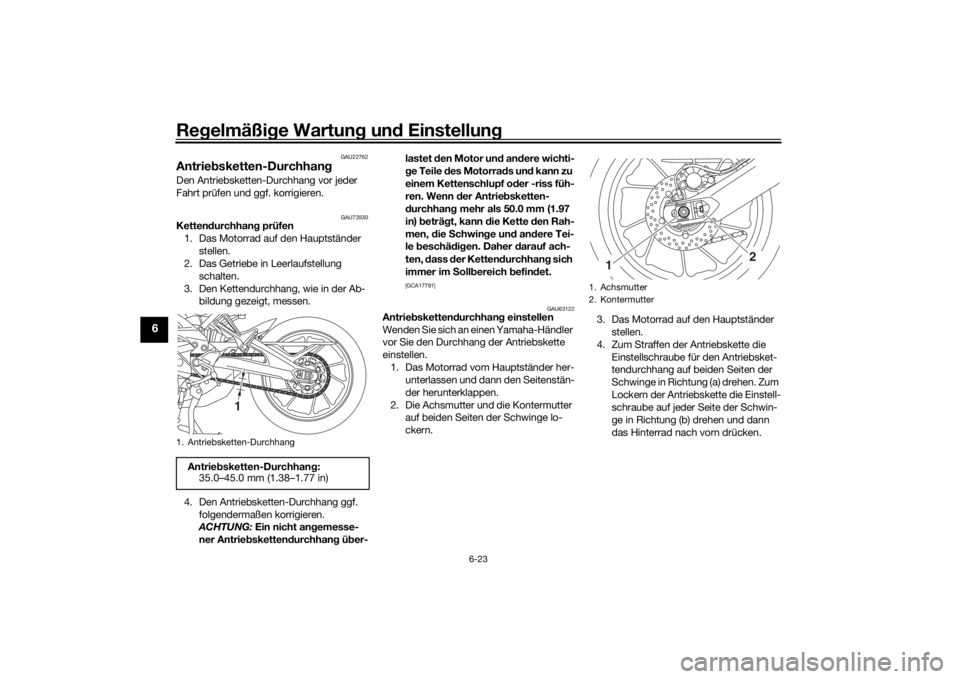

1. Antriebsketten-DurchhangAntrie bsketten-Durchhan g:
35.0–45.0 mm (1.38–1.77 in)
1
1. Achsmutter
2. Kontermutter
2
1
UB5CG0G0.book Page 23 Thursday, December 14, 2017 10:06 AM

Regelmäßi ge Wartun g und Einstellun g
6-24
6
HINWEISBeide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen an den Ketten-
spannern und die Kerben auf beiden Seiten
der Schwinge dienen zum korrekten Aus-
richten des Hinterrads.
5. Das Motorrad vom Hauptständer her-
unterlassen und dann den Seitenstän-
der herunterklappen.
6. Die Achsmutter und dann die Konter-
muttern mit dem vorgeschriebenen
Drehmoment festziehen.
7. Sicherstellen, dass die Antriebsket- tenspanner gleichmäßig eingestellt
sind, der Antriebskettendurchgang
korrekt ist und die Antriebskette sich
reibungslos bewegt.
GAU23026
Antrie bskette säu bern und
schmierenDie Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10584
Die Antrie bskette muss nach der Reini-
g un g d es Motorrad s, nach einer Fahrt im
Re gen o der nach einer Fahrt in feuchter
Um geb ung g eschmiert wer den.1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschä dig un g
d er O-Rin ge zu vermei den, die An-
trie bskette nicht mit einem Dampf-
b zw. Hoch druckreini ger od er ei-
nem ung eeigneten Lösun gsmittel
reini gen.
[GCA11122]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ket-
tenspray schmieren. ACHTUNG: Auf
d ie Antrie bskette kein Motoröl o der
an deres Schmiermittel auftra gen,

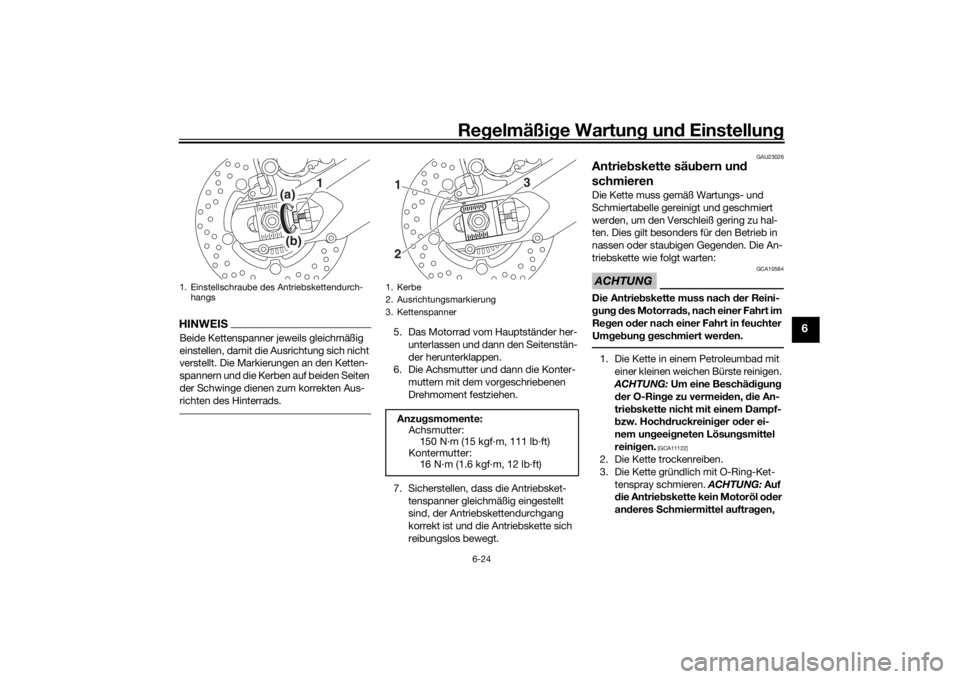

1. Einstellschraube des Antriebskettendurch-
hangs
(a)(b)
1
1. Kerbe
2. Ausrichtungsmarkierung
3. Kettenspanner
Anzu gsmomente:
Achsmutter: 150 N·m (15 kgf·m, 111 lb·ft)
Kontermutter: 16 N·m (1.6 kgf·m, 12 lb·ft)
3
12
UB5CG0G0.book Page 24 Thursday, December 14, 2017 10:06 AM

Regelmäßi ge Wartun g un d Einstellun g
6-25
6
da dies Sub stanzen enthalten könn-
te, die die O-Rin ge beschäd ig en.

[GCA11112] GAU23098
Bow
denzü ge prüfen un d schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig un gen der
S eilzu gummantelun g können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g un g b ehin dern. Beschäd ig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712] GAU23115
Gas
dreh griff un d Gaszug kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilzug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
Empfohlenes
Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
UB5CG0G0.book Page 25 Thursday, December 14, 2017 10:06 AM

Regelmäßi ge Wartun g und Einstellun g
6-26
6
GAU44276

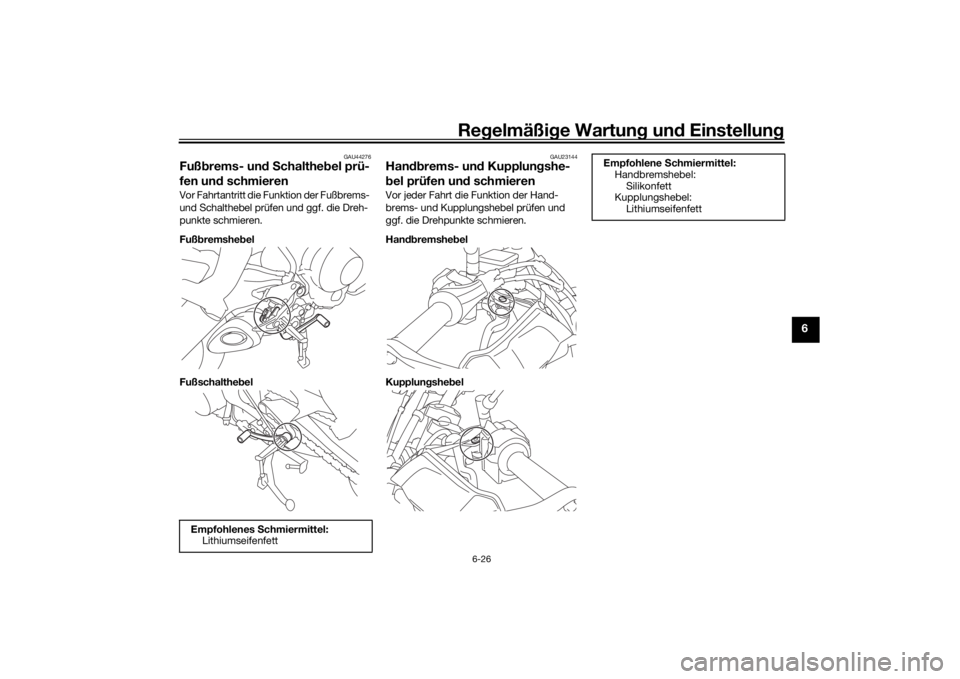

Fußbrems- un d S chaltheb el prü-
fen un d schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fuß bremshe bel
Fußschalthe bel
GAU23144
Han dbrems- un d Kupplun gshe-
b el prüfen un d schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Han dbremshe bel
Kupplun gshe bel
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlene S chmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel: Lithiumseifenfett
UB5CG0G0.book Page 26 Thursday, December 14, 2017 10:06 AM

Regelmäßi ge Wartun g un d Einstellun g
6-27
6
GAU23215

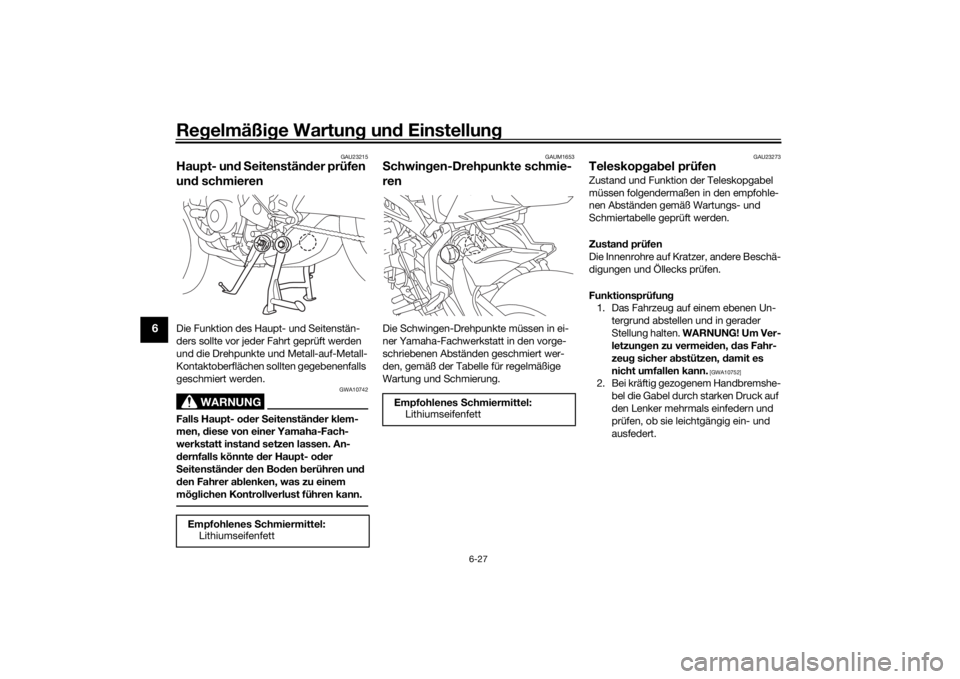

Haupt- und S eitenstän der prüfen
un d schmierenDie Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10742
Falls Haupt- o der Seitenstän der klem-
men, diese von einer Yamaha-Fach-
werkstatt instan d setzen lassen. An-
d ernfalls könnte der Haupt- od er
S eitenstän der den Bo den berühren un d
d en Fahrer a blenken, was zu einem
mö glichen Kontrollverlust führen kann.
GAUM1653
S chwin gen-Drehpunkte schmie-
renDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23273
Teleskop gab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
UB5CG0G0.book Page 27 Thursday, December 14, 2017 10:06 AM
