2018 YAMAHA MT-09 Betriebsanleitungen (in German)

Funktionen der Instrumente und Bedienungselemente
4-7
1
2
345
6
7
8
9
10
11
12
das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die
Warnleuchte überhaupt nicht aufleuch-
tet, bremsen Sie mit besonderer Vor-
sicht, um ein mögliches Blockieren der
Räder während einer Notbremsung zu
vermeiden. Lassen Sie das das Brems-
system und die Stromkreise sobald wie
möglich von einer Yamaha-Fachwerk-statt überprüfen.
GAU77002
Kontrollleuchte für das Traktionskont-
rollsystem “ ”
Diese Kontrollleuchte blinkt, wenn das
Traktionskontrollsyste m eingreift. Wenn
das Traktionskontrollsystem ausgeschaltet
ist, leuchtet die Kontrollleuchte.
Beim Einschalten des Fahrzeugs führt die-
se Leuchte eine Stromkreiskontrolle durch
(sie leuchtet einige Sekunden lang und er-
lischt dann). Falls sich die Leuchte während
der Stromkreiskontrolle nicht einschaltet
oder falls die Leuchte eingeschaltet bleibt,
das Fahrzeug von einer Yamaha-Fach-
werkstatt kontrollieren lassen.
GAU76411
Kontrollleuchte zum Schnellschalten
“”
Wenn der Zündschlüssel auf “ON” gestellt
wird, schaltet sich das Schnellschaltsystem
(Seite 3-3) ein und diese Kontrollleuchte
leuchtet auf.
Wenn im Schnellschaltsystem ein Problem
erkannt wird, schaltet sich die Leuchte aus
und das Schnellschaltsystem ist nicht ver-
fügbar. Das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen lassen.
GAU73120
Anzeigeleuchte des Wegfahrsper-
ren-Systems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, blinkt die Anzeigeleuchte kontinuier-
lich, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24
Stunden hört die Anzeigeleuchte auf zu
blinken. Das Wegfahrsperren-System ist je-
doch immer noch aktiviert.
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Wenn die Kontrollleuchte nach dem Drehen
des Schlüssels auf “ON” nicht aufleuchtet,
wenn sie nicht erlischt, oder wenn die Kont- rollleuchte nach einem Muster blinkt (wenn
ein Problem im Wegfahrsperren-System er-
kannt wird, blinkt die Kontrollleuchte des
Wegfahrsperren-Systems nach einem Mus-
ter), das Fahrzeug von einer Yamaha-Fach-
werkstatt kontrollieren lassen.
HINWEISWenn die Kontrollleucht
e des Wegfahrsper-
ren-Systems nach einem bestimmten Mus-
ter blinkt, d. h. 5 Mal langsam und dann 2
Mal schnell, könnte dies durch eine Störbe-
einflussung vom Transponder verursacht
werden. Tritt dies auf, versuchen Sie dasFolgende.
1. Sicherstellen, dass keine anderen Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Andere
Schlüssel des Wegfahrsperren-Sys-
tems können Signalüberlagerungen
verursachen und das Anlassen des
Motors verhindern.
2. Benutzen Sie den Schlüssel zur Re-Registrierung, um den Motor zu
starten.
3. Falls der Motor anspringt, stellen Sie ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder beiden Standardschlüsseln angelas-
BS2-9-G1.book 7 ページ ２０１８年６月７日　木曜日　午後１時４９分

Funktionen der Instrumente und Bedienungselemente
4-8
1
2
34
5
6
7
8
9
10
11
12
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
GAU77054
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Einstellungen an der Multifunkti-
onsanzeige verändert werden, ist das
Fahrzeug anzuhalten. Das Ändern von
Einstellungen während der Fahrt kann
den Fahrer ablenken und das Unfallrisi-ko erhöhen.

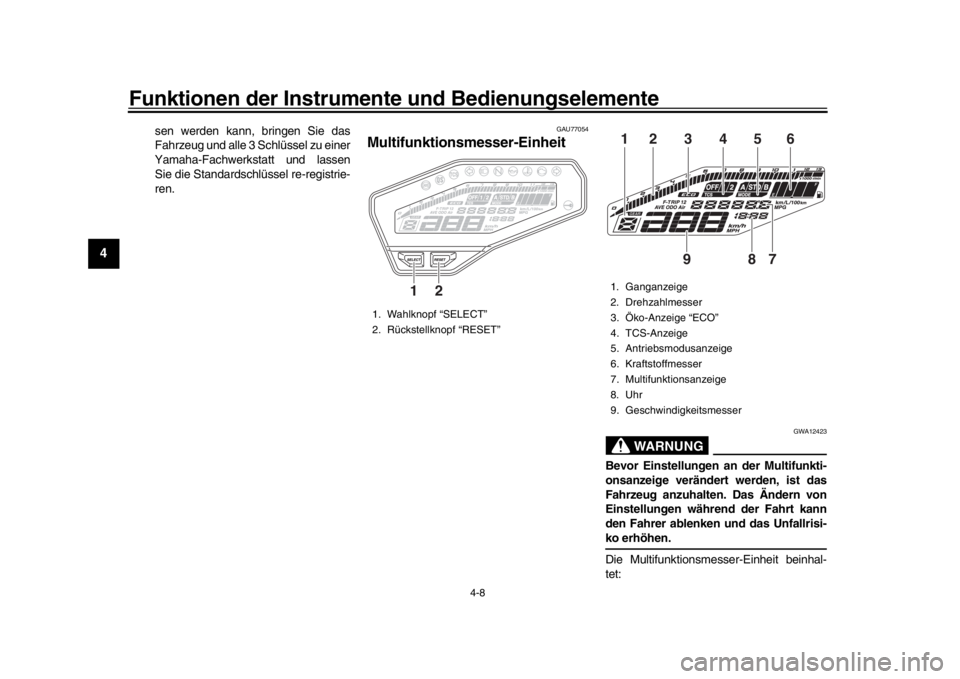

Die Multifunktionsmesser-Einheit beinhal-
tet:
1. Wahlknopf “SELECT”
2. Rückstellknopf “RESET”
2
1
1. Ganganzeige
2. Drehzahlmesser
3. Öko-Anzeige “ECO”
4. TCS-Anzeige
5. Antriebsmodusanzeige
6. Kraftstoffmesser
7. Multifunktionsanzeige
8. Uhr
9. Geschwindigkeitsmesser1
2
4
3
5
6
7
8
9
BS2-9-G1.book 8 ページ ２０１８年６月７日　木曜日　午後１時４９分

Funktionen der Instrumente und Bedienungselemente
4-9
1
2
345
6
7
8
9
10
11
12

eine Geschwindigkeitsanzeige

einen Drehzahlmesser

eine Uhr

einen Kraftstoffmesser

eine Eco-Anzeige

eine Ganganzeige

eine Antriebsmodusanzeige

eine TCS-Anzeige

eine Multifunktionsanzeige
HINWEISDie Multifunktionsinstrumenteneinheit lässt
sich von Kilometern auf Meilen und umge-
kehrt schalten. Die Mu ltifunktionsanzeige in
den Kilometerzähler- oder einen Tageskilo-
meterzähler-Modus schalten und dann den
Wahlknopf “SELECT” eine Sekunde drü-cken. Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten.
ACHTUNG
GCA10032
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 11250 U/min und darüber
Klok
Die Uhr verwendet ein 12-Stunden-Zeitfor-
mat. Wenn der Schlüssel nicht auf “ON” ge-
stellt ist, kann die Uh
r durch Drücken des
Wahlknopfes “SELECT” angezeigt werden.
Uhr stellen1. Den Schlüssel auf “ON” drehen.
2. Den Wahlknopf “SELECT” und den Rückstellknopf “RESET” zwei Sekun-
1. Geschwindigkeitsmesser
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1
2
1
1. Uhr
1
BS2-9-G1.book 9 ページ ２０１８年６月７日　木曜日　午後１時４９分

Funktionen der Instrumente und Bedienungselemente
4-10
1
2
34
5
6
7
8
9
10
11
12
den lang drücken.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
4. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
5. Den Rückstellknopf “RESET” verwen-
den, um die Minuten einzustellen.
6. Den Wahlknopf “SELECT” drücken, um die Einstellungen zu bestätigen
und die Digitaluhr zu starten.
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffstand
von “F” (voll) in Richtung “E” (leer) ab. Wenn
das letzte Segment zu blinken beginnt, so bald wie möglich nachtanken.
HINWEISDie Kraftstoffstand-Segmente und “ ” blin-
ken wiederholt, wenn ein Problem im
Stromkreis erkannt wird
. In diesem Fall das
Fahrzeug von einer Yamaha-Fachwerkstattüberprüfen lassen.
Öko-Anzeige
Diese Anzeige erscheint, wenn das Fahr-
zeug umweltfreundlich, d. h. kraftstoffspa-
rend, betrieben wird. Die Anzeige erlischt,
wenn das Fahrzeug angehalten wird.HINWEISFolgende Ratschläge helfen, unnötigen
Benzinverbrauch zu vermeiden:
Beim Beschleunigen hohe Drehzahlen vermeiden.

Mit konstanter Geschwindigkeit fah-
ren.

Wählen Sie den Gang, der zur Fahr-zeuggeschwindigkeit passt.
Ganganzeige
Diese Anzeige zeigt den gewählten Gang
an. Die Leerlaufstellung wird angezeigt
durch “ ” und durch die Leerlauf-Kontroll-
leuchte.
1. Kraftstoffmesser
1
1. Öko-Anzeige “ECO”
1
1. Ganganzeige
2. Leerlauf-Kontrollleuchte “ ”1
2
BS2-9-G1.book 10 ページ ２０１８年６月７日　木曜日　午後１時４９分

Funktionen der Instrumente und Bedienungselemente
4-11
1
2
345
6
7
8
9
10
11
12
Antriebsmodusanzeige
In dieser Anzeige wird der gewählte An-
triebsmodus angezeigt: “STD”, “A” oder “B”.
(Siehe Seite 3-1.)
TCS-Anzeige
In dieser Anzeige wird die gewählte Einstel- lung des Traktionsko
ntrollsystems ange-
zeigt: “1”, “2” oder “OFF”. (Siehe Seite 3-1.)
Multifunktionsanzeige
Die Multifunktionsanzeige beinhaltet:

einen Kilometerzähler

zwei Tageskilometerzähler

einen Kraftstoffreserve-Kilometerzäh-
ler

eine momentane Kraftstoffver-
brauchsanzeige

eine durchschnittliche Kraftstoffver-
brauchsanzeige

eine Kühlflüssigkeitstemperatur-An-
zeige

eine Lufteinlasstemperaturanzeige

eine Helligkeits-Kontrollanzeige
HINWEIS
Der Kilometerzähler stoppt bei 999999
und kann nicht zurückgestellt werden.

Die Tageskilometerzähler stoppen bei
9999.9, können jedoch manuell zu-rückgestellt werden.
Das Anzeigeelement ändern
Den Wahlknopf “SELECT” drücken, um die
Anzeige zwischen dem momentanen Kraft-
stoffverbrauch “km/L” oder “L/100 km”, dem
durchschnittlichen Kr aftstoffverbrauch
“AVE_ _._ km/L” oder “AVE_ _._ L/100 km”,
der Kühlflüssigkeitstemperatur “ C”, der An-
sauglufttemperatur “Air_ _ C”, dem Kilome-
terzähler “ODO” und dem
Tageskilometerzähler “TRIP 1” und “TRIP
2” in folgender Reihenfolge umzuschalten:
km/L oder L/100 km  AVE_ _._ km/L oder
AVE_ _._ L/100 km   C  Air_ _ C 
ODO  TRIP 1  TRIP 2  km/L oder
L/100 km
Wenn die Anzeigeeinheiten auf Meilen ge-
stellt wurden:
km/L, L/100 km oder MPG  AVE_ _._
km/L, AVE_ _._ L/100 km oder AVE_ _._
MPG   C  Air_ _ C  ODO  TRIP 1
 TRIP 2  km/L, L/100 km oder MPG
1. Antriebsmodusanzeige
1. TCS-Anzeige
11
1. Multifunktionsanzeige
1
BS2-9-G1.book 11 ページ ２０１８年６月７日　木曜日　午後１時４９分

Funktionen der Instrumente und Bedienungselemente
4-12
1
2
34
5
6
7
8
9
10
11
12
HINWEISDen Wahlknopf “RESET” drücken, um die
Anzeige in der umgekehrten Reihenfolgeumzuschalten.
Wenn das letzte Segment des Kraftstoff-
messers zu blinken beginnt, wechselt die
Anzeige automatisch zum Reservekilome-
terzähler “F-TRIP” und es wird die ab die-
sem Punkt zurückgelegte Strecke
angezeigt. In diesem Fall den Wahlknopf
“SELECT” drücken, um die Anzeige in fol-
gender Reihenfolge umzuschalten:
F-TRIP  km/L oder L/100 km  AVE_ _._
km/L oder AVE_ _._ L/100 km   C  Air_
_ C  ODO  TRIP 1  TRIP 2 
F-TRIP
Wenn die Anzeigeeinheiten auf Meilen ge-
stellt wurden:
F-TRIP  km/L, L/100 km oder MPG 
AVE_ _._ km/L, AVE_ _._ L/100 km oder
AVE_ _._ MPG   C  Air_ _ C  ODO
 TRIP 1  TRIP 2  F-TRIPHINWEIS
Zum Zurückstellen eines Tageskilo-
meterzählers auf Null, den Wahlknopf “SELECT” drücken und dann den
Rückstellknopf “RESET” eine Sekun-
de lang gedrückt halten.

Wenn der Kraftstoffreserve-Kilometer-
zähler nicht manuell zurückgestellt
wird, wird er nach dem Tanken und
Fahren von 5 km (3 mi) automatisch
zurückgestellt und nicht mehr ange-zeigt.

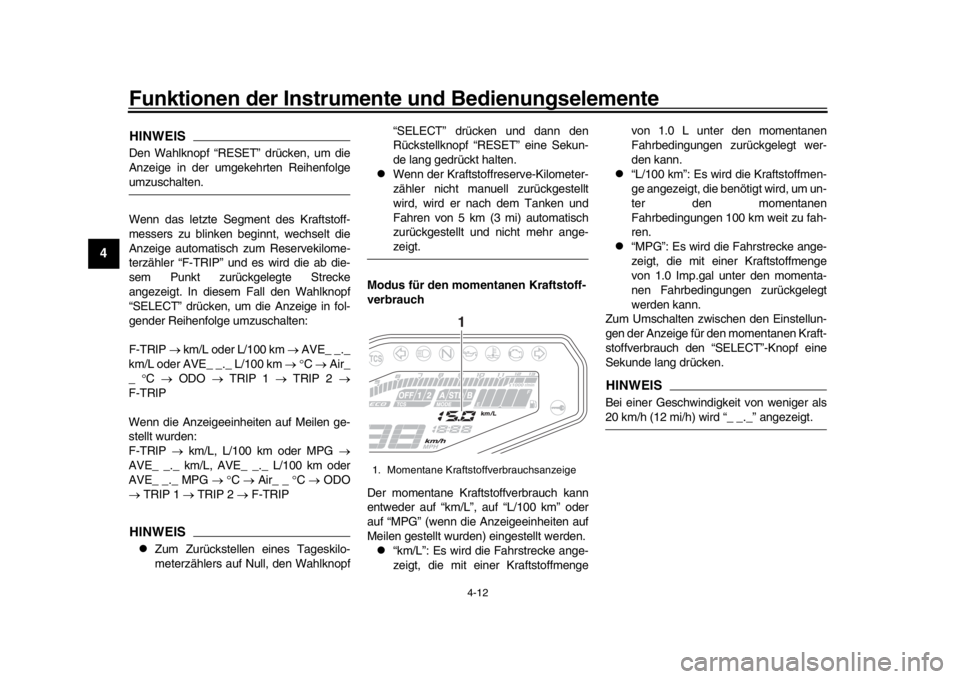

Modus für den momentanen Kraftstoff-
verbrauch
Der momentane Kraftstoffverbrauch kann
entweder auf “km/L”, auf “L/100 km” oder
auf “MPG” (wenn die Anzeigeeinheiten auf
Meilen gestellt wurden) eingestellt werden.

“km/L”: Es wird die Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge von 1.0 L unter den momentanen
Fahrbedingungen zurückgelegt wer-
den kann.

“L/100 km”: Es wird die Kraftstoffmen-
ge angezeigt, die benötigt wird, um un-
ter den momentanen
Fahrbedingungen 100 km weit zu fah-
ren.

“MPG”: Es wird die Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 Imp.gal unter den momenta-
nen Fahrbedingungen zurückgelegt
werden kann.
Zum Umschalten zwischen den Einstellun-
gen der Anzeige für den momentanen Kraft-
stoffverbrauch den “SELECT”-Knopf eine
Sekunde lang drücken.
HINWEISBei einer Geschwindigkeit von weniger als20 km/h (12 mi/h) wird “_ _._” angezeigt.
1. Momentane Kraftstoffverbrauchsanzeige
1
BS2-9-G1.book 12 ページ ２０１８年６月７日　木曜日　午後１時４９分

Funktionen der Instrumente und Bedienungselemente
4-13
1
2
345
6
7
8
9
10
11
12
Modus für den durchschnittlichen
Kraftstoffverbrauch
Diese Anzeige zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem letzten Reset.
Der durchschnittliche Kraftstoffverbrauch
kann entweder auf “A VE_ _._ km/L”, auf
“AVE_ _._ L/100 km” oder auf “AVE_ _._
MPG” (wenn die Anzeigeeinheiten auf Mei-
len gestellt wurden) eingestellt werden.
“AVE_ _._ km/L”: Es wird die durch-
schnittliche Fahrstrecke angezeigt, die
mit einer Kraftstoffmenge von 1.0 L zu-
rückgelegt werden kann.

“AVE_ _._ L/100 km”: Es wird die
durchschnittliche Kraftstoffmenge an-
gezeigt, die benötigt wird, um 100 km
weit zu fahren.

“AVE_ _._ MPG”: Es wird die durch- schnittliche Fahrstrecke angezeigt, die
mit einer Kraftstoffmenge von 1.0
Imp.gal zurückgelegt werden kann.
Zum Umschalten zwischen den Einstellun-
gen der Anzeige für den durchschnittlichen
Kraftstoffverbrauch den “SELECT”-Knopf
eine Sekunde lang drücken.
Zum Zurückstellen des durchschnittlichen
Kraftstoffverbrauchs den Rückstellknopf
“RESET” eine Sekunde lang drücken.
HINWEISNach dem Zurückstellen des durchschnittli-
chen Kraftstoffverbrauchs wird für diese An-
zeige so lange “_ _._” angezeigt, bis dasFahrzeug 1 km (0.6 mi) zurückgelegt hat.
Kühlflüssigkeits-Temperaturmodus
Diese Anzeige zeigt die Kühlflüssigkeits- temperatur im Bereich von 40
C bis 116 C
in Schritten von 1 C an.
Wenn die Anzeige “HI” blinkt, das Fahrzeug
anhalten, dann den Motor ausschalten und
abkühlen lassen. (Siehe Seite 7-37.)
HINWEIS
Wenn die Kühlflüssigkeitstemperatur
unter 40 C liegt, wird “Lo” angezeigt.

Die Kühlflüssigkeitstemperatur des
Motors ändert sich mit der Wetterlageund der Motorlast.
Lufteinlasstemperaturmodus
Die Lufteinlass-Temperaturanzeige zeigt
die Temperatur der Luft an, die in das Luft-
filtergehäuse eingesogen wird.
Diese Anzeige zeigt die Ansauglufttempe-
ratur im Bereich von –9 C bis 99 C in
1. Durchschnittliche
Kraftstoffverbrauchsanzeige
1
1. Kühlflüssigkeits-Temperaturanzeige
1
1. Lufteinlasstemperaturanzeige
1
BS2-9-G1.book 13 ページ ２０１８年６月７日　木曜日　午後１時４９分

Funktionen der Instrumente und Bedienungselemente
4-14
1
2
34
5
6
7
8
9
10
11
12
Schritten von 1 C an.HINWEIS
Auch wenn die Ansauglufttemperatur
unter –9 C fällt, wird –9 C angezeigt.

Die Ansauglufttemperatur kann von
der Umgebungstemperatur abwei-chen.
Helligkeits-Kontrollmodus
Die Helligkeit der Multifunktionsanzeige
kann eingestellt werden.
Helligkeit einstellen
1. Den Schlüssel auf “OFF” drehen.
2. Bei gedrücktem Wahlknopf “SELECT” den Schlüssel auf “ON” drehen und
den Wahlknopf so lange gedrückt hal-
ten, bis die Anzeige in den Helligkeits- einstellungsmodus wechselt.
3. Mit dem Rückstellknopf “RESET” die
gewünschte Helligkeit einstellen.
4. Den “SELECT”-Knopf drücken, um die ausgewählte Helligkeitsstufe zu bestä-
tigen, und dann den Helligkeitseinstel-
lungsmodus verlassen.
GAU12822
KupplungshebelDer Kupplungshebel befindet sich an der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 4-26.)
1. Anzeige des Helligkeitspegels
1
1. Kupplungshebel
1
BS2-9-G1.book 14 ページ ２０１８年６月７日　木曜日　午後１時４９分
