Entretien périodique et réglage
6-24
6
FAU22762
Tension de la chaîne de trans-
missionContrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU60046
Contrôle de la tension d e la chaîne de
transmission 1. Dresser la moto sur sa béquille laté- rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.2. Engager le point mort.
3. Appuyer sur la chaîne de transmis-
sion, sous l’extrémité de la protection
de chaîne de transmission.
4. Mesurer la distance A entre la protec- tion de chaîne de transmission et le
centre de la chaîne comme illustré. 5. Si la distance A n’est pas conforme
aux caractéristiques, la corriger
comme suit. ATTENTION : Une
chaîne mal ten due impose d es ef-
forts excessifs au moteur et à
d ’autres pièces essentielles, et ris-
que de sauter ou de casser. Si la
d istance A est supérieure à 58.0
mm (2.28 in), la chaîne peut en dom-
mager le ca dre, le bras oscillant et
d ’autres pièces. Pour éviter ce pro-
blème, veiller à ce que la tension d e
la chaîne de transmission soit tou-
jours dans les limites spécifiées.
[FCA23070] FAU59921
Réglage
de la tension d e la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission. 1. Desserrer le contre-écrou à chaque extrémité du bras oscillant, puis des-
serrer l’écrou d’axe.
2. Pour tendre la chaîne de transmission, tourner l’écrou de réglage à chaque
extrémité du bras oscillant dans le
sens (a). Pour détendre la chaîne,
tourner les écrous de réglage dans le
sens (b), puis pousser la roue arrière
vers l’avant.

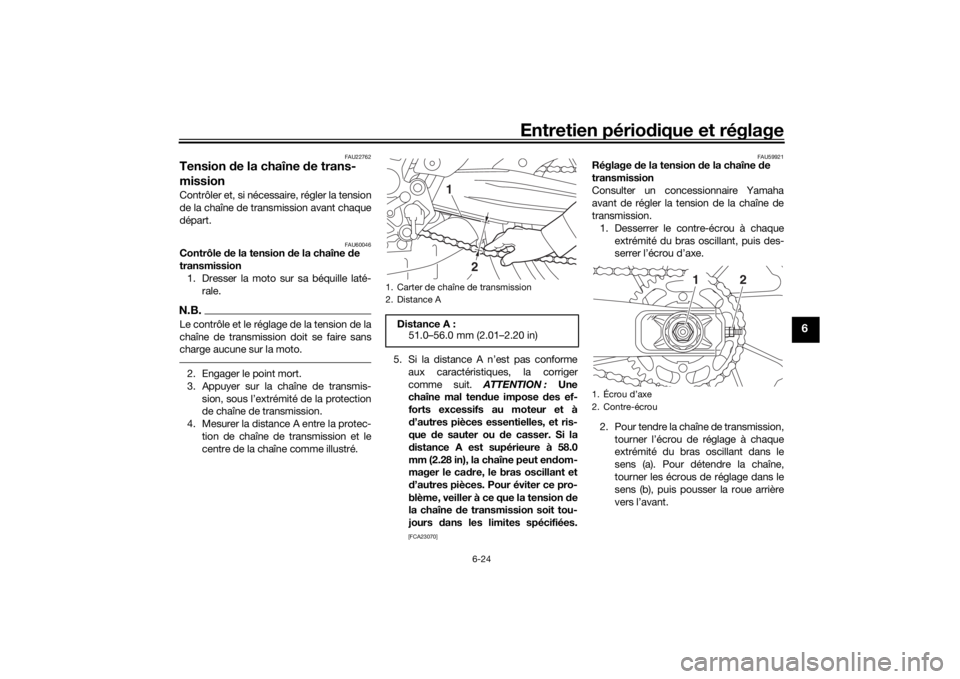

1. Carter de chaîne de transmission
2. Distance A
Distance A :51.0–56.0 mm (2.01–2.20 in)
2
1
1. Écrou d’axe
2. Contre-écrou
2
1
UB4CF0F0.book Page 24 Friday, December 8, 2017 10:50 AM

Entretien périodique et réglage
6-25
6
N.B.Se servir des repères d’alignement figurant
de part et d’autre du bras oscillant afin de
régler les deux excentriques de réglage de
la chaîne de transmission de façon iden-
tique, et donc, de permettre un alignement
de roue correct.
3. Serrer l’écrou d’axe, puis serrer les
contre-écrous aux couples de serrage
spécifiés.
4. S’assurer que les excentriques de ré- glage de la chaîne de transmission
sont réglés de la même façon, que la
tension de chaîne de transmission est
correcte, et que la chaîne se déplace
sans accroc.
FAU23026
Nettoyage et graissage de la
chaîne de transmissionIl faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10584
Il faut lubrifier la chaîne d e transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.1. Laver la chaîne à l’aide de pétrole et d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’ai de de
d issolvants inappropriés, car cela
en dommagerait ses joints toriques.
[FCA11122]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-
1. Écrou de réglage de la tension de la chaîne de transmission
1
(a)(b)
1. Repères d’alignement
2. Excentrique de réglage de la tension de la chaîne de transmissionCouples de serrage :
Écrou d’axe :
105 N·m (10.5 kgf·m, 77 lb·ft)
Contre-écrou : 16 N·m (1.6 kgf·m, 12 lb·ft)
2
1
UB4CF0F0.book Page 25 Friday, December 8, 2017 10:50 AM

Entretien périodique et réglage
6-26
6
raient contenir d es additifs qui en-
d ommageraient les joints toriques
d e la chaîne de transmission.
[FCA11112] FAU23098
Contrôle et lubrification
des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d ’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712] FAU23115
Contrôle et lubrification
de la
poignée et du câble des gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
Lubrifiant recomman dé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
UB4CF0F0.book Page 26 Friday, December 8, 2017 10:50 AM

Entretien périodique et réglage
6-27
6
FAU44276
Contrôle et lubrification de la pé-
d ale de frein et d u sélecteurContrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Pédale de frein
Sélecteur au pie d
FAU23144
Contrôle et lubrification des le-
viers d e frein et d’embrayageContrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
Lubrifiant recommand é:
Graisse à base de savon au lithium
UB4CF0F0.book Page 27 Friday, December 8, 2017 10:50 AM

Entretien périodique et réglage
6-28
6
FAU23203
Contrôle et lubrification de la bé-
quille latéraleContrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se déploie et ne
se replie pas en d ouceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque d e toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle du véhicule.
FAUM1653
Lubrification d es pivots du bras
oscillantFaire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiants recomman
dés :
Levier de frein :
Graisse silicone
Levier d’embrayage : Graisse à base de savon au li-
thium
Lubrifiant recomman dé:
Graisse à base de savon au lithium
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UB4CF0F0.book Page 28 Friday, December 8, 2017 10:50 AM

Entretien périodique et réglage
6-29
6
FAU23273
Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est en dommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23285
Contrôle de la directionDes roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Soulever la roue avant. (Voir page 6-37.) AVERTISSEMENT ! Pour évi-
ter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
UB4CF0F0.book Page 29 Friday, December 8, 2017 10:50 AM

Entretien périodique et réglage
6-30
6
FAU23292
Contrôle des roulements de roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU50212
BatterieLa batterie se trouve sous la selle du pilote.
(Voir page 3-20.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
 L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux ou les vêtements et toujours se pro-
téger les yeux lors
de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.
INTERNE : boire beaucoup d ’eau
ou de lait et consulter immé diate-
ment un mé decin.
YEUX : rincer à l’eau courante
pen dant 15 minutes et consulter
rapi dement un mé decin.
 Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie d es étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge d e la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
1. Batterie
2. Câble négatif de batterie (noir)
3. Câble positif de batterie (rouge)
2
1
3
UB4CF0F0.book Page 30 Friday, December 8, 2017 10:50 AM

Entretien périodique et réglage
6-31
6
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis débrancher le
câble négatif avant d e débrancher
le câble positif.
[FCA16304]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16842]
4. Après avoir remonté la batterie, tou- jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’en dommager de façon ir-
réversible.
FAU59872
Remplacement des fusiblesLe fusible principal et les boîtiers à fusibles,
qui contiennent les fusibles protégeant les
divers circuits, se trouvent sous la selle du
pilote. (Voir page 3-20.)N.B.Pour accéder au fusible principal, déposer
le couvercle du relais de démarreur comme
illustré.1. Cache du relais de démarreur
2. Boîtier à fusibles
3. Fusible principal de rechange
4. Fusible principal
2
3
4
1
UB4CF0F0.book Page 31 Friday, December 8, 2017 10:50 AM
