Functies van instrumenten en bed ienin gselementen
3-5
3
WAARSCHUWING
DWA16041
Als het ABS-waarschuwin gslampje niet
uit gaat zo dra met een snelhei d van
10 km/h (6 mi/h) of ho ger wor dt g ere den,
of als het waarschuwin gslampje tij dens
het rij den gaat bran den of knipperen,
keert het remsysteem teru g naar con-
ventioneel remmen. Als een van de bo-
venstaan de gevallen zich voor doet, of
als het waarschuwin gslampje helemaal
niet gaat bran den, rij dan extra voorzich-
ti g om te voorkomen dat de remmen in
noo dsituaties blokkeren. Laat het rem-
systeem en de elektrische circuits zo
snel mo gelijk door een Yamaha d ealer
controleren.
DAUM3621
Controlelampje start blokkerin g“”
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
continu te knipperen om aan te geven dat
het startblokkeersysteem is ingeschakeld.
Het controlelampje stopt na 24 uur met
knipperen, maar het startblokkeersysteem
blijft ingeschakeld. Het elektrisch circuit voor het controle-
lampje kan worden ge
controleerd door de
sleutel naar “ON” te draaien. Het controle-
lampje moet enkele seconden oplichten en
dan uitgaan.
Als het controlelampje niet gaat branden
wanneer de sleutel naar “ON” wordt ge-
draaid, blijft branden of in een patroon
knippert, laat de machine dan nazien door
een Yamaha dealer. (Als er een probleem
wordt gedetecteerd in het startblokkeersy-
steem, gaat het controlelampje startblok-
kering in een patroon knipperen.)
OPMERKINGAls het controlelampje startblokkering
knippert in het patroon 5 keer langzaam ge-
volgd door 2 keer snel, betreft dit mogelijk
een storing in het transpondersignaal. Als
deze fout zich voordoet, probeer dan het
volgende. 1. Houd andere startblokkeersleutels uit de buurt van het contactslot. Andere
startblokkeersleutels kunnen signaal-
storing veroorzaken, waardoor de mo-
tor weigert te starten.
2. Start de motor met behulp van de co- deersleutel.
3. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels. 4. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan de machine en alle 3 sleu-
tels naar een Yamaha dealer en laat
de standaardsleutels opnieuw code-
ren.
UB4CD0D0.book Page 5 Monday, December 11, 2017 9:00 AM

Functies van instrumenten en bed ienin gselementen
3-7
3
Klok
De klok maakt gebruik van een 12-uursy-
steem. Wanneer het contactslot niet in de
stand “ON” staat, kan de klok 10 seconden
worden weergegeven door op de linker in-
steltoets te drukken.
De klok instellen1. Draai de sleutel naar “ON”.
2. Houd de linker en rechter insteltoets
tegelijkertijd twee seconden lang in-
gedrukt. De urenaanduiding begint te
knipperen.
3. Gebruik de rechter insteltoets om de uren in te stellen.
4. Druk op de linker insteltoets en de mi-
nutenaanduiding begint te knipperen.
5. Gebruik de rechter insteltoets om de minuten in te stellen. 6. Druk op de linker insteltoets en laat
deze dan los om de klok te starten.
Bran dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
segmenten van de brandstofniveaumeter
verdwijnen van “F” (vol) naar “E” (leeg)
naarmate het brandstofniveau verder daalt.
Als het laatste segment van de brandstofni-
veaumeter begint te knipperen, dient u zo
snel mogelijk te tanken.
OPMERKINGDeze brandstofniveaumeter is voorzien van
een zelfdiagnosefunctie. Als er een pro-
bleem wordt gedetecteerd in het elektri-
sche circuit van de brandstofniveaumeter, gaat de brandstofniveaumeter knipperen.
Als dit zich voordoet, vraag dan een
Yamaha-dealer de machine te controleren.
Eco-controlelampje
Het eco-controlelampje gaat aan wanneer
de machine wordt gebruikt op een milieu-
vriendelijke, energiezuinige manier. Het
controlelampje gaat uit als u de machine
stopt.OPMERKINGHierna volgen enkele tips om het brand-
stofverbruik te verlagen:  Voer het motortoerental tijdens acce-
lereren niet te hoog op.
 Rijd met een constante snelheid.
1. Klok
1
1. Brandstofniveaumeter
1
1. Eco-controlelampje “ECO”
1
UB4CD0D0.book Page 7 Monday, December 11, 2017 9:00 AM

Functies van instrumenten en bed ienin gselementen
3-11
3

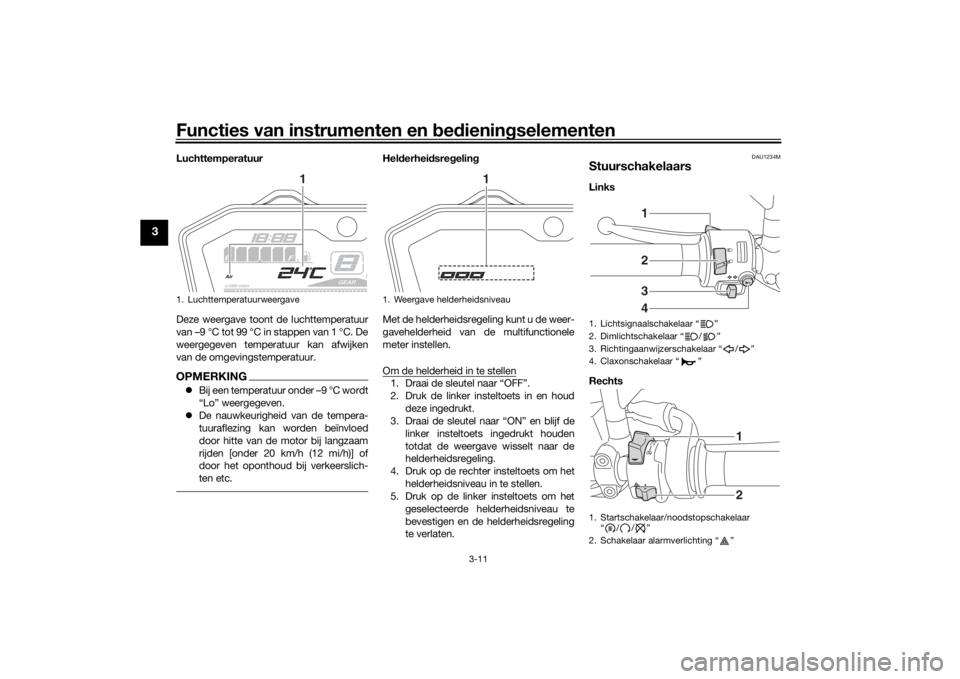

Luchttemperatuur
Deze weergave toont de luchttemperatuur
van –9 °C tot 99 °C in stappen van 1 °C. De
weergegeven temperatuur kan afwijken
van de omgevingstemperatuur.OPMERKING Bij een temperatuur onder –9 °C wordt
“Lo” weergegeven.
 De nauwkeurigheid van de tempera-
tuuraflezing kan worden beïnvloed
door hitte van de motor bij langzaam
rijden [onder 20 km/h (12 mi/h)] of
door het oponthoud bij verkeerslich-
ten etc.
Hel derhei dsre gelin g
Met de helderheidsregeling kunt u de weer-
gavehelderheid van de multifunctionele
meter instellen.
Om de helderheid in te stellen1. Draai de sleutel naar “OFF”.
2. Druk de linker insteltoets in en houd deze ingedrukt.
3. Draai de sleutel naar “ON” en blijf de
linker insteltoets ingedrukt houden
totdat de weergave wisselt naar de
helderheidsregeling.
4. Druk op de rechter insteltoets om het helderheidsniveau in te stellen.
5. Druk op de linker insteltoets om het
geselecteerde helderheidsniveau te
bevestigen en de helderheidsregeling
te verlaten.
DAU1234M
StuurschakelaarsLinks
Rechts
1. Luchttemperatuurweergave
1
1. Weergave helderheidsniveau
1
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
1. Startschakelaar/noodstopschakelaar“//”
2. Schakelaar alarmverlichting “ ”
2341
12
UB4CD0D0.book Page 11 Monday, December 11, 2017 9:00 AM

Functies van instrumenten en bed ienin gselementen
3-12
3
DAU12352
Lichtsi gnaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.OPMERKINGAls de dimlichtschakelaar is ingesteld
op “ ”, heeft de lichtsignaalschakelaar
geen effect.
DAU12401
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU68270
Startschakelaar/noo dstopschakelaar
“//”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en schuift u
de schakelaar vervolgens naar “ ”. Zie
pagina 5-1 voor startinstructies voordat u
de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU12735
Schakelaar alarmverlichtin g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wo rdt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Ge bruik de alarmverlichtin g niet g ed u-
ren de lan gere tij d als d e motor niet
d raait om dat hier door de accu kan ont-
la den.
DAU12822
Koppelin gshend elDe koppelingshendel bevindt zich aan de
linkerzijde van het stuur. Trek de hendel
naar het stuur toe om de koppeling te ont-
koppelen. Laat de hendel los om de koppe-
ling te laten aangrijpen. Voor een soepele
werking van de koppeling moet de hendel
snel ingetrokken worden en langzaam wor-
den losgelaten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-25.)1. Koppelingshendel
1
UB4CD0D0.book Page 12 Monday, December 11, 2017 9:00 AM

Functies van instrumenten en bed ienin gselementen
3-26
3
JA NEE JA NEE JA NEE
WAARSCHUWING
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Zet de noodstopschakelaar in de stand “run”.
3. Zet het contactslot aan.
4. Zet de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
De vrijstandschakelaar werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Trek de koppelingshendel in.
8. Zet de versnellingsbak in een versnelling.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Trek de koppelingshendel in.
12. Druk op de startknop.
Start de motor? De sperschakelaar van de koppelingshendel
werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Het systeem is in orde. De motorfiets mag worden gebruikt. Laat als een storing wordt aangetroffen de
machine nakijken alvorens te gaan rijden.
UB4CD0D0.book Page 26 Monday, December 11, 2017 9:00 AM

Gebruik en belan grijke rij-informatie5-1
5
DAU15952
Lees de gebruikersha ndleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van d e controle, met mo gelijk een
on geval of letsel tot g evolg.
DAUM3631
OPMERKINGDit model is uitgerust met:
 een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
gaat ook het waarschuwingslampje
motorstoring branden, maar dit is
geen storing. Draai de sleutel naar
“OFF” en dan naar “ON” om het waar-
schuwingslampje uit te zetten. Als u
dat niet doet zal de motor niet starten,
ondanks dat de motor wordt aange-
zwengeld als u op de startknop drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
DAU83331
Starten van d e motorZet onder normale omstandigheden de
versnellingsbak in de vrijstand alvorens de
motor te starten. Om de motor te starten
met een versnelling in geschakeld, moet de
zijstandaard zijn opgeklapt en moet de
koppelingshendel zijn ingeknepen.
Om de motor te starten1. Draai het contactslot naar “ON” en zet de noodstopschakelaar op “ ”.
2. Controleer of de volgende lampjes een circuitcontrole doorlopen. Waarschuwingslampje koelvloei-
stoftemperatuur
 Waarschuwingslampje motor-
storing
 Waarschuwingslampje oliedruk
 ABS-waarschuwingslampje
 Controlelampje startblokkeringOPMERKING Het waarschuwingslampje oliedruk
moet weer gaan branden en aan blij-
ven totdat de motor is gestart.
 Het ABS-waarschuwingslampje moet
uitgaan wanneer een rijsnelheid van
10 km/h (6 mi/h) of hoger wordt be-
reikt.
UB4CD0D0.book Page 1 Monday, December 11, 2017 9:00 AM

Periodiek on derhoud en afstelling
6-9
6
DAU76882
Filterbus Dit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
 Controleer alle slangaansluitingen.
 Controleer alle slangen en de filterbus
op scheuren of beschadiging en ver-
vang indien nodig.
 Controleer of het uiteinde van de be-
luchtingsslang van de filterbus niet
verstopt is en reinig deze indien nodig.
 Controleer of de beluchtingsslang van
de filterbus door de klem wordt geleid. 
Controleer of het verfmerkteken op de
beluchtingsslang van de filterbus on-
der de klem is geplaatst.
DAU60472
Motorolie en oliefilterpatroonVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren 1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen en controleer dan het
olieniveau via het kijkglas voor het
motorolieniveau linksonder in het car-
ter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
1. Filterbus
2. Ontluchtingsslang filterbus
3. Oorspronkelijke positie (verfmerkteken)
4. Klem
321
4
UB4CD0D0.book Page 9 Monday, December 11, 2017 9:00 AM

Periodiek on derhoud en afstelling
6-37
6
Oververhitte motor
WAARSCHUWING
DWA10401
Verwij der de koelvloeistofra diatorvuld op niet terwijl de motor en de koelvloeistofra diator no g heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernsti ge bran dwon den veroorzaken. Wacht tot de motor is af gekoel d.
 Bren g na verwij deren van de bor gbout voor d e radiatorvul dop een d ikke doek, bijvoor beel d een han ddoek, aan over d e ra-
d iatorvul dop en d raai deze dan lan gzaam linksom te gen de aansla g zo dat de no g aanwezi ge druk kan ontsnappen. Druk
d e dop omlaa g zo dra
het sis gelui d stopt en d raai deze linksom en verwijd er de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
UB4CD0D0.book Page 37 Monday, December 11, 2017 9:00 AM
