Commandes et instruments
3-18
3
3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immé diatement toute coulure de
carburant à l’ai de d’un chiffon pro-
pre, sec et d oux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est d élétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec pru dence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou
d ’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immé diate-
ment de vêtements.
FAU79080
ATTENTION
FCA11401
Utiliser uniquement d e l’essence sans
plomb. L’utilisation d’essence avec
plomb en dommagerait gravement cer-
taines pièces d u moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
N.B.
z Ce repère identifie le carburant re-
commandé pour ce véhicule tel que
spécifié par la réglementation euro-
péenne (EN228).
z Vérifier que la buse d’essence est
identifiée de la même manière lors du
réapprovisionnement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de minimu m 95. Si des cogne-
ments ou cliquetis surviennent, changer de
marque d’essence. L’essence sans plomb
prolonge la durée de service des bougies et
réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol ne dé-
passe pas 10 % (E10). Yamaha déconseille
l’utilisation de carburant au méthanol. En
effet, celui-ci risque d’endommager le sys-
tème d’alimentation en carburant ou de
modifier le comportement du véhicule.
Carburant recomman
dé:
Essence ordinaire sans plomb (es-
sence-alcool [E10] acceptable)
Capacité du réservoir d e carburant :
14 L (3.7 US gal, 3.1 Imp.gal)
Quantité de la réserve :
3.0 L (0.79 US gal, 0.66 Imp.gal)
E10
UB9AF0F0.book Page 18 Wednesday, July 5, 2017 11:41 AM

Utilisation et conseils importants concernant le pilotage
5-2
5
FAU67610
Mise en marche du moteur
Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
z La boîte de vitesses doit être au point
mort.
z Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille
latérale relevée.
Se référer à la page 3-25 pour plus de
détails.
1. Tourner la clé sur “ ” et s’assurer que le coupe-circuit du moteur est ré-
glé sur la position “ ”.
Le témoin d’alerte de panne du mo-
teur devrait s’allumer pendant quel-
ques secondes, puis s’éteindre.
ATTENTION : Si le témoin d ’alerte
ne s’éteint pas, faire contrôler son
circuit électrique par un conces-
sionnaire Yamaha.
[FCAT1121]
Le témoin d’alerte du système ABS
doit s’allumer lorsque le contacteur à
clé est tourné à la position “ON”, et
s’éteindre lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h).
ATTENTION
FCA17682
Si le témoin d ’alerte du système ABS ne
s’allume pas et s’éteint comme expliqué
ci- dessus, se reporter à la page 3-2 et ef-
fectuer le contrôle du circuit du témoin
d ’alerte.
2. Mettre la boîte de vitesses au point
mort. Le témoin de point mort devrait
s’allumer. Dans le cas contraire, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
3. Appuyer sur le contacteur du démar- reur pour mettre le moteur en marche.
Si le moteur ne se met pas en marche,
relâcher le contacteur du démarreur,
puis attendre quelques secondes
avant de faire un nouvel essai. Cha- que essai de mise en marche doit être
aussi court que possible afin d’écono-
miser l’énergie de la batterie. Ne pas
actionner le démarreur pendant plus
de 10 secondes d’affilée.
ATTENTION
FCA11043
En vue
de prolonger la durée de service
d u moteur, ne jamais accélérer à l’excès
tant que le moteur est froi d!
UB9AF0F0.book Page 2 Wednesday, July 5, 2017 11:41 AM

Entretien périodique et réglage
6-19
6
FAU21963
Roues coulées
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
z Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
z Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU33893
Réglage de la gar de du levier
d ’embrayage
Mesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner le boulon de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner le boulon de ré-
glage dans le sens (b).
N.B.
Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procéder
comme suit :
1. Desserrer le câble d’embrayage en tournant le boulon de réglage au levier
d’embrayage à fond dans le sens (a).
2. Desserrer le contre-écrou au carter moteur.
1. Vis de réglage de la garde du levier d’em-brayage
2. Contre-écrou
3. Garde du levier d’embrayage
Gar de du levier d ’embrayage :
10.0–15.0 mm (0.39–0.59 in)
3
(a)
1
2
(b)
UB9AF0F0.book Page 19 Wednesday, July 5, 2017 11:41 AM

Soin et remisage de la moto
7-1
7
FAU37834
Remarque concernant les pièces
d e couleur mate
ATTENTION
FCA15193
Certains mo dèles sont équipés d e piè-
ces à finition mate. Deman der conseil à
un concessionnaire Yamaha au sujet
d es pro duits d’entretien à utiliser avant
d e procéd er au nettoyage du véhicule.
L’emploi de brosses, de pro duits
chimiques mor dants ou d e détachants
griffera ou en dommagera la surface d e
ces pièces. Il convient également de ne
pas en duire les pièces à finition mate de
cire.
FAU54661
Soin
Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage 1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la
chaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA10773
z Éviter de nettoyer les roues, surtout
celles à rayons, avec des pro duits
nettoyants trop aci des. S’il s’avère
nécessaire d’utiliser ce type de pro-
d uit afin d ’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
UB9AF0F0.book Page 1 Wednesday, July 5, 2017 11:41 AM

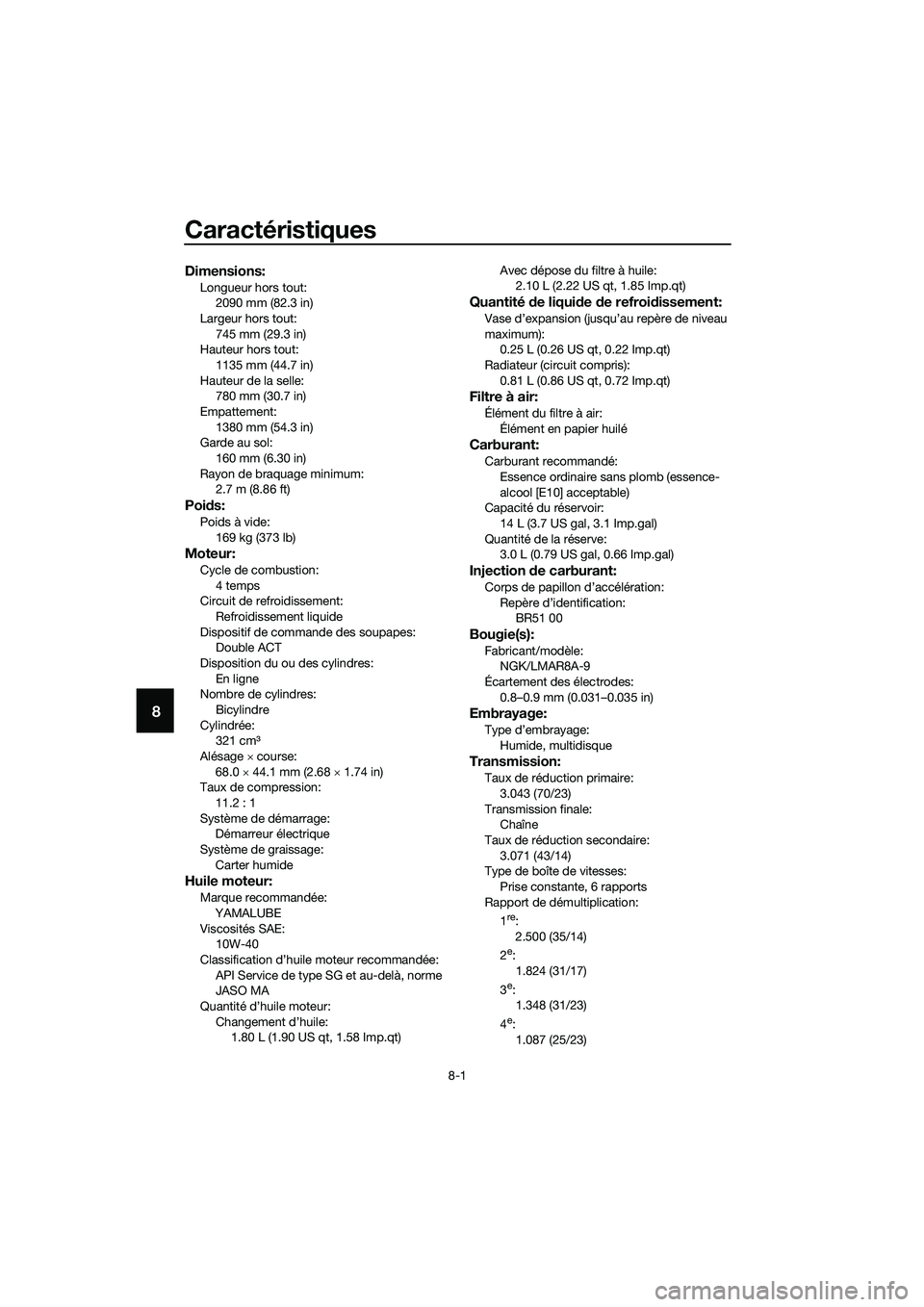

Caractéristiques
8-1
8
Dimensions:
Longueur hors tout:2090 mm (82.3 in)
Largeur hors tout:
745 mm (29.3 in)
Hauteur hors tout: 1135 mm (44.7 in)
Hauteur de la selle: 780 mm (30.7 in)
Empattement:
1380 mm (54.3 in)
Garde au sol: 160 mm (6.30 in)
Rayon de braquage minimum: 2.7 m (8.86 ft)
Poi ds:
Poids à vide:
169 kg (373 lb)
Moteur:
Cycle de combustion:4 temps
Circuit de refroidissement:
Refroidissement liquide
Dispositif de commande des soupapes: Double ACT
Disposition du ou des cylindres: En ligne
Nombre de cylindres:
Bicylindre
Cylindrée: 321 cm³
Alésage × course:
68.0 × 44.1 mm (2.68 × 1.74 in)
Taux de compression:
11.2 : 1
Système de démarrage: Démarreur électrique
Système de graissage: Carter humide
Huile moteur:
Marque recommandée:YAMALUBE
Viscosités SAE: 10W-40
Classification d’huile moteur recommandée:
API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur:
Changement d’huile:1.80 L (1.90 US qt, 1.58 Imp.qt) Avec dépose du filtre à huile:
2.10 L (2.22 US qt, 1.85 Imp.qt)
Quantité de liquid e de refroi dissement:
Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris):
0.81 L (0.86 US qt, 0.72 Imp.qt)
Filtre à air:
Élément du filtre à air:Élément en papier huilé
Carburant:
Carburant recommandé:Essence ordinaire sans plomb (essence-
alcool [E10] acceptable)
Capacité du réservoir:
14 L (3.7 US gal, 3.1 Imp.gal)
Quantité de la réserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Repère d’identification: BR51 00
Bougie(s):
Fabricant/modèle:NGK/LMAR8A-9
Écartement des électrodes: 0.8–0.9 mm (0.031–0.035 in)
Embrayage:
Type d’embrayage:Humide, multidisque
Transmission:
Taux de réduction primaire:
3.043 (70/23)
Transmission finale: Chaîne
Taux de réduction secondaire: 3.071 (43/14)
Type de boîte de vitesses:
Prise constante, 6 rapports
Rapport de démultiplication:
1
re:2.500 (35/14)
2
e: 1.824 (31/17)
3
e: 1.348 (31/23)
4
e: 1.087 (25/23)
