2018 YAMAHA MT-03 Manuale duso (in Italian)

Manutenzione e regolazione perio diche
6-4
6
HAU71372
Tabella manutenzione generale e lubrificazione
N. POSIZIONE
1 *Controllo
dia gno-
stico d el sistema • Eseguire l’ispezione dinamica
con lo strumento diagnostico
Ya m a h a .
• Controllare i codici di errore. √√√√√√
2 *Elemento filtrante • Sostituire. √√
3 Tubetto ispezione
cassa filtro • Pulire.
√√√√√
4Frizione • Controllare il funzionamento.
• Regolare.
√√√√√
5 *Freno anteriore • Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pa- stiglie freno. √√√√√√
6 *Freno posteriore • Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pa- stiglie freno. √√√√√√
7 *Tu b i f r e n i • Controllare se vi sono fessura-
zioni o danneggiamenti. √√√√√
• Sostituire. Ogni 4 anni
8 *Liqui do freni • Cambiare. Ogni 2 anni
9 *Ruote • Controllare il disassamento e
danneggiamenti.
• Sostituire se necessario. √√√√
10 *Pneumatici • Controllare la profondità batti-
strada e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario. √√√√√
11 *Cuscinetti ruote • Controllare che il cuscinetto
non sia allentato o danneggia-
to. √√√√
12 *Cuscinetti perno
di
g ui da forcellone • Controllare il funzionamento ed
un gioco eccessivo. √√√√X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.66121824
UB9AH0H0.book Page 4 Thursday, July 6, 2017 9:16 AM

Manutenzione e regolazione perio diche
6-5
6
13 Catena
di trasmis-
sione • Controllare la tensione, l’alline-
amento e le condizioni della ca-
tena di trasmissione.
• Regolare e lubrificare intera- mente la catena di trasmissione
con un lubrificante specifico
per catene a O-ring. Ogni 800 km (500 mi) e dopo
aver lavato il motociclo e averlo guidato nella pioggia o in zone umide
14 *Cuscinetti
dello
sterzo • Controllare che i gruppi dei cu-
scinetti non siano allentati. √√ √
• Riempire moderatamente con grasso a base di sapone di litio. √√
15 *Fissa
ggi d ella par-
te ciclistica • Accertarsi che tutti i dadi, i bul-
loni e le viti siano serrati corret-
tamente. √√√√√
16 Perno
di rotazione
leva freno • Lubrificare con grasso al silico-
ne. √√√√√
17 Perno
di rotazione
d el ped ale freno • Lubrificare con grasso a base
di sapone di litio. √√√√√
18 Perno
di rotazione
leva frizione • Lubrificare con grasso a base
di sapone di litio. √√√√√
19 Perno
di rotazione
d el ped ale cambio • Lubrificare con grasso a base
di sapone di litio. √√√√√
20 Cavalletto laterale • Controllare il funzionamento.
• Lubrificare con grasso a base
di sapone di litio. √√√√√
21 *Interruttore caval-
letto laterale • Controllare il funzionamento e,
se necessario, sostituire. √√√√√√
22 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
23 *Assieme ammor-
tizzatore • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
24 Olio motore •
Cambiare (scaldare il motore
prima del drenaggio).
• Controllare il livello dell’olio e l’assenza di perdite di olio nel
veicolo. Al primo intervallo e
quando l’indicatore cam- bio olio lampeggia o si
accende [ogni 5000 km (3000 mi)]. √
25 Cartuccia filtro olio • Sostituire. √√√
N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.6 6 12 18 24
UB9AH0H0.book Page 5 Thursday, July 6, 2017 9:16 AM

Manutenzione e regolazione perio diche
6-6
6
HAU72800
NOTA
z Filtro aria
• Il filtro aria di questo modello è dotato di una cartuccia monouso di carta con rive- stimento d’olio, che non va pulita con aria compressa per evitare di danneggiarla.
• Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umi-
de o polverose.
z Manutenzione del freno idraulico
• Controllare regolarmente e, se necessari o, correggere il livello liquido freni.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cam- biare il liquido freni.
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
26 *Sistema
di raffre d-
d amento • Controllare il livello del liquido
refrigerante e l’assenza di per-
dite di olio nel veicolo. √√√√√
• Cambiare. Ogni 3 anni
27 *Interruttori d
el fre-
no anteriore e d el
freno posteriore • Controllare il funzionamento.
√√√√√√
28 *Parti in movimen-
to e cavi • Lubrificare.
√√√√√
29 *Corpo manopola
acceleratore e
cavo • Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco del cavo dell’acceleratore.
• Lubrificare il corpo manopola acceleratore e il cavo. √√√√√
30 *Luci, se
gnali e in-
terruttori • Controllare il funzionamento.
• Regolare il fascio luce.
√√√√√√
N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.66121824
UB9AH0H0.book Page 6 Thursday, July 6, 2017 9:16 AM

Manutenzione e regolazione perio diche
6-7
6
HAU19643
Controllo delle can dele
Le candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica. Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTA
In mancanza di una chiave dinamometrica
per installare la cand
ela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
Can dela secon do specifica:
NGK/LMAR8A-9
1. Distanza tra gli elettrodi
Distanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia d i serraggio:
Candela: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB9AH0H0.book Page 7 Thursday, July 6, 2017 9:16 AM

Manutenzione e regolazione perio diche
6-8
6
HAU36112
Filtro a carboni attivi
Questo modello è dotato di un filtro a car-
boni attivi per evitare lo scarico nell’atmo-
sfera dei vapori di carburante. Prima di
utilizzare questo veicolo, eseguire i seguen-
ti controlli:
z Verificare il collegamento di ciascun
tubo.
z Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessu-
rati o danneggiati. Sostituire se dan-
neggiata.
z Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
HAUN1150
Olio motore e cartuccia filtro olio
Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò di ispezione
situato in basso sul lato destro del car-
ter.
NOTA
Il livello olio motore deve trovarsi tra i riferi-
menti di livello minimo e massimo.
4. Se l’olio motore è al di sotto al riferi-
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
3
4
1
2
UB9AH0H0.book Page 8 Thursday, July 6, 2017 9:16 AM

Manutenzione e regolazione perio diche
6-9
6
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
4. Togliere la carenatura togliendo i bul- loni.
5. Togliere il tappo bocchettone riempi- mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.
NOTA
Saltare le fasi 6–8 se non si sostituisce la
cartuccia filtro olio.
6. Togliere la cartuccia filtro olio con unachiave filtro olio.
NOTA
Le chiavi filtro olio sono disponibili presso i
concessionari Yamaha.
7. Applicare uno strato sottile di olio mo-tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTA
Verificare che l’O-ring sia assestato corret-
tamente.
8. Installare la nuova cartuccia filtro oliocon la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.
1. Carenatura
2. Bullone
1. Bullone drenaggio olio
2. Guarnizione
12
12
1. Chiave filtri olio
2. Cartuccia filtro olio
1. O-ring
12
UB9AH0H0.book Page 9 Thursday, July 6, 2017 9:16 AM

Manutenzione e regolazione perio diche
6-10
6
9. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
NOTA
Installare la guarnizione nuova come illu-
strato nella figura.
10. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
NOTA
Ricordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.
ATTENZIONE
HCA11621
zPer prevenire slittamenti della fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
z Accertarsi che non penetrino corpi
estranei nel carter.
11. Installare la carenatura installando i
bulloni.
12. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.
NOTA
Dopo l’avviamento del motore, la spia pres-
sione olio motore deve spegnersi.
1. Chiave dinamometrica
Coppia d i serraggio:
Cartuccia filtro olio: 17 N·m (1.7 kgf·m, 13 lb·ft)
1. Bullone drenaggio olio
2. Guarnizione
Coppia d i serraggio:
Bullone di drenaggio olio motore:
20 N·m (2.0 kgf·m, 15 lb·ft)
1
2
1
Olio motore consig liato:
Vedere pagina 8-1.
Quantità di olio:
Cambio olio: 1.80 L (1.90 US qt, 1.58 Imp.qt)
Con rimozione dell'elemento filtro
olio: 2.10 L (2.22 US qt, 1.85 Imp.qt)
UB9AH0H0.book Page 10 Thursday, July 6, 2017 9:16 AM

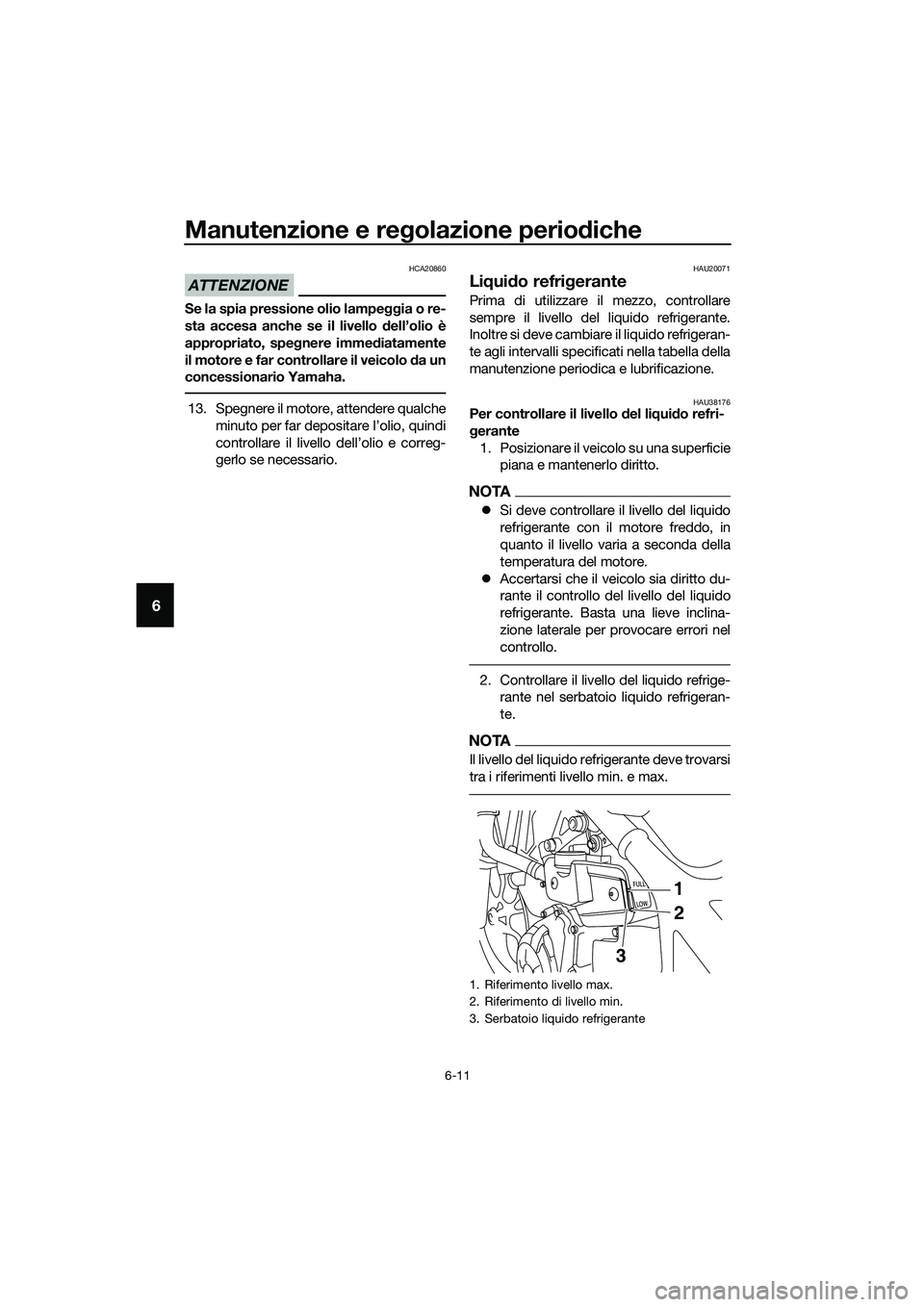

Manutenzione e regolazione perio diche
6-11
6
ATTENZIONE
HCA20860
Se la spia pressione olio lampe ggia o re-
sta accesa anche se il livello dell’olio è
appropriato, spe gnere imme diatamente
il motore e far controllare il veicolo da un
concessionario Yamaha.
13. Spegnere il motore, attendere qualche
minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
HAU20071
Liqui do refrig erante
Prima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU38176Per controllare il livello del li qui do refri-
g erante
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
NOTA
zSi deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
z Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigeran-
te.
NOTA
Il livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
1. Riferimento livello max.
2. Riferimento di livello min.
3. Serbatoio liquido refrigerante
1
2
3
UB9AH0H0.book Page 11 Thursday, July 6, 2017 9:16 AM
