2018 YAMAHA KODIAK 450 Manuale de Empleo (in Spanish)

8-13
8
Para montar un panel
1. Empuje el panel para fijar las lengüetas.
2. Monte el panel A.
Panel D
Para desmontar el panel
Quite los pernos y seguidamente desmonte el pa-
nel.
UBB560S0.book Page 13 Thursday, March 9, 2017 8:57 AM

8-14
8Para montar el panel
Coloque el panel en su posición original y apriete
los pernos.
Panel E
Para desmontar el panelTire hacia fuera por los puntos indicados para sol-
tar los salientes y, a continuación, extraiga el pa-
nel. Para montar el panel
Introduzca el lado derecho del panel en su posi-
ción y, a continuación, presione los salientes para
acoplarlos.
1. Perno
2. Panel D
1
2
UBB560S0.book Page 14 Thursday, March 9, 2017 8:57 AM

8-15
8
Panel F
Para desmontar el panel
1. Retire los paneles B y C.
2. Retire la cubierta.
Para YFM45KPXJ / YFM45KPAJ /
YFM45KPHJ: Desmonte la cubierta del
faro central. (Véase la página 8-62).
 Para YFM45KDXJ / YFM45KDHJ: Des-
monte la cubierta del manillar.
YFM45KPXJ / YFM45KPAJ / YFM45KPHJ YFM45KDXJ / YFM45KDHJ
3. Extraiga los pernos del portaequipajes supe- rior.1. Tapa del faro central
1
1. Cubierta del manillar
1
UBB560S0.book Page 15 Thursday, March 9, 2017 8:57 AM

8-16
84. Extraiga los pernos del portaequipajes de la
parte inferior del guardabarros y, a continua-
ción, quite el portaequipajes.
5. Extraiga las fijaciones rápidas.
1. Perno del portaequipajes (superior)
2. Panel F
1
1
1
2
1. Perno del portaequipajes (debajo de los guardabarros)
1. Perno del portaequipajes (debajo de los guardabarros)
1
1
UBB560S0.book Page 16 Thursday, March 9, 2017 8:57 AM

8-17
8
6. Levante el panel y desconecte el acoplador. Para montar el panel
1. Conecte el acoplador y, a continuación, sitúe
el panel en su posición original.
2. Coloque las fijaciones rápidas.
3. Monte el portaequipajes en la posición origi- nal y coloque los pernos del portaequipajes
en la parte inferior del guardabarros.
4. Coloque los pernos del portaequipajes supe- rior y apriételos con el par especificado.
1. Fijación rápida
1. Acoplador
1
1
UBB560S0.book Page 17 Thursday, March 9, 2017 8:57 AM

8-18
85. Coloque la cubierta.
Para YFM45KPXJ / YFM45KPAJ /
YFM45KPHJ: Monte la cubierta del faro
central.
 Para YFM45KDXJ / YFM45KDHJ: Monte la
cubierta del manillar.
6. Monte los paneles.
SBU23214Comprobación de la bujíaLa bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los de-
pósitos de material provocan la erosión lenta de
cualquier bujía, por lo que esta debe desmontarse
y comprobarse de acuerdo con el cuadro de man-
tenimiento periódico y engrase. Además, el esta-
do de la bujía puede reflejar el estado del motor.
Para desmontar la bujía 1. Retire la tapa de bujía. 2. Desmonte la bujía como se muestra con la
llave de bujías incluida en el juego de herra-
mientas del propietario.
Pares de apriete:
Perno del portaequipajes (superior):34 N·m (3.4 kgf·m, 25 lb·ft)
Perno del portaequipajes (guardabarros in-
ferior): 7 N·m (0.7 kgf·m, 5.2 lb·ft)
1. Tapa de bujía
1
UBB560S0.book Page 18 Thursday, March 9, 2017 8:57 AM

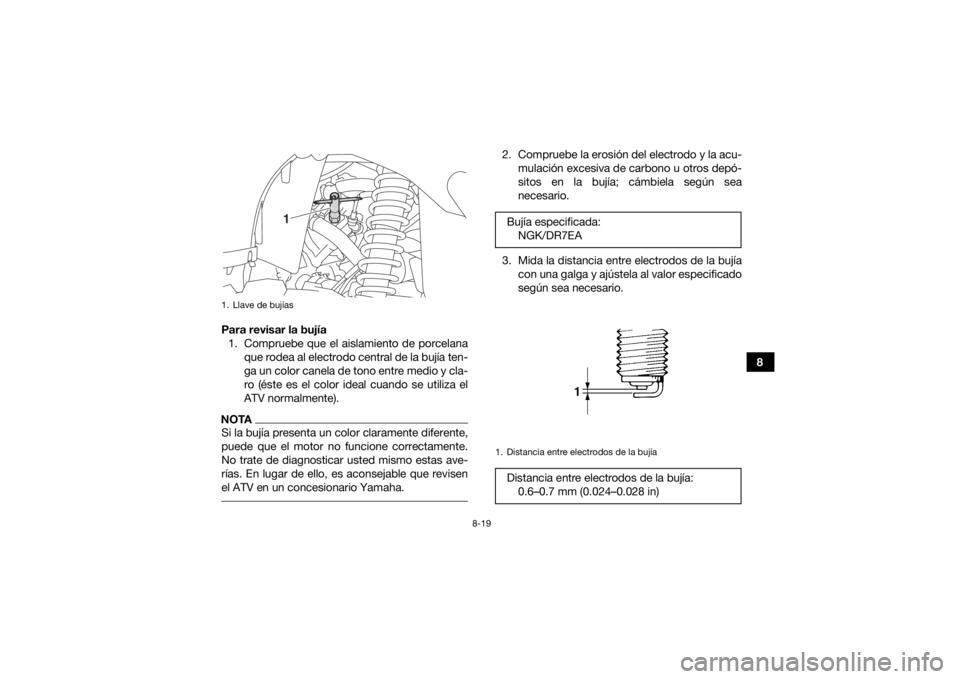

8-19
8
Para revisar la bujía
1. Compruebe que el aislamiento de porcelana que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y cla-
ro (éste es el color ideal cuando se utiliza el
ATV normalmente).
NOTASi la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente.
No trate de diagnosticar usted mismo estas ave-
rías. En lugar de ello, es aconsejable que revisen
el ATV en un concesionario Yamaha.
2. Compruebe la erosión del electrodo y la acu-mulación excesiva de carbono u otros depó-
sitos en la bujía; cámbiela según sea
necesario.
3. Mida la distancia entre electrodos de la bujía con una galga y ajústela al valor especificado
según sea necesario.
1. Llave de bujías
1
Bujía especificada:NGK/DR7EA1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bujía:0.6–0.7 mm (0.024–0.028 in)
UBB560S0.book Page 19 Thursday, March 9, 2017 8:57 AM

8-20
8Para montar la bujía
1. Limpie la superficie de la junta de la bujía y su superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriéte- la con el par especificado.
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 vuelta después de ha-
berla apretado a mano. No obstante, deberá apre-
tar la bujía con el par especificado tan pronto
como sea posible. 3. Coloque la tapa de bujía.
SBU30243Aceite de motor y cart ucho del filtro de
aceiteDebe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el
aceite y el cartucho del filtro de aceite según los
intervalos que se especifican en el cuadro de
mantenimiento periódico.
Para comprobar el nivel de aceite del motor
1. Sitúe el ATV sobre una superficie nivelada.
2. Desmonte el panel E. (Véase la página 8-10).
3. Compruebe el nivel de aceite del motor con el motor frío.NOTASi ha arrancado el motor antes de comprobar el
nivel de aceite, para que la medición sea precisa
deje que el motor se caliente y luego espere al me-
nos diez minutos para que se asiente el aceite. 4. Extraiga el tapón de llenado de aceite del mo-tor y limpie la varilla con un trapo limpio.
Par de apriete:
Bujía:18 N·m (1.8 kgf·m, 13 lb·ft)
UBB560S0.book Page 20 Thursday, March 9, 2017 8:57 AM
