2018 YAMAHA FJR1300AE Manuale duso (in Italian)

Strumento e funzioni di controllo
3-35
3
5. Inserire la sporgenza sul lato anteriore
della sella pilota nel supporto sella A
come illustrato in figura.
6. Allineare la sporgenza sul fondo della sella pilota con la tacca della posizio-
ne “L”, e poi premere il retro della sella
verso il basso per bloccarla in posizio-
ne come illustrato nella figura. 7. Installare la sella passeggero.
NOTA
Verificare che le selle siano fissate salda-
mente prima di utilizzare il mezzo.
1. Regolatore posizione altezza della sella
pilota
2. Riferimento “L”
3. Riferimento d’accoppiamento
1. Sporgenza
2. Copertura del supporto sella pilota
3. Supporto sella A (per posizione bassa)
12
3
1. Tacca posizione “L”
UB96H1H0.book Page 35 Thursday, July 6, 2017 9:44 AM

Strumento e funzioni di controllo
3-36
3
HAU73350
Vani portaoggetti
Il veicolo è equipaggiato con due vani por-
taoggetti.
Il vano portaoggetti A si trova sotto la sella
pilota. (Vedere pagina 3-32.)
Il vano portaoggetti B si trova sotto la sella
passeggero. (Vedere pagina 3-32.)
ATTENZIONE
HCA23290
L’IMU non può essere manutenuta
dall’utente e d è molto delicata, quin di si
sconsi glia di to gliere il coperchio protet-
tivo, sistemare eventuale materiale
estraneo in prossimità d ell’IMU o mani-
polare l’IMU direttamente.
 Non spostare o rimontare l’IMU in
un’altra posizione.
 Non esporre l’IMU a colpi violenti o
a forte umi dità. 
Non ostruire il foro di sfiato IMU e
non pulirlo con aria compressa.
Quando si ripongono documenti o altri og-
getti un vano portaoggetti, ricordarsi di
metterli in una busta di plastica in modo
che non si bagnino. Quando si lava il veico-
lo, prestare attenzione a non far penetrare
acqua nei vani portaoggetti.
AVVERTENZA
HWA14421
 Non superare il limite di carico di
1k g (2 lb) per lo scomparto porta-
o ggetti A.
 Non superare il limite di carico di
3k g (7 lb) per lo scomparto porta-
o ggetti B.
 Non superare il carico massimo di
212 k g (467 lb) per il veicolo.
1. Vano portaoggetti A
1. Vano portaoggetti B
2. Coperchio protettivo
3. Unità di misura inerziale (IMU)
1
1
2
23
UB96H1H0.book Page 36 Thursday, July 6, 2017 9:44 AM

Strumento e funzioni di controllo
3-37
3
HAU39482
Scatola deg li accessori
La scatola degli accessori si trova dietro il
pannello strumenti.
Per aprire la scatola deg li accessori
1. Inserire la chiave nel blocchetto ac- censione, e poi girarla su “ON”.
2. Premere il pulsante della scatola degli
accessori, e poi aprire il coperchio
della scatola degli accessori.
3. Girare la chiave su “OFF” per preser- vare la batteria.
Per chiu dere la scatola deg li accessori
1. Abbassare il coperchio della scatola degli accessori.
2. Sfilare la chiave.
ATTENZIONE
HCA11802
Non mettere o ggetti sensibili al calore
nella scatola deg li accessori. La scatola
d eg li accessori può riscal darsi quand o il
motore è in funzione o il veicolo è espo-
sto alla luce solare diretta.
AVVERTENZA
HWA11422
 Non superare il limite di carico di
0.3 k g (0.66 lb) per la scatola deg li
accessori. 
Non superare il carico massimo di
212 k g (467 lb) per il veicolo.
1. Coperchio della scatola degli accessori
2. Scatola degli accessori
3. Pulsante scatola degli accessori
1
23
UB96H1H0.book Page 37 Thursday, July 6, 2017 9:44 AM

Strumento e funzioni di controllo
3-38
3
HAU39612

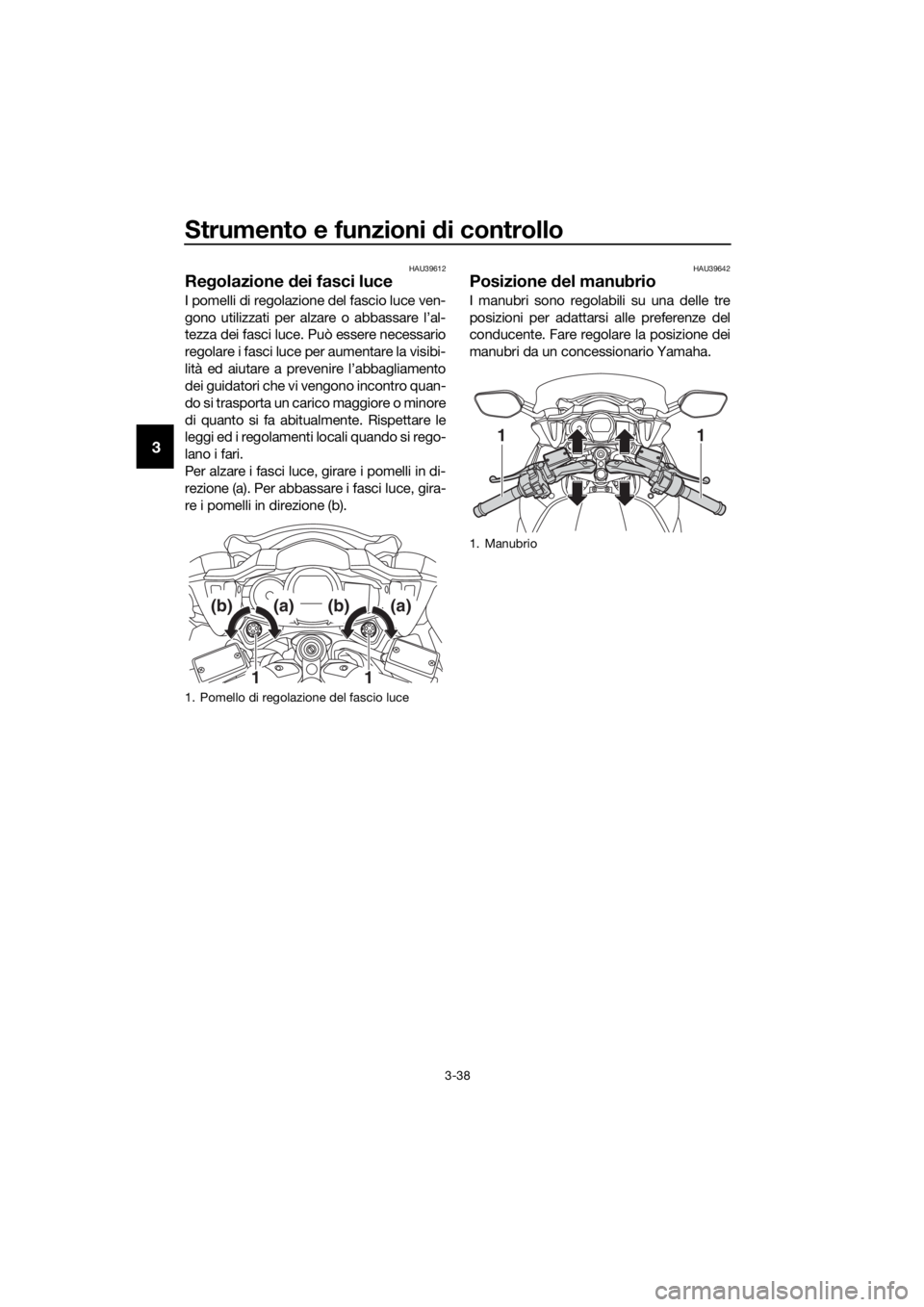

Regolazione dei fasci luce
I pomelli di regolazione del fascio luce ven-
gono utilizzati per alzare o abbassare l’al-
tezza dei fasci luce. Può essere necessario
regolare i fasci luce per aumentare la visibi-
lità ed aiutare a prevenire l’abbagliamento
dei guidatori che vi vengono incontro quan-
do si trasporta un carico maggiore o minore
di quanto si fa abitualmente. Rispettare le
leggi ed i regolamenti locali quando si rego-
lano i fari.
Per alzare i fasci luce, girare i pomelli in di-
rezione (a). Per abbassare i fasci luce, gira-
re i pomelli in direzione (b).
HAU39642
Posizione del manubrio
I manubri sono regolabili su una delle tre
posizioni per adattarsi alle preferenze del
conducente. Fare regolare la posizione dei
manubri da un concessionario Yamaha.
1. Pomello di regolazione del fascio luce
11
(b)(a)(b)(a)
1. Manubrio
11
UB96H1H0.book Page 38 Thursday, July 6, 2017 9:44 AM

Strumento e funzioni di controllo
3-39
3
HAU54151

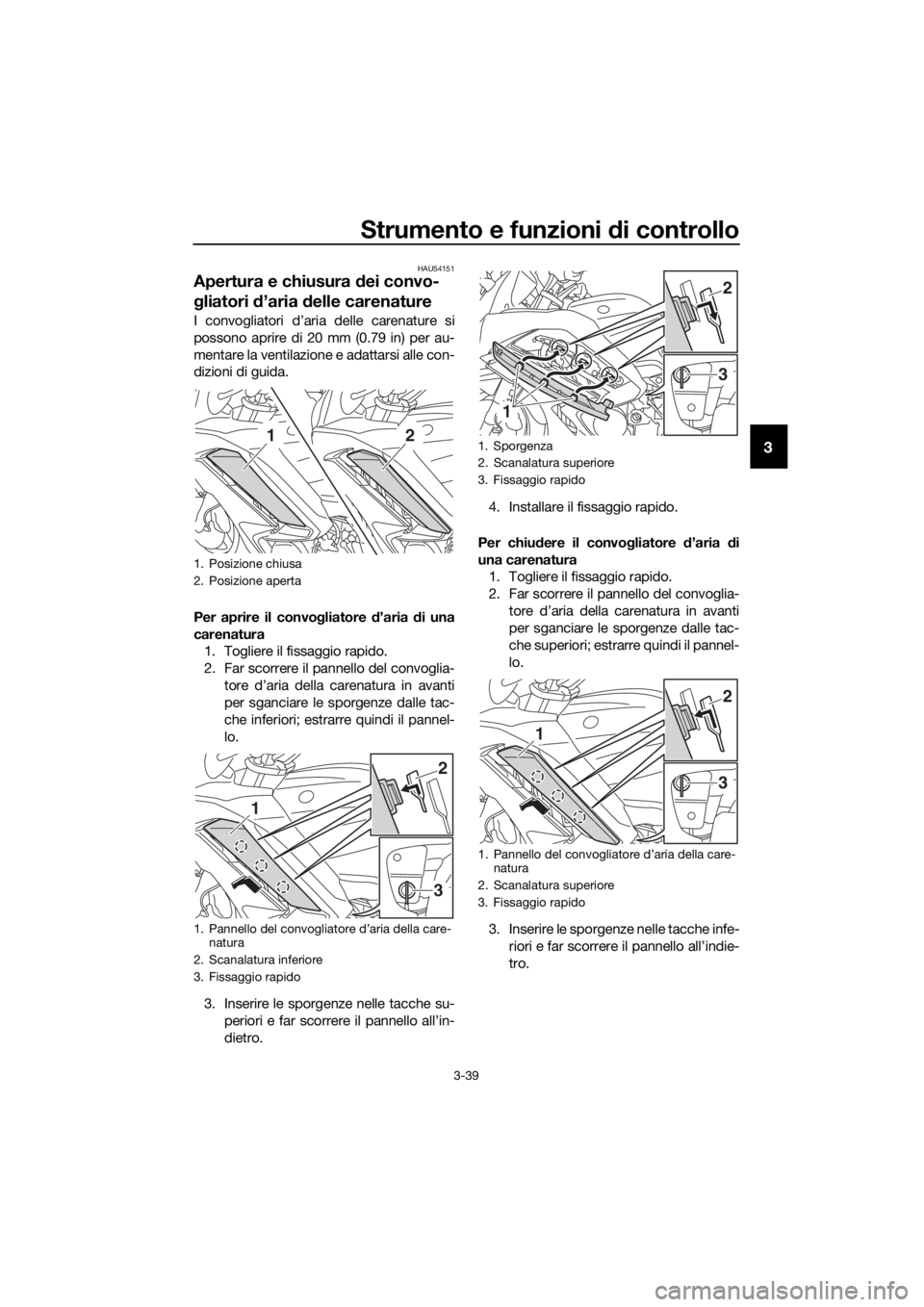

Apertura e chiusura dei convo-
g liatori d’aria d elle carenature
I convogliatori d’aria delle carenature si
possono aprire di 20 mm (0.79 in) per au-
mentare la ventilazione e adattarsi alle con-
dizioni di guida.
Per aprire il convo gliatore d’aria di una
carenatura 1. Togliere il fissaggio rapido.
2. Far scorrere il pannello del convoglia-
tore d’aria della carenatura in avanti
per sganciare le sporgenze dalle tac-
che inferiori; estrarre quindi il pannel-
lo.
3. Inserire le sporgenze nelle tacche su- periori e far scorrere il pannello all’in-
dietro. 4. Installare il fissaggio rapido.
Per chiu dere il convo gliatore d’aria di
una carenatura 1. Togliere il fissaggio rapido.
2. Far scorrere il pannello del convoglia-
tore d’aria della carenatura in avanti
per sganciare le sporgenze dalle tac-
che superiori; estrarre quindi il pannel-
lo.
3. Inserire le sporgenze nelle tacche infe- riori e far scorrere il pannello all’indie-
tro.
1. Posizione chiusa
2. Posizione aperta
1. Pannello del convogliatore d’aria della care-natura
2. Scanalatura inferiore
3. Fissaggio rapido
12
3
1
2
1. Sporgenza
2. Scanalatura superiore
3. Fissaggio rapido
1. Pannello del convogliatore d’aria della care- natura
2. Scanalatura superiore
3. Fissaggio rapido
1
3
2
3
1
2
UB96H1H0.book Page 39 Thursday, July 6, 2017 9:44 AM

Strumento e funzioni di controllo
3-40
3
4. Installare il fissaggio rapido.
NOTA
Accertarsi che i pannelli dei convogliatori
d’aria delle carenature siano installati cor-
rettamente prima di mettersi in marcia.
HAU39672

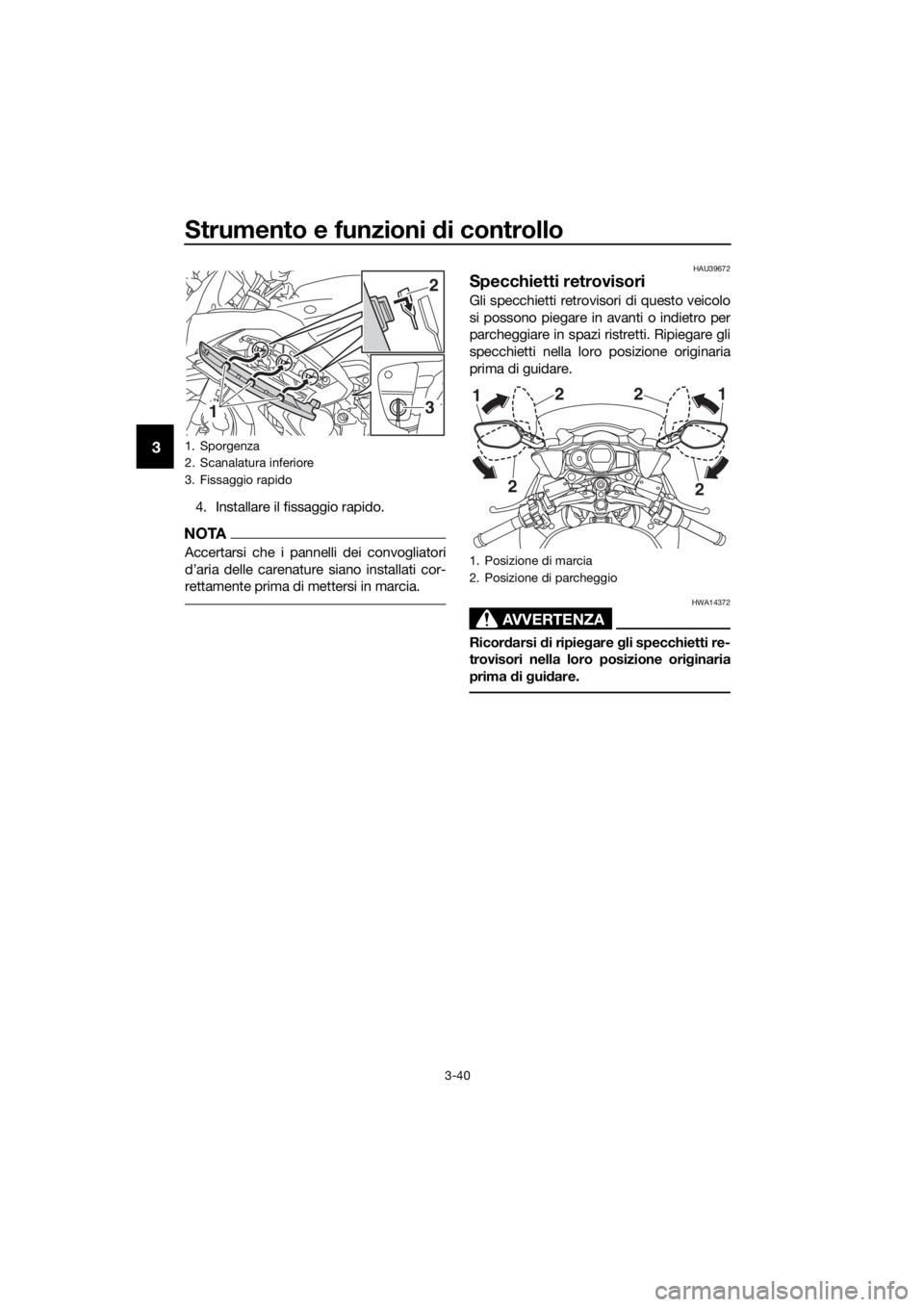

Specchietti retrovisori
Gli specchietti retrovisori di questo veicolo
si possono piegare in avanti o indietro per
parcheggiare in spazi ristretti. Ripiegare gli
specchietti nella loro posizione originaria
prima di guidare.
AVVERTENZA
HWA14372
Ricordarsi di ripie gare gli specchietti re-
trovisori nella loro posizione ori ginaria
prima di g ui dare.
1. Sporgenza
2. Scanalatura inferiore
3. Fissaggio rapido
13
2
1. Posizione di marcia
2. Posizione di parcheggio
2
2
1
2 2
1
UB96H1H0.book Page 40 Thursday, July 6, 2017 9:44 AM

Strumento e funzioni di controllo
3-41
3
HAU55425

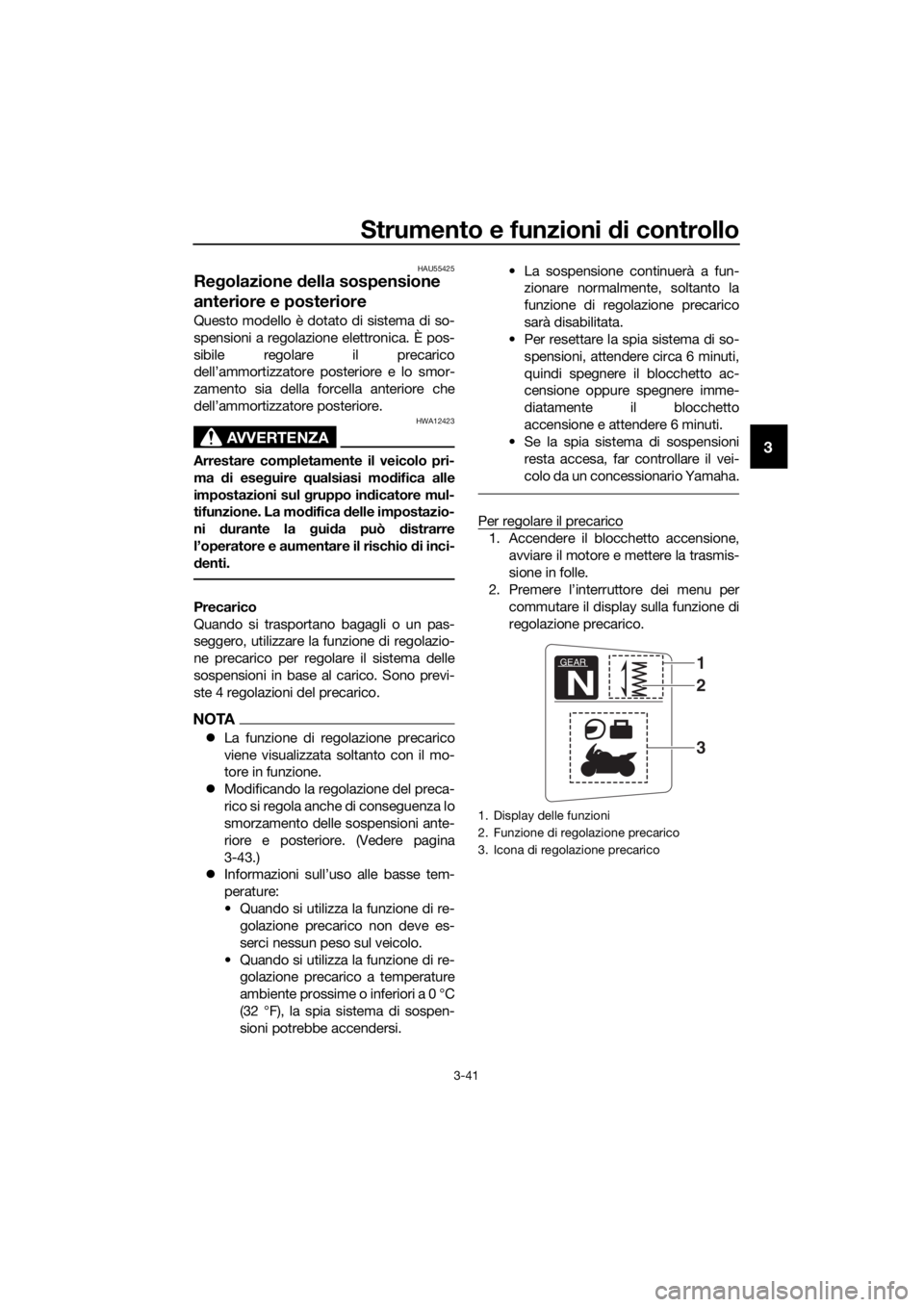

Regolazione della sospensione
anteriore e posteriore
Questo modello è dotato di sistema di so-
spensioni a regolazione elettronica. È pos-
sibile regolare il precarico
dell’ammortizzatore posteriore e lo smor-
zamento sia della forcella anteriore che
dell’ammortizzatore posteriore.
AVVERTENZA
HWA12423
Arrestare completamente il veicolo pri-
ma di ese guire qualsiasi mo difica alle
impostazioni sul gruppo in dicatore mul-
tifunzione. La mo difica delle impostazio-
ni durante la g uida può d istrarre
l’operatore e aumentare il rischio di inci-
d enti.
Precarico
Quando si trasportano bagagli o un pas-
seggero, utilizzare la funzione di regolazio-
ne precarico per regolare il sistema delle
sospensioni in base al carico. Sono previ-
ste 4 regolazioni del precarico.
NOTA
 La funzione di regolazione precarico
viene visualizzata soltanto con il mo-
tore in funzione.
 Modificando la regolazione del preca-
rico si regola anche di conseguenza lo
smorzamento delle sospensioni ante-
riore e posteriore. (Vedere pagina
3-43.)
 Informazioni sull’uso alle basse tem-
perature:
• Quando si utilizza la funzione di re- golazione precarico non deve es-
serci nessun peso sul veicolo.
• Quando si utilizza la funzione di re- golazione precarico a temperature
ambiente prossime o inferiori a 0 °C
(32 °F), la spia sistema di sospen-
sioni potrebbe accendersi. • La sospensione continuerà a fun-
zionare normalmente, soltanto la
funzione di regolazione precarico
sarà disabilitata.
• Per resettare la spia sistema di so-
spensioni, attendere circa 6 minuti,
quindi spegnere il blocchetto ac-
censione oppure spegnere imme-
diatamente il blocchetto
accensione e attendere 6 minuti.
• Se la spia sistema di sospensioni
resta accesa, far controllare il vei-
colo da un concessionario Yamaha.
Per regolare il precarico
1. Accendere il blocchetto accensione, avviare il motore e mettere la trasmis-
sione in folle.
2. Premere l’interruttore dei menu per commutare il display sulla funzione di
regolazione precarico.
1. Display delle funzioni
2. Funzione di regolazione precarico
3. Icona di regolazione precarico
GEAR
N
1
3
2
UB96H1H0.book Page 41 Thursday, July 6, 2017 9:44 AM

Strumento e funzioni di controllo
3-42
3
3. Utilizzare l’interruttore di selezione per
selezionare l’icona di regolazione del
precarico desiderato.
Selezionare la regolazione idonea tra
le 4 icone seguenti in funzione del ca-
rico.
Durante la regolazione del precarico, il
display informativo visualizza una se-
rie di puntini in movimento che forma-
no un cerchio. Quando ricompare
l’icona, la regolazione del precarico è
terminata. Durante la regolazione del precarico, la vi-
sualizzazione del display informativo può
cambiare come segue.
 Se si spegne il blocchetto accensione
o si arresta il motore durante la rego-
lazione del precarico, la seguente ico-
na di regolazione del precarico
lampeggia per segnalare che la rego-
lazione corrente del precarico non
corrisponde all’icona visualizzata. In
tal caso, ripetere la regolazione.
 Se il veicolo si muove, la seguente ico-
na di regolazione del precarico lam-
peggia per segnalare che la
regolazione corrente del precarico
non corrisponde all’icona visualizzata.
In tal caso, arrestare il veicolo e ripete-
re la regolazione.
1. Interruttore dei menu “MENU”
2. Interruttore di selezione “ / ”
1. Solo pilota
2. Pilota + bagagli
3. Pilota + passeggero
4. Pilota + passeggero e bagagli
1
2
12
34
GEAR
N
GEAR
N
GEAR
N
GEAR
N
