2018 YAMAHA FJR1300A ESP

Funções dos controlos e instrumentos
3-4
3
PAU4939D
In dica dores luminosos e luzes de
a d vertência
PAU11032In dica dores luminosos de mu dança de
d ireção “ ” e “ ”
Cada indicador luminoso ficará intermiten-
te quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU11061In dica dor luminoso de ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11124Luz de a dvertência do nível de óleo
“”
Esta luz de advertência acende-se se o ní-
vel do óleo do motor estiver baixo.
O circuito elétrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to elétrico.
NOTA
Mesmo que o nível do óleo seja suficiente,
a luz de advertência pode tremeluzir quan-
do conduzir num declive ou durante uma
aceleração ou desaceleração súbita, o que
não significa uma avaria.
PAU58402In dica dores luminosos de controlo de
cruzeiro “ ” e “SET”
Estes indicadores luminosos acendem-se
quando o sistema de controlo de cruzeiro é
ativado. (Consulte a página 3-6.)
NOTA
Quando o veículo é ligado, estas luzes de-
verão acender-se durante alguns segun-
dos e depois apagar-se. Se as luzes não se
acenderem, solicite a um concessionário
Yamaha que verifique o veículo.
PAU73171Luz de a dvertência de problema no
motor “ ”
Esta luz de advertência acende-se se for
detetado um problema no sistema de con-
trolo do motor ou noutro sistema de con-
trolo do veículo. Se isto acontecer, solicite
a um concessionário Yamaha que verifique
o sistema de diagnóstico a bordo.
1. Indicador luminoso do sistema imobilizador “ ”
2. Indicador luminoso de mudança de direção esquerda “ ”
3. Luz de advertência de problema no motor “ ”
4. Luz de advertência do nível de óleo “ ”
5. Indicador luminoso de ponto morto “ ”
6. Indicador luminoso de máximos “ ”
7. Luz de advertência do sistema de travão an- tibloqueio (ABS) “ ”
8. Indicador luminoso de mudança de direção direita “ ”
9. Indicador luminoso do sistema de controlo de tração “ ”
10.Indicadores luminosos de controlo de cruzeiro “ ” “SET”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
128374
910
65
ABS
UB88P1P0.book Page 4 Wednesday, July 12, 2017 11:37 AM

Funções dos controlos e instrumentos
3-11
3
Taquímetro
O taquímetro elétrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o ponteiro do taquímetro avança rapida-
mente pela gama de rpm e regressa a zero
rpm, a fim de testar o circuito elétrico.
PRECAUÇÃO
PCA10032
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 9000 rpm e acima
In dica dor de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respetivo depósito. Os segmentos do visor
correspondentes ao contador de combus-
tível desaparecem de “F” (cheio) na direção
de “E” (vazio) à medida que o nível de com- bustível diminui. Quando o último segmen-
to começar a piscar, reabasteça logo que
possível.
Quando a chave é rodada para “ON”, to-
dos os segmentos do visor acendem-se, a
fim de testar o circuito elétrico.
NOTA
Se for detetado um
problema no circuito
elétrico do contador de combustível, os
segmentos do visor do contador de com-
bustível ficam intermitentes. Solicite a um
concessionário Yamaha que verifique o ve-
ículo.
In dica dor d e economia
Este indicador acende-se quando o veículo
está a ser conduzido de forma económica,
em termos de combustível, e amiga do am-
biente. O indicador apaga-se quando o ve-
ículo é desligado.
NOTA
Considere as seguintes sugestões para re-
duzir o consumo de combustível:  Evite velocidades do motor elevadas
durante a aceleração.
 Viaje a uma velocidade constante.
 Selecione a engrenagem de transmis-
são apropriada à velocidade do veícu-
lo.
1. Taquímetro
2. Zona vermelha do taquímetro
1. Indicador de combustível
1 2
GEAR
NA.TEMP
C.TEMP
1
1. Indicador de economia “ECO”
GEAR
NA.TEMP
C.TEMP
1
UB88P1P0.book Page 11 Wednesday, July 12, 2017 11:37 AM

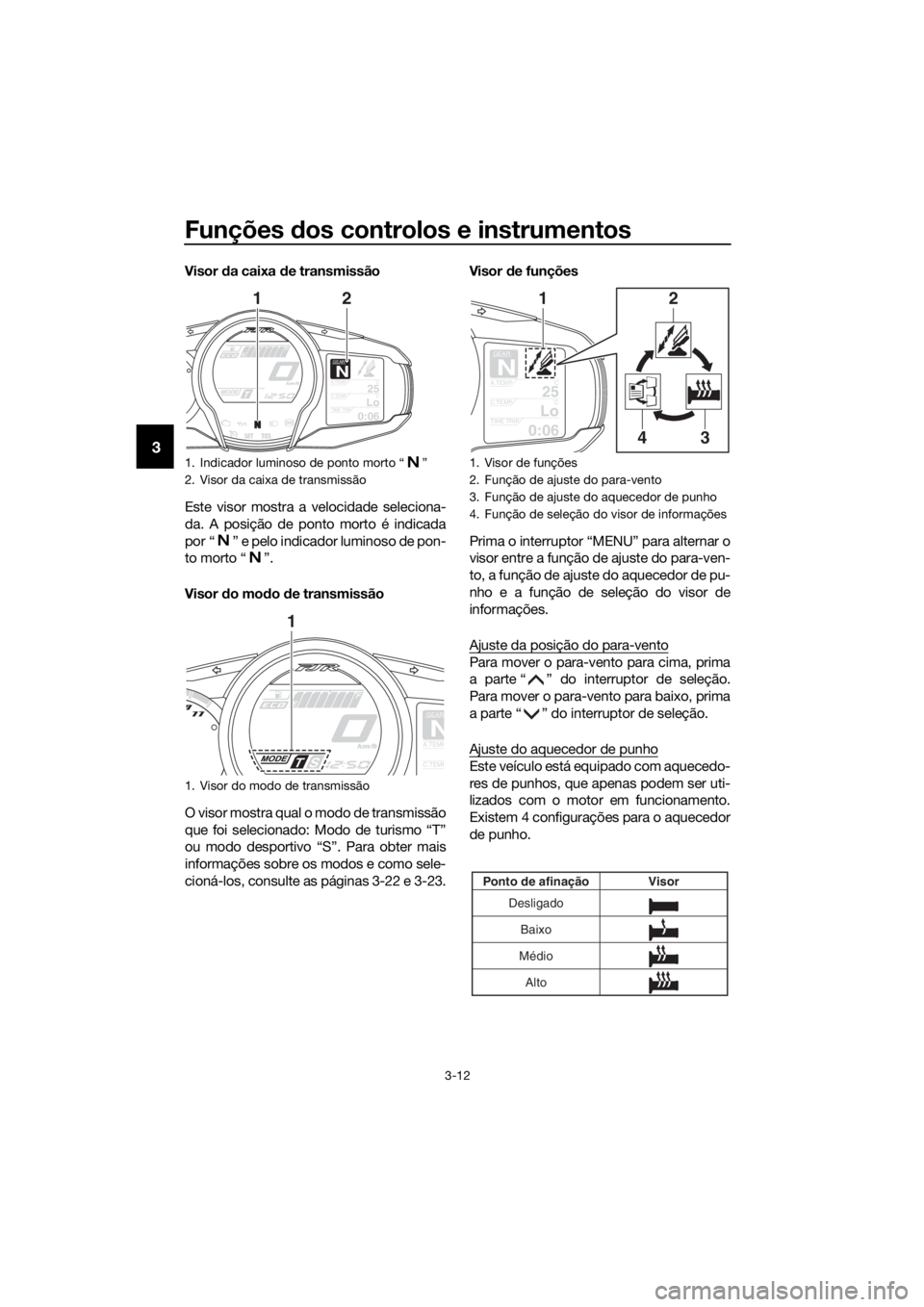

Funções dos controlos e instrumentos
3-12
3
Visor da caixa d e transmissão
Este visor mostra a velocidade seleciona-
da. A posição de ponto morto é indicada
por “ ” e pelo indicador luminoso de pon-
to morto “ ”.
Visor do mo do d e transmissão
O visor mostra qual o modo de transmissão
que foi selecionado: Modo de turismo “T”
ou modo desportivo “S”. Para obter mais
informações sobre os modos e como sele-
cioná-los, consulte as páginas 3-22 e 3-23. Visor
de funções
Prima o interruptor “MENU” para alternar o
visor entre a função de ajuste do para-ven-
to, a função de ajuste do aquecedor de pu-
nho e a função de seleção do visor de
informações.
Ajuste da posição do para-vento
Para mover o para-vento para cima, prima
a parte “ ” do interruptor de seleção.
Para mover o para-vento para baixo, prima
a parte “ ” do interruptor de seleção.
Ajuste do aquecedor de punho
Este veículo está equipado com aquecedo-
res de punhos, que apenas podem ser uti-
lizados com o motor em funcionamento.
Existem 4 configurações para o aquecedor
de punho.
1. Indicador luminoso de ponto morto “ ”
2. Visor da caixa de transmissão
1. Visor do modo de transmissão
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
12
GEAR
NA.TEMP
C.TEMP
1
1. Visor de funções
2. Função de ajuste do para-vento
3. Função de ajuste do aquecedor de punho
4. Função de seleção do visor de informações
GEAR
N
25A.TEMP˚C
LoC.TEMP˚C
0:06TIME TRIP
12
34
Desligado
Baixo
Médio Visor
Ponto de afinação
Alto
UB88P1P0.book Page 12 Wednesday, July 12, 2017 11:37 AM

Funções dos controlos e instrumentos
3-22
3
PAU49433
Mo do D (mo do de transmissão)
O Modo D é um sistema de desempenho
do motor controlado eletronicamente que
permite selecionar dois modos (modo tou-
ring “T” e modo de desporto “S”).
Prima o interruptor do modo de transmis-
são “MODE” para alternar entre os modos.
(Consulte a página 3-23 para obter explica-
ções sobre o interruptor do modo de trans-
missão.)
NOTA
Antes de utilizar o Modo D, certifique-se de
que compreende o funcionamento do mes-
mo, assim como o do interruptor do modo
de transmissão MODE.
Mo do touring “T”
O modo touring “T” é adequado para con-
dições de condução variadas.
Este modo permite que o condutor usufrua
de uma condução suave, desde a gama de
baixa velocidade à gama de alta velocida-
de.
Mo do d e desporto “S”
Neste modo, o motor apresenta uma res-
posta mais desportiva nas gamas de baixa
e média velocidade quando comparado
com o modo touring.
PAU1234M
Interruptores do guia dor
Esquer da
Direita
PAU54201Interruptor d e farol alto/baixo/
ultrapassagem “ / /PASS”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
1. Interruptor do modo de transmissão “MODE”
STOP
MODE
RUNSTART
1
1. Interruptor de menu “MENU”
2. Interruptor de seleção “ / ”
3. Interruptores do sistema de controlo de
cruzeiro
4. Interruptor da buzina “ ”
5. Interruptor do sinal de mudança de direção “/”
6. Interruptor de farol alto/baixo/ultrapassagem “ / /PASS”
1. Interruptor de paragem/andamento/ arranque “ / / ”
2. Interruptor do modo de transmissão “MODE”
3. Interruptor de perigo “ ”
R ES
SETPA S S
1
6
5
4
2
3
STOP
MODE
RUNSTART
3
2
1
UB88P1P0.book Page 22 Wednesday, July 12, 2017 11:37 AM

Funções dos controlos e instrumentos
3-23
3
Para acionar momentaneamente os máxi-
mos, prima a parte de ultrapassagem
“PASS” do interruptor enquanto os faróis
dianteiros estão em médios.
PAU12461Interruptor d o sinal de mudança de
d ireção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de dire-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501Interruptor d a buzina “ ”
Prima este interruptor para buzinar.
PAU54212Interruptor d e paragem/an damento/
arranque“//”
Para ligar o motor com o motor de arran-
que, coloque este interruptor em “ ” e
depois prima o interruptor em direção
a “ ”. Consulte a página 5-2 para obter
instruções relativas ao arranque, antes de
colocar o motor em funcionamento.
Coloque este interruptor em “ ” para des-
ligar o motor em caso de emergência, tal
como quando o veículo se vira ou o cabo
do acelerador fica preso.
PAU12735Interruptor d e perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.
PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo d urante
um longo períod o de tempo com o mo-
tor desliga do, caso contrário a bateria
pod e descarregar.
PAU12781Interruptores do sistema de controlo de
cruzeiro
Consulte uma explicação do sistema de
controlo de cruzeiro na página 3-6.
PAU54232Interruptor de menu “MENU”
Este interruptor é utilizado para realizar al-
terações às configurações no módulo do
contador multifuncional. (Consulte a pági-
na 3-10.)
PAU54222Interruptor de seleção “ / ”
Este interruptor é utilizado para realizar al-
terações às configurações no módulo do
contador multifuncional. (Consulte a pági-
na 3-10.)
PAU54691Interruptor do mo do d e transmissão
“MODE”
AVISO
PWA15341
Não mu de o Mo do D enquanto o veículo
está em an damento.
Utilizando este interruptor altera o modo de
transmissão para o modo de turismo “T” ou
para o modo desportivo “S”.
O punho do acelerador deve estar comple-
tamente fechado para poder mudar o
modo de transmissão.
O modo selecionado é mostrado no visor
do modo de transmissão. (Consulte a pági-
na 3-12.)
O modo de transmissão não pode ser alte-
rado enquanto o sistema de controlo de
cruzeiro estiver a funcionar.
UB88P1P0.book Page 23 Wednesday, July 12, 2017 11:37 AM

Funções dos controlos e instrumentos
3-26
3
PAU73181
ABS
O sistema de travão antibloqueio (ABS)
deste modelo possui um sistema de con-
trolo eletrónico duplo, o qual atua nos tra-
vões dianteiro e traseiro
independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.
O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA
 O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade igual ou superior a 10 km/h
(6 mi/h). Durante este teste, pode ou-
vir-se um ruído tipo “estalido” na uni-
dade de controlo hidráulica, e se for
aplicada a alavanca ou o pedal do tra-
vão, ainda que ligeiramente, pode
sentir-se uma vibração na alavanca e
no pedal, mas nada disto indica uma
avaria. 
Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.
PRECAUÇÃO
PCA16831
Mantenha to do o tipo d e ímanes (incluin-
d o ferramentas magnéticas, chaves d e
fen das magnéticas, etc.) afasta dos dos
cubos das ro das da frente e d e trás;
caso contrário, os rotores magnéticos
equipa dos nos cubos das ro das pod em
ficar danifica dos, resultan do num incor-
reto desempenho do ABS e do sistema
d e travões unifica do.
1. Cubo da roda da frente
1. Cubo da roda de trás
1
1
UB88P1P0.book Page 26 Wednesday, July 12, 2017 11:37 AM

Funções dos controlos e instrumentos
3-28
3
NOTA
Se o sistema de controlo de tração for de-
sativado, o indicador luminoso TCS e a luz
de advertência de problema no motor
acendem-se.
PRECAUÇÃO
PCA16801
Utilize apenas os pneus especifica dos.
(Consulte a página 6-23.) A utilização d e
pneus com outras dimensões impe dirá
que o sistema de controlo de tração
controle a rotação do pneu com preci-
são.
Para reiniciar o sistema de controlo de tra-
ção
1. Desligue o veículo e aguarde alguns
segundos.
2. Ligue o veículo e ligue o motor.
3. Depois de percorrer, pelo menos,
20 km/h (12 mph), o indicador lumino-
so TCS deverá apagar-se e o sistema
ser ativado.
4. Solicite a um concessionário Yamaha que verifique o veículo e desligue a luz
de advertência de problema no motor.
NOTA
Se o indicador luminoso TCS ou a luz de
advertência de problema no motor perma-
necerem acesas após o reinício, conduza
com precaução e solicite a verificação do
veículo num concessionário Yamaha, logo
que possível.
PAU13075
Tampa do depósito de combustí-
vel
Abertura da tampa do d epósito de com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiro s do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa d o depósito de com-
bustível
1. Coloque a tampa do depósito de combustível, empurrando-a com a
chave inserida na fechadura.
2. Rode a chave no sentido contrário ao dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.
NOTA
A tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
1. Cobertura da fechadura da tampa do depó-sito de combustível
2. Desbloquear.
1
2
UB88P1P0.book Page 28 Wednesday, July 12, 2017 11:37 AM

Funções dos controlos e instrumentos
3-29
3
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento de
combustível. As fugas d e combustível
constituem um perigo de incên dio.
PAU13222
Combustível
Verifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos d urante o rea-
bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.
1. Tubo de enchimento de depósito de com-bustível
2. Nível de combustível máximo
21
UB88P1P0.book Page 29 Wednesday, July 12, 2017 11:37 AM
