2018 TOYOTA PROACE VERSO stop start

.
.
Innehåll
Spacetourer-VP_sv_Chap00a_sommaire_ed01-2016
Råd vid körning 192
Starta och stänga av motorn: vanlig nyckel, nyckel med fjärrkontroll 195
Starta-stanna motorn, 198
Nyckelfritt lås- och "Smart Entry & Start System" 198
Parkeringsbroms 201
Hill start assist control (HAC) 202
Manuell femväxlad växellåda 203
Manuell sexväxlad växellåda 203
Växlingsindikator 204
Automatlåda 205
Elstyrd växellåda (EGS/ETG) 210
Stop & Start 214
Head-up display 218
Adjustable Speed Limiter (ASL) 220
Road Sign Assist 221
Fartbegränsare 225
Farthållare 228
Adaptive cruise control 232
Forward collision warning and Autonomous emergency braking system with Pedestrian
Detection 239
Lane Departure Alert 245
Driver Attention Alert 247
Döda vinkeln-varnare 249
Parkeringssensorer 252
Backkamera, invändig backspegel 254
180-vy bakåt 255
Däcktrycksvarnare 258Bränsletank
261
Feltankningsskydd för dieselmotor 262
Snökedjor 264
Dragkrok 265
Energisparläge 266
Tillbehör 267
Lastbågar/lasträcke 268
Byte av torkarblad 269
Motorhuven 271
Dieselmotor 272
Kontroll av nivåer 273
Kontroller 276
AdBlue® och SCR system (diesel) 278
Varningstriangel (förvaring) 282
Verktygslåda 282
Sats för provisorisk däckreparation 285
Byta hjul 291
Byte av lampa 298
Byte av säkring 311
12 V- bat ter i 316
Bogsering 320
Bränslestopp (diesel) 322Bilens mått
323
Motorer 324
Vikter 324
Identifieringsuppgifter 327
Körning Praktisk information
Om ett fel uppstår Tekniska data
Nöd- eller assistanssamtal
328
Toyota Pro Touch with navigation system 331
To y o t a P r o To u c h 419
Toyota Radio Bluetooth 473
Ljud och multimedia
Alfabetiskt register
Proace-Verso_SV.indb 310/08/2016 13:15

4
Översikt
Spacetourer-VP_sv_Chap00b_vue-ensemble_ed01-2016
Utvändigt
Tanklock, bränsletank 261-262
Feltankningsskydd 262-263
Bränslestopp, avlufta dieselmotor 322
Tyre Pressure Warning System (TPWS) 258-260
Däck, däcktryck 259-260, 327
ESC-system 15 9 -161
ABS, REF 15 9 -16 0
DSC/ASR 161
Toyota Traction Select 161, 162-163
Snökedjor 264
Framdörrar
65
Tank för tillsatsmedel AdBlue
® 278 -281
Verktygslåda 282-284
Automatisk tändning av ljusen
147
Automatisk omkoppling till helljus 151-152
Blinkers 146
Manuell inställning av strålkastarhöjd 153
Byta lampor fram 298-304
Strålkastarspolare 15 6
Skyview
®
120
Tillbehör 267-268
Öppna motorhuven 271 Nyckel
45
Nyckel, fjärrkontroll 45-50
Byte av batteri, nollställning 51
Smart Entry & Start System 52- 62
Byte av batteri, nollställning 62
Starta/stänga av motorn 198 -20 0
- nyckel, fjärrkontroll
- Smart Entry & Start System
Låsa/låsa upp bilen inifrån 64
Larm 83-85
Road Sign Assist
221-224
Forward Collision warning 239 -242
Autonomous emergency braking 242-244
Byte av torkarblad 269
Automatisk torkarfunktion 155 -15 6
Borttagning av imma och is fram 131
Dimstrålkastare 145, 299, 304
Varselljus 1 4 7, 3 0 0
Statiskt kurvljus 150
Parkeringssensor fram
252-253
Bogsering 320 -321
Proace-Verso_SV.indb 410/08/2016 13:15

6
Översikt
Spacetourer-VP_sv_Chap00b_vue-ensemble_ed01-2016
FörarplatsTaklampor 140
Komfortbelysning 153
- taklampa
- panoramatak
Invändig backspegel 143
Backkamera i den invändiga backspegeln 254
ERA-GLONASS emergency call system 158, 328-329
12-volts tillbehörsuttag 113
USB-/AUX-uttag 113 -114
Urkoppling av passagerarkrockkudden fram 170, 176
5/6-växlad manuell växellåda
203
Växlingsindikator 204
Automatisk växellåda 205-209
EGS/ETG-växellåda 210 -213
Stop & Start 214 -217
Hill start assist control 202 Manuell luftkonditionering
125 -126
Automatisk luftkonditionering
med två zoner 127-13 0
Värme/luftkonditionering bak 13 6
Återcirkulation av luft 125, 13 0
Borttagning av is och imma fram 131
Borttagning av is och imma på bakrutan 13 3
Parkeringsbroms 201
Öppna motorhuven
271
Säkringar i instrumentbrädan
311- 314 Pantalla táctil (Toyota Pro touch with
navigation system) 41- 4 3 , 3 31- 418
Pantalla táctil (Toyota Pro To u c h) 41- 4 3 , 419 - 47 2
Toyota Radio Bluetooth 44, 473- 495
Luftmunstycken
13 4
Ställa in datum och tid 44
Proace-Verso_SV.indb 610/08/2016 13:15

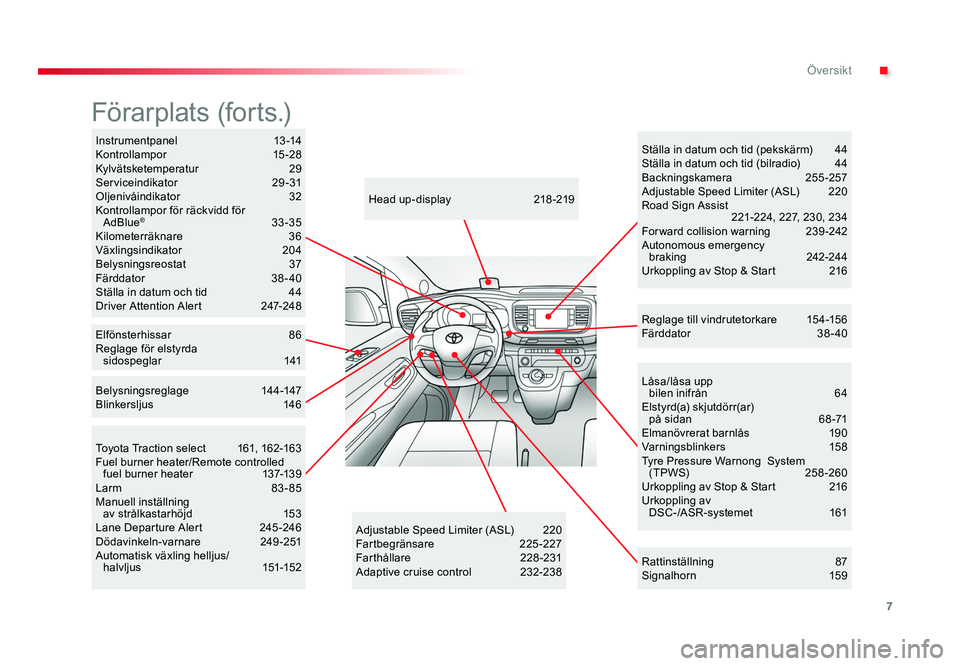

7
.Översikt
Spacetourer-VP_sv_Chap00b_vue-ensemble_ed01-2016
Låsa/låsa upp bilen inifrån 64
Elstyrd(a) skjutdörr(ar)
på sidan 6 8 -71
Elmanövrerat barnlås 19 0
Varningsblinkers 15 8
Tyre Pressure Warnong System (TPWS) 258-260
Urkoppling av Stop & Start 216
Urkoppling av DSC-/ASR-systemet 161
Rattinställning 87
Signalhorn 159
Head up-display
218 -219
Förarplats (forts.)
Reglage till vindrutetorkare 15 4 -15 6
Färddator 38-40
Adjustable Speed Limiter (ASL) 220
Fartbegränsare 225-227
Farthållare 228 -231
Adaptive cruise control 232-238
Instrumentpanel
13 -14
Kontrollampor 15 -28
Kylvätsketemperatur 29
Serviceindikator 29 - 31
Oljenivåindikator 32
Kontrollampor för räckvidd för AdBlue
® 33-35
Kilometerräknare 36
Växlingsindikator 204
Belysningsreostat 37
Färddator 38-40
Ställa in datum och tid 44
Driver Attention Alert 247-248
Elfönsterhissar 86
Reglage för elstyrda sidospeglar 141
Toyota Traction select 161, 162-163
Fuel burner heater/Remote controlled fuel burner heater 137-13 9
Larm 83-85
Manuell inställning av strålkastarhöjd 153
Lane Departure Alert 245 -246
Dödavinkeln-varnare 24 9 - 2 51
Automatisk växling helljus/ halvljus 151-152 Ställa in datum och tid (pekskärm)
44
Ställa in datum och tid (bilradio) 44
Backningskamera 255-257
Adjustable Speed Limiter (ASL) 220
Road Sign Assist 221-224, 227, 230, 234
Forward collision warning 239 -242
Autonomous emergency braking 242-244
Urkoppling av Stop & Start 216
Belysningsreglage 14 4 -147
Blinkersljus 146
Proace-Verso_SV.indb 710/08/2016 13:15

19
1
Instrumentpanelen
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016
KontrollampaIndikering Orsak Åtgärder/observationer
+ Automatisk
felsökning för
motorn
Fast sken,
tillsammans med
STOP-lampan. Ett allvarligt fel på motorn har
upptäckts.
Stanna så fort som möjligt utan att äventyra säkerheten.
Parkera bilen, stäng av motorn och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Glödning av
dieselmotor Fast sken.
Tändningen är i läge 2 (Contact).
Eller
Startknappen "START/STOP" har
tryckts in. Vänta tills lampan släcks innan du startar.
När den släcks startar bilen direkt, förutsatt att du:
-
trampar ned kopplingspedalen i bilar med manuell
växellåda,
- behåller bromspedalen nedtryckt med en automatisk eller elstyrd växellåda.
Hur länge lampan lyser beror på väderförhållandena
(upp till ca trettio sekunder vid extrema förhållanden).
Om motorn inte startar ska du slå till tändningen igen
och på nytt vänta tills lampan slocknar. Sedan gör du
ett nytt startförsök.
Motorns
självdiagnostik
Fast sken.
Fel i avgasreningen.
Kontrollampan ska slockna när motorn startar.
Om den inte slocknar ska du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning.
Blinkar.Fel i motorstyrningen. Det finns risk för att katalysatorn förstörs.
Låt en auktoriserad Toyota-åter försäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera det.
+ Fast sken,
tillsammans med
SERVICE-lampan.
Ett mindre motor fel har upptäckts. Låt en auktoriserad Toyota-åter försäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera det.
Proace-Verso_SV.indb 1910/08/2016 13:15

20
Instrumentpanelen
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016
KontrollampaIndikering Orsak Åtgärder/observationer
Foten på
bromsen Fast sken
Bromspedalen ska vara nedtrampad. Med en automatlåda eller elstyrd växellåda måste du
trampa på bromspedalen med motorn igång, innan du
lossar parkeringsbromsen, för att flytta spaken från
läge P eller N.
Vill du lossa parkeringsbromsen utan att trampa på
bromspedalen, fortsätter kontrollampan att lysa.
Tyre Pressure
Warning System
(TPWS)
Fast sken, åtföljt av
en ljudsignal och ett
meddelande. Otillräckligt tryck i ett eller flera däck
Kontrollera däcktrycket snarast möjligt.
Denna kontroll ska helst göras med kalla däck.
Systemet ska nollställas efter varje justering av
däcktrycket på ett eller flera hjul samt efter byte av ett eller
flera hjul.
För ytterligare information om Däcktryckvarningssystemet
(TPWS), se motsvarande avsnitt.
+
Blinkar och därefter
fast sken, åtföljt av
servicelampan.Ett funktionsfel har uppstått
i systemet: ingen kontroll av
däcktrycket utförs. Kontrollera däcktrycket så snart som möjligt.
Låt omedelbart en auktoriserad Toyota-åter försäljare
eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera
systemet.
Foten på
kopplingspedalenFast sken.
När Stop & Start-systemet står
i STOP-läget, går systemet inte
över till START-läget så länge
som kopplingspedalen inte är helt
nedtrampad. I en bil med manuell växellåda är det nödvändigt att
koppla ur helt för att du ska kunna ställa motorn i
START-läge.
Proace-Verso_SV.indb 2010/08/2016 13:15

27
1
Instrumentpanelen
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016
KontrollampaIndikering Orsak Åtgärder/observationer
Automatisk
torkning Fast sken.
Torkarreglaget förs nedåt. Den automatiska torkningen av vindrutan är aktiverad.
Koppla ur den automatiska torkningen genom att
manövrera reglaget nedåt eller ställ torkarreglaget i ett
annat läge.
Automatisk
växling helljus/
halvljus Fast sken.
Belysningsreglaget står i läget
"AUTO " och funktionen är aktiverad.
Helljuset tänds om ljusförhållandena
och trafiksituationen medger detta. Kameran som sitter upptill på vindrutan styr
tändningen av helljuset baserat på ljusförhållandena
och trafiksituationen.
Läs under motsvarande rubrik för mer information om
automatisk växling helljus/halvljus
.
Stop & Start Fast sken. Om bilen har stannat (rödljus, stopp,
köbildning), har Stop & Start-
systemet ställt motorn i STOP-läge. Kontrollampan släcks och motorn startar automatiskt
igen i START-läget, när du vill köra iväg.
Blinkar några
sekunder och släcks
sedan. STOP-läget är för tillfället inte
tillgängligt.
eller
START-läget aktiveras automatiskt. Läs under motsvarande rubrik för mer information om
Stop & Start
-systemet.
Dödavinkeln-
varnare Fast sken.
Dödavinkeln-varnaren har aktiverats. Läs under motsvarande rubrik för mer information om
dödavinkeln-varnaren.
Proace-Verso_SV.indb 2710/08/2016 13:15

38
Instrumentpanelen
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016
System som lämnar information om den aktuella sträckan (räckvidd, förbrukning etc.).
Färddator
Visning av uppgifter
F Tryck på knappen som sitter i änden av torkarreglaget för att visa färddatorns
olika flikar i tur och ordning. F Tryck på vridreglaget på
ratten (om bilen
är utrustad med funktionen). -
Momentan information om:
● räckvidd
● förbrukning
● tidräknaren i Stop & Start- systemet
Sträckorna "1" och "2" är oberoende av
varandra och används på samma sätt.
Med sträcka "1" kan du till exempel
göra dagskalkyler och med sträcka "2"
månadskalkyler. -
Sträcka "2" med:
● medelhastighet,
● medelförbrukning,
● körsträcka,
för den andra sträckan.
-
Sträcka "1" med:
● medelhastighet,
● medelförbrukning,
● körsträcka,
för den första sträckan.
Information om en andra körsträcka (om bilen
är utrustad med funktionen).
Proace-Verso_SV.indb 3810/08/2016 13:15
