2018 TOYOTA PRIUS PLUG-IN HYBRID sensor

4595-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
■Omstandigheden waaronder de Rear Crossing Traffic Alert-functie
mogelijk niet goed werkt
●In de volgende gevallen signaleert de Rear Crossing Traffic Ale rt-functie
auto's mogelijk niet correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is b edekt
door modder, sneeuw of ijs of wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware
regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tuss en elke
auto
• Wanneer een auto met hoge snelheid nadert
• Direct nadat de Blind Spot Monitor-hoofdschakelaar is ingescha keld
• Direct nadat het hybridesysteem is gestart met ingeschakelde B lind Spot
Monitor-hoofdschakelaar
• Bij het achteruitrijden op een helling
met een grote verandering in het hel-
lingspercentage
• Bij het onder een kleine hoek achter- uit uitrijden van een parkeerplaats
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 459 Tuesday, January 2, 2018 2:59 PM

4605-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)●
In de volgende gevallen is de kans dat de Rear Crossing Traffic Alert-functie
onnodig een auto en/of object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een vangrail, muur, verkeersbord of geparkeerde auto, die mogelijk elektri-
sche golven richting de achterzijde van de auto reflecteren, ko rt is
• Als de sensoren een voertuig niet
kunnen signaleren als gevolg van
obstakels
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat
rijden
IO55PH089
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 460 Tuesday, January 2, 2018 2:59 PM

4615-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
Toyota Parking Assist-sensor∗
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Zijsensoren voor
Zijsensoren achter
De Toyota Parking Assist-sensor
kan worden ingeschakeld/uitge-
schakeld via het scherm
( → Blz. 249) van het multi-infor-
matiedisplay.
Wanneer ON (aan) wordt geselec-
teerd, gaat het controlelampje van
de Toyota Parking Assist-sensor
branden.
Wanneer OFF (uit) wordt geselecteerd, wordt de Toyota Parking Assist-
sensor pas weer ingeschakeld wanneer ON (aan) wordt geselecteer d via
het scherm op het multi-informatiedisplay. (Het systeem wordt niet
automatisch ingeschakeld, zelfs niet wanneer het hybridesysteem
opnieuw wordt gestart.)
∗: Indien aanwezig
De afstand van uw auto tot obstakels bij het fileparkeren en ac h-
teruit inparkeren in een garage wordt gemeten door sensoren en
wordt doorgegeven via de displays en een zoemer. Controleer
bij gebruik van dit systeem ook altijd zelf de omgeving.
Soorten sensoren
1
2
3
4
5
6
Toyota Parking Assist-sensor in-/uitschakelen
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 461 Tuesday, January 2, 2018 2:59 PM

4625-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
Wanneer de sensoren een obstakel signaleren, wordt de bestuurder
door middel van de volgende displays geïnformeerd over de posit ie
en afstand tot het obstakel.
■Multi-informatiedisplay
Werking binnenste sensor
voor
Werking hoeksensor voor
Werking zijsensor voor
Werking zijsensor achter
Werking hoeksensor achter
Werking binnenste sensor
achter
• Het display van de werking wordt grijs weergegeven als de sens oren in
werking zijn.
• De displays van de werking van de zijsensor voor en zijsensor achter worden niet weergegeven tot de gebieden aan de zijkant volledig zijn
gescand.
■
Scherm audiosysteem
Wanneer de Toyota Parking
Assist Monitor wordt weergege-
ven:
Bij signalering van een obstakel
verschijnt er in de rechter
bovenhoek van het scherm van
het audiosysteem een vereen-
voudigde weergave van het
beeld.
Display
1
2
3
4
5
6
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 462 Tuesday, January 2, 2018 2:59 PM

4635-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
■Weergave afstand
Sensoren die een obstakel signaleren, branden continu of knipperen.
Weergave sensorsignalering, afstand tot obstakel
Normaal
display
*1
Hulpdisplay (met inge-
schakeld
Intelligent Parking
Assist)
*1
Globale afstand tot obstakel
Hoeksensoren
voor, binnenste sensoren voor
en zijsensoren voorHoeksensoren
achter, binnen- ste sensoren
achter en zijsen- soren achter
(continu)(langzaam
knipperen)
100 cm - 60 cm150 cm - 60 cm
(continu)(knipperen)
60 cm - 45 cm
60 cm - 45cm
100 cm - 70 cm
100 cm - 70 cm
60 cm - 45cm
60 cm - 45 cm
(continu)(snel
knipperen)
45 cm - 35 cm
45 cm - 35 cm
70 cm - 30cm70 cm - 30 cm
45 cm - 35 cm
45 cm - 35 cm
(knipperen*2
of
continu
*3)
(continu)
Minder dan
35 cm
Minder dan
35 cm
Minder dan
30 cmMinder dan
30 cm
Minder dan
35 cm
Minder dan
35 cm
Ve r w e g
Dichtbij
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 463 Tuesday, January 2, 2018 2:59 PM

4645-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
*1: De afbeeldingen wijken, afhankelijk van de signaleringsstatus, mogelijk af
van de getoonde afbeeldingen. ( →Blz. 462)
*2: Multi-informatiedisplay
*3: Scherm audiosysteem
Binnenste sensoren voor
Hoeksensoren voor
Zijsensoren voor Zijsensoren achter
Hoeksensoren achter
Binnenste sensoren achter1
2
3
4
5
6
PRIUS PHV_OM_OM47C18E_(EE).boo
k Page 464 Tuesday, January 2, 2018 2:59 PM

4655-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
Wanneer een obstakel wordt gesignaleerd, klinkt de zoemer.
● Wanneer u een obstakel nadert, klinkt de zoemer met steeds kor-
tere tussenpozen. Wanneer het obs takel zeer dichtbij is, klinkt de
zoemer niet langer met tussenp ozen (korte piepsignalen), maar
continu (lang piepsignaal).
• De afstand tot het obstakel dat door de hoeksensor voor is ges ig-
naleerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de zijsensor voor of de z ij-
sensor achter is gesignaleerd, is ongeveer 30 cm of minder
• De afstand tot het obstakel dat door de sensor voor is gesigna -
leerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de hoeksensor achter is gesignaleerd, is on geveer 35 cm of minder
• De afstand tot het obstakel dat door de sensor achter is gesigna-
leerd, is ongeveer 35 cm of minder
● Wanneer een obstakel door meerdere sensoren tegelijkertijd wordt
gesignaleerd, klinkt de zoemer o vereenkomstig de kortste afstand
tot het obstakel.
● Wanneer er gelijktijdig obstakels aan de voor- en achterzijde v an de
auto worden gesi gnaleerd, klinken er afzonderlijk zoemers met ver-
schillende zoempatron en overeenkomstig de afstand tot elk obsta-
kel.
Het volume en de timing van de zoemer kunnen worden gewijzigd.
( → Blz. 740)
Zoemer
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 465 Tuesday, January 2, 2018 2:59 PM

4665-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)

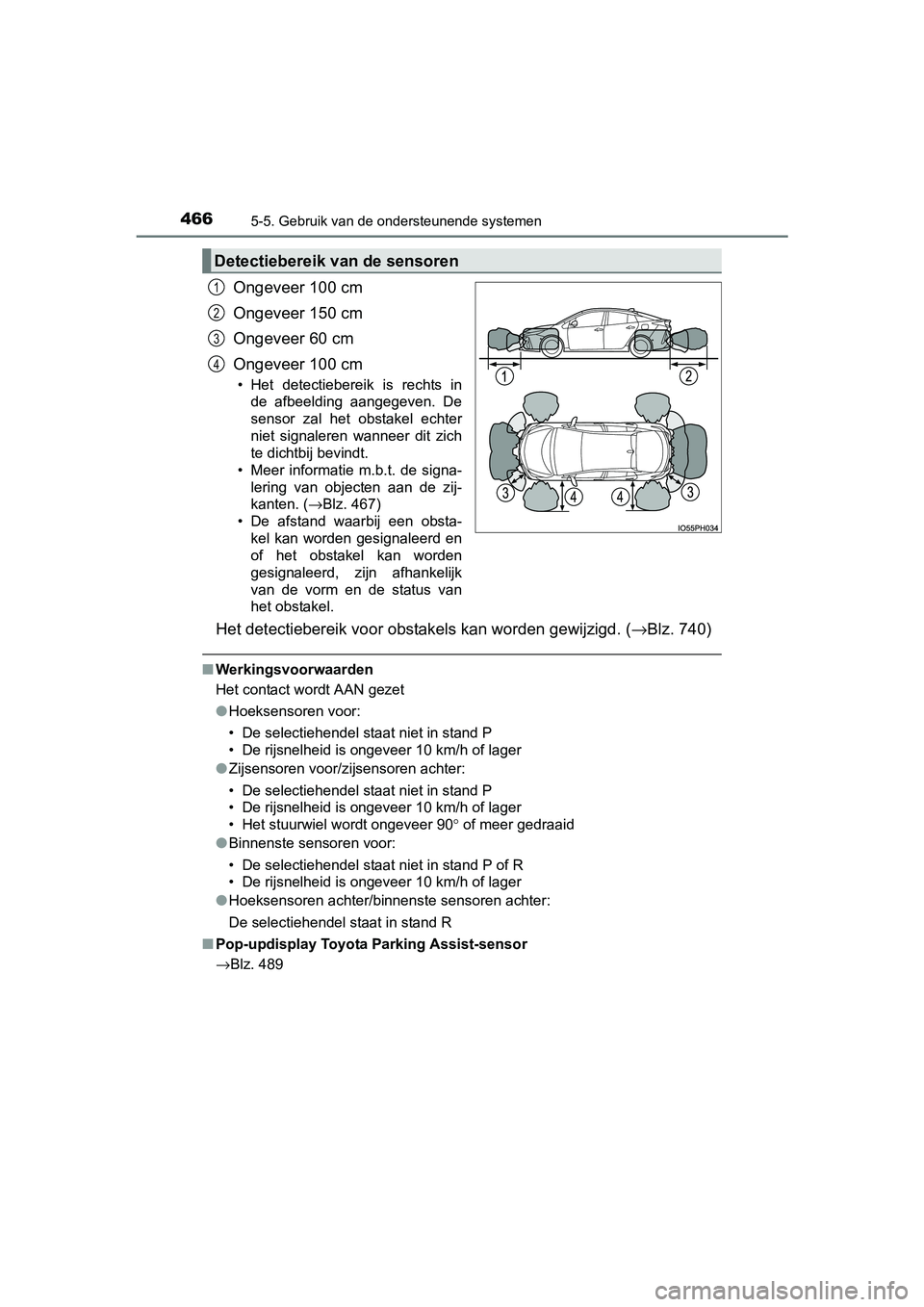

Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Ongeveer 100 cm
• Het detectiebereik is rechts inde afbeelding aangegeven. De
sensor zal het obstakel echter
niet signaleren wanneer dit zich
te dichtbij bevindt.
• Meer informatie m.b.t. de signa- lering van objecten aan de zij-
kanten. ( →Blz. 467)
• De afstand waarbij een obsta- kel kan worden gesignaleerd en
of het obstakel kan worden
gesignaleerd, zijn afhankelijk
van de vorm en de status van
het obstakel.
Het detectiebereik voor obstakels kan worden gewijzigd. ( →Blz. 740)
■Werkingsvoorwaarden
Het contact wordt AAN gezet
●Hoeksensoren voor:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
● Zijsensoren voor/zijsensoren achter:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
• Het stuurwiel wordt ongeveer 90 ° of meer gedraaid
● Binnenste sensoren voor:
• De selectiehendel staat niet in stand P of R
• De rijsnelheid is ongeveer 10 km/h of lager
● Hoeksensoren achter/binnenste sensoren achter:
De selectiehendel staat in stand R
■ Pop-updisplay Toyota Parking Assist-sensor
→Blz. 489
Detectiebereik van de sensoren
1
2
3
4
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 466 Tuesday, January 2, 2018 2:59 PM
