Page 324 of 708

3244-5. Používání podpůrných jízdních systémů
HILUX_OM_OM0K375CZ_(EE)
VÝSTRAHA
■Kdy předkolizní systém vypnout
V následujících situacích vypněte tento systém, protože nemusí fungovat
správně, což může vést k nehodě s následky smrtelných nebo vážných zra-
nění:
●Když je vozidlo taženo
●Když vaše vozidlo táhne jiné vozidlo
●Když převážíte vozidlo pomocí nákladního vozidla, lodí, nebo podobnými
způsoby přepravy
●Když je vozidlo zvednuto na zvedáku s běžícím motorem a pneumatiky se
mohou volně protáčet
●Když kontrolujete vozidlo použitím bubnového testeru, např. vozidlového
dynamometru nebo testeru rychloměru, nebo když používáte vyvažovačku
kol na vozidle
●Když jsou přední nárazník nebo přední mřížka vystaveny silnému nárazu
z důvodu nehody nebo jiných příčin
●Pokud vozidlo nemůže jezdit stabilně, např., když vozidlo utrpělo nehodu
nebo má poruchu
●Když vozidlo jede sportovním způsobem nebo v terénu
●Když nejsou pneumatiky správně nahuštěny
●Když jsou pneumatiky silně opotřebené
●Když jsou namontovány pneumatiky jiných než předepsaných rozměrů
●Když jsou nasazeny sněhové řetězy
●Když jsou použity kompaktní rezervní kolo nebo sada pro nouzovou opra-
vu pneumatiky
●Pokud je na vozidlo namontováno vybavení (sněhový pluh atd.), které
může překážet radarovému senzoru nebo kamerovému senzoru
Page 617 of 708
6178-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
8
Když nastanou potíže
Modely s krátkou kabinou
Zvedák a nářadí jsou uloženy za
sedadlem.
Modely s prodlouženou kabinou
Zvedák a nářadí jsou uloženy pod
víkem.
Modely s dvojitou kabinou
Zvedák a nářadí jsou uloženy pod
sedákem.
Umístění zvedáku a nářadí
Page 618 of 708

6188-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
VÝSTRAHA
■Použití zvedáku
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo
montáži a demontáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
●Ujistěte se, že se zvedák může správně pohybovat.
●Vždy zkontrolujte, že je zvedák bezpečně nasazen na správné zvedací
místo.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte nebo nenechávejte bě-
žet motor.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●<002e0047005c00e50003005d005900480047006900570048000300590052005d004c0047004f0052000f0003005100480047006900590048004d00570048000300e5006900470051007000030053011c004800470050010c0057005c000300510044000300
5100480045005200030053005200470003005d005900480047[ák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
Buďte zvlášť opatrní při spouštění vozidla na zem, abyste nezranili někoho,
kdo pracuje na nebo v blízkosti vozidla.
■Používání kliky zvedáku
Zasuňte čtvercovou hlavu bezpečně, až uslyšíte cvaknutí, abyste předešli
neočekávanému vypadnutí částí nástavce.
●Nepokračujte ve zvedání, jakmile se ob-
jeví žlutá výstražná čára.Žlutá
výstražná
čára
Page 619 of 708
6198-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
8
Když nastanou potíže
Modely s krátkou kabinou
Vyhákněte řemínek a vyjměte
brašnu s nářadím.
Vyjměte zvedák.
Uvolnit
Dotáhnout
Vyjmutí zvedáku a brašny s nářadím
1
2
1
2
Page 620 of 708
6208-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
Modely s prodlouženou kabinou
Vozidla se sedáky zadních sedadel:
Vyjměte sedáky zadních seda-
del. (→S. 220)
Zatáhněte za poutko a otevřete
víko.
Vyhákněte řemínek a vyjměte
brašnu s nářadím.
Vyjměte zvedák.
Uvolnit
Dotáhnout1
2
3
4
1
2
Page 621 of 708
6218-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
8
Když nastanou potíže
Modely s dvojitou kabinou
Odklopení sedáku (→S. 220)
Otevřete víčko.
Vyjměte brašnu s nářadím.
Vyjměte zvedák.
Uvolnit
Dotáhnout
1
2
3
4
1
2

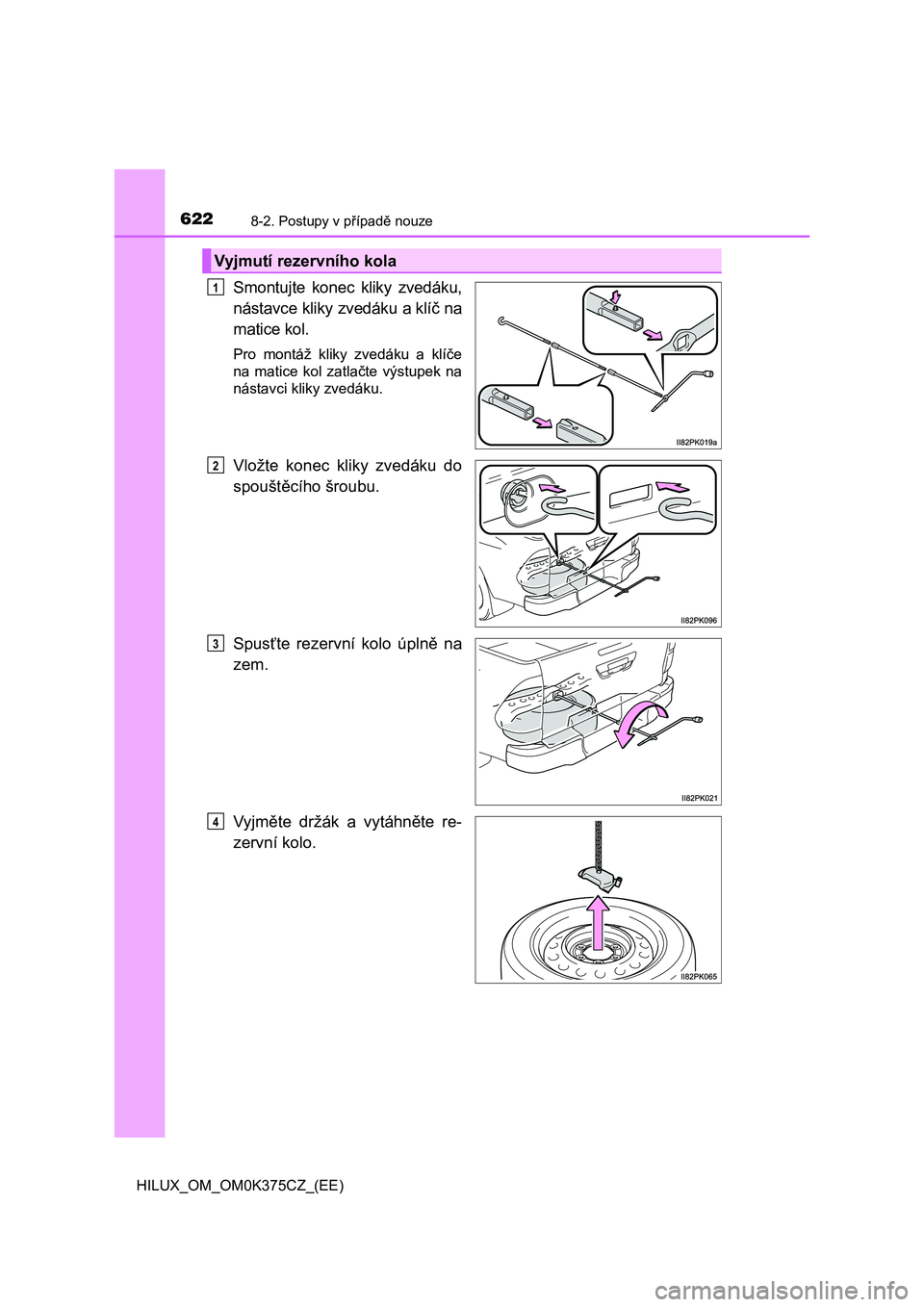

Page 622 of 708
6228-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
Smontujte konec kliky zvedáku,
nástavce kliky zvedáku a klíč na
matice kol.
Pro montáž kliky zvedáku a klíče
na matice kol zatlačte výstupek na
nástavci kliky zvedáku.
Vložte konec kliky zvedáku do
spouštěcího šroubu.
Spusťte rezervní kolo úplně na
zem.
Vyjměte držák a vytáhněte re-
zervní kolo.
Vyjmutí rezervního kola
1
2
3
4
Page 624 of 708
6248-2. Postupy v případě nouze
HILUX_OM_OM0K375CZ_(EE)
Mírně povolte matice kola
(jedna otáčka).
Montáž kliky zvedáku (→S. 622)
Umístěte zvedák na místo určené ke zvedání podle obrázku.
Vpředu
Pod příčník
Ty p C
3
4
5
