2474-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SEn
Om varningslampan PCS blinkar e ller tänds och ett varningsmedde-
lande visas på informationsdisplayen
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet
l I följande situationer slocknar varningslampan, meddelandet försvinner och
systemet blir funktionellt när normala driftsförhållanden åt\
erställs:
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är heta,
t.ex. av solen
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är kalla,
t.ex. i en extremt kall miljö
• Om en frontsensor är smutsig eller täckt av snö eller liknande
• Om delen av vindrutan som är framför kamerasensorn har blivit immig eller täckt med kondens eller is.
(Ta bort imma från vindrutan: sid. 391, 400)
• Om kamerasensorn är skymd, t.ex. när motorhuven är öppen eller en dekal har fästs nära kamerasensorn på vindrutan
l Om varningslampan PCS fortsätter att blinka eller vara tänd, eller om var-
ningsmeddelandet inte försvinner även om fordonet är i normalt tillstånd,
kan en systemstörning ha uppstått. Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifika-
tioner reparera bilen omedelbart.
n Om VSC stängs av
lOm VSC stängs av ( sid. 303) inaktiveras även bromsassistansen och
bromsfunktionen i det aktiva krockskyddet.
l Varningslampan PCS tänds och ”VSC TURNED OFF PRE-COLLISION
BRAKE SYSTEM UNAVAILABLE”/”VSC avstängt. Bromsfunktionen i PCS-
systemet inte tillgänglig” visas på informationsdisplayen.
HILUX_OM_OM0K375SE.book Page 247 Monday, June 18, 2018 11:06 AM

2484-5. Använda körstödssystemen
HILUX_OM_OM0K375SE
LDA (Körfilsvarning)
Vid körning på vägar med vita (gula) linjer uppmärksammar den här
funktionen föraren om bilen avviker från körfältet.
Med kamerasensorn på vindru-
tans övre del känner LDA-syste-
met av synliga vita (gula) linjer.
uFunktionen körfilsvarning
Om systemet fastställer att
bilen håller på att lämna sitt kör-
fält visas en varning på informa-
tionsdisplayen och en
varningssummer hörs för att
påkalla förarens uppmärksam-
het.
Om varningssummern hörs ska
du kontrollera situationen på
vägen och försiktigt vrida ratten
för att styra bilen tillbaka till kör-
fältets mitt.
: I förekommande fall
Sammanfattning av funktioner
Funktioner i LDA-systemet
HILUX_OM_OM0K375SE.book Page 248 Monday, June 18, 2018 11:06 AM

2544-5. Använda körstödssystemen
HILUX_OM_OM0K375SEn
Förhållanden då funktionen eventuellt inte alltid fungerar på rätt sätt
I följande situationer känner kamerasensorn eventuellt inte av vita (gula) kör-
fältsmarkeringar, och vissa funktioner fungerar då inte normalt.
lDet förekommer skuggor på vägen som löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som täcker dem.
l Bilen körs ett område utan vita (gula) körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en vägkorsning.
l De vita (gula) körfältsmarkeringarna är trasiga, det förekommer upphöjda
kantmarkeringar eller stenar.
l De vita (gula) körfältsmarkeringarna syns inte eller är svåra att upptäcka på
grund av sand, etc.
l Bilen körs på vägbana som blivit våt av regn, stillastående vatten, etc.
l Körfältsmarkeringar är gula (som kan vara svårare att upptäcka än de som
är vita).
l De vita (gula) körfältsmarkeringar na löper tvärs över trottoarkant, etc.
l Bilen körs på en ljus yta, t.ex. betong.
l Bilen körs på yta som är ljus på grund av reflekterande ljus, etc.
l Bilen körs i ett område där ljusets styrka plötsligt ändras, t.ex. vid infart i och
utfart från tunnlar
l Ljus från mötande fordons strålkastare, solen, etc, lyser in i kameran.
l Bilen körs där vägen delar sig, vägar går samman, etc.
l Bilen körs på en sluttning.
l Bilen körs på en väg som lutar åt höger eller vänster, eller på en slingrande
väg.
l Bilen körs på en obelagd eller ojämn väg.
l Bilen körs runt en snäv kurva.
l Körfältet är extremt brett eller smalt.
l Bilen lutar starkt om den är tungt lastad med bagage, eller har felaktigt luft-
tryck i däcken.
l Avståndet till framförvarande fordon är mycket kort.
l Bilen rör sig uppåt och nedåt under körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
l Strålkastarglasen är smutsiga och avger svagt ljus i mörker, eller belys-
ningsaxeln har ändrats.
l Bilen har just gjort filbyte eller kört tvärs över en korsning.
HILUX_OM_OM0K375SE.book Page 254 Monday, June 18, 2018 11:06 AM

2554-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SEn

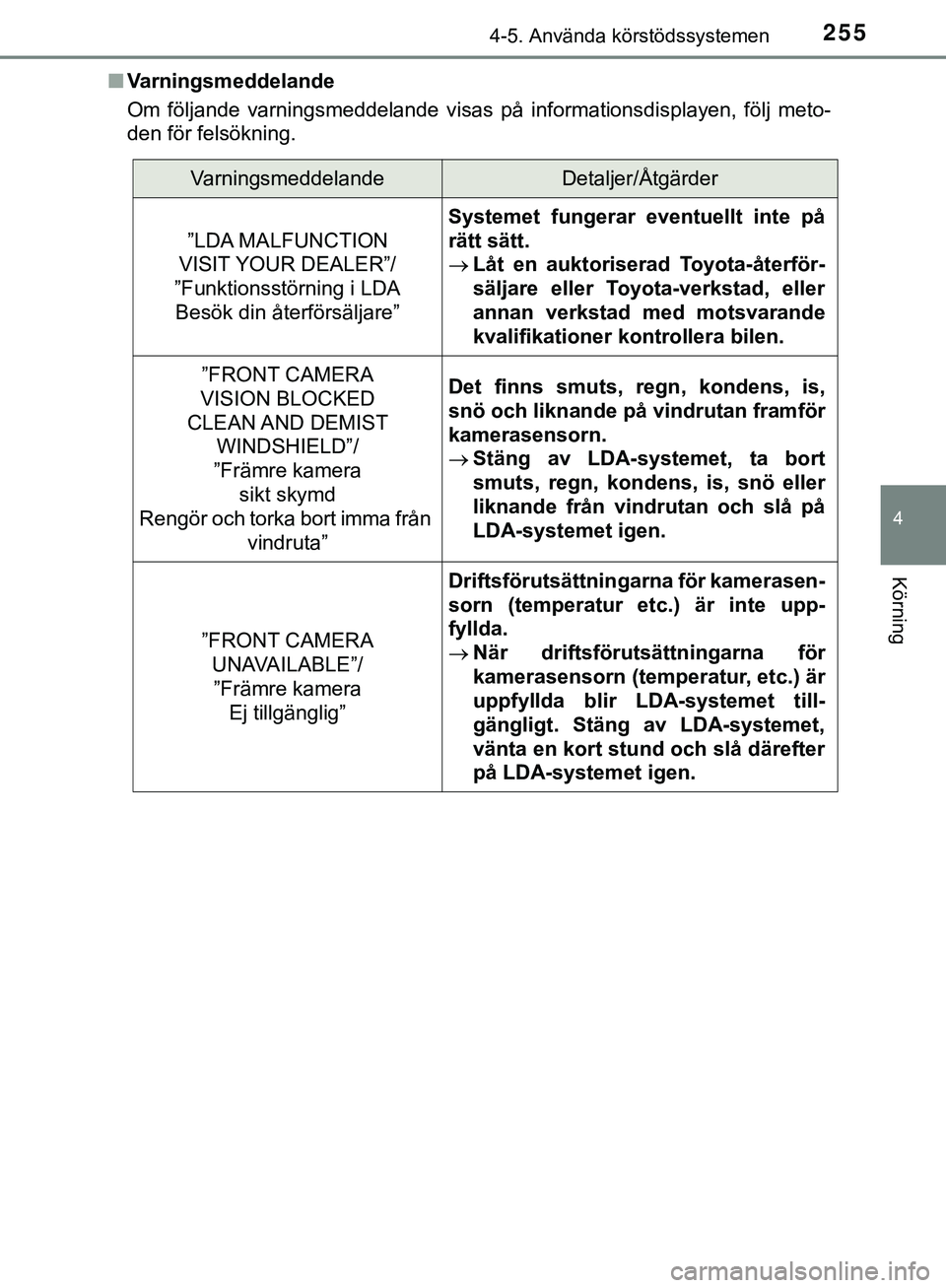

Varningsmeddelande
Om följande varningsmeddelande visas på informationsdisplayen, följ meto-
den för felsökning.
VarningsmeddelandeDetaljer/Åtgärder
”LDA MALFUNCTION
VISIT YOUR DEALER”/
”Funktionsstörning i LDA Besök din återförsäljare”
Systemet fungerar eventuellt inte på
rätt sätt.
 Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
”FRONT CAMERA
VISION BLOCKED
CLEAN AND DEMIST WINDSHIELD”/
”Främre kamera sikt skymd
Rengör och torka bort imma från
vindruta”Det finns smuts, regn, kondens, is,
snö och liknande på vindrutan framför
kamerasensorn.
Stäng av LDA-systemet, ta bort
smuts, regn, kondens, is, snö eller
liknande från vindrutan och slå på
LDA-systemet igen.
”FRONT CAMERA
UNAVAILABLE”/”Främre kamera
Ej tillgänglig”
Driftsförutsättnin garna för kamerasen-
sorn (temperatur etc.) är inte upp-
fyllda.
 När driftsförutsättningarna för
kamerasensorn (temperatur, etc.) är
uppfyllda blir LDA-systemet till-
gängligt. Stäng av LDA-systemet,
vänta en kort stund och slå därefter
på LDA-systemet igen.
HILUX_OM_OM0K375SE.book Page 255 Monday, June 18, 2018 11:06 AM

2564-5. Använda körstödssystemen
HILUX_OM_OM0K375SEOm ett annat varningsmeddelande visas ska du följa anvisningarna i på skär-
men.
”LDA UNAVAILABLE”/
”LDA ej tillgängligt”
LDA-systemet har tillfälligt stängts av
på grund av funktionsstörning i en
annan sensor än kamerasensorn.
 Stäng av LDA-systemet och följ
anvisningarna för felsökning av
varningsmeddelandet. Kör bilen en
kort stund och slå därefter på LDA-
systemet igen.
”LDA UNAVAILABLE
BELOW APPROX
50km/h”/
”LDA ej tillgängligt Under ca
50 km/tim”
Indikerar att LDA-systemet inte kan
användas eftersom bilens hastighet är
lägre än cirka 50 km/tim.
 Kör bilen i minst 50 km/tim.
”LDA UNAVAILABLE
BELOW APPROX 32 MPH”/
”LDA ej tillgängligt
Under ca 32 MPH”
”LDA UNAVAILABLE
AT CURRENT SPEED”/ ”LDA ej tillgängligt
vid nuvarande hastighet”LDA-systemet kan inte användas
eftersom bilens hastighet är för hög.
 Minska bilens hastighet.
VarningsmeddelandeDetaljer/Åtgärder
HILUX_OM_OM0K375SE.book Page 256 Monday, June 18, 2018 11:06 AM

257
4
4-5. Använda körstödssystemen
Körning
HILUX_OM_OM0K375SE
RSA (Vägskyltsigenkänning)
RSA känner av specifika vägskyl-
tar med kamerasensorn och till-
handahåller information till föraren
på informationsdisplayen.
Om systemet bedömer att bilen körs fortare än hastighetsbegräns-
ningen, utför förbjudna åtgärder, etc, i förhållande till vägskyltarna
som känts av larmas föraren m ed varningsskärm och varningssum-
mer
*.
*: Den här inställningen behöver specialinställas.
: I förekommande fall
Sammanfattning av funktioner
kamerasensor
VARNING
n Innan du använder RSA
Förlita dig inte enbart på RSA-systemet. RSA är ett system som bistår föra-
ren med information. Det ersätter dock inte förarens egen syn och uppmärk-
samhet. Kör alltid säkert genom att noga uppmärksamma gällande
trafikbestämmelser.
Olämplig eller försumlig körning kan leda till en plötslig olyckshändelse.
HILUX_OM_OM0K375SE.book Page 257 Monday, June 18, 2018 11:06 AM

2584-5. Använda körstödssystemen
HILUX_OM_OM0K375SE
När kamerasensorn har känt av en vägskylt visas den på informa-
tionsdisplayen när bilen passerar skylten.
l Om information från förarassis-
tanssystemet har valts kan upp
till 3 skyltar visas. ( sid. 103)
l Om annat än information från
förarassistanssystemet har
valts kan en fartbegränsnings-
skylt, motorvägsskylt eller en
skylt för förbudet upphör visas.
( sid. 103)
Skyltar som förbjuder omkörning
och fartbegränsningsskyltar
med tilläggsmarkering visas
inte. Om andra skyltar än fartbe-
gränsningsskyltar visas nämns
de under den aktuella fartbe-
gränsningsskylten.
Indikering på in formationsdisplay
HILUX_OM_OM0K375SE.book Page 258 Monday, June 18, 2018 11:06 AM

2604-5. Använda körstödssystemen
HILUX_OM_OM0K375SE
*1: En hastighetsbegränsningsskylt med ett värde högre än 130 känns inte all-tid av och fel hastighetsgräns visas eventuellt.
*2: Om körriktningsvisaren inte används vid byte av körfält visas inte marke-
ringen.
I följande situationer uppmärksamma s föraren av RSA-systemet med
en varningsdisplay.
l Om bilens hastighet överskrider den angivna gränsen som anges
på fartbegränsningsskylten som visas på informationsdisplayen blir
skyltens färg omvänd.
l Skylten blinkar om systemet känner av att din bil gör en omkörning
där en skylt med omkörningsförbud visas på informationsdisplayen.
Beroende på situationen kan trafikmiljön (trafikens riktning, hastighet,
enhet) kännas av på fel sätt och en varningsdisplay fungerar eventu-
ellt inte på rätt sätt.
n Automatisk avstängning av RSA-visning
En eller flera skyltar stängs automatiskt av i följande situationer.
lEn ny skylt känns inte av på ett visst avstånd.
l Vägen ändras på grund av vänster- eller högersväng.
n Förhållanden då funktionen inte al ltid fungerar eller känner av på rätt
sätt
I följande situationer fungerar RSA inte normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Detta innebär dock inte en funktionsstörning.
l Om kamerasensorn är felriktad på grund av att den har fått en kraftig stöt,
etc.
l Vindrutan är täckt med smuts, snö, dekaler, etc. nära kamerasensorn.
l I ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
l Ljus från ett mötande fordon, solen, etc, lyser in i kamerasensorn.
l Skylten är smutsig, blekt, lutar eller är skev och, om det är en elektronisk
skylt, kontrasten är svag.
l Hela eller delar av skylten är dold bakom löv på ett träd, en stolpe, etc.
Allt upphör
(Alla begränsningar upphör Återgång till standardmässiga vägbestämmel- ser.)
Varningsdisplay
Ty pInformationsdisplay
