2018 TOYOTA C_HR HYBRID stop start

16Overzicht
C-HR_HV_OM_Europe_OM10576E
■Dashboard (auto's met linkse besturing)
Startknop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 249
Starten van het hybridesysteem/wijzigen van de modi . . . . . Blz. 249
Noodstop van het hybridesysteem . . . . . . . . . . . . . . . . . . . . Blz. 635
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . Blz. 693
Waarschuwingsmeldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 653
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 259
Bedienen van de selectiehendel . . . . . . . . . . . . . . . . . . . . . . Blz. 259
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . Blz. 636
Als de selectiehendel niet in een andere stand kan
worden gezet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 261
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 133
Aflezen van de tellers/instellen van de helderheid
van de dashboardverlichting . . . . . . . . . . . . . . . . . . . . . Blz. 133, 140
Waarschuwingslampjes/controlelampjes . . . . . . . . . . . . . . . . Blz. 124
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . Blz. 643
C-HR_HV_OM_Europe_OM10576E.book Page 16 Thursday, March 15, 2018 4:01 PM

24Overzicht
C-HR_HV_OM_Europe_OM10576E
■Dashboard (auto's met rechtse besturing)
Startknop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 249
Starten van het hybridesysteem/wijzigen van de modi . . . . . Blz. 249
Noodstop van het hybridesysteem . . . . . . . . . . . . . . . . . . . . Blz. 635
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . Blz. 693
Waarschuwingsmeldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 653
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 259
Bedienen van de selectiehendel . . . . . . . . . . . . . . . . . . . . . . Blz. 259
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . Blz. 636
Als de selectiehendel niet in een andere stand kan
worden gezet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 261
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 133
Aflezen van de tellers/instellen van de helderheid
van de dashboardverlichting . . . . . . . . . . . . . . . . . . . . . Blz. 133, 140
Waarschuwingslampjes/controlelampjes . . . . . . . . . . . . . . . . Blz. 124
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . Blz. 643
C-HR_HV_OM_Europe_OM10576E.book Page 24 Thursday, March 15, 2018 4:01 PM

891-3. Hybridesysteem
1
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10576E ■
Opladen van het batterijpakket (tractiebatterij)
Omdat het batterijpakket (tractiebatterij) indien nodig door de benzinemotor
wordt opgeladen, hoeft het niet door een externe bron te worden opgeladen.
Als de auto echter gedurende lange tijd wordt geparkeerd, wordt het batterij-
pakket (tractiebatterij) langzaam ontladen. Daarom moet u ervoo r zorgen dat
er elke paar maanden gedurende minimaal 30 minuten of 16 km met de auto
wordt gereden. Als het batterijpakket (tractiebatterij) volledig ontladen raakt
en u het hybridesysteem niet meer kunt starten, neem dan contac t op met
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige.
■ Opladen van de 12V-accu
→Blz. 700
■ Als de 12V-accu leeg is, vervange n is of verwijderd is geweest.
De benzinemotor stopt mogelijk niet, ook niet als de auto door het batterijpak-
ket (tractiebatterij) wordt aangedreven. Als dit probleem enkele dagen aan-
houdt, neem dan contact op met een erkende Toyota-dealer of her steller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
C-HR_HV_OM_Europe_OM10576E.b ook Page 89 Thursday, March 15, 2018 4:01 PM

901-3. Hybridesysteem
C-HR_HV_OM_Europe_OM10576E■
Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voel baar terwijl de
auto wel kan rijden en het controlelampje READY brandt. Activee r na het par-
keren uit veiligheidsoverwegingen de parkeerrem en zet de selec tiehendel in
stand P.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het
hybridesysteem in werking is en deze duiden niet op een defect:
● Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment .
● Als het hybridesysteem wordt in- of uitgeschakeld, kunnen er ge luiden hoor-
baar zijn die afkomstig zijn van het batterijpakket (tractiebat terij).
● Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk
werkingsgeluiden van de relais te horen, zoals een klik of een vaag geram-
mel, die afkomstig zijn van het batterijpakket (tractiebatterij) achter de ach-
terstoelen.
● Als de achterklep open is, kunnen er geluiden van het hybridesy steem hoor-
baar zijn.
● Als de benzinemotor start of stopt, bij rijden met lage snelhed en of als de
motor met stationair toerental draait, kunnen er geluiden hoorb aar zijn van
de transmissie.
● Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
● Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgelaten, kun-
nen er geluiden hoorbaar zijn die worden veroorzaakt door het r egeneratief
remmen.
● Als de benzinemotor start of stopt, kunnen trillingen voelbaar zijn.
● Via de ventilatieopening kunnen geluiden hoorbaar zijn die afko mstig zijn
van de koelventilator. ( →Blz. 92)
■ Onderhoud, reparatie, recycling en afvoer
Neem voor onderhoud, reparatie, recycling en afvoer contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Voer de auto niet zelf af.
C-HR_HV_OM_Europe_OM10576E.b ook Page 90 Thursday, March 15, 2018 4:01 PM

981-4. Antidiefstalsysteem
C-HR_HV_OM_Europe_OM10576E
Startblokkering
Het controlelampje knippert nadat
het contact UIT is gezet om aan te
geven dat het systeem in werking
is.
Het controlelampje stopt met knip-
peren als het contact in stand
ACC of AAN wordt gezet om aan
te geven dat het systeem is uitge-
schakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■ Omstandigheden waardoor het syst eem mogelijk niet goed werkt
● Als de greep van de sleutel tegen een metalen voorwerp wordt ge houden
● Als de sleutel dicht bij of tegen een sleutel met ingebouwde tr ansponderchip
van een andere auto wordt gehouden
De sleutels van de auto zijn uitgerust met ingebouwde transpon-
derchips die voorkomen dat he t hybridesysteem gestart kan
worden met een sleutel die niet in een eerder stadium is geregi s-
treerd in de computer van de auto.
Laat de sleutels nooit in de auto achter als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal te voorkomen, maar
absolute beveiliging tegen elke vorm van diefstal kan niet wor-
den gegarandeerd.
C-HR_HV_OM_Europe_OM10576E.b ook Page 98 Thursday, March 15, 2018 4:01 PM

1352. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E
■Tellers en display worden verlicht als
Het contact wordt AAN gezet.
■ Hybridesysteemindicator
Eco-gebied
Toont dat milieuvriendelijk wordt gereden.
Power-gebied
Geeft aan dat de auto niet milieuvriendelijk rijdt (bij rijden met vol vermo-
gen, enz.)
● Als u probeert om de naald tijdens het rijden in het Eco-gebied te houden,
rijdt u milieuvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De gerege-
nereerde energie wordt gebruikt om het batterijpakket (tractieb atterij) te
laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van bewegings-
energie van de auto in elektrische energie bedoeld. Oplaadgebied
Geeft aan dat er energie wordt terugge-
wonnen via regeneratief remmen.
Hybride eco-gebied
Toont dat er niet vaak gebruik wordt
gemaakt van het vermogen van de ben-
zinemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder ver-
schillende omstandigheden.
C-HR_HV_OM_Europe_OM10576E.b ook Page 135 Thursday, March 15, 2018 4:01 PM

1733-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
C-HR_HV_OM_Europe_OM10576E■
Als op het multi-informatiedispl ay “Entry & Start System Malfun ction.
See Owner’s Manual” (Storing i n Smart entry-systeem met startkn op;
raadpleeg handleiding) wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat de aut o onmiddellijk
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Energiebesparende functie
De energiebesparende functie wordt geactiveerd om te voorkomen dat de
batterij van de elektronische sleutel en de 12V-accu leeg raken wanneer de
auto gedurende langere tijd niet wordt gebruikt.
● In de volgende situaties kan het enige tijd duren voordat de po rtieren met
het Smart entry-systeem met startknop ontgrendeld kunnen worden .
• De elektronische sleutel bevindt zich gedurende 10 minuten of langer binnen een afstand van 2 m van de auto.
• Het Smart entry-systeem met startknop is gedurende 5 dagen of langer
niet gebruikt.
● Als het Smart entry-systeem met startknop gedurende 14 dagen of langer
niet gebruikt is, kunnen de portieren alleen via het bestuurder sportier wor-
den ontgrendeld. Houd in dat geval de greep van het bestuurders portier
vast of gebruik de afstandsbediening of de mechanische sleutel om de por-
tieren te ontgrendelen.
■ Energiebesparende functie voor de batterij van de elektronische sleutel
Wanneer de batterijspaarmodus is inge-
schakeld, loopt de batterij veel minder
snel leeg omdat de ontvangst van radio-
golven door de elektronische sleutel
wordt gestopt.
Druk twee keer in terwijl u
ingedrukt houdt. Ga na of het controle-
lampje van de elektronische sleutel 4 keer
knippert.
Het Smart entry-systeem met startknop
kan niet worden gebruikt als de energie-
besparende functie voor de batterij is
ingeschakeld. Druk op een van de toetsen
van de elektronische sleutel om de functie
te annuleren.
C-HR_HV_OM_Europe_OM10576E.b ook Page 173 Thursday, March 15, 2018 4:01 PM

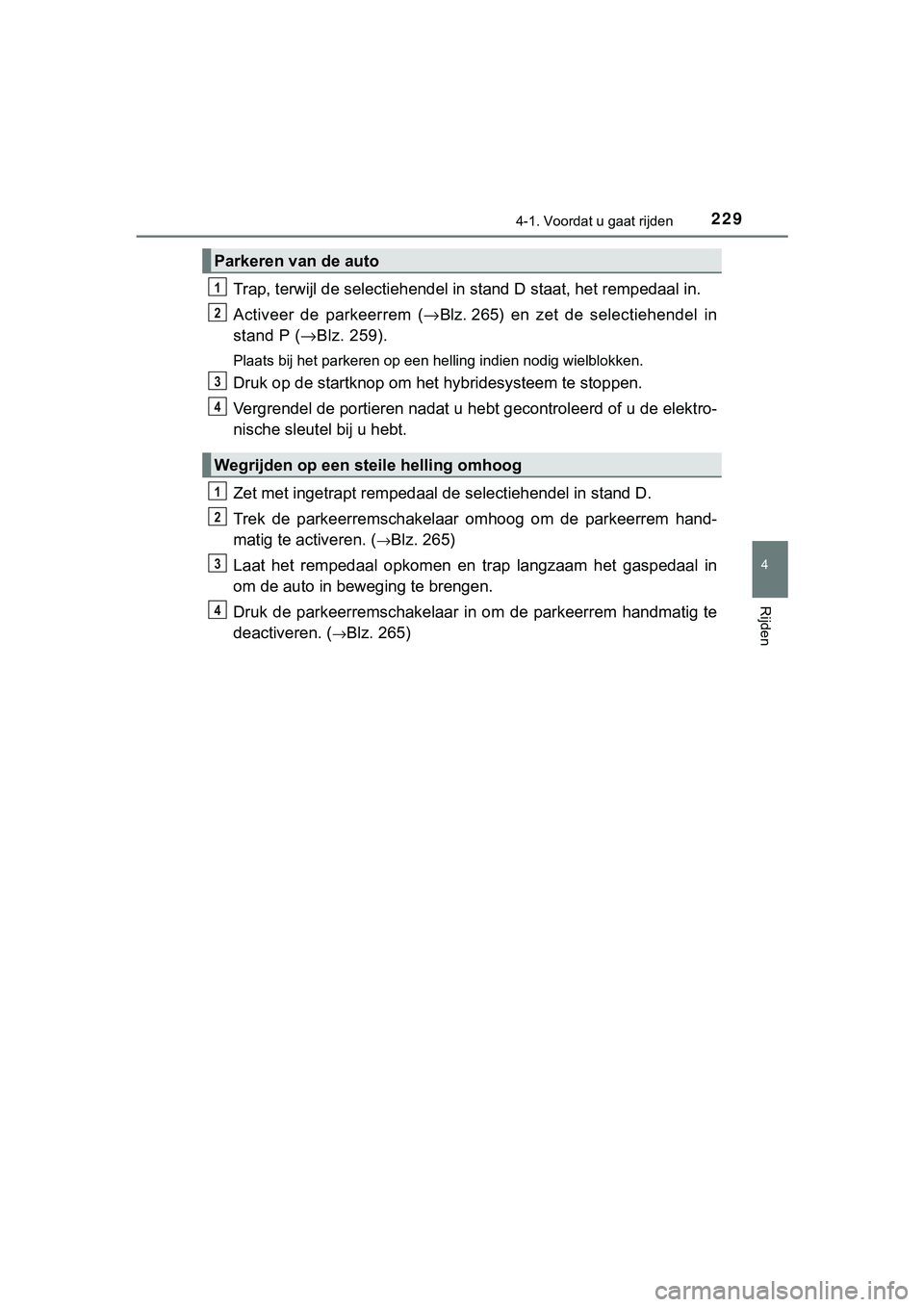

2294-1. Voordat u gaat rijden
4
Rijden
C-HR_HV_OM_Europe_OM10576E
Trap, terwijl de selectiehendel in stand D staat, het rempedaal in.
Activeer de parkeerrem ( →Blz. 265) en zet de selectiehendel in
stand P ( →Blz. 259).
Plaats bij het parkeren op een helling indien nodig wielblokken .
Druk op de startknop om het hybridesysteem te stoppen.
Vergrendel de portieren nadat u hebt gecontroleerd of u de elek tro-
nische sleutel bij u hebt.
Zet met ingetrapt rempedaal de selectiehendel in stand D.
Trek de parkeerremschakelaar omhoog om de parkeerrem hand-
matig te activeren. (
→Blz. 265)
Laat het rempedaal opkomen en trap langzaam het gaspedaal in
om de auto in beweging te brengen.
Druk de parkeerremschakelaar in om de parkeerrem handmatig te
deactiveren. (
→Blz. 265)
Parkeren van de auto
Wegrijden op een s teile helling omhoog
1
2
3
4
1
2
3
4
C-HR_HV_OM_Europe_OM10576E.b ook Page 229 Thursday, March 15, 2018 4:01 PM
