3824-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E
■De RCTA-functie werkt wanneer:
De RCTA werkt wanneer aan alle onderstaande voorwaarden wordt voldaan:
●Het BSM-systeem is ingeschakeld. ( →Blz. 368)
● De selectiehendel staat in stand R.
● De rijsnelheid lager is dan ongeveer 8 km/h.
● De rijsnelheid van de naderende auto tussen ongeveer 8 km/h en 28 km/h ligt.
■ Omstandigheden waaronder de RCTA een auto niet signaleert
De RCTA is niet ontworpen om de volgende typen voertuigen en/of objecten
te signaleren:
● Voertuigen die van direct achter de auto naderen
● Voertuigen die achteruit inparke ren in een parkeerruimte naast uw auto
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbar e stil-
staande objecten
*
● Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object
gesignaleerd.
●
Voertuigen die niet kunnen worden
gesignaleerd door de sensoren als
gevolg van obstakels
C-HR_HV_OM_Europe_OM10576E.b ook Page 382 Thursday, March 15, 2018 4:01 PM

3834-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E■
Omstandigheden waaronder de RCTA mogelijk niet goed werkt
●Onder de volgende omstandigheden signaleert de RCTA auto's moge lijk
niet correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is b edekt
door modder, sneeuw of ijs of wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tuss en elke
auto
• Wanneer een auto met hoge snelheid nadert
• Bij het achteruitrijden op een helling met een grote verandering in het hel-
lingspercentage
• Bij het onder een kleine hoek achter- uit uitrijden van een parkeerplaats
C-HR_HV_OM_Europe_OM10576E.b ook Page 383 Thursday, March 15, 2018 4:01 PM

3844-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem is gestart terwijl de RCTA is
ingescha-
keld
● Onder de volgende omstandigheden is de kans dat de RCTA onnodig een
auto en/of object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de afstand tussen uw auto en metalen objecten, zoals e en
vangrail, muur, verkeersbord of geparkeerde auto, die mogelijk elektri-
sche golven richting de achterzijde van de auto reflecteren, ko rt is
• Als de sensoren een voertuig niet
kunnen signaleren als gevolg van
obstakels
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat
rijden
C-HR_HV_OM_Europe_OM10576E.b ook Page 384 Thursday, March 15, 2018 4:01 PM

385
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_HV_OM_Europe_OM10576E
Toyota Parking Assist-sensor∗
∗: Indien aanwezig
De afstand van uw auto tot obstakels bij het fileparkeren en
achteruit inparkeren in een garage wordt gemeten door senso-
ren en wordt doorgegeven via het multi-informatiedisplay en een
zoemer. Controleer bij gebruik va n dit systeem ook altijd zelf de
omgeving.
Soorten sensoren
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter Binnenste sensoren achter
Zijsensoren voor
Zijsensoren achter
C-HR_HV_OM_Europe_OM10576E.b
ook Page 385 Thursday, March 15, 2018 4:01 PM

3864-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E
Dit systeem kan worden ingeschakeld/uitgeschakeld via het multi-
informatiedisplay.
Druk op < of > van de bedieningstoetsen van het instrumenten-
paneel en selecteer .
Druk op ∧ of ∨ van de bedieningstoetse n van het instrumenten-
paneel en selecteer .
Druk op van de bedie-
ningstoetsen van het instru-
mentenpaneel om het
systeem in of uit te schakelen.
Als het systeem is ingescha-
keld, brandt het controle-
lampje van de Toyota
Parking Assist-sensor.
Als de Toyota Parking Assist-sensor eenmaal is uitgeschakeld, b lijft hij uit
totdat hij weer wordt ingeschakeld via het scherm van het multi-
informatiedisplay. (Het systeem wordt niet automatisch ingescha keld, zelfs
niet wanneer het hybridesysteem opnieuw wordt gestart.)
Wanneer de sensoren een obstake l signaleren, wordt dit grafisch
weergegeven op het multi-informatiedisplay overeenkomstig de po si-
tie en afstand tot het obstakel.
Werking binnenste sensor voor
Werking hoeksensor voor
Werking zijsensor voor
Werking zijsensor achter
Werking hoeksensor achter
Werking binnenste sensor ach-
ter
Inschakelen/uitschakelen van het Toyota Parking Assist Sensor-
systeem
1
2
3
Weergave
C-HR_HV_OM_Europe_OM10576E.b ook Page 386 Thursday, March 15, 2018 4:01 PM

3874-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E

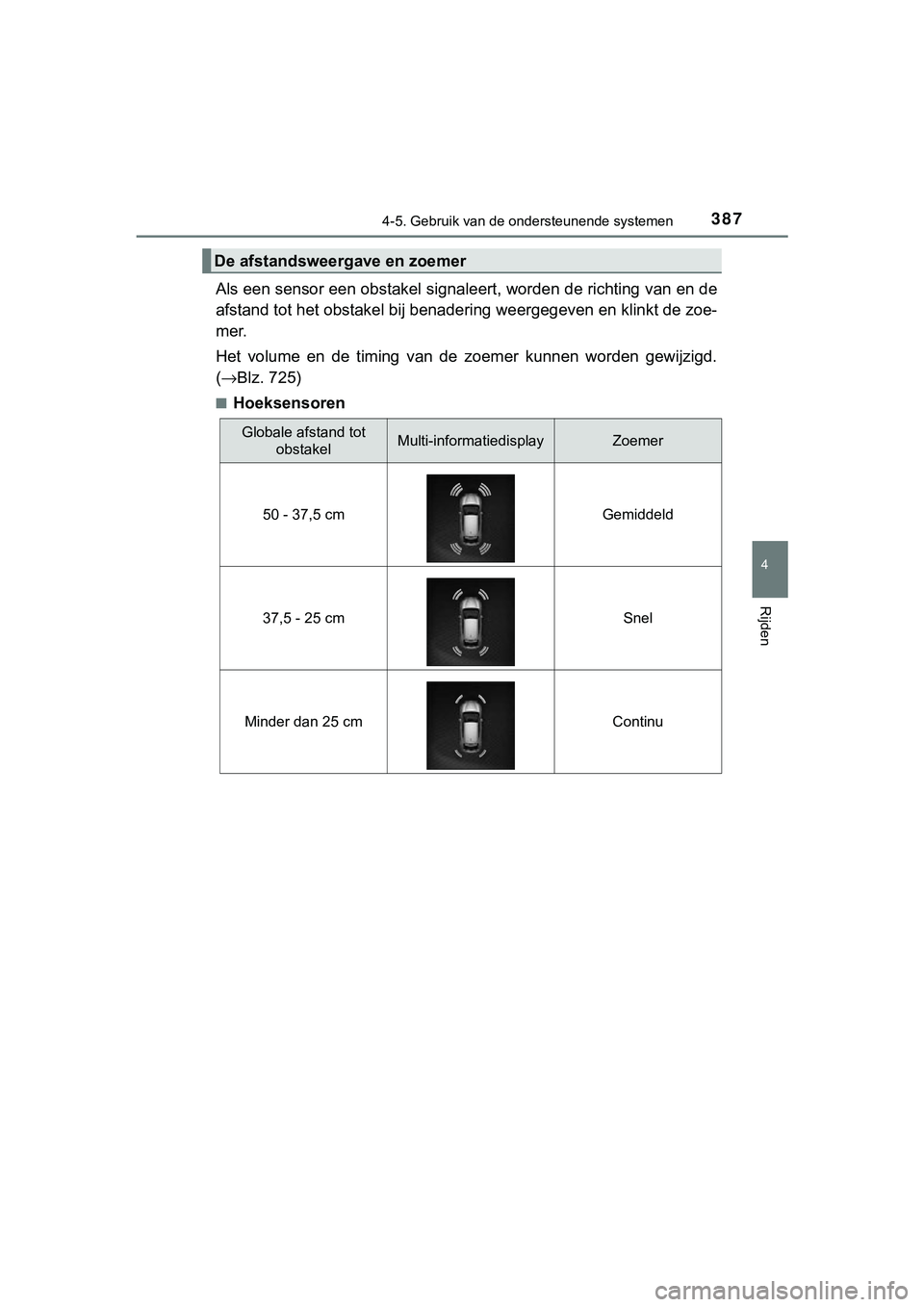

Als een sensor een obstakel signaleert, worden de richting van en de
afstand tot het obsta kel bij benadering weergegeven en klinkt d e zoe-
mer.
Het volume en de timing van de zoemer kunnen worden gewijzigd.
( → Blz. 725)
■Hoeksensoren
De afstandsweer gave en zoemer
Globale afstand tot
obstakelMulti-informatiedisplayZoemer
50 - 37,5 cm Gemiddeld
37,5 - 25 cm Snel
Minder dan 25 cm Continu
C-HR_HV_OM_Europe_OM10576E.b ook Page 387 Thursday, March 15, 2018 4:01 PM

3884-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E■
Zijsensoren
Globale afstand tot
obstakelMulti-informatiedisplayZoemer
50 - 37,5 cm Gemiddeld
37,5 - 25 cm Snel
Minder dan 25 cm Continu
C-HR_HV_OM_Europe_OM10576E.b ook Page 388 Thursday, March 15, 2018 4:01 PM

3894-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E■
Middelste sensoren
*1: S-IPA werkt niet.
*2: S-IPA werkt.
Globale afstand tot obstakelMulti-informatiedisplayZoemer
Voor: 100 - 55 cm
Achter: 150 - 55 cm Langzaam
55 - 42,5 cm Gemiddeld
42,5 - 30 cm Snel
Minder dan 30 cm
*1 of
25 cm
*2 Continu
