2018 TOYOTA AYGO pojistka

1113-2. Otevírání, zavírání a zamykání dveří
3
Ovládání jednotlivých komponentů
AYGO_OM_Europe_OM99R11CZ
Nastavte vnitřní zamykací tlačítko do zamknuté polohy.
Zavřete dveře, přičemž zatáhněte za kliku dveří.
Vozidla se systémem centrálního zamykání dveří
Vozidla bez systému bezklíčového nastupování a startování:
Dveře nelze uzamknout, pokud je klíč ve spínači motoru.
Vozidla se systémem bezklíčového nastupování a startování:
Dveře nemohou být zamknuty, pokud je spínač motoru v režimu PŘÍ-
SLUŠENSTVÍ nebo ZAPALOVÁNÍ ZAPNUTO, nebo je elektronický
klíč ponechán uvnitř vozidla.
Klíč nemusí být správně detekován a dveře mohou být zamknuty.
Pokud je nastavená dětská pojist-
ka, dveře nemohou být otevřeny
zevnitř vozidla.
Odemknout
Zamknout
Tyto pojistky lze nastavit tak, aby
bránily dětem otevřít zadní dveře.
Stiskněte spínač na každých zad-
ních dveřích dolů, abyste zamkli
oboje zadní dveře.
Zamknutí předních dveří zvenku bez klíče
Dětská pojistka zadních dveří (5dveřové modely)
1
2

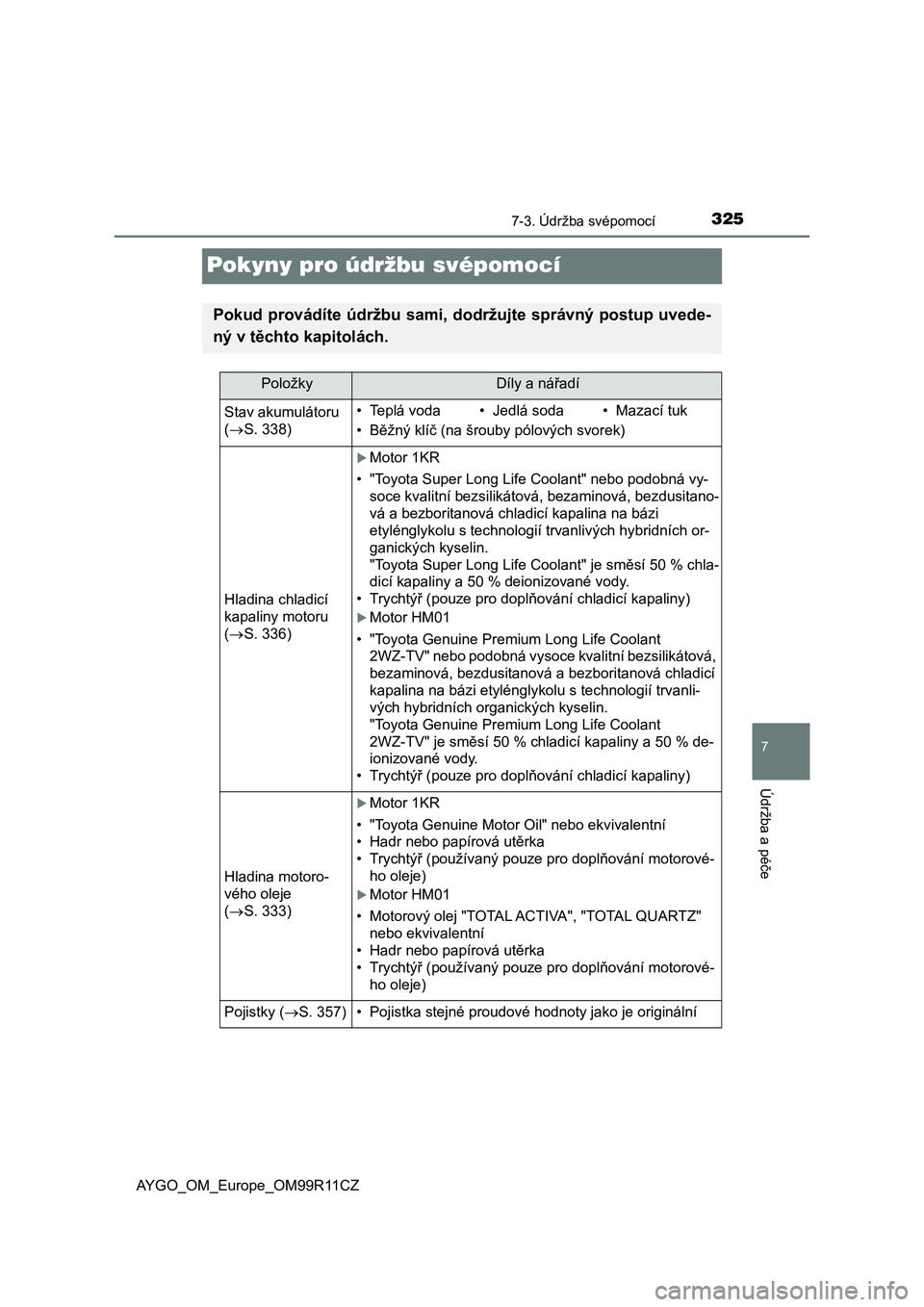

3257-3. Údržba svépomocí
7
Údržba a péče
AYGO_OM_Europe_OM99R11CZ
Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvede-
ný v těchto kapitolách.
PoložkyDíly a nářadí
Stav akumulátoru
(S. 338)• Teplá voda• Jedlá soda• Mazací tuk
• Běžný klíč (na šrouby pólových svorek)
Hladina chladicí
kapaliny motoru
(S. 336)
Motor 1KR
• "Toyota Super Long Life Coolant" nebo podobná vy-
soce kvalitní bezsilikátová, bezaminová, bezdusitano-
vá a bezboritanová chladicí kapalina na bázi
<00480057005c004f00700051004a004f005c004e0052004f0058000300560003005700480046004b00510052004f0052004a004c0074000300570055005900440051004f004c005900ea0046004b0003004b005c00450055004c0047005100740046004b00
03005200550010[
ganických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chla-
dicí kapaliny a 50 % deionizované vody.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Motor HM01
• "Toyota Genuine Premium Long Life Coolant
2WZ-TV" nebo podobná vysoce kvalitní bezsilikátová,
bezaminová, bezdusitanová a bezboritanová chladicí
<004e004400530044004f004c00510044000300510044000300450069005d004c000300480057005c004f00700051004a004f005c004e0052004f0058000300560003005700480046004b00510052004f0052004a004c007400030057005500590044005100
4f004c0010[
vých hybridních organických kyselin.
"Toyota Genuine Premium Long Life Coolant
2WZ-TV" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Hladina motoro-
vého oleje
(S. 333)
Motor 1KR
• "Toyota Genuine Motor Oil" nebo ekvivalentní
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Motor HM01
• Motorový olej "TOTAL ACTIVA", "TOTAL QUARTZ"
nebo ekvivalentní
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Pojistky (S. 357)• Pojistka stejné proudové hodnoty jako je originální

3587-3. Údržba svépomocí
AYGO_OM_Europe_OM99R11CZ
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze po-
jistky typu A.
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Typ A, B a C:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodnoty.
Ty p D :
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka.
1
2
Ty p ATy p B
Ty p CTy p D

3597-3. Údržba svépomocí
7
Údržba a péče
AYGO_OM_Europe_OM99R11CZ■
Motorový prostor
Rozmístění pojistek a proudové hodnoty
PojistkaAmpérObvod
1H-LP RH-LO10Pravý světlomet (tlumený)
2H-LP LH-LO10Levý světlomet (tlumený), ovladač manu-
álního nastavení sklonu světlometů
3H-LP RH-HI7,5Pravý světlomet (dálkový)
4H-LP LH-HI7,5Levý světlomet (dálkový), přístroje a uka-
zatelé
5EFI NO.3*115
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
6EFI NO.4*17,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
7EFI NO.5*115
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
8RDI NO.2*17,5Elektrický ventilátor chlazení
9A/C COMP7,5Systém klimatizace
10IG2 NO.3*27,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva, brzdová světla, třetí brzdo-
vé světlo

3607-3. Údržba svépomocí
AYGO_OM_Europe_OM99R11CZ
11DOME5Vnitřní lampička, osvětlení zavazadlového
prostoru
12HAZ10Směrová světla, varovná světla, přístroje
a ukazatelé
13HORN10Houkačka
14D/C CUT30ECU-B NO.1, ECU-B NO.2, ECU-B NO.3
15ECU-B NO.4*27,5Vícerežimová manuální převodovka
16AM2 NO.27,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
17AM2 NO.37,5Systém bezklíčového nastupování a star-
tování
18ICS*27,5Systém dobíjení
19EFI-MAIN*125EFI NO.3, EFI NO.4, EFI NO.5, RDI NO.2
20ST30Systém startování
21STRG LOCK7,5Systém zámku volantu
22H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
23WIPER-S*27,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
24STA7,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva, systém startování, vícereži-
mová manuální převodovka, systém Stop
& Start
25ECU-B NO.315Audiosystém, systém bezklíčového nastu-
pování a startování
26ECU-B NO.17,5Přístroje a ukazatelé
27ECU-B NO.27,5Systém řízení stability vozidla
28J/B60Pojistková skříňka přístrojů
29ALT*2125
DEF, S/HTR F/R, S/HTR F/L, CANVAS
TOP, ABS NO.1, ABS NO.2, RDI NO.1,
FOG FR, DRL
PojistkaAmpérObvod

3617-3. Údržba svépomocí
7
Údržba a péče
AYGO_OM_Europe_OM99R11CZ
*1: Motor HM01
*2: Motor 1KR
*3: Vozidla s vícerežimovou manuální převodovkou
*4: Vozidla se systémem Stop & Start
*5: Nahraďte pojistku pojistkou se stejnou hodnotou proudu, jako je ta originální
30AMT*350Vícerežimová manuální převodovka
BBC*440Systém Stop & Start
31EPS50Systém elektrického posilovače řízení
32RDI NO.1
50*1
Elektrický ventilátor chlazení30*5
40*5
33ABS NO.150Protiblokovací brzdový systém, systém ří-
zení stability vozidla
34SPARE10Náhradní pojistka
35SPARE20Náhradní pojistka
36SPARE30Náhradní pojistka
37DEF20Odmlžování zadního okna, odmlžování
vnějších zpětných zrcátek
38ABS NO.230Protiblokovací brzdový systém, systém ří-
zení stability vozidla
39FOG FR7,5Přední mlhová světla, přístroje a ukaza-
telé
40DRL7,5Světla pro denní svícení
41S/HTR F/R15Vyhřívání sedadel (pravá strana)
42CANVAS TOP20Plachtová střecha
43S/HTR F/L15Vyhřívání sedadel (levá strana)
PojistkaAmpérObvod

3627-3. Údržba svépomocí
AYGO_OM_Europe_OM99R11CZ■
Přístrojový panel na straně řidiče
PojistkaAmpérObvod
1IG1 NO.25
Couvací světlo, systém vícebodového
vstřikování paliva/systém sekvenčního
vícebodového vstřikování paliva, audio-
systém, systém řízení stability vozidla
2WASHER15Ostřikovač čelního skla, ostřikovač zadní-
ho okna
3ECU-IG NO.15
Hlavní řídící jednotka ECU, přístroje
a ukazatelé, systém klimatizace, odmlžo-
vání zadního okna, odmlžování vnějších
zpětných zrcátek, vyhřívání sedadel,
plachtová střecha, audiosystém, systém
PCS
4ECU-IG NO.25Systém elektrického posilovače řízení,
systém Stop & Start
5WIPER RR15Stěrač zadního okna
6IG1 NO.15
Elektrické ventilátory chlazení, protibloko-
vací brzdový systém, systém řízení stabili-
ty vozidla
7WIPER25Stěrač čelního skla
8MIR HTR10Odmlžování vnějších zpětných zrcátek
9P/OUTLET15Napájecí zásuvka
10ECU-ACC7,5Vnější zpětná zrcátka, audiosystém, sys-
tém Stop & Start, přístroje a ukazatelé

3637-3. Údržba svépomocí
7
Údržba a péče
AYGO_OM_Europe_OM99R11CZ
11IG2 NO.25
Systém zámku volantu, systém vícebodo-
vého vstřikování paliva/systém sekvenční-
ho vícebodového vstřikování paliva,
vícerežimová manuální převodovka
12A/BAG7,5Systém SRS airbagů
13METER5Přístroje a ukazatelé, systém Stop & Start
14IG2 NO.115*1Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva, brzdová světla
7,5*2
15EFI NO.17,5*1Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva, systém Stop & Start
10*2
16OBD7,5Palubní diagnostický systém
17STOP10
Brzdová světla, třetí brzdové světlo, sys-
tém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva, protiblokovací brzdový
systém, systém řízení stability vozidla, ví-
cerežimová manuální převodovka, systém
bezklíčového nastupování a startování
18TA I L10
Obrysová světla, osvětlení registrační
značky, zadní mlhová světla, přední mlho-
vá světla, koncová světla, osvětlení spína-
čů, systém vícebodového vstřikování
paliva/systém sekvenčního vícebodového
vstřikování paliva, přístroje a ukazatelé,
audiosystém
19HTR40Systém klimatizace
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP,
P/W, DOOR F/L, DOOR F/R
21AM2 NO.130EFI NO.2, EFI-MAIN, D/L
22EFI NO.2*17,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
23EFI-MAIN*120
EFI NO.1, systém vícebodového vstřiko-
vání paliva/systém sekvenčního vícebo-
dového vstřikování paliva, palivové
čerpadlo
PojistkaAmpérObvod
