3607-3. Údržba svépomocí
AYGO_OM_Europe_OM99R11CZ
11DOME5Vnitřní lampička, osvětlení zavazadlového
prostoru
12HAZ10Směrová světla, varovná světla, přístroje
a ukazatelé
13HORN10Houkačka
14D/C CUT30ECU-B NO.1, ECU-B NO.2, ECU-B NO.3
15ECU-B NO.4*27,5Vícerežimová manuální převodovka
16AM2 NO.27,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
17AM2 NO.37,5Systém bezklíčového nastupování a star-
tování
18ICS*27,5Systém dobíjení
19EFI-MAIN*125EFI NO.3, EFI NO.4, EFI NO.5, RDI NO.2
20ST30Systém startování
21STRG LOCK7,5Systém zámku volantu
22H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
23WIPER-S*27,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
24STA7,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva, systém startování, vícereži-
mová manuální převodovka, systém Stop
& Start
25ECU-B NO.315Audiosystém, systém bezklíčového nastu-
pování a startování
26ECU-B NO.17,5Přístroje a ukazatelé
27ECU-B NO.27,5Systém řízení stability vozidla
28J/B60Pojistková skříňka přístrojů
29ALT*2125
DEF, S/HTR F/R, S/HTR F/L, CANVAS
TOP, ABS NO.1, ABS NO.2, RDI NO.1,
FOG FR, DRL
PojistkaAmpérObvod

3637-3. Údržba svépomocí
7
Údržba a péče
AYGO_OM_Europe_OM99R11CZ
11IG2 NO.25
Systém zámku volantu, systém vícebodo-
vého vstřikování paliva/systém sekvenční-
ho vícebodového vstřikování paliva,
vícerežimová manuální převodovka
12A/BAG7,5Systém SRS airbagů
13METER5Přístroje a ukazatelé, systém Stop & Start
14IG2 NO.115*1Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva, brzdová světla
7,5*2
15EFI NO.17,5*1Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva, systém Stop & Start
10*2
16OBD7,5Palubní diagnostický systém
17STOP10
Brzdová světla, třetí brzdové světlo, sys-
tém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva, protiblokovací brzdový
systém, systém řízení stability vozidla, ví-
cerežimová manuální převodovka, systém
bezklíčového nastupování a startování
18TA I L10
Obrysová světla, osvětlení registrační
značky, zadní mlhová světla, přední mlho-
vá světla, koncová světla, osvětlení spína-
čů, systém vícebodového vstřikování
paliva/systém sekvenčního vícebodového
vstřikování paliva, přístroje a ukazatelé,
audiosystém
19HTR40Systém klimatizace
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP,
P/W, DOOR F/L, DOOR F/R
21AM2 NO.130EFI NO.2, EFI-MAIN, D/L
22EFI NO.2*17,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
23EFI-MAIN*120
EFI NO.1, systém vícebodového vstřiko-
vání paliva/systém sekvenčního vícebo-
dového vstřikování paliva, palivové
čerpadlo
PojistkaAmpérObvod

3687-3. Údržba svépomocí
AYGO_OM_Europe_OM99R11CZ■

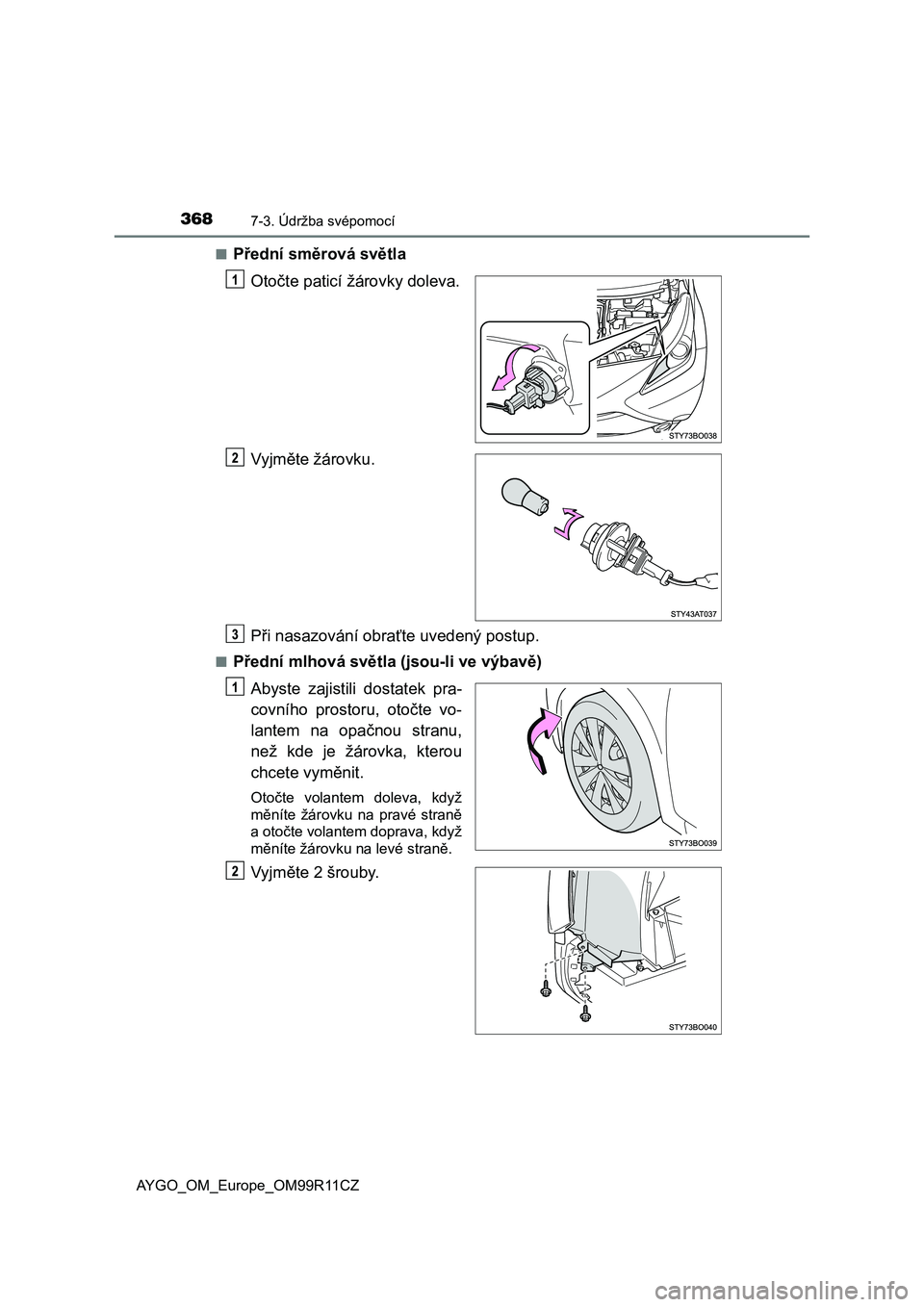

Přední směrová světla
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
■Přední mlhová světla (jsou-li ve výbavě)
Abyste zajistili dostatek pra-
covního prostoru, otočte vo-
lantem na opačnou stranu,
než kde je žárovka, kterou
chcete vyměnit.
Otočte volantem doleva, když
měníte žárovku na pravé straně
a otočte volantem doprava, když
měníte žárovku na levé straně.
Vyjměte 2 šrouby.

3808-1. Základní informace
AYGO_OM_Europe_OM99R11CZ
VÝSTRAHA
■Pokud musí být vypnut motor během jízdy
●Posilovač brzd a řízení nebude fungovat, což způsobí, že brzdový pedál
půjde obtížněji sešlápnout a volantem půjde obtížněji otáčet. Před vypnu-
tím motoru co nejvíce zpomalte.
●Vozidla bez systému bezklíčového nastupování a startování: Nikdy se ne-
pokoušejte vyjmout klíč, protože se tím uzamkne volant.

3858-2. Postupy v případě nouze
8
Když nastanou potíže
AYGO_OM_Europe_OM99R11CZ
VÝSTRAHA
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zranění.
■Když táhnete vozidlo
■Při tažení
●Když táhnete vozidlo použitím lan nebo řetězů, vyvarujte se prudkých roz-
jezdů atd., které vyvíjejí nadměrnou zátěž na tažné oko, lana nebo řetězy.
Tažná oka, lana nebo řetězy se mohou poškodit, úlomky mohou zasáh-
nout osoby a způsobit vážné poškození.
●Neotáčejte spínač motoru do polohy "LOCK" (vozidla bez systému bezklí-
čového nastupování a startování), nebo ho nevypínejte (vozidla se systé-
mem bezklíčového nastupování a startování).
Je možné, že volant bude uzamknut a nebude možné ho ovládat.
■Instalace tažného oka na vozidlo
<0038004d004c00560057010c00570048000300560048000f000300e500480003004d004800030057004400e50051007000030052004e0052000300510044004c0051005600570044004f00520059006900510052000300450048005d0053004800fe005101
0c0011[
Pokud není bezpečně upevněno, tažné oko se může během tažení uvolnit.
Přepravujte vozidlo se zvednutými před-
ními koly nebo se všemi čtyřmi koly zved-
nutými mimo vozovku.
Pokud je vozidlo taženo s předními koly
dotýkajícími se vozovky, pohon a přísluš-
né součásti se mohou poškodit.

3968-2. Postupy v případě nouze
AYGO_OM_Europe_OM99R11CZ
VÝSTRAHA
■Pokud zůstanou svítit obě výstražné kontrolky ABS a brzdového systému
Ihned zastavte vozidlo na bezpečném místě a kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného
a vybaveného odborníka. Vozidlo se stane extrémně nestabilní při brzdění
a systém ABS může selhat, což by mohlo způsobit nehodu s následky smr-
telného nebo vážného zranění.
■Když se rozsvítí výstražná kontrolka systému elektrického posilovače
řízení
Ovládání volantu se může stát extrémně těžké.
Pokud je ovládání volantu těžší než obvykle, držte volant pevně a ovládejte
ho použitím větší síly než obvykle.
■Pokud se rozsvítí výstražná kontrolka tlaku pneumatik (vozidla s vý-
stražným systémem tlaku pneumatik)
Dodržujte následující pokyny. Jejich nedodržení může zapříčinit ztrátu kont-
<00550052004f005c0003005100440047000300590052005d004c0047004f004800500003004400030050012400e500480003005700520003005d00530124005600520045004c0057000300560050005500570048004f005100700003005100480045005200
030059006900e5005100700003005d005500440051010c0051[í.
●Zastavte vozidlo co nejdříve na bezpečném místě. Ihned nastavte tlak
huštění pneumatik.
●Pokud se výstražná kontrolka tlaku pneumatik rozsvítí i po nastavení tlaku
huštění pneumatik, je pravděpodobné, že máte defekt pneumatiky. Zkont-
rolujte pneumatiky. Pokud má pneumatika defekt, vyměňte ji za rezervní
pneumatiku a defektní pneumatiku nechte opravit kterýmkoliv nejbližším
autorizovaným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifi-
kovaným a vybaveným odborníkem.
●Vyhněte se prudkému manévrování a brzdění. Pokud se pneumatiky vozi-
dla poškodí, mohli byste ztratit kontrolu nad volantem nebo nad brzdami.
■Pokud dojde k defektu nebo náhlému úniku vzduchu (vozidla s výstraž-
ným systémem tlaku pneumatik)
Výstražný systém tlaku pneumatik se nemusí ihned aktivovat.
UPOZORNĚNÍ
■Abyste zajistili správnou činnost výstražného systému tlaku pneuma-
tik (vozidla s výstražným systémem tlaku pneumatik)
Neinstalujte pneumatiky s rozdílnou specifikací nebo různých značek, pro-
tože výstražný systém tlaku pneumatik nemusí fungovat správně.

3988-2. Postupy v případě nouze
AYGO_OM_Europe_OM99R11CZ

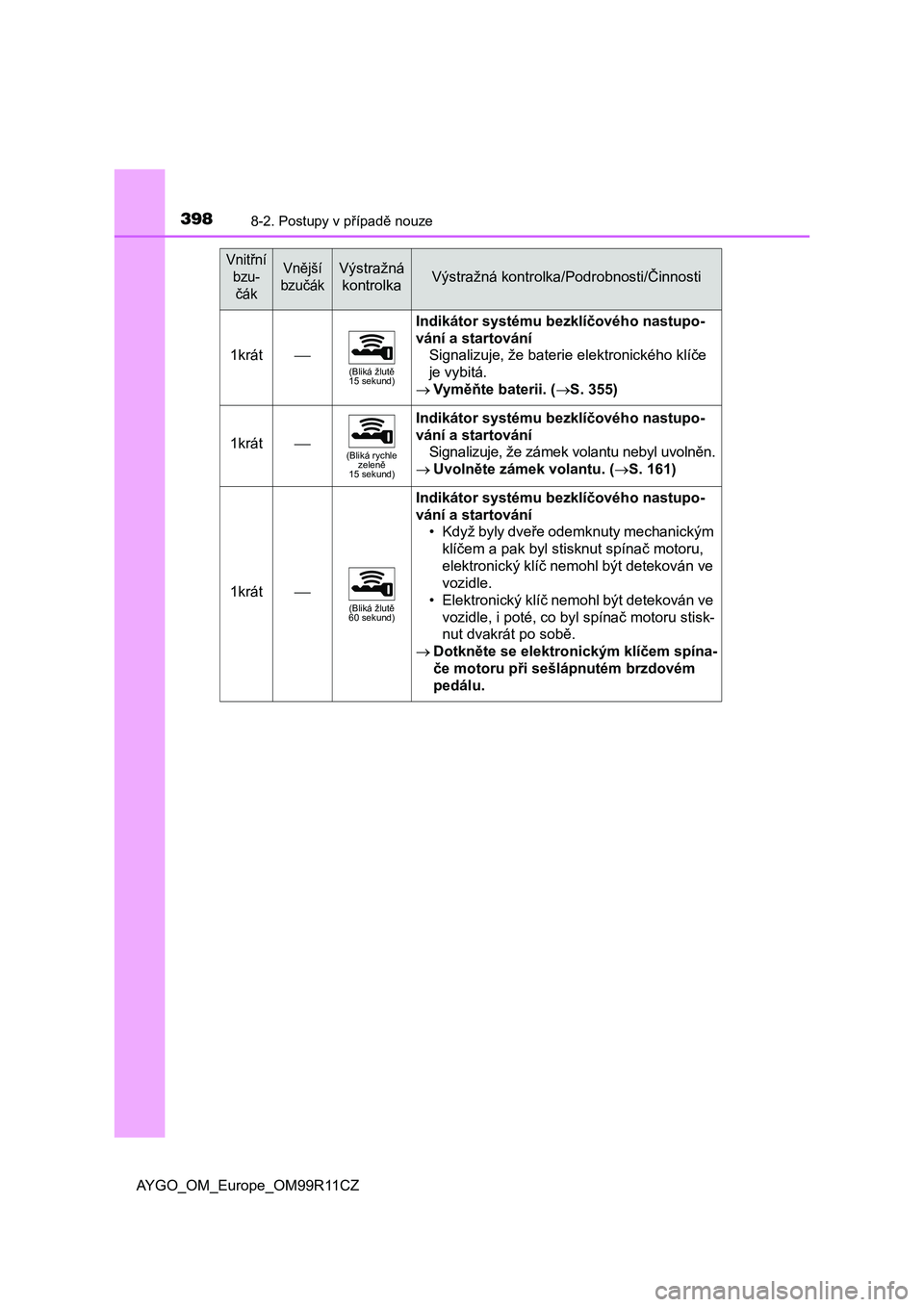

1krát(Bliká žlutě
15 sekund)
Indikátor systému bezklíčového nastupo-
vání a startování
Signalizuje, že baterie elektronického klíče
je vybitá.
Vyměňte baterii. (S. 355)
1krát(Bliká rychle
zeleně
15 sekund)
Indikátor systému bezklíčového nastupo-
vání a startování
Signalizuje, že zámek volantu nebyl uvolněn.
Uvolněte zámek volantu. (S. 161)
1krát(Bliká žlutě
60 sekund)
Indikátor systému bezklíčového nastupo-
vání a startování
• Když byly dveře odemknuty mechanickým
klíčem a pak byl stisknut spínač motoru,
elektronický klíč nemohl být detekován ve
vozidle.
• Elektronický klíč nemohl být detekován ve
vozidle, i poté, co byl spínač motoru stisk-
nut dvakrát po sobě.
Dotkněte se elektronickým klíčem spína-
če motoru při sešlápnutém brzdovém
pedálu.
Vnitřní
bzu-
čákVnější
bzučákVýstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti

4248-2. Postupy v případě nouze
AYGO_OM_Europe_OM99R11CZ
VÝSTRAHA
■Když opravujete pneumatiku s defektem
●Zastavte vozidlo na bezpečném a rovném místě.
●Nedotýkejte se kol nebo oblasti v okolí brzd ihned poté, co jste s vozidlem
jeli.
Po jízdě mohou být kola a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla, může dojít k popálení.
●Abyste zabránili prasknutí nebo většímu úniku, neupusťte nebo nepoškoď-
te lahev.
Před použitím lahev vizuálně prohlédněte. Nepoužívejte lahev, která je po-
tlučená, poškrábaná, netěsná nebo jinak poškozená. V takovém případě ji
ihned vyměňte.
●Ventilek a hadičku připojte bezpečně na pneumatiku instalovanou na vozi-
dle.
●Pokud není hadička řádně připojena k ventilku, může dojít k úniku vzdu-
chu nebo vystříknutí těsnicího přípravku.
●Když hadička během huštění pneumatiky vypadne, hrozí nebezpečí neo-
čekávaného pohybu hadičky vlivem tlaku vzduchu.
●Po dokončení huštění pneumatiky může při odpojování hadičky vystříknout
těsnicí prostředek nebo dojít k úniku určitého množství vzduchu z pneu-
matiky.
●Dodržujte postup pro opravu pneumatiky. Pokud nebude postup dodržen,
těsnicí přípravek může vystříknout ven.
●Během opravy udržujte bezpečnou vzdálenost od pneumatiky, protože bě-
hem provádění opravy hrozí možnost roztržení pneumatiky. Pokud si
všimnete jakýchkoliv prasklin nebo deformací na pneumatice, vypněte spí-
nač kompresoru a ihned zastavte opravu.
●Opravná sada se může přehřát, pokud je provozována delší dobu. Nepro-
<00590052005d0058004d00570048000300520053005500440059005100520058000300560044004700580003005100480053011c00480057005500e5004c0057010c000300470070004f004800030051004800e500030017001300030050004c0051005800
570011[
●Části opravné sady se během činnosti zahřívají. Během a po činnosti
opravné sady buďte opatrní při zacházení s ní. Nedotýkejte se kovové
části kolem oblasti připojení lahve a kompresoru. Bude extrémně horká.
●Nepřipevňujte výstražné nálepky o rychlosti na jiná místa ve vozidle, než
jsou ta určená. Pokud je nálepka připevněna do oblasti, kde jsou umístěny
SRS airbagy, např. střední část volantu, může to bránit správné funkci
SRS airbagů.
